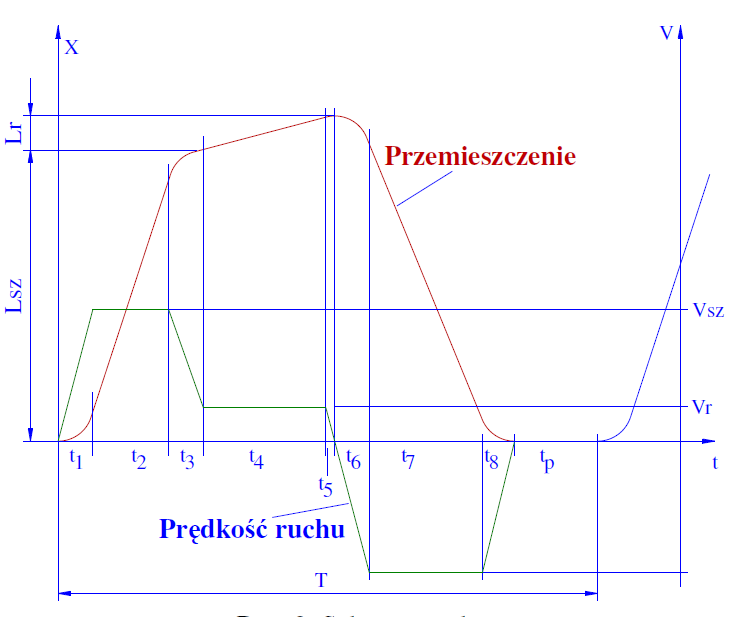

Sheet 1: Czasy

DANE
41
Zakres ruchu:	mm	m
Lmax	1000	1
Lsz	90	0.09
Lr	44	0.044
Prędkości:		m/s
Vr	250	0.004167
Vsz	22	0.366667
Przerwa:	s
tp	0.6
Przyspieszenie:	m/s2
a	4.5
Masa całkowita:	kg
mc	300
Siły:	N
Fw	9000
Fp	4900
Wymiary stołu:	mm	m
A	750	0.75
B	500	0.5
1					s
s	0.014938298765445	0.014938		t1	0.081482
t	0.081481555555556	0.081482		t2	0.164894
2				t3	0.080556
s	0.060461006790111	0.060461		t4	10.558692
t	0.164893504978935	0.164894		t5	0.000926
3				t6	0.081482
s	0.014600694444445	0.014601		t7	0.283973
t	0.080555555555556	0.080556		t8	0.081482
4				tp	0.6
s	0.043998070679	0.043998		T	11.933487	11.933
t	10.5586922675786	10.558692
5				0.081482	0.164894	0.080556	10.558692	0.000926	0.081482	0.283973	0.081482	0.6
s	1.929321E-06	2E-06		0.014938298765445	0.060461006790111	0.014600694444445	0.043998070679	2E-06	0.014938298765445	0.104123	0.014938	0
t	0.000926	0.000926
6
s	0.014938298765445	0.014938
t	0.081481555555556	0.081482
7
s	0.104123402469111	0.104123
t	0.283972657667887	0.283973
8
s	0.014938298765445	0.014938
t	0.081481555555556	0.081482
Przerwa
s	0	0
t	0.6	0.6

---

Sheet 2: Silnik

WSTĘPNE DANE
Skok śruby:	mm	m
Sp	20	0.02
Średnica śruby:	mm	m
d	25	0.025
Przełożenie:	-
i	0.5
Przyspieszenie ziemskie:	m/s2
g	9.81
Współczynnik tarcia:	-
µ	0.05
Moment oporów tarcia:	Nm
MT	1
Sprawność łańcucha kin.:	-
η	0.8
n max≥	2200
F	9392.15
Mop	19.6850887345068

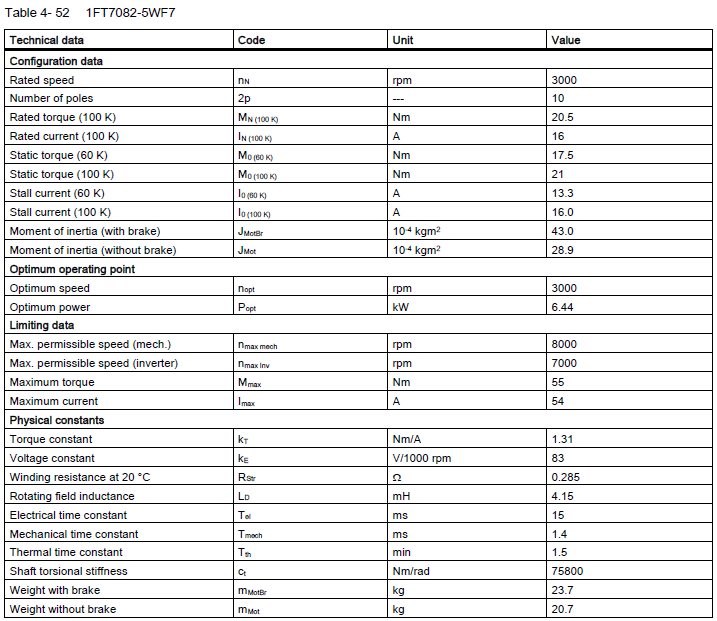

Obciążenie silnika w czasie pracy				Data katalogowe silnika
Przyspieszenie kątowe:	1/s2			Moment bezwładności wirnika:	kg*m2
ε	2827.43338823081			Is	0.00289
Moment zredukowany:	kg*m2	*10-4		Prędkość obrotowa znamionowa:	obr/min
Izr	0.001103904069001	0.0011		n	3000
Masowy moment śruby:	kg*m2	*10-4		Moment znamionowy:	Nm
Isp	0.000343995191683	0.0003		Mn	20.5
Długość śruby:	m			Maksymlany moment:	Nm
L	1.15			Mmax	55
Moment wynikający z oporów	Nm
MFt	1.293
Moment tarcie i siły od proceu:	Nm
MFw	18.392
Masa właściwa materiału śruby:	kg/m3
ρ	7800
Moment dynamiczny silnika:	Nm
Md	11.292
Chwilowe obciążena silnika w poszczególnych fazach cyklu				Kryterium możliwości silnika
	Nm			i	ni	Mi
M1	12.585	12.585		1	2200	12.585
M2	1.293	1.293		2	2200	1.293
M3	-9.999	9.999		3	2200	-9.999
M4	19.685	19.685		4	25	19.685
M5	8.393	8.393		5	25	8.393
M6	12.585	12.585		6	2200	12.585
M7	1.293	1.293		7	2200	1.293
M8	-9.999	9.999		8	2200	-9.999
M9	0	0		9	0	0
WERYFIKACJA DOBORU SILNIKA
Kryterium prędkości ruchu szybkiego
nmax*i*Sp	≥ vsz
30	22	dobrze
Kryterium momentu maksymalnego
Mmax	> [Mi]
55	19.685	dobrze
Kryterium nieprzegrzewania się silnika
Mz	<Mn
18.613	20.5	dobrze
i	ti	Mi	Mi2*ti
1	0.081	12.585	12.828960225
2	0.165	1.293	0.275855085
3	0.081	9.999	8.098380081
4	10.559	19.685	4091.604316775
5	0.001	8.393	0.070442449
6	0.081	12.585	12.828960225
7	0.284	1.293	0.474805116
8	0.081	9.999	8.098380081
9	0.6	0	0
			4134.28

---

Sheet 3: Śruba

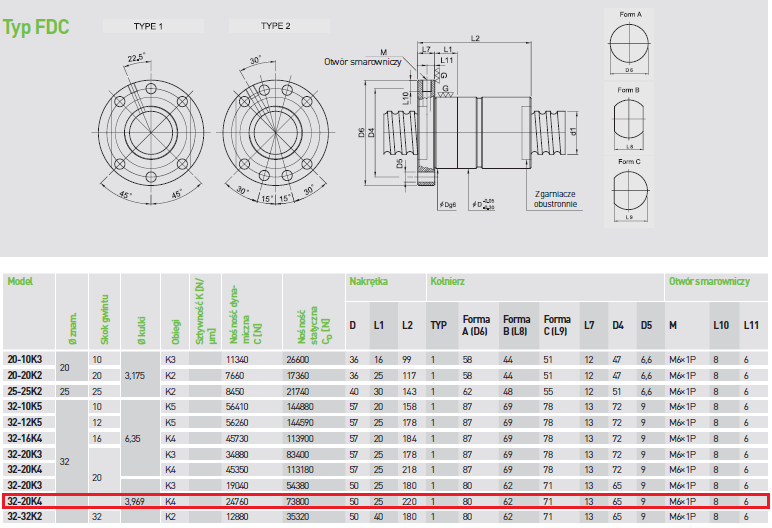

WSTĘPNE DANE KATALOGOWE ŚRUBY
Średnica	mm	m
d	32	0.032
Skok	mm	m
Sp	20	0.02
Nośność dynamiczna	N
Cdyn	24760
OBLICZENIA ŻYWOTNOŚCI ŚRUBY
Siła od oporów tarcia	Fot
Siła od oporów tarcia i procesu	Fotp
Siła bezwładności	Fb
Siła sumaryczna	Fi
Średnia prędkość liniowa	vi
Średnia prędkość obrotowa	ni
i	1	2	3	4	5	6	7	8	Przerwa
ti [s]	0.081482	0.164894	0.080556	10.558692	0.000926	0.081482	0.283973	0.081482	0.6
si [m]	0.014938298765445	0.060461006790111	0.014600694444445	0.043998070679	2E-06	0.014938298765445	0.104123	0.014938	0
Fot [N]	147.15	147.15	147.15	147.15	147.15	147.15	147.15	147.15	0
Fotp [N]	9392.15	9392.15	9392.15	9392.15	9392.15	9392.15	9392.15	9392.15	0
Fb [N]	1350	0	1350	0	1350	1350	0	1350	0
Fi [N]	10742.15	9392.15	10742.15	9392.15	10742.15	10742.15	9392.15	10742.15	0
vi [m/min]	11	22	10.875	0.25	0.13	11	22	11	0
ni [obr/min]	550	1100	543.75	12.5	6.5	550	1100	550	0
Założona żywotność śruby
3	lata
52	tygodnie
3	dni w tygodniu
3	godziny pracy dziennie
Żywotność godzinowa	h
Lh	1404
i	1	2	3	4	5	6	7	8	Przerwa
Fi [N]	10742.15	9392.15	10742.15	9392.15	10742.15	10742.15	9392.15	10742.15	0
ni [obr/min]	550	1100	543.75	12.5	6.5	550	1100	550	0
ti [s]	0.081482	0.164894	0.080556	10.558692	0.000926	0.081482	0.283973	0.081482	0.6
ni*ti [obr/min*s]	44.815	181.383	43.802	131.984	0.006	44.815	312.37	44.815	0	803.99
Średnia prędkośc obrotowa	obr/min
nśr	67.373
Żywotność śruby	obr
L	5675501.52
Siła obciążenia	N
Pa	12638.608
Siła zastępcza	N
Fz	9668.608
Siła wstępnego napięcia łożysk	N
P	2970
i	1	2	3	4	5	6	7	8	Przerwa
Fi [N]	10582.15	9392.15	10582.15	9392.15	10582.15	10582.15	9392.15	10582.15	0
Fi2 [N2]	111981898.6225	88212481.6225	111981898.6225	88212481.6225	111981898.6225	111981898.6225	88212481.6225	111981898.6225	0
ni [Obr/min]	550	1100	543.75	12.5	6.5	550	1100	550	0
ti [s]	0.081482	0.164894	0.080556	10.558692	0.000926	0.081482	0.283973	0.081482	0.6
Fi2*ni*ti [N2*obr*s/min]	5018479984.9572	16000279839.1266	4905067517.5798	11642605300.0955	674019.047808827	5018479984.9572	27554959348.1648	5018479984.9572	0
Nośność dynamiczna	N
Cdyn	22544.157	dobrze
i	Fi2*ni*ti [N2*obr*s/min]
1	5018479984.9572
2	16000279839.1266
3	4905067517.5798
4	11642605300.0955
5	674019.047808827
6	5018479984.9572
7	27554959348.1648
8	5018479984.9572
9	0
SUMA	75159025978.8861
T*nśr	803.994819651

---

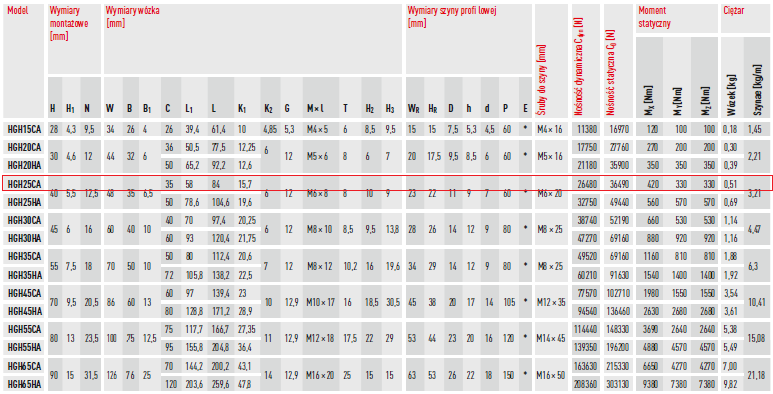

Sheet 4: Prowadnice

Przyjęte dane
Żywotność:	m	km
L	113510	113.51
Wymiar c:	mm
c	690
Wymiar d:	mm
d	420
Obciążenie wózka jezdnego
Ciężar wózka:	N
W	2943
Siła obciążająca wózki:	N
P	1970.134
Wysokość stołu	m	mm
h	0.102564102564103	102.564
Wysokość wózka	mm
l	91.282
Obciążenie zastępcze:	N
P1m	2362.133
P2m	2348.215
Całkowite obciążenie prowadnicy:	N
Pm	4710.348
Nośność dynamiczna:	N
Cdyn	6190.718	dobrze
				i	1	2	3	4	5	6	7	8	9
				ti [s]	0.081482	0.164894	0.080556	10.558692	0.000926	0.081482	0.283973	0.081482	0.6
				vi [m/min]	11	22	10.875	0.25	0.13	11	22	11	0
				P1i [N]	5136.818	735.75	-3665.318	2705.884	-3665.318	5136.81842177238	735.75	-3665.318	0
				P2i [N]	-3665.318	735.75	5136.818	2705.884	5136.818	-3665.31842177238	735.75	5136.818	0
				i	1	2	3	4	5	6	7	8	9
				Li [m]	0.014938298765445	0.060461006790111	0.014600694444445	0.043998070679	2E-06	0.014938298765445	0.104123	0.014938	0
				P1i [N]	5136.818	735.75	-3665.318	2705.884	-3665.318	5136.81842177238	735.75	-3665.318	0
				P2i [N]	-3665.318	735.75	5136.818	2705.884	5136.818	-3665.31842177238	735.75	5136.818	0
				P13iLi	2024807203.6931	24080538.0816772	-718966228.939125	871688179.932623	-98483.8401590811	2024807702.45001	41470329.3873791	-735575802.148177	0
				P23iLi	-735590513.932315	24080538.0816772	1979046727.75859	871688179.932623	271089.397191188	-735590767.868097	41470329.3873791	2024766707.62098	0

---

Sheet 5: Przekładnia pasowa

WSTĘPNE DANE
Moc silnika:	kW
P	6.28
Moment maksymalny silnika:	Nm
Mmax	55
Znamiomowa prędkość obrotowa:	obr/min
n	3000
Przełożenie przekładni pasowej:	-			Średnica koła małego:	mm
i	0.5			Dp1	95.49
Podziałka pasa:	mm			Średnica koła dużego:	mm
t	10			Dp2	190.98
Liczba zębów koła małego:	-
z1	30
Liczba zębów koła dużego:	-
z2	60
Wstępnie przyjęta odległość osi:	mm
C	250			200.529	<C<	572.94
Średnica rzeczywista małego koła:	mm
dw1	95.493
Średnica rzeczywista dużego koła:	mm
dw2	190.986
Kąt opasania małego koła:	⁰
β	158
Liczba zębów małego koła w opasaniu:	-
ze	13.167
Przybliżona długość pasa:	mm
L	959.119
DOBRANY PAS
Długość pasa:	mm
L	1010
Liczba zębów:	-
z	101
				1/2sinbeta	1.96325436689533
Odległość osi:	mm			1/beta180	0.122222222222222
C	275.902			z2-z1	30
				z2+z1	90
Wyznaczenie szerokości pasa				t/2	5
Siła właściwa:	N/cm
Fuspec	22.2
Moment właściwy:	Nm/cm
Mspec	3.53
Moc właściwa:	W/cm
Pspec	11.08
Ze względu na moc silnika:	mm
b	14.349
Ze względu na moment masymalny:	mm
b	39.444
Ze względu na siłę w pasie	mm
b	39.408
Siła zrywająca pas:	N
Fu	1151.917
Dobrana szerokość pasa:	mm
b	50
Maksymalna siła zrywająca pas:	N
Fcul	4300	dobrze
