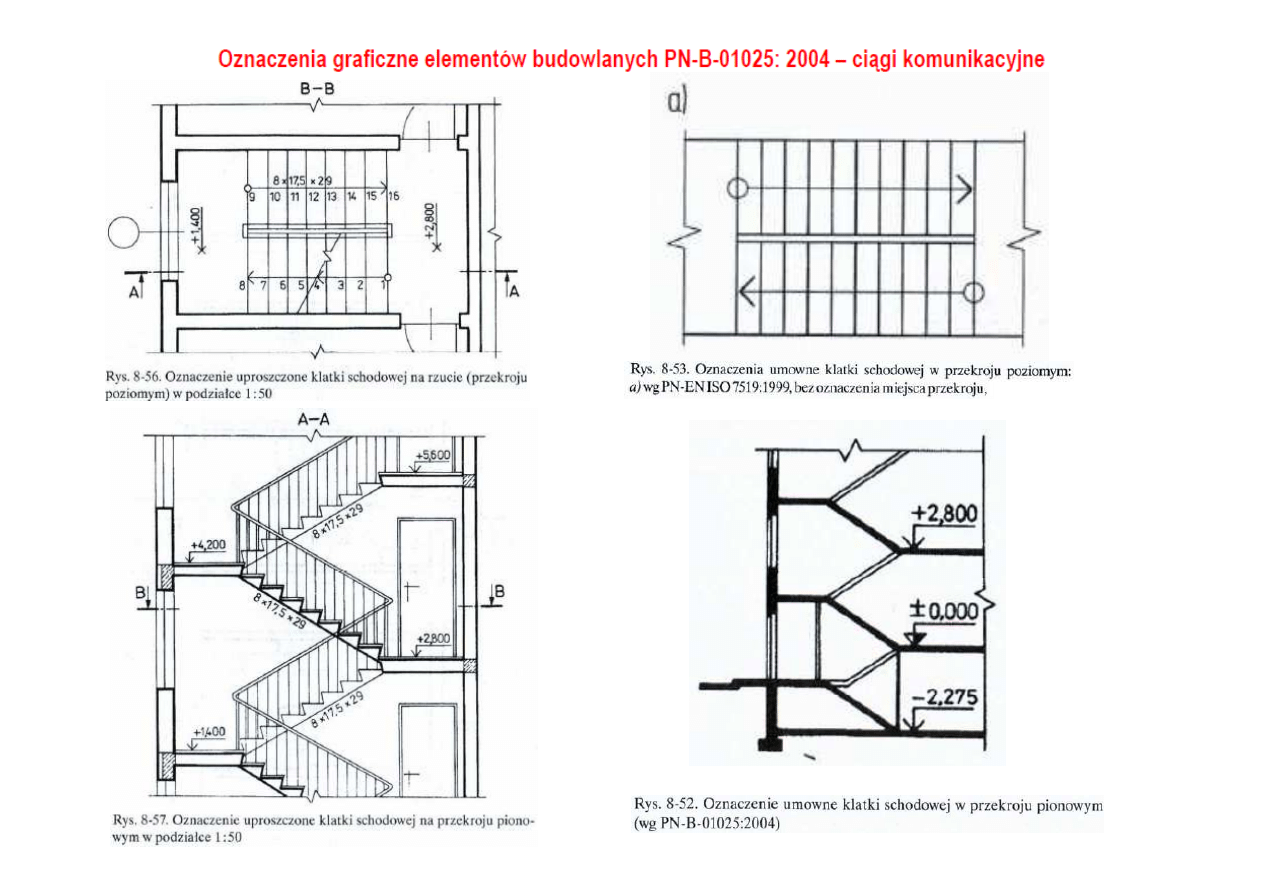

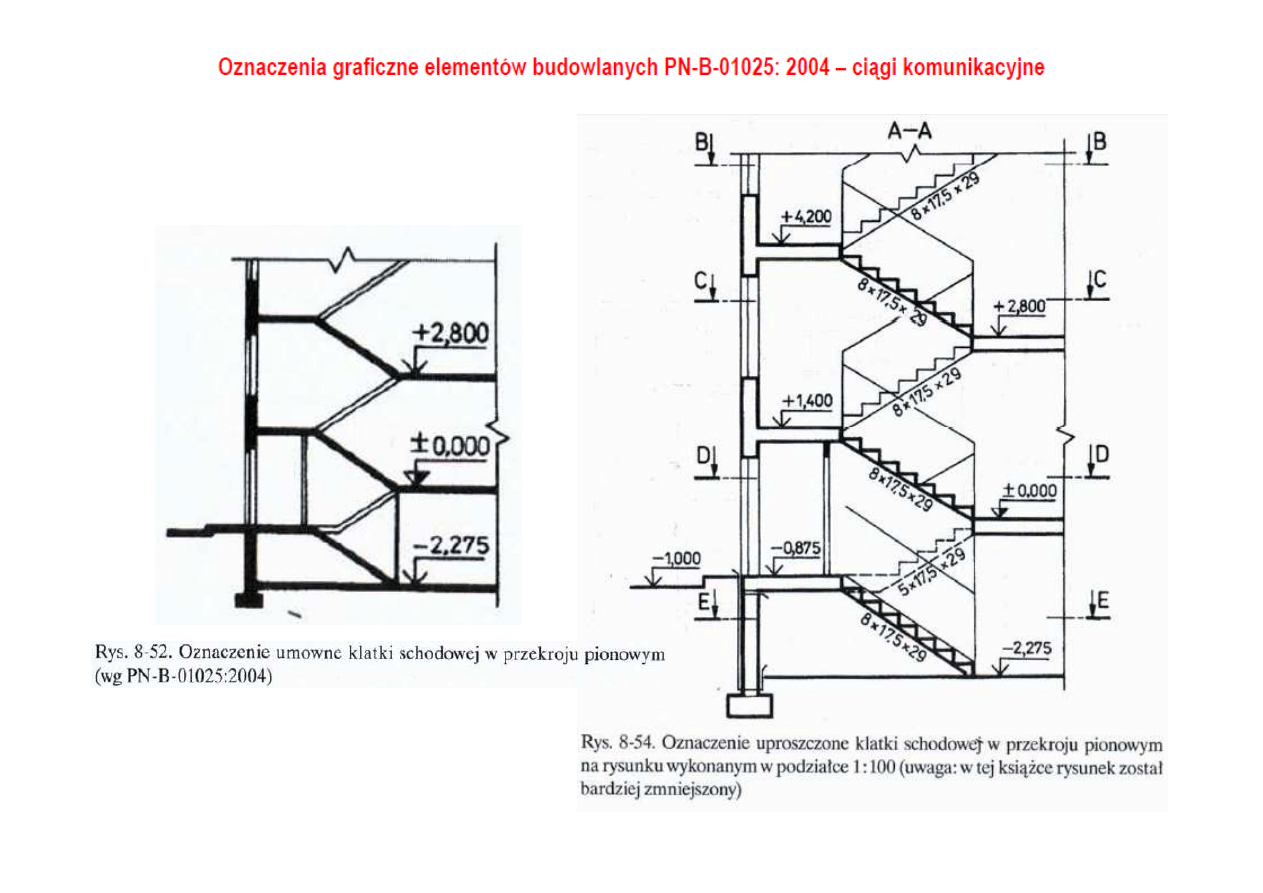

Oznaczenia klatek schodowych (wg PN-70/B-01025)

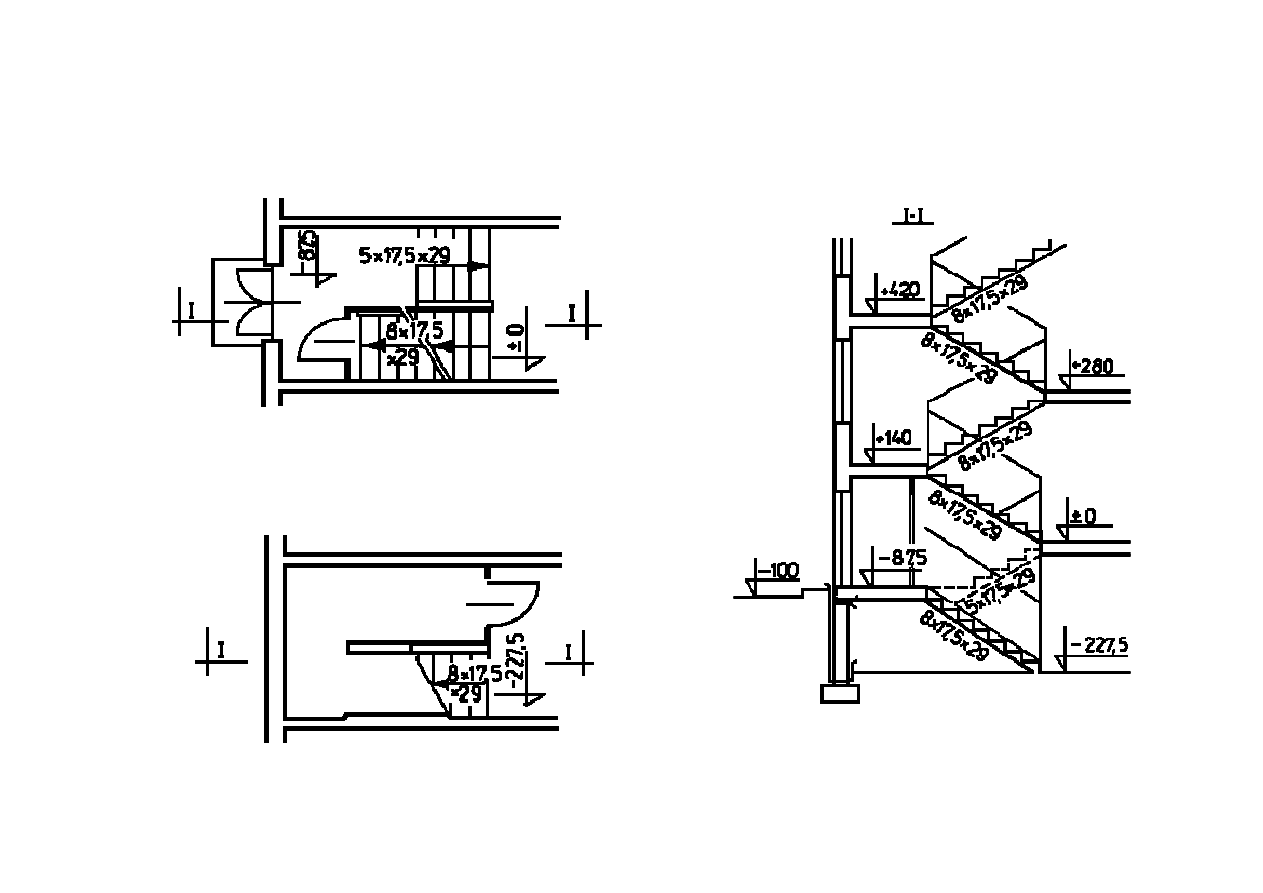

Przekrój poziomy piwnicy
Przekrój poziomy parteru
Oznaczenia klatek schodowych (wg PN-70/B-01025)

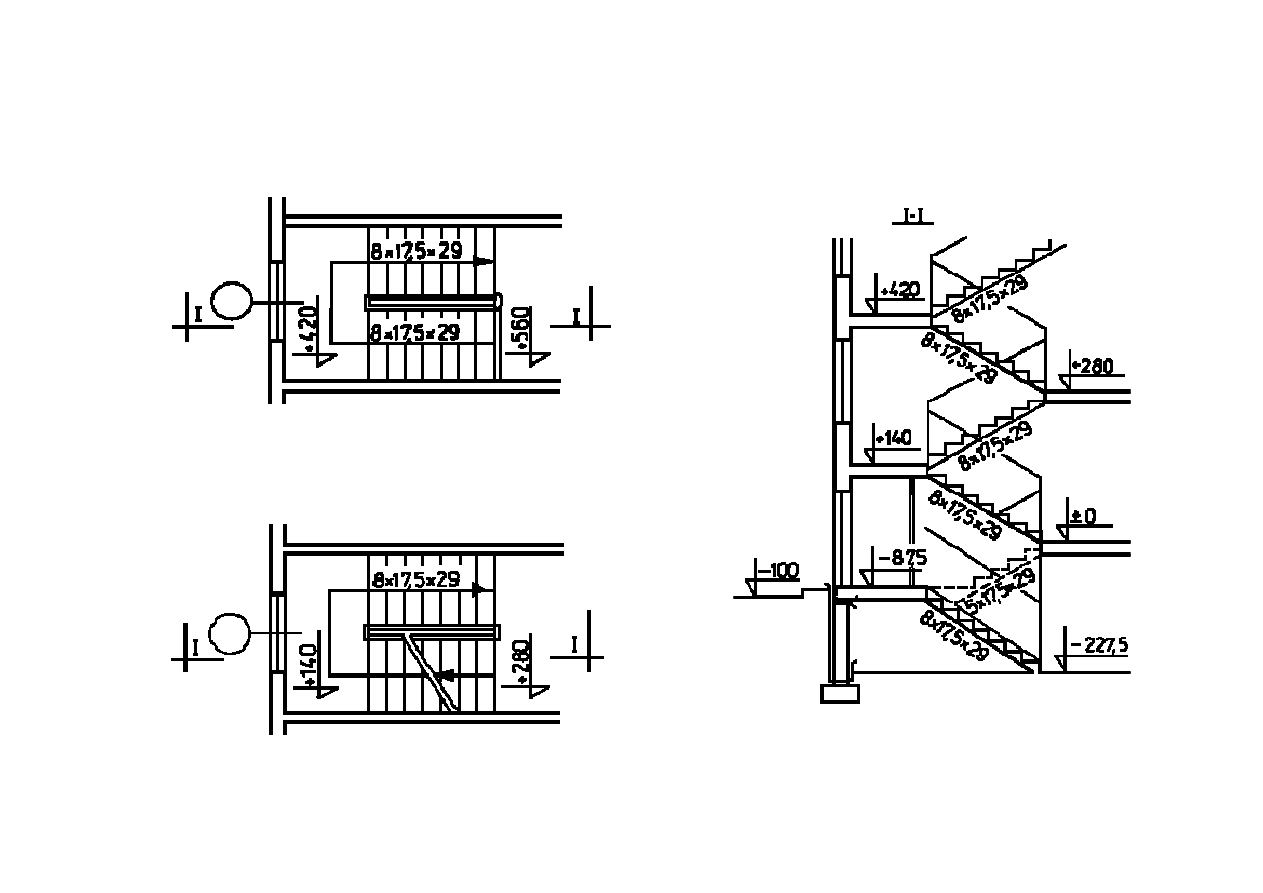

Przekrój poziomy kondygnacji powtarzalnej
Przekrój poziomy kondygnacji najwy
ż
szej
