Kivio – edytor

wykresów i schematów

Żyjemy w epoce wizualnej prezentacji danych - dla jasności przekazu coraz ważniejsze są prezentacje
multimedialne, slajdy cyfrowe, ilustracje i diagramy. O ile jeszcze kilka lat temu tego typu atrakcje
niezbędne były jedynie w przypadku specyficznych dziedzin technicznych, jak elektronika, gdzie
zastępowały rysunki techniczne, o tyle obecnie już trudno sobie wyobrazić jakiekolwiek wystąpienie
bez elementów wizualnych.

Witold Kieraś

D

o tworzenia slajdów od daw-
na powstają odpowiednie ap-
likacje. Zawierają je niemal
wszystkie pakiety biurowe, nie

każdy pakiet posiada jednak specjalny pro-
gram służący do tworzenia wykresów i sche-
matów. W pakiecie KOffice, który od pew-
nego czasu reklamowany jest jako najbar-
dziej wszechstronny zestaw aplikacji biuro-
wych i domowych, takim programem jest
Kivio. Kivio postał jeszcze w 2000 roku, zaś
w roku następnych został włączony do pa-
kietu KOffice i osiągnął wersję 1.0. Jest roz-
wijany przez firmę The Kompany, która spe-
cjalizuje się w tworzeniu aplikacji biurko-
wych, narzędzi programistycznych oraz op-
rogramowania dla urządzeń przenośnych
na platformę Qtopia (opartej na bibliotece
Qt i tworzonej również przez norweską
firmę Trolltech – producenta tej biblioteki).
The Kompany wydaje równolegle dwie wer-
sje Kivio – wolnodostępną na licencji GNU
GPL i zamkniętą, komercyjną, która posia-
da dodatkowe możliwości i udogodnienia
oraz zestawy schematów. Wersja płatna, dla
odróżnienia od otwartej i włączonej do pa-
kietu KOffice, nosi nazwę Kivio mp, zaintere-
sowani mogą ściągnąć jej wersję demonstra-
cyjną (dla Linuksa, Windows i Mac OS X)
ze strony: http://www.thekompany.com/pro-
jects/kivio/
. Jednak ten artykuł poświęcony
jest w całości darmowej i otwartej wersji
Kivio.

Instalacja

Jak zwykle w przypadku programów, które
są częścią popularnych zestawów aplikacji,
raczej nie warto męczyć się z samodzielną
kompilacją Kivio. Większość dystrybucji dos-

tarcza pakiety z z tym programem jak i z ca-
łym pakietem biurowym KOffice – najno-
wsza obecnie dostępna wersja to 1.5.2. Pro-
jekt przygotowuje się jednak powoli do ko-
lejnego większego wydania oznaczonego
numerem 1.6, dostępna jest obecnie wersja
alpha tej wersji, jest jednak przeznaczona je-
dynie dla osób, które mają ochotę testować
niestabilne aplikacje i zgłaszać ewentualne
błędy deweloperom.

Przy instalacji Kivio z pakietów niemal

każdy menadżer zgłosi konieczność doin-
stalowania pakietów zależnych – oprócz bi-
blioteki Qt i bibliotek środowiska KDE, Ki-
vio korzysta również z bibliotek specyficz-
nych dla KOffice (pakiety koffice-data i kof-
fice-libs
), z bibliotek i interpretera skrypto-
wego języka programowania Ruby (pakiety

libruby1.8, ruby i ruby1.8), z dodatkowych
fontów (pakiet latex-xft-fonts) i wreszcie ze
swoich własnych plików i danych (pakiety
kivio i kivio-data). Jeśli Czytelnik z jakiegoś
powodu bardzo chciałby skompilować ten
program samodzielnie, należy pamiętać rów-
nież o doinstalowaniu pakietów deweloper-
skich (z dodatkowym członem dev lub devel
w nazwie) dla bibliotek Qt, KDE i KOffice,
a także dla języka Ruby.

Praca z programem

Pierwszy kontakt z Kivio do złudzenia przy-
pomina pracę z innymi aplikacjami z pakietu
KOffice – i nie ma się co dziwić, w końcu
wszystkie one muszą spełniać pewnie szcze-
gółowe wytyczne i korzystają z tych samych
bibliotek. Zaraz po uruchomieniu program

a

ut

or

zy

@

lpm

ag

az

ine

.o

rg

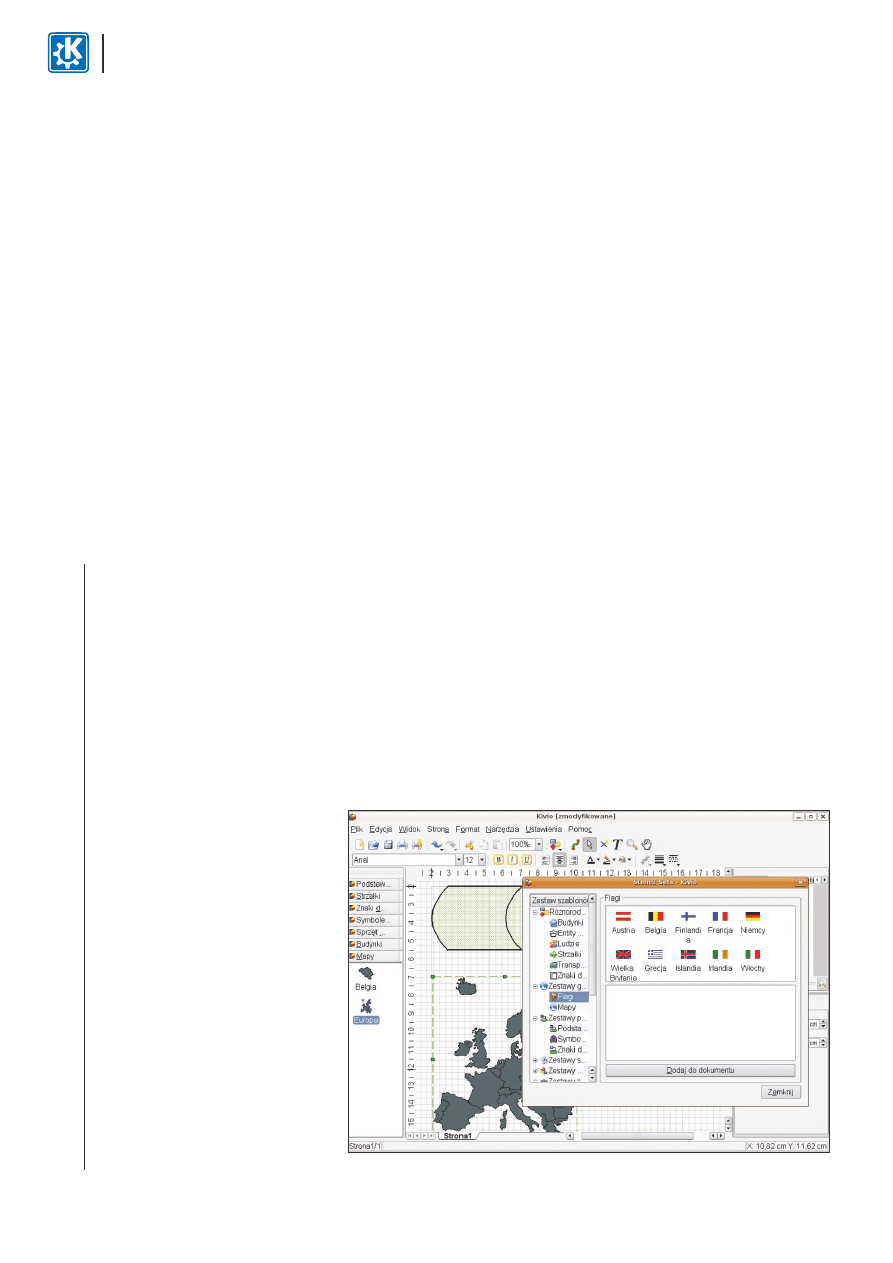

Rysunek 1.

Kivio

background image

aktualności

KDE

22

listopad 2006

aktualności

KDE

23

www.lpmagazine.org

pyta, czy chcemy otworzyć nowy pusty doku-
ment, nowy dokument z podstawowymi sche-
matami przepływów czy też jeden z ostatnio
tworzonych schematów. Różnica między
pierwszymi dwiema opcjami jest jedynie ta-
ka, że w przypadku drugiej z nich w panelu
bocznym użytkownik od razu będzie miał
dostępne podstawowe, najbardziej ogóle ele-
menty graficzne schematów, zaś w przypad-
ku wybrania pustego dokumentu będzie mu-
siał sam dodać do panelu zestaw interesu-
jących go schematów. Tak czy inaczej jedną
z pierwszych rzeczy, które warto obejrzeć
w Kivio są właśnie dostępne schematy. Moż-
na je znaleźć w menu Narzędzia –> Dodaj ze-
staw szablonów
i od razu umieścić w podręcz-
nym panelu bocznym lub najpierw obejrzeć
we wbudowanej przeglądarce (opcja Show
Stencil Set Chooser
). Kategorii schematów jest
całkiem sporo, jednak po bliższym przyjrze-
niu się okazać się może, że samych schema-
tów jest mniej, niż można początkowo sądzić.
O ile schematy zaczerpnięte ze znanego pro-
gramu Dia (związane głównie z elektryką
i elektroniką) są dość wyczerpujące, o tyle już
inne schematy nie rozpieszczają bogactwem:
znaleźć wśród nich można zaledwie dziesięć
flag narodowych i tylko dwa kontury map:
Europy i Belgii. Równie ubogo jest również
w kategoriach Transport czy Budynki.

Sama praca z Kivio jest niemal całko-

wicie intuicyjna i ogranicza się do wybiera-
nia z panelu bocznego schematów z różnych
zestawów, rozmieszczania ich na płaszczy-
źnie i skalowania ich. Każdy taki schemat
można wypełnić dowolnym kolorem o do-
wolnej fakturze oraz opatrzyć odpowied-
nim tekstem. Służą do tego opcje z menu
kontekstowego (dostępnego pod prawym
przyciskiem myszy). W pierwszym z nich,
Szablony i łącza, wybrać można szerokość
linii, którą rysowany jest obiekt, kolor i styl
tej linii, a także kolor wypełnienia obiektu
i styl wypełnienia (np. gładki, kropkowany,
kreskowany itp.). Druga z pozycji menu
(Edytuj tekst) służy do umieszczania tekstu
w szablonach i formatowania go. W edyto-
rze dostępne są podstawowe funkcje edycji
tekstu: pogrubianie, podkreślanie i pochyla-
nie, wybór kroju, koloru i wielkości czcion-
ki, a także wyrównanie do lewej i prawej
strony, centrowanie i justowanie.

Istotną sprawą w wielu tego typu apli-

kacjach jest eksport danych do różnych for-
matów zapisu – najlepszy nawet schemat
czy diagram uwięziony w formacie konkret-
nego programu w większości przypadków
będzie bezużyteczny. Ostatnie wersje Kivio
przyniosły pod tym względem pozytywne

zmiany. Dostępna w menu Plik –> Eksport
opcja pozwala na zapisywanie efektów pra-
cy z programem w kilku różnych formatach,
w tym do EPS, BMP, JPEG, PNG, PBM,
PGM, PCX, PPM, RGB, XBM, XPM, TGA
i XV, czyli różnych formatów graficznych
– od zwykłej bitmapy po format grafiki po-
stscriptowej. W pewnością jedną z pożąda-
nych w przyszłości funkcji jest możliwość
eksportu do formatu grafiki wektorowej.
Jeśli obiekty nachodzą na siebie, można
decydować, który z nich ma być widoczny
na wierzchu, a który pod spodem – tego rów-
nież można dokonać przy pomocy menu
kontekstowego jednym kliknięciem my-
szy.

Podsumowanie

Z pewnością jest jeszcze kilka rzeczy, któ-
re oddziela Kivio od aplikacji głównego
nurtu, jak choćby Microsoft Visio. Istotnym
problemem są schematy – program zawie-
ra pewną ich liczbę, ale wydaje się, że mo-
głoby być ich więcej. Spory zasób schema-
tów dla Kivio posiada w swojej ofercie fir-
ma The Kompany, ale każdy z nich kosztu-
je od pięciu do dziesięciu dolarów. Firma
ta oferuje również płatną aplikację Kivio
Stencil Builder
, a także proponuje grafikom
współpracę w tworzeniu nowych schema-
tów (udostępniając za darmo narzędzia,
a także płacąc za nowe schematy). Jednak
i to rozwiązanie nie jest przesadnie opty-
malne z punktu widzenia użytkownika zo-
rientowanego przede wszystkim na opro-
gramowanie Open Source. Z drugiej strony
wolnodostępna wersja Kivio rozwija się
w ramach KOffice zupełnie dobrze i można
mieć nadzieję, że jego kolejne wersje będą
coraz lepsze. Wraz ze wzrostem popular-
ności programu na pewno przybędzie spo-
ra liczba dostępnych na wolnych licencjach
schematów.

http://koffice.kde.org/kivio/

Color Folder 0.3.4

Color Folder jest prostym skryptem

dodającym do menu kontekstowego

w środowisku KDE możliwość

kolorowania ikon katalogów – jest to

przydatne przy zarządzaniu folderami

funkcja znana z systemu Mac OS

X. Skrypt został napisany w trzech

wersjach – oddzielnie dla różnych

zestawów ikon. I tak mamy wersję

zoptymalizowaną dla zestawu crystal,

dla zestawu nuvola oraz dla zestawu

nuoveXT.

Takie rozwiązanie związane jest

z tym, że pewne ikony istnieją tylko

w konkretnych zestawach. Instalacja

skryptu polega na skopiowaniu pliku

wykonywalnego colorfolder do katalogu

~/bin/ oraz pliku colorfolder.desktop

do katalogu ~/.kde/share/apps/konqueror/

servicemenus/. Najnowsza wersja

wzbogacona została o nowe wersje

językowe: czeską i słowacką.

http://www.kde-apps.org/content/

show.php?content=34096

FALF Player 1.0pre26

FALF Player jest kolejnym

odtwarzaczem muzycznym opartym

na silniku do przetwarzania

multimediów xine. Głównym powo-

dem jego powstania było zapotrze-

bowanie na lekką i oszczędną aplikację,

która posiada możliwości układania

list odtwarzania w tzw. zakładki

znane choćby z przeglądarki Firefox,

ale szybko rozprzestrzeniające się

także w wielu innych programach

użytkowych.

FALF Player jest w tej chwili w fazie

rozwojowej, choć posiada już wię-

kszość funkcji niezbędnych do

normalnego z niego korzystania.

Aplikacja zależna jest od bibliotek

xinelib i taglib, a także od KDE i Qt.

Autor poszukuje chętnych do pomocy

w rozwoju projektu.

http://amdfanatyk.w.interia.pl/

Catkin QTM 0.3.9

Catkin QTM jest aplikacją pozwalającą

publikować wpisy na blogach

opartych na najpopularniejszych API:

Blogger, MetaWeblog i Movable Type.

W przyszłości ma również pozwolić

na ich edytowanie i pełne zarządzanie

blogiem, jednak już teraz można

w niej tworzyć, formatować, testować

i publikować wpisy przypisane do

jednej lub więcej kategorii.

Program wymaga zainstalowania

biblioteki Qt w wersji 4.1 – to dość

wygórowane wymaganie, jeśli

pamiętać, że wiele aplikacji

przeznaczonych dla KDE dopiero

niedawno przesiadło się na wersję 4.0.

Catkin QTM dostępny jest w wersji dla

Linuksa i Mac OS X.

http://catkin.blogistan.co.uk/

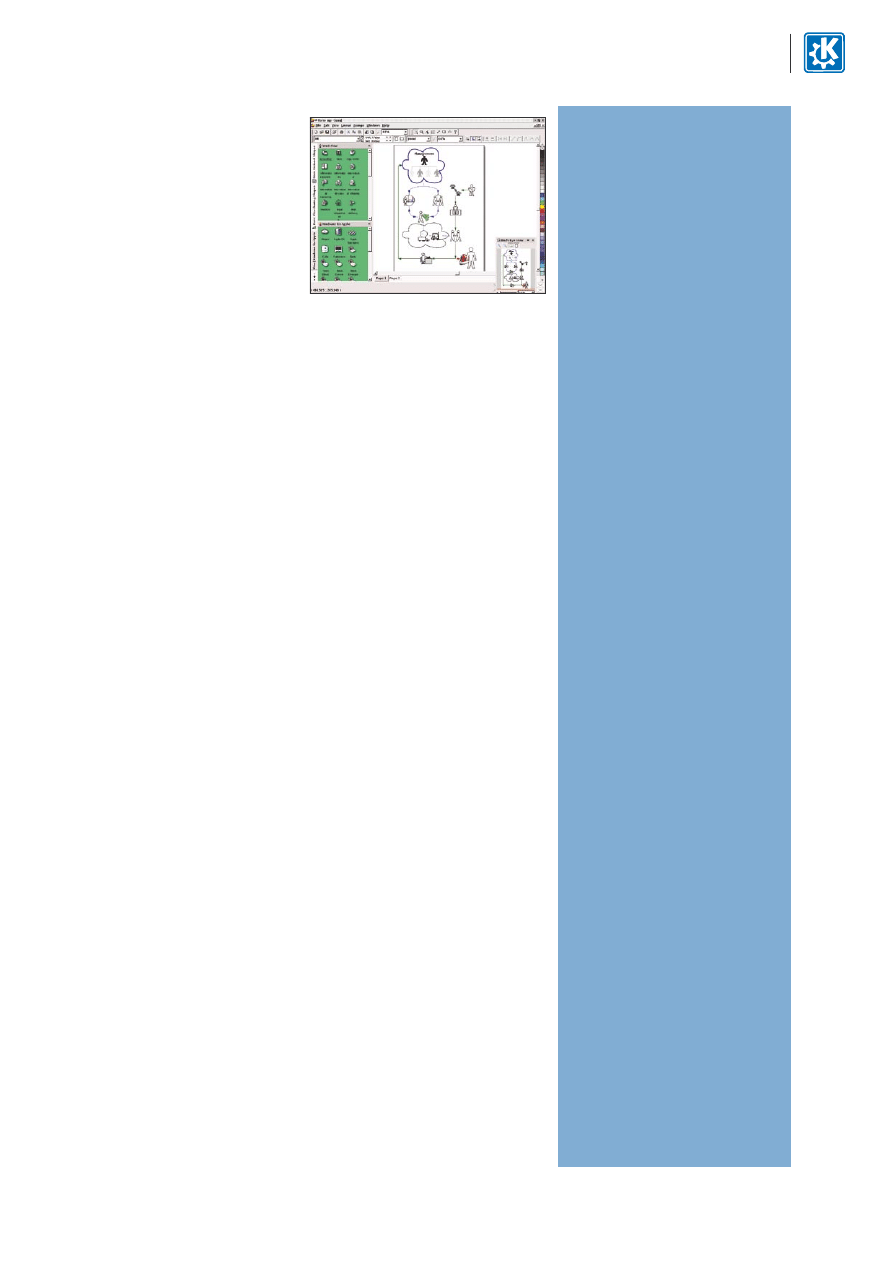

Rysunek 2.
