podłączanie kontrolki GPL renault Megane i PH II

background image

Jeśli ktoś ma licznik od Megane po lifcie ,lub scenica z takim licznikiem, dość łatwo można sobie podłączyć nieurzywaną kontrolkę GPL ,jak ktoś ma

LPG w aucie innaczej się nie przydaje

. Kontrolka się zaświeci jak do pinu 1 czerwonej kostki doprowadzimy masę

,wystarczy tylko teraz

wyprowadzić sygnał z instalacji gazowej informujący ,że auto pracuje na gazie ; z centralki mi się nie udało tego osiągnąć ,za to wziąłem sygnał z
elektrozaworu LPG (wskazówka kolegi Nel z forum megane.com.pl ) . W Instalacji Stag 4 podłączamy się do niebieskiego przewodu na
elektrozaworze -jest na nim napięcie 12 V jak auto pracuje na gazie . Przewód od elektrozaworu przeprowadzamy sobie do środeczka auta
,zaopatrujemy się w przekaźnik i montujemy wszystko w całość . Musimy tylko pamiętać, że kontrolka GPL jest sterowana masą ,a sygnał z

elektrozaworu jest plusem ,więc za pomocą przekażnika zamieniamy ten sygnał z elektrozaworu na masę

Styki 85 i 30 przekaźnika podłączamy

do masy ,do styku 86 podłączamy przewód z elektrozaworu ,a do pozostałego nam styku 87 podłączamy się do pinu 1 czerwonej kostki licznika u
mnie zielony kabelek

i mamy pięknie działającą kontrolkę pracy na LPG

(styk 87a przekaźnika zostawiamy w spokoju )

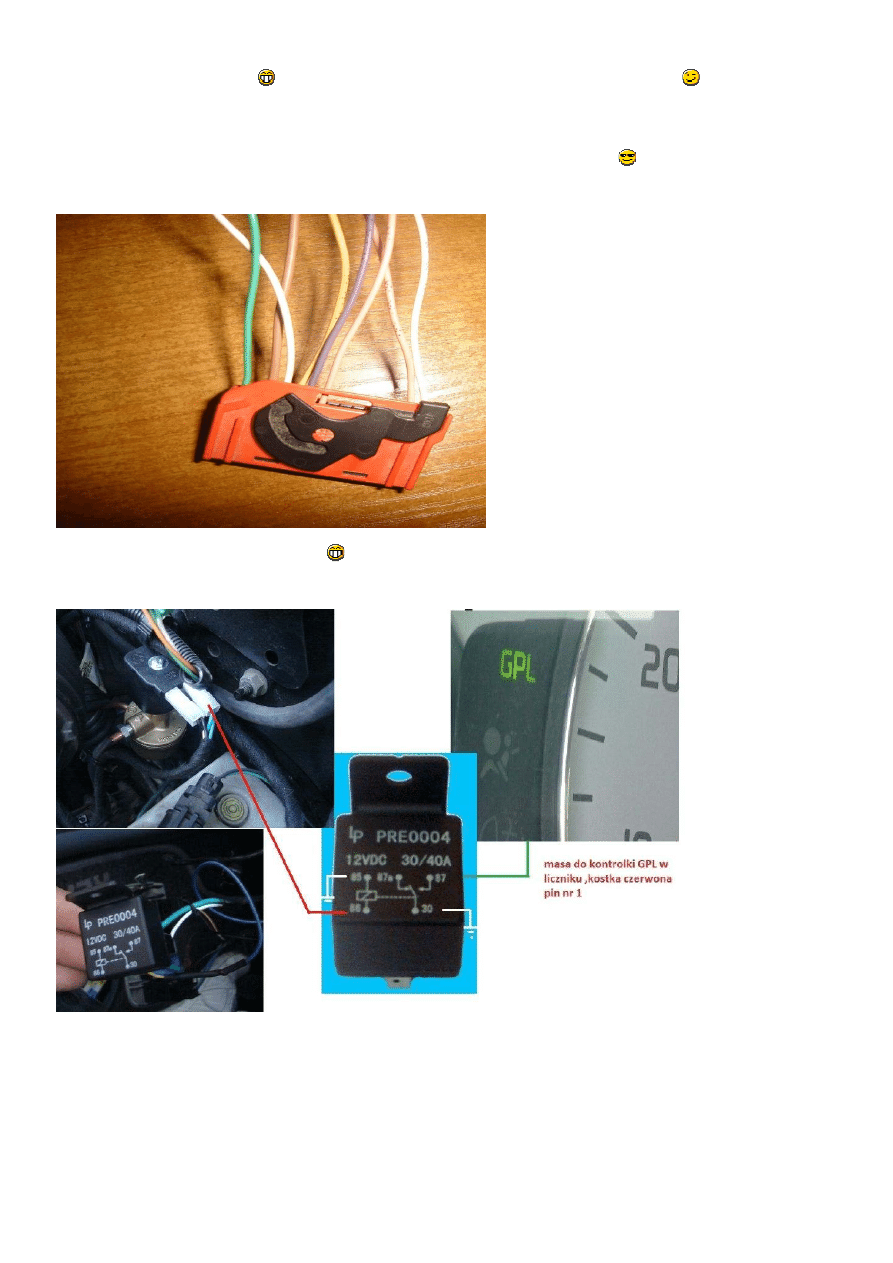

poniżej foteczka z projektu :

powodzenia .

Opracował :

andrzej27r
