W O J S K O W A   A K A D E M I A   T E C H N I C Z N A

i m .   J a r o s ł a w a   D ą b r o w s k i e g o



Laboratorium z przedmiotu

 SIECI KOMPUTEROWE











S P R A W O Z D A N I E

Z   Ć W I C Z E N I A   L A B O R A T O R Y J N E G O





T e m a t   ć w i c z e n i a :  Konfigurowanie sieci komputerowej w środowisku
Packet Tracer.




P r o w a d z ą c y :   mgr inż. Zbigniew Świerczyński




Wykonał:  M a r c i n   S z c z e p a n i a k
Grupa:  I 8 Y 3 S 1

Data wykonania ćwiczenia:  0 1 . 0 4 . 2 0 1 0






1. Wykorzystując program Packet Tracer zaprojektować sieć komputerową
według schematu podanego na rysunku.






2. Skonfigurować wszystkie interfejsy sieciowe urządzeń wykorzystując
następujące dane:

LAN 1  -  11.11.23.160/27

LAN 2  -  44.34.26.240/28

WAN 1 -  192.168.3.40/30

Na załączonym rysunku widzimy 2 sieci LAN, które łączy router0 oraz podłączenie tych sieci
do sieci WAN za pomocą router1. W moim przypadku urządzenia otrzymały następujące
adresy:

PC0 - 11.11.23.162

PC1 – 11.11.23.163

PC2 – 11.11.23.164

PC3 – 11.11.23.165

PC4 – 11.11.23.166

PC5 – 11.11.23.167

PC6 – 44.34.26.242

PC7 – 44.34.26.243

PC8 - 44.34.26.244

Router0   -    FastEthernet 0/0 - 11.11.23.161

  FastEthernet 1/0 – 44.34.26.241

  Serial2/0 – 192.168.3.42

Router1  -     Serial 2/0 – 192.168.3.41

3. Wykonać symulację działania sieci przez wysyłanie pakietów:

 -  scenariusz 1 – zasymulować wysyłanie pakietów osobno dla każdego wiersza z
poniższej tabeli;
 -  scenariusz 2 - zasymulować wysyłanie wszystkich pakietów równocześnie.



Nr pakietu

Miejsce startu

Miejsce docelowe

Nr chwili startu

1

PC0

PC7

1

2

PC5

PC2

1

3

PC6

PC1

4




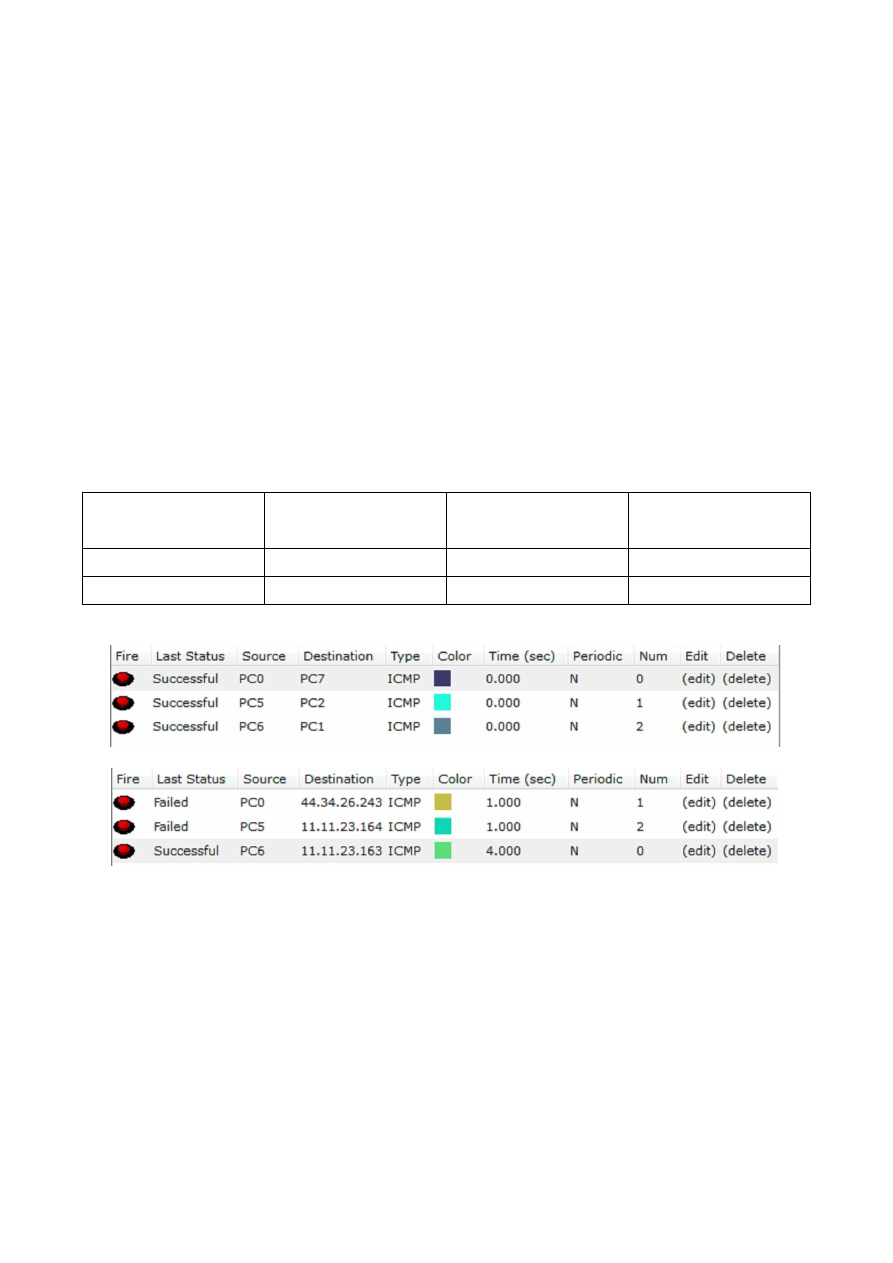

- scenariusz 1:

- scenariusz 2:




Wnioski:


Packet  Tracer  jest  bardzo  dobrym  narzędziem  do  modelowania  sieci,  adresacji  urządzeń  i
symulacji  przesyłania  pakietów.  W  dokładny  sposób  odwzorowuje  działanie  prawdziwych
urządzeń, co pozwala na sprawdzenie działania sieci przed jej fizycznym utworzeniem.
Pierwszym  celem  ćwiczenia  było  zamodelowanie  sieci  i  prawidłowe  jej  zaadresowanie.
Packet Tracer  posiada  olbrzymią  ilość  urządzeń,  które  można  do  tego  wykorzystać,  więc  z
zamodelowaniem nie było problemów. Należało jedynie uważać, aby połączyć urządzenia za
pomocą odpowiednich portów. W sieci LAN1 możliwych było do wykorzystania 31 adresów z
zakresu  11.11.23.161-11.11.23.192  natomiast  w  sieci  LAN2  15  adresów  z  zakresu

44.34.26.241-44.34.26.256.
Druga część ćwiczenia to symulacja przesyłania pakietów. W programie Packet Tracer można
obserwować  jak  pakiety  wędrują  pomiędzy  poszczególnymi  urządzeniami.  Jak  można
zauważyć  pakiety  rozsyłane  są  do  wszystkich  urządzeń  w  sieci,  jednak  odbierane  są  tylko
przez  urządzenia  do  których miały  one  trafić. Następnie  urządzenie  to  odsyła  potwierdzenie
odbioru. W ćwiczeniu mieliśmy sprawdzić 2 sytuacje:

1.  przesyłanie pojedynczo pakietów
2.  wysyłanie wszystkich pakietów równocześnie.

W pierwszy przypadku widzimy, że wszystkie pakiety dotarły prawidłowo do celu.
W  drugim  przypadku  dochodzi  do  kolizji  pomiędzy  pakietami.  Kolizje  te  spowodowane są  3
hubami, które  istnieją w  sieci. Działają one na takiej  zasadzie,  iż przesyła  sygnał z  jednego
portu na wszystkie pozostałe. Powoduj to nadmierny ruch sieciowy przez co powstają kolizje.
Obecnie zamiast koncentratorów używa się przełączników, które przekazują ramki wyłącznie
do docelowego segmentu sieci. Poza tym przełączniki w przeciwieństwie do koncentratorów
mogą  działać  w  trybie  duplex.  Dzięki  temu  koncentratory  wypierane  są  przez  przełączniki.
Dzięki  symulacjom w  programie Packet Tracer lepiej  zrozumiałem  pakiety  jak  przesyłane  są
przez  poszczególne  elementy  sieci.  Wizualizacje  ukazały  również  idee  działania
poszczególnych urządzeń, z których składa się sieć komputerowa.
