INSTRUKCJA INSTALACJI INTERFEJSU USB-LPG [4Gen] (3-przewodowy)

Interfejs jest przeznaczony do centralek gazowych, które posiadają do komunikacji sygnały
takie
jak:
• linia K -wyjście interfejsu ,wejście na centralce
• linia L - wejście interfejsu, wyjście na centralce
• GND -masa
Sygnały takie są stosowane w 99% centralek, zasilanie jest pobierane z portu USB więc 4-rty
kabel +12V
jest zbędny.

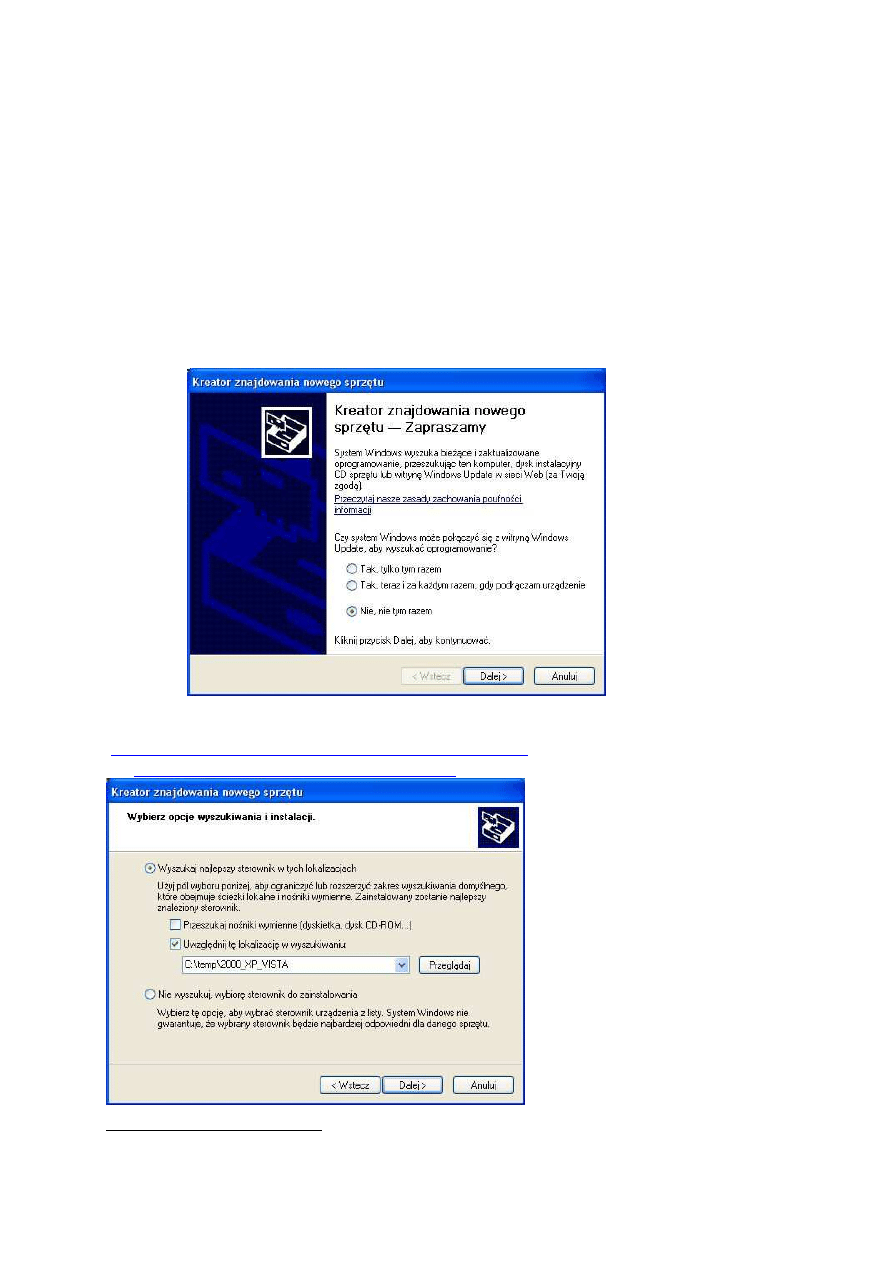

Interfejs należy włożyć do gniazda USB, pojawi się okno

Wybór jak na rysunku, potem ”zainstaluj z listy lub określonej lokalizacji”, następnie
wybieramy taką lokalizację gdzie rozpakowaliśmy sterowniki

http://download.s-tech.pl/download/2000_XP_VISTA.zip

lub

http://www.ftdichip.com/Drivers/D2XX.htm

1

1

background image

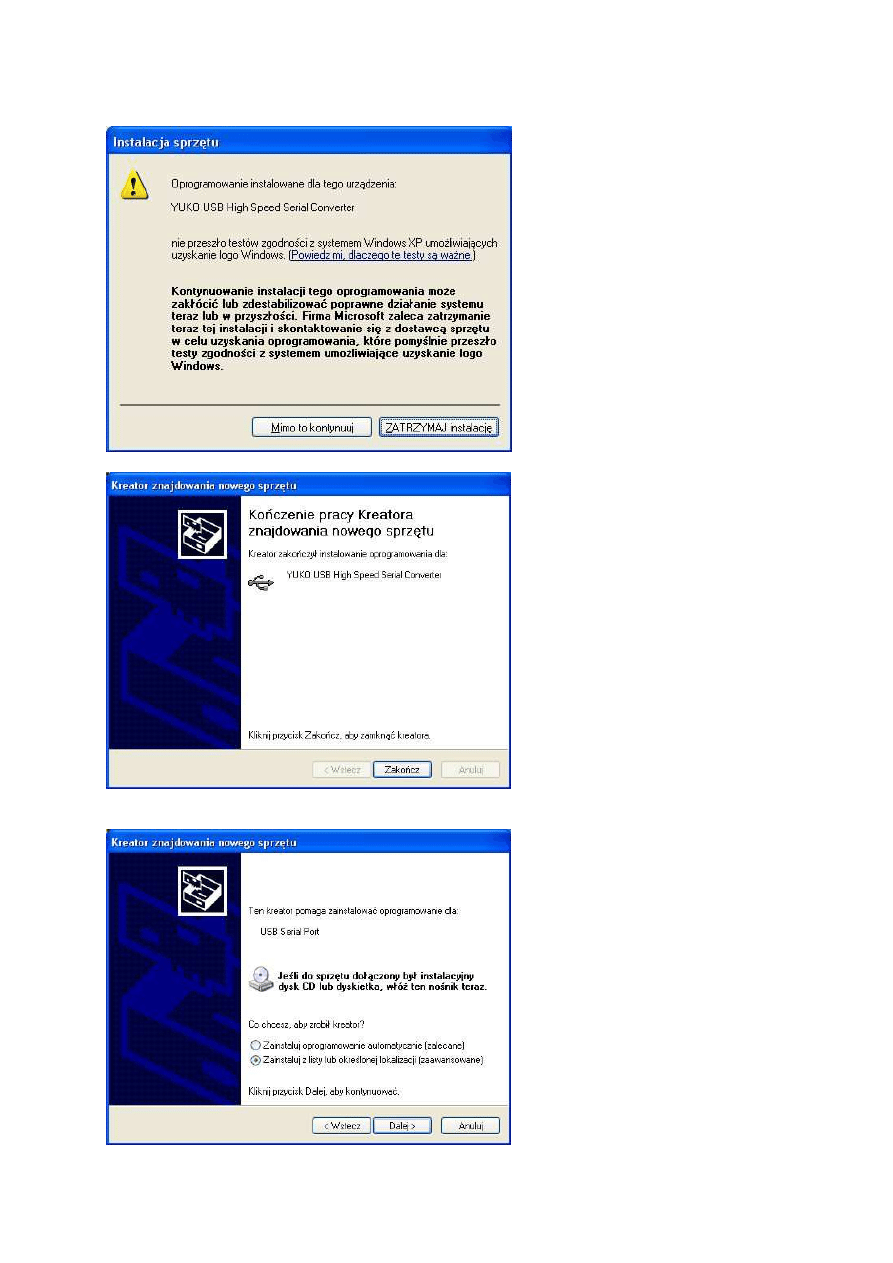

wybieramy mimo to kontynuuj

Następnie pojawi się USB SERIAL port który trzeba zainstalować stosując identyczne kroki
j/w

background image

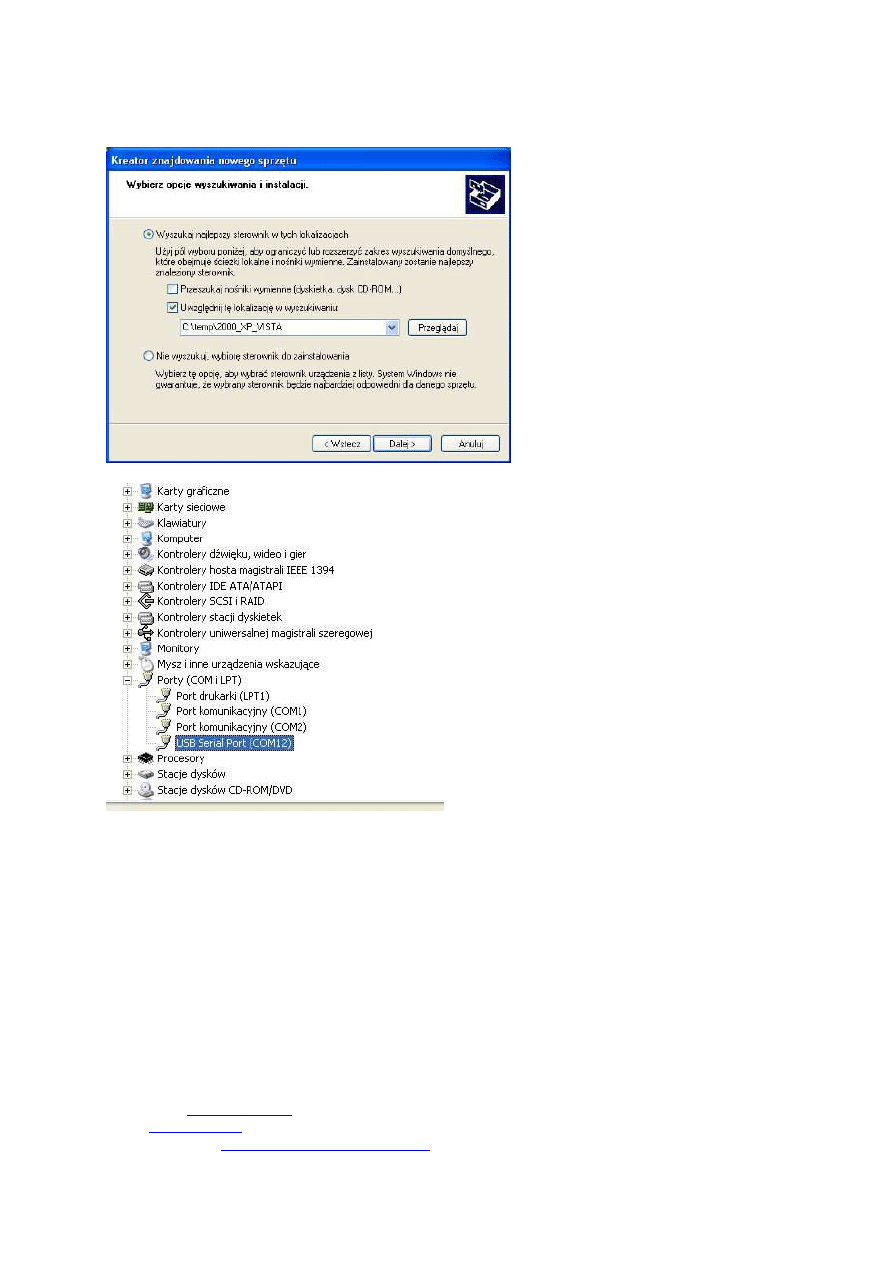

Pojawia się w zakładce Porty(Com i LPT) w menadżerze urządzeń USB Serial Port (COM
##)
Gdzie ## numer portu, należy zwrócić uwagę że w komputerach stacjonarnych istnieją już
porty Com (my korzystamy USB Serial Port) , ## portu Com powinien zawierać się w 1-4,
gdyż przeważnie programy gazowe korzystają z takiej numeracji.
Tak zainstalowany port Com, jest tzw portem virtualnym po którym będzie zachodziła
transmisja i ## powinien być zgodny z ## portu w programie gazowym.

W przypadku zmianie numeru ##, należy zresetować komputer. Przed podłączeniem do
centralki gazowej i uruchomieniu programu gazowego USB Serial Port musi już istnieć w
systemie.

Strony producentów LPG

Diego,Bingo

www.kme.com.pl

STAG

www.ac.com.pl

Lovato,Digitronic

http://www.propan.ru/support.html

background image

BRC,Autronic, LAndi, LOvtec

http://www.gpl.cz/software.htm

Programy do kilkudziesięciu Centralek

http://members.lycos.co.uk/lpglpg/

http://members.lycos.co.uk/lpglpg1/


STRONY Wspierające temat LPG :

http://www.motonews.pl/forum/?op=fvf&c=0&f=38

http://www.autogaz.xu.pl



Ostrzezenia !!!!
UWAGA !!! Interfejs jest zasilany z portu USB nie wolno podłączać go pod +12V jak w przypadku
wersji interfejsu pod COM !!!! Także zakazuje się podłączenia któregokolwiek sygnału pod +12V
!!!! INTERFEJS usb JEST 3-PRZEWODOWY W ODRÓżNIENIU OD WERSJI COM 4-PRZEWODOWEJ

Warunki Gwarancji:
• 12 miesięcy od daty zakupu
• nie obejmuje uszkodzeń mechanicznych

Warunki Reklamacji:
• W przypadku problemów należy najpierw zgłosić sprzedawcy i opisać problem
• Stwierdzenia arbitralne : ”kabel jest uszkodzony” , ”informatyk stwierdził że interfejs jest
na bank nie działa „ itp., nie są podstawą do reklamacji , obowiązkiem kupującego jest
dostarczenie przede wszystkim historii instalacji oraz podania szczegółów technicznych
(system operacyjny np. xp, rodzaj komputera (laptop/stacjonarny),nazwe i model centralki
gazowej oraz uzyty program
• Praca interfejsu LPG zależy w dużej mierze od komputera i systemu operacyjnego
zainstalowanego na tym komputerze (zaleca się Win XP SP2), jeżeli więc wystąpią problemy
warto sprawdzić na drugim PC. Stwierdzenia typu „system jest w porządku bo gry działają”
nie są podstawą do reklamacji.
• Kupujący powinien dostarczyć informacje przede wszystkim mailem, wymagana jest
podstawowa wiedza z dziedziny komputera i Windows
• reklamacja moze byc złożona wyłącznie przez osobę która nabyła u nas przedmiot
• Reklamowany towar nalezy odeslac na wlasny koszt na podany przez nas adres
• przesylki które będą wysłane za "pobraniem" nie będą odbierane
• reklamacje sa tylko i wyłącznie pod kątem załączonego przez państwa
opisu usterki lub problemu,nie załączenie takiego
opisu powoduje odesłanie go na koszt osoby np . stwierdzenie ze interfejs sie wiesza a
przysłany okaze sie spalony zupełnie
• reklamowany towar musi byc nienaruszony
• zastrzegamy sobie prawo wymiany towaru o parametrach porównywalnych lub lepszych
