Instrukcja do ćwiczenia 9

Dział – Pomiary wielkości elektrycznych.

Temat: Badanie bramek logicznych.

Cel ćwiczenia: poznanie sposobu wyznaczanie tablic prawdy.

I.

Wprowadzenie

Bramki logiczne

Wprowadzeniu tym znajdziesz podstawowe informacje dotyczące najważniejszych
"cegiełek" wszystkich układów cyfrowych - czyli bramek logicznych. Znajdziesz tu opis
poszczególnych bramek, ich symbol graficzny i tablice prawdy, a także sposoby zastąpienia
jednej bramki - innymi. Tablica prawdy - jest to (najczęściej) tabela, która ukazuje jak przy
danych stanach logicznych ustawionych na wejściach bramki będzie ustawione wyjście
bramki. Stan logiczny - w bramkach logicznych można spotkać się z dwoma możliwymi
stanami: jedynką logiczną "1" lub zerem logicznym "0". W najpopularniejszej technologii
TTL sygnałowi "1" odpowiada napięcie ok. +5V, a sygnałowi "0" napięcie bliskie 0V.

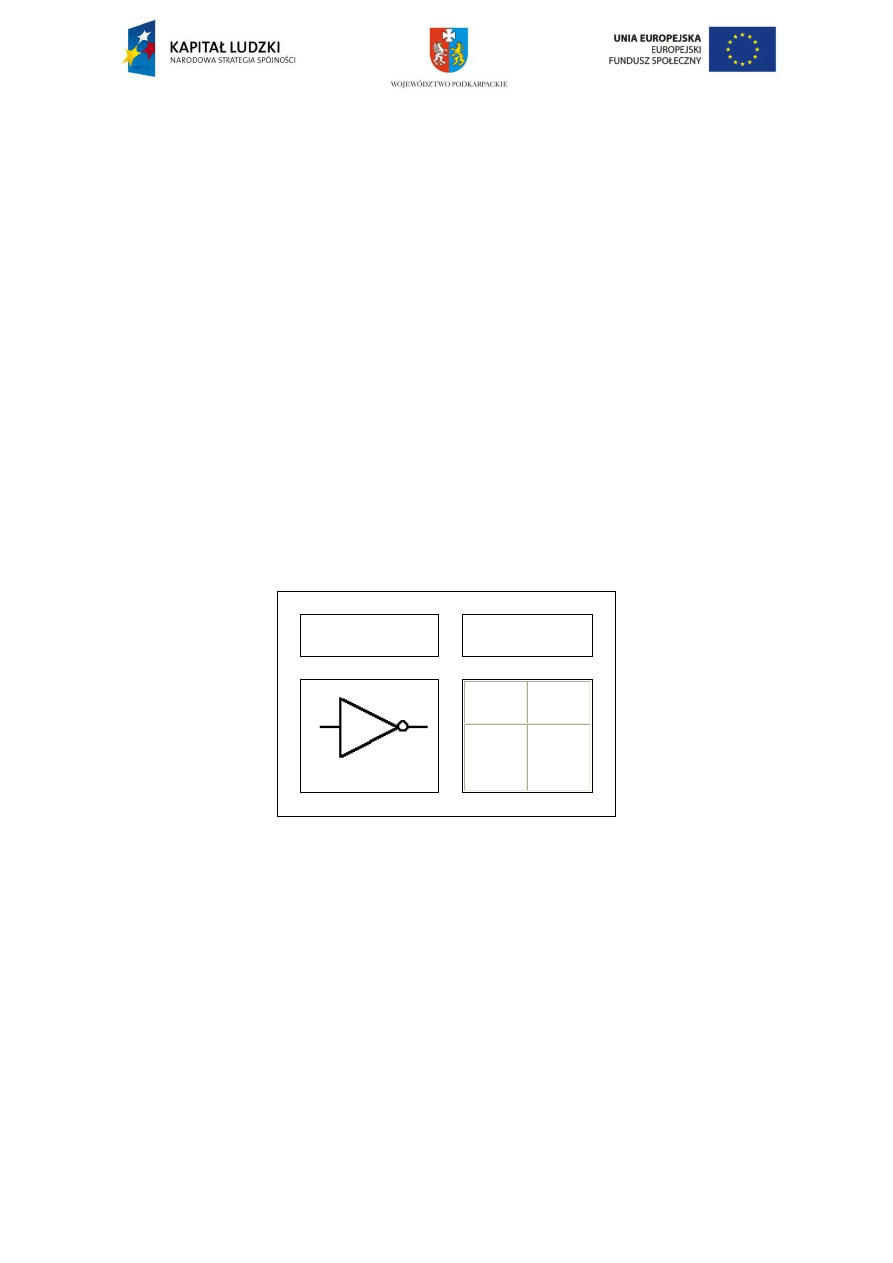

Zapoznajmy się teraz z najważniejszymi bramkami logicznymi. Bramka NOT (negacja)

Symbol graficzny

Tablica prawdy

Wejście Wyjście

0
1

1
0

Jest to najprostsza bramka; jej zadaniem jest odwracanie (negowanie) sygnału

wejściowego. Gdy na wejściu ustawimy sygnał "1" to na wyjściu otrzymamy "0", a gdy na
wejściu ustawimy "0" to na wyjściu pojawi się "1".Wejście bramki, wg przedstawionego
wyżej symbolu graficznego znajduje się po lewej stronie; po prawej jest jej wyjście. Bramka
ta zawsze ma tylko jedno wejście. Układ scalony zawierający bramki NOT to na przykład
układ 7404.

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/

regionalnego rynku pracy" współfinansowany ze środków Unii Europejskiej w ramach Europejskiego

Funduszu Społecznego.

2 z 5

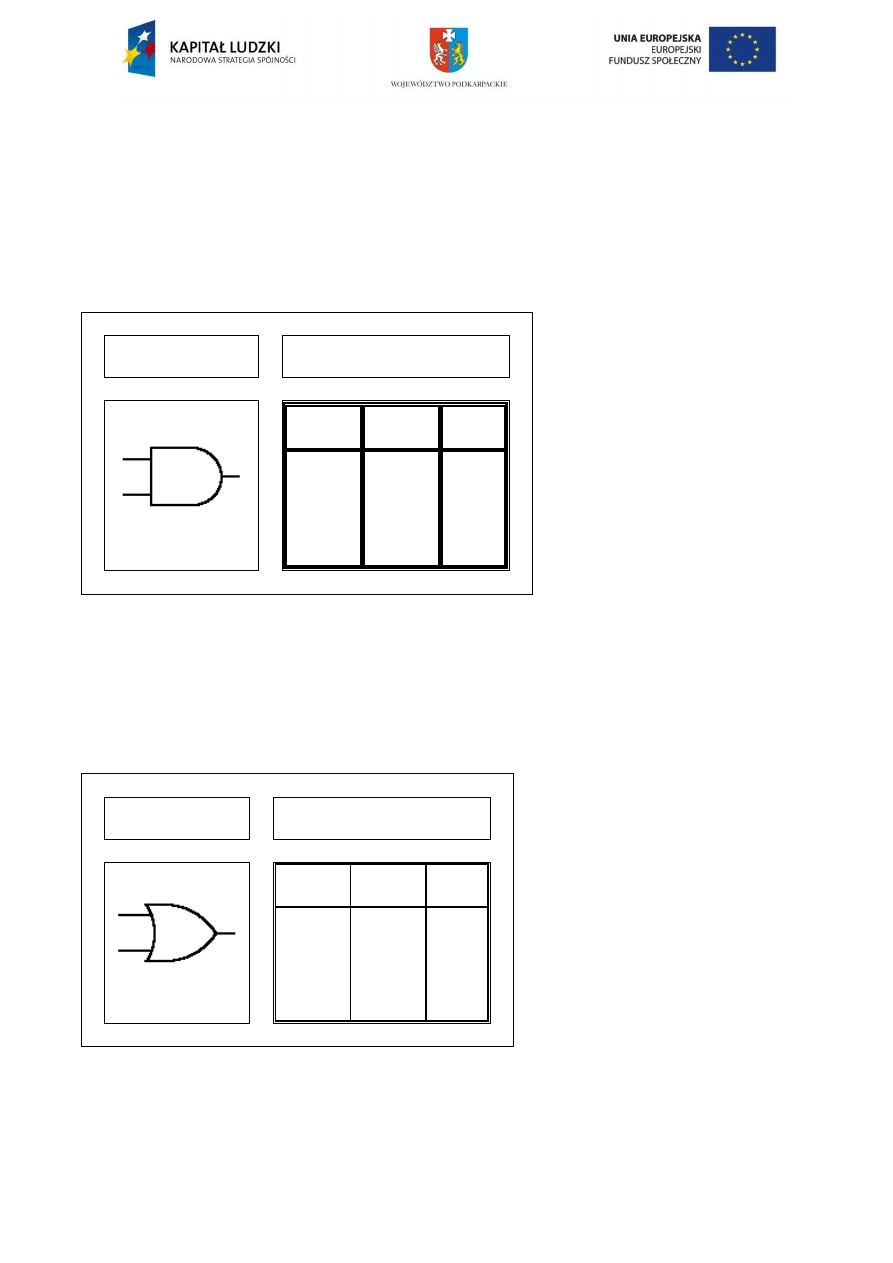

Bramka AND (iloczyn)

Bramka ta realizuje tzw. iloczyn logiczny. Na wyjściu stan "1" występuje tylko i wyłącznie
wtedy gdy na wszystkich wejściach bramki ustawiony jest również stan logiczny "1". Bramka
ta posiada co najmniej dwa wejścia (u nas po lewej stronie) - może jednak posiadać ich więcej
- teoretycznie nieskończenie wiele. W praktyce spotyka się bramki posiadające do 8 wejść.
Natomiast wyjście wszystkie bramki mają tylko jedno. Bramki AND można znaleźć np. w
układzie 7408.

Symbol graficzny

Tablica prawdy

Wejście 1 Wejście 2 Wyjście

0
0
1
1

0
1
0
1

0
0
0
1

Bramka OR (suma)

Jest to tzw. bramka sumy logicznej. W przypadku tej bramki wystarczy aby choć na jednym z
jej wejść pojawił się stan "1" i wtedy na wyjściu również pojawi się jedynka logiczna "1".
Odnośnie ilości możliwych wejść - jak wyżej. Bramki OR znajdują się między innymi w
układzie 7432.

Symbol graficzny

Tablica prawdy

Wejście 1 Wejście 2 Wyjście

0
0
1
1

0
1
0
1

0
1
1
1

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/

regionalnego rynku pracy" współfinansowany ze środków Unii Europejskiej w ramach Europejskiego

Funduszu Społecznego.

3 z 5

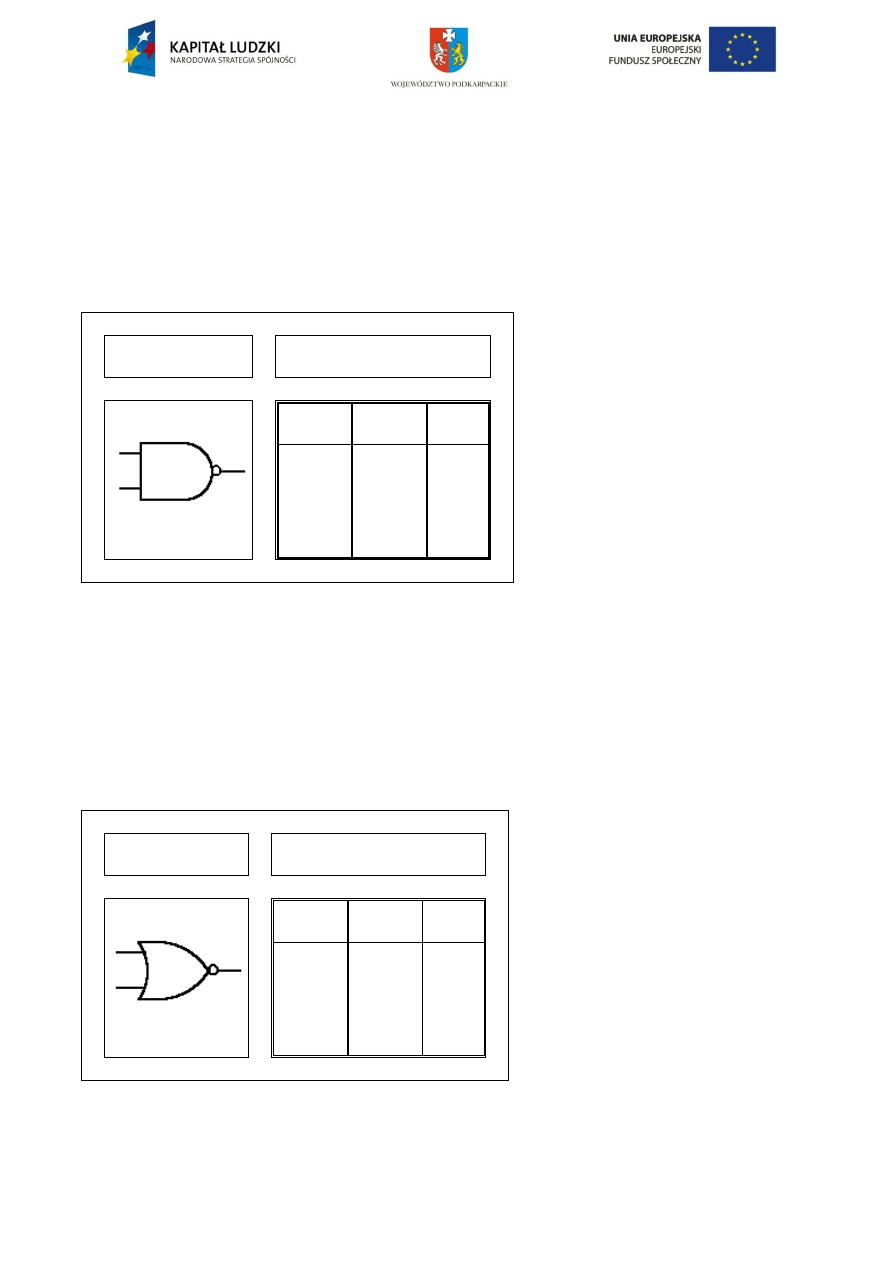

Bramka NAND (negacja iloczynu)

Bramka ta stanowi jakby połączenie bramki AND i NOT. Zero logiczne "0" na wyjściu jest
ustawiane tylko wtedy gdy na obu wejściach jest jedynka logiczna "1". W pozostałych
przypadkach na wyjściu zawsze jest stan "1". Widać więc, że jest ona dokładną odwrotnością
bramki AND - porównaj tablice prawdy dla obu bramek. Również i ta bramka może mieć
wiele wejść i tylko jedno wyjście. Bardzo popularnym układem scalonym jest układ 7400
zawierający cztery bramki NAND.

Symbol graficzny

Tablica prawdy

Wejście 1 Wejście 2 Wyjście

0
0
1
1

0
1
0
1

1
1
1
0

Bramka NOR (negacja sumy)

Bramka ta stanowi jakby połączenie bramki OR i NOT. Jedynka logiczna "1" na wyjściu jest
ustawiana tylko wtedy gdy na obu wejściach jest zero logiczne "0". W pozostałych
przypadkach na wyjściu zawsze jest stan "0". Widać więc, że jest ona dokładną odwrotnością
bramki OR - porównaj tablice prawdy dla obu bramek. Również i ta bramka może mieć wiele
wejść i tylko jedno wyjście. Bardzo popularnym układem scalonym jest układ 7402
zawierający cztery bramki OR .

Symbol graficzny

Tablica prawdy

Wejście 1 Wejście 2 Wyjście

0
0
1
1

0
1
0
1

1
0
0
0

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/

regionalnego rynku pracy" współfinansowany ze środków Unii Europejskiej w ramach Europejskiego

Funduszu Społecznego.

4 z 5

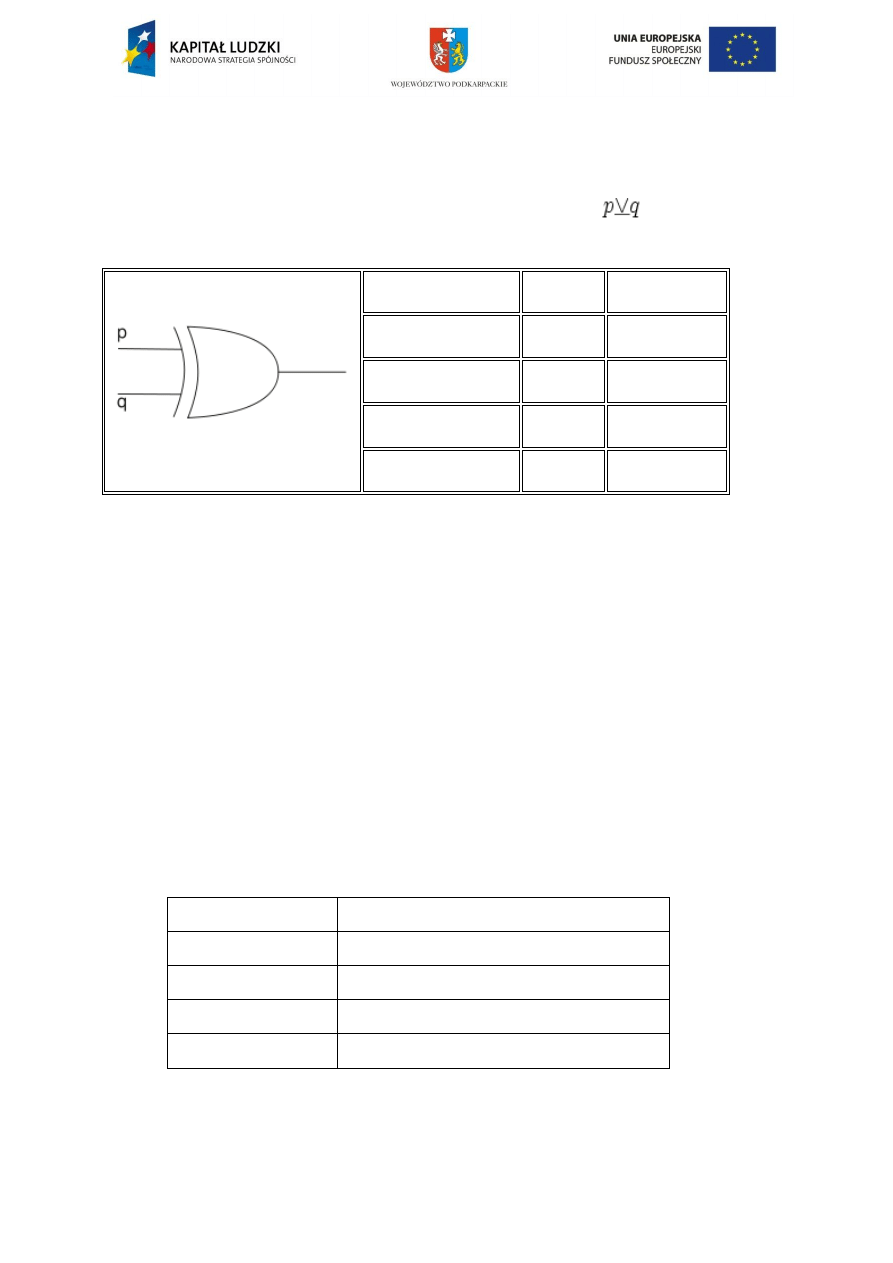

Bramka XOR (Exclusive OR)

Alternatywa wykluczająca (alternatywa rozłączna, różnica symetryczna, suma modulo 2,
kontrawalencja, XOR, exclusive or, EOR) to logiczny funktor zdaniotwórczy

(dwuargumentowa funkcja boolowska) . Różnica symetryczna zdań

jest prawdziwa

wtedy i tylko wtedy, gdy dokładnie jedno ze zdań p,q jest prawdziwe.

p

q

Y

0

0

0

0

1

1

1

0

1

1

1

0

Katalog podstawowych układów na stronie Internetowej pod adresem:

http://www.elektronika24.pl

II.

Treść zadania
Zbadaj podstawowe bramki logiczne pod względem stanów wejść i wyjść logicznych.
Podstawowe układy TTL: 7400; 7402; 7404; 7407;7408;74136;74266;

Tok postępowania:

1.

Zapoznaj się z treścią zadania.

2.

Zanotuj parametry badanych bramek.

3.

Zmontuj układ pomiarowy dla poszczególnej bramki.

4.

Zgłoś gotowość pomiaru.

5.

Wyniki pomiaru zanotuj w tabeli.

6.

Zapisz wnioski i uwagi.

III.

Sprawozdanie

1.

Wykaz badanych bramek.

BUF

NOT

OR

AND

NOR

Y

background image

Projekt "Modernizacja oferty kształcenia zawodowego w powiązaniu z potrzebami lokalnego/

regionalnego rynku pracy" współfinansowany ze środków Unii Europejskiej w ramach Europejskiego

Funduszu Społecznego.

5 z 5

NAND

XOR

XNOR

2.

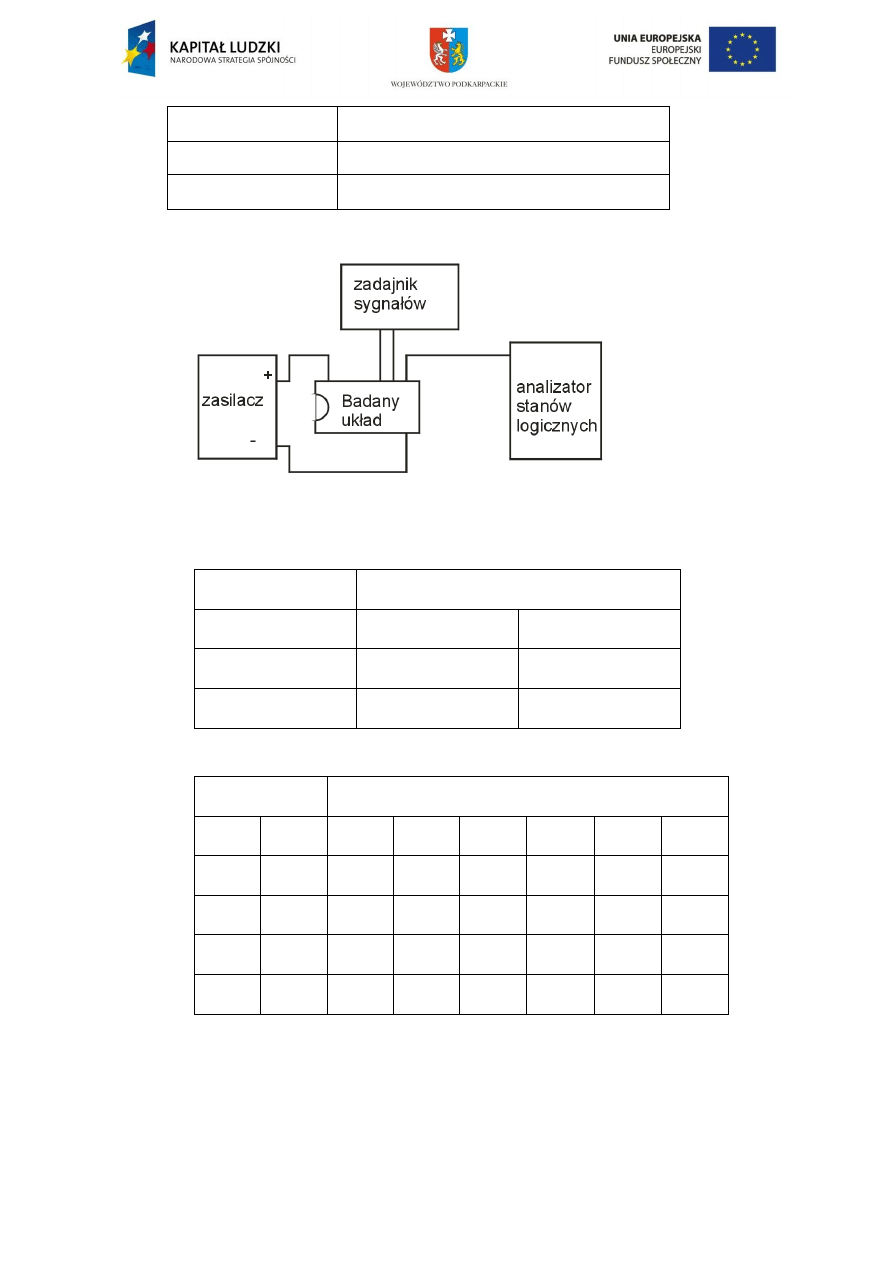

Układ pomiarowy.

3.

Tabele pomiarowe.

a) Bramki jednowejściowe:

Wejście

Wyjście

NOT

BUF

0

1

b) Bramki dwu wejściowe:

Wejścia

Wyjścia

A

B

OR

AND

NOR

NAND XOR

XNOR

0

0

0

1

1

0

1

1

4.

Uwagi i wnioski.
