Określenie stanu gruntu spoistego, Laboratorium z mechaniki gruntów i fundamentowania


Laboratorium z mechaniki gruntów i fundamentowania

ĆWICZENIE 6

Temat: Określenie stanu gruntu spoistego.

Wykonali :

Rafał Beska

Patryk Chojnowski

Grupa 3.1 (mgr)

Sprawdził :

  1. Wstęp

Granica plastyczności - jest to wilgotność w procentach, jaką ma grunt przy kolejnym wałeczkowaniu, wałeczek pęka po osiągnięciu śr. 3 mm

Granica płynności - jest to wilgotność w procentach, jaką ma miara gruntów umieszczona w aparacie Casagrande'a w momencie, gdy wykonana w niej bruzda zleje się przy 25 uderzeniu miseczki w podstawkę.

Wskaźnik plastyczności - jest to różnica między wartością granicy płynności i granicą plastyczności.

Ip= Wl-Wp

Gdzie :

Ip - wskaźnik plastyczności

Wl - granica płynności

Wp - granica plastyczności

Stopień plastyczności jest to parametr za pomocą którego można wyznaczyć stan gruntu

0x01 graphic

Gdzie :

Il - stopień plastyczności

Wn - wilgotność naturalna

Wskażnik konsystencji - oznacza wilgotność pasty gruntowej określoną przy pomocy penetrometru stożkowego w znormalizowanych warunkach

  1. Tabela wyników

Wilgotność naturalna

Granica plastyczności

Oznaczenie granicy płynności wg Casagrande'a

Oznaczenie wskaźnika konsystencji gruntu

Nr parowniczki

1

2

13

14

3

4

5

6

7

8a

9a

10a

11a

8

9

10

11

12

12b

mmt

54,27

53,33

29,38

28,92

35,9

40,71

36,56

42,1

38,33

36,39

38,25

36,98

41,76

32,54

39,65

33,4

35,95

38,52

36,5

mst

46,51

46,51

27,7

27,04

30,29

34,7

30,35

36,17

33,03

32,23

33,4

32,73

35,91

28,21

32,4

29,39

30,64

34,12

32,7

mt

26,38

29,49

21,55

20,76

22,54

26,56

21,78

28,11

25,48

26,61

27,37

26,98

27,89

21,47

21,11

23,43

22,17

27,55

26,09

W

38,55

40,07

27,32

29,94

72,39

73,83

72,46

73,57

70,20

74,02

80,43

73,91

72,94

64,24

64,22

67,28

62,69

66,97

57,49

Liczba uderzeń lub zagłębienie stożka

x

x

X

x

25

19

21

20

34

16

10

19

20

14

16

18

13

18

8

  1. Obliczenia

    1. Określenie wilgotności naturalnej Wn

0x01 graphic

dla parowniczki 1

wn1 = 38,55 %

dla parowniczki 2

wn2 = 40,07 %

czyli :

wn = (38,55 + 40,07 )/2 = 39,31 %

  1. Oznaczenie granicy plastyczności

0x01 graphic

dla parowniczki 13

wp1 = 27,32 %

dla parowniczki 14

wp2 = 29,94 %

czyli :

wp = 28,33 %

  1. Oznaczenie granicy płynności wg Casagrend'a

Po określeniu wilgotności parowniczek od 3 do 11a oraz liczbę uderzeń miseczki o podkładkę nanosimy uzyskane wyniki na wykres zależności liczby uderzeń od wilgotności, który znajduje się na formularzu. Z wykresu odczytujemy wilgotność odpowiadającą 25 uderzeniom, w więc wilgotność główną granicy plastyczności badanego gruntu.

Wilgotność ta wynosi :

Wl = 72,05 %

  1. Oznaczanie wskaźnika konsystencji gruntu Ic

Po określeniu wilgotności parowniczek od 8 do 12b oraz określeniu głębokości zagłębienia stożka nanosimy uzyskane wyniki na wykres zależności zależności głębokości zagłębienia stożka do wilgotności, który znajduje się na formularzu. Z wykresu odczytujemy wilgotność odpowiadającą zagłębieniu stożka h= 14 mm.

Wskaźnik konsystencji wynosi :

Ic= 62,65%

  1. Stopień plastyczności

Stopień plastyczności oblicza się ze wzoru :

I

0x01 graphic

Il = 0,25

Stopień plastyczności jest większy od 0 więc stan gruntu określa się w zależności od jego wartości :

0 < Il ≤ 0,25 - stan twardoplastyczny

0,25 < Il ≤ 0,50 - stan plastyczny

Zależność została spełniona więc jest to stan twardoplastyczny

II

Drugi sposób ustalenia stanu gruntu:

Wskaźnik plastyczności Ip

Ip= Wl - Wp

Czyli :

Ip = 72,05 - 28,33

Ip = 43,72 %

Wp + 0,25 Ip < Wn ≤ Wp + 0,50 Ip

28,33 + 0,25 ⋅ 43,72 < 39,31 ≤ 28,33 + 0,50 ⋅ 43,72

39,26 < 39,31 ≤ 50,19

Jest to stan twardoplastyczny gruntu

  1. Nowy stopień plastyczności

Iln= A ( wn / Ic ) - B

Gdzie :

A = 0,000441 Ic 2 - 0,0602 Ic + 3,082

B = 0,000404 Ic 2 - 0,0550 Ic+ 2,322

A = 1,041

B = 0,462

Więc :

Iln = 1,85 ⋅ ( 39,91 / 62,65 ) - 0,462 = 0,20

  1. Wykresy

0x01 graphic

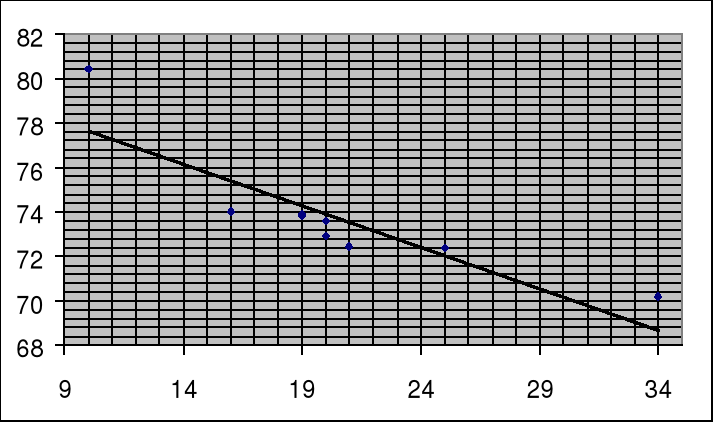

Liczba uderzeń

0x01 graphic
Zagłębienie stożka

  1. Wnioski

Celem ćwiczenia było określenie następujących wartości :

Wn = 39,31 % - wilgotność naturalna

Wp = 28,33 % - granica plastyczności

Wl = 72,05 % - granica płynności wg Casagrend'a

Ip = 43,72 - wskaźnik plastyczności

Il = 0,25 - stopień plasyczności

Iln = 0,20 - nowy stopień plastyczności

oraz określenie stanu gruntu - twardoplastyczny
