Temat ćwiczenia: Pomiary odchyłek kształtu, położenia i chropowatości czopów wału korbowego

Data wyk.ćw 1999.02.17

Data oddania ćw:

1999.02.24

Ocena:

Podpis asystenta

Podpis Kier.Zakł.

WSTĘP

Celem pomiarów weryfikacyjnych, w skład których wchodzą również pomiary odchyłek kształtu, położenia i chropowatości jest określenie zmian wymiarów luzów, odchyłek kształtu i odchyłek położenia osi i powierzchni elementów lub zespołów silnika. Zmiany te mogą być spowodowane procesami starzenia fizycznego silnika lub uszkodzeniami nagłymi jego węzłów konstrukcyjnych. Wyniki pomiarów weryfikacyjnych służą również do oceny intensywności zużycia elementów silnika i narastanie luzów w ich skojarzeniach. Ocena ta jest niezbędna do prognozowania terminu kolejnej naprawy silnika oraz do podejmowania działań zapobiegających nadmiernej intensywności zużycia. W zakres pomiarów weryfikacyjnych wchodzą pomiary warsztatowe oraz pomiary specjalne określone konstrukcją silnika oraz wymagania stawiane przez DTR. Pomiary warsztatowe wykonuje się metodami i przyrządami pomiarowymi dobranymi zależnie od stosowanej metody pomiaru, kształtu mierzonego elementu , dokładności wykonywania pomiaru, chropowatości powierzchni ograniczającej, rodzaju wymiaru, wartości liczbowej wymiaru oraz pracochłonności i kosztu wykonania pomiaru. Nasze pomiary ograniczały się do wykorzystania dwóch przyrządów pomiarowych: mikromierza i pryzmy z czujnikiem zegarowym.

SPOSOBY WYKONANIA POMIARÓW

0x08 graphic

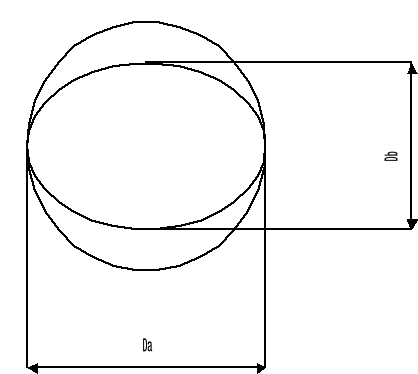

Owalności

Δo = 0x01 graphic

0x08 graphic
Graniastości

δ = 0x01 graphic

S - współczynnik wykrywalności

zależny od kąta ∝ pryzmy i

krotności graniastości

Δg = Wmax - Wmin

0x08 graphic

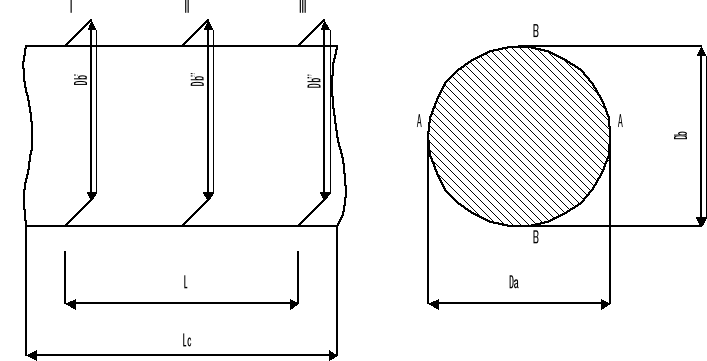

Lc- długość czopa

L- odległość między krańcowymi przekrojami

D- średnica czopa głównego

d- średnica czopa korbowego

Niewalcowości

0x08 graphic

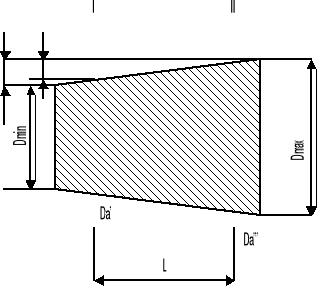

Stożkowość przekroju A-A

Δs= 0x01 graphic

Stożkowatość przekroju B-B

Δs= 0x01 graphic
0x01 graphic

0x08 graphic

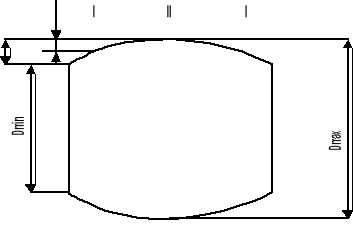

Baryłkowatość przekroju A-A i B-B

Δb=0x01 graphic

Δb=0x01 graphic

0x08 graphic

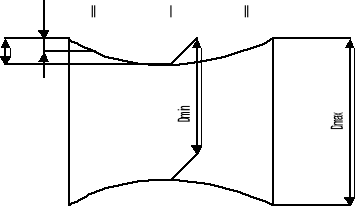

Siodłowatość przekroju A-A i B-B

Δgd= 0x01 graphic

Δsd= 0x01 graphic
0x01 graphic

Wszystkie pomiary wykonywane są od tzw. wolnego końca wału korbowego.

Aby określić stopień zużycia wału korbowego, który poddaliśmy pomiarom należy porównać wyniki z kart weryfikacyjnych z danymi z DTR-u ( dokumentacji techniczno-ruchowej silnika ).

LITERATURA

Przewodnik po ćwiczeniach laboratoryjnych

Leszek Piaseczny : „Technologia naprawy okrętowych silników spalinowych”

graniastośĆ

Nr czopa gł.

L.p. pomia-ru

Pomia-ry n=5

Średnice czopa [mm] w przekrojach

i-i

ii-ii

iii-iii

w'max

w'min

W”max

w”min

w”max

w”min

I

1

0,1

0

0,12

0

2

0,1

0

0,12

0

3

0,1

0

0,12

0

4

5

Σ= xi [mm]

0,3

0

0,36

0

X [mm]

0,1

0

0,12

0

S,Sr [mm]

0,10000009

0

0,1200012

0

ε [mm]

0,00000009

0

0,0000012

0

N=X +/- ε

0,00000009

0

0,0000012

0

Błąd graniastości [mm]

δk'

δk''

δk'''

0,05

0,06

α

90

s

2

Przyrząd pomiarowy

Zakres [mm]

działka elementarna

Pryzma z czujnikiem zegarowym

10

0,01

graniastośĆ

Nr czopa gł.

L.p. pomia-ru

Pomia-ry n=5

Średnice czopa [mm] w przekrojach

i-i

ii-ii

iii-iii

w'max

w'min

W”max

w”min

w”max

w”min

I

1

0,06

0

0,03

0

2

0,06

0

0,03

0

3

0,06

0

0,03

0

4

5

Σ= xi [mm]

0,18

0

0,09

0

X [mm]

0,06

0

0,03

0

S,Sr [mm]

0,0600006

0

0,0300003

0

ε [mm]

0,0000006

0

0,0000003

0

N=X +/- ε

0,0000006

0

0,0000003

0

Błąd graniastości [mm]

δk'

δk''

δk'''

0,03

0,045

α

90

s

2

Przyrząd pomiarowy

Zakres

działka elementarna

10

0,01

owalność

Nr czopa gł.

L.p. pomia-ru

Pomia-ry n=5

Średnice czopa [mm] w przekrojach

i-i

ii-ii

iii-iii

Da'

Db”

Da'

Db”

Da'

Db”

I

1

105,44

105,42

105,39

105,4

105,41

105,42

2

105,44

105,42

105,39

105,4

105,41

105,42

3

105,44

105,42

105,39

105,4

105,41

105,42

4

5

Σ= xi [mm]

316,32

316,26

316,17

316,2

316,23

316,26

X [mm]

105,44

105,42

105,39

105,4

105,41

105,42

S,Sr [mm]

105,441

105,421

105,391

105,401

105,411

105,421

ε [mm]

0,001

0,001

0,001

0,001

0,001

0,001

N=X +/- ε

+/- 0,001

+/- 0,001

+/- 0,001

+/- 0,0001

+/- 0,001

+/- 0,001

Błąd owalności [mm]

Δo'

Δo

Δo'''

0,01

0,005

0,005

Przyrząd pomiarowy

Zakres

działka elementarna [mm]

Mikrometr

0,01

owalność

Nr czopa gł.

L.p. pomia-ru

Pomia-ry n=5

Średnice czopa [mm] w przekrojach

i-i

ii-ii

iii-iii

Da'

Db”

Da'

Db”

Da'

Db”

I

1

95,42

95,4

95,4

95,39

95,41

95,39

2

95,42

95,4

95,4

95,39

95,41

95,39

3

95,42

95,4

95,4

95,39

95,41

95,39

4

5

Σ= xi [mm]

286,26

286,2

286,2

286,17

286,23

286,17

X [mm]

95,42

95,4

95,4

95,39

95,41

95,39

S,Sr [mm]

95,4209

95,4009

95,4009

95,3909

95,4109

95,3909

ε [mm]

0,0009

0,0009

0,0009

0,0009

0,0009

0,0009

N=X +/- ε

+/- 0,0009

+/-0,0009

+/-0,0009

+/-0,0009

+/-0,0009

+/-0,0009

Błąd owalności [mm]

Δo'

Δo

Δo'''

0,03

0,015

0,03

Przyrząd pomiarowy

Zakres

działka elementarna [mm]

Mikrometr

0,01

niewalcowość

Nr czopa gł.

L.p. pomia-ru

Pomia-ry n=5

Średnice czopa [mm] w przekrojach

a-a

b-b

I

1

105,44

105,39

105,41

105,42

105,4

105,42

2

105,44

105,4

105,42

105,41

105,4

105,42

3

105,44

105,4

105,42

105,42

105,4

105,42

4

5

Σ= xi [mm]

316,31

316,29

316,25

316,25

316,2

316,26

X [mm]

105,436

105,43

105,416

105,416

105,4

105,42

S,Sr [mm]

105,359

105,4306

105418

105,418

105,401

105,421

ε [mm]

0,077

0,0006

0,02

0,02

0,001

0,001

N=X +/- ε

+/- 0,077

+/- 0,0006

+/- 0,02

+/- 0,02

+/- 0,001

+/- 0,001

Błąd stożkowości Δs

0,0012

0,0002

błąd baryłkowości Δb

0,01

0,025

Błąd siodłowości Δsd

0,01

0,025

Przyrząd pomiarowy

Zakres

działka elementarna

Mikrometr

0,01

Odległość między przekrojami I [mm]

50

niewalcowość

Nr czopa gł.

L.p. pomia-ru

Pomia-ry n=5

Średnice czopa [mm] w przekrojach

a-a

b-b

I

1

95,42

95,4

95,41

95,4

95,39

95,39

2

95,42

95,41

95,41

95,4

95,39

95,39

3

95,42

95,4

95,41

95,4

95,39

95,39

4

5

Σ= xi [mm]

286,26

286,21

286,23

286,2

286,17

286,17

X [mm]

95,42

95,4

95,41

95,4

95,39

95,39

S,Sr [mm]

95,29

95,405

95,4109

95,4009

95,3909

95,3909

ε [mm]

0,15

0,005

0,0009

0,0009

0,0009

0,0009

N=X +/- ε

+/- 0,15

+/- 0,005

+/- 0,0009

+/- 0,0009

+/- 0,0009

+/- 0,0009

Błąd stożkowości Δs

0,00075

0,00075

błąd baryłkowości Δb

0,025

0,015

Błąd siodłowości Δsd

0,025

0,015

Przyrząd pomiarowy

Zakres

działka elementarna [mm]

Mikrometr

0,01

Odległość między przekrojami I [mm]

40

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
