Podejście obiektowe

• Definiowanie obiektów

• Na podstawie ZROZUMIENIA opisu przypadków użycia - ale nie automatycznie

• use case zwykle nie odpowiada klasie -często funkcji

• Struktura klas nie wynika ze struktury przypadków użycia

• Opis struktury klas nie powinien zależeć od języka programowania w którym zostanie zaimplementowany

• Użycie abstrakcyjnych zależności i powiązań

• Object Modeling Technique

Pojęcie Obiektu

• Konglomerat danych i funkcji

• Zapobieganie użyciu błędnych struktur danych z funkcjami

• Umożliwia “dziedziczenie” kodu

• Rozbudowa skomplikowanego kodu bez “zrozumienia”

• Ukrycie kodu wraz z możliwością modyfikacji kodu

Interface i Implementacja

• Rozdział obiektów na:

• Interface

• publiczne zmienne

• publiczne typy

• publiczne metody (tylko nagłówek)

• Implementacja

• ukryta

• kod funkcji publicznych

• funkcje prywatne

Analiza a obiekty

• Głównie interface

• publiczne zmienne (Atrybuty)

• publiczne funkcje (Operacje)

• Związki miedzy obiektami (Associations)

• interface

• wpływa na implementację

• konieczność nawigacji między klasami

• różnice zależne od języka

Elementy diagramu klas

• Klasa

• Atrybuty (Attributes)

• Operacje (Operations)

• Dziedziczenie (Generalization)

• Związek (Association)

• Ilość elementów z dowiązanych

• Ilość elementów dowiązywanych

• Nawigacja

Przykład Narzędzi

• UML Umbrello

• Diagramy

• Use case

• Class

• Graficzna reprezentacja

• Generowanie kodu

• Ograniczenia - brak kodowania związków

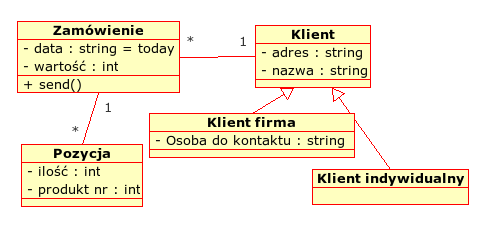

Diagram Klas

•
  System zamówień

• Wygenerowany kod klasy klient

import Klient;

/**

* Class Klient indywidualny

*

*/

public class Klient indywidualny extends Klient {

// Fields

// Methods

// Constructors

// Accessor Methods

// Operations

}

Klasa Zamówienie

import java.util.*;

/** Class Zamówienie */

public class Zamówienie {

private String data = "today";

private int wartość;

private String getData ( ) { return data; }

/** Set the value of data */ private void setData ( String value ) { data = value }

/** Get the value of wartość @return the value of wartość */

private int getWartość ( ) { return wartość; }

private void setWartość ( int value ) { wartość = value; }

public send ( ) {

}

}

---
