Politechnika Lubelska
Wydział Elektryczny
Laboratorium urządzeń i procesów elektrotermicznych
Temat: Badanie układów wewnętrznej kompensacji i strefowej regulacji mocy indukcyjnych urządzeniach grzejnych.
Wykonał:
Rybicki Zbigniew
Jarosław Wójcik
Rafał Sieńko
Grupa ED 8.3
Badanie wewnętrznej kompensacji mocy biernej.
Pomiary wykonujemy dla napięcia U1=const. zmieniając pojemność C.
Schemat pomiarowy:
Rys.1 Układ do badania wewnętrznej kompensacji mocy biernej
Tabela pomiarowa:
U1=50V
Uc |
Us |
I1 |
Ic |
P1 |
P2 |
C |
Zz |
R2 |
X2 |
cosϕ |
η |
V |
V |
A |
A |
W |
W |
μF |
Ω |
Ω |
Ω |
- |
- |
41 |
39 |
2,1 |
0 |
82,7 |
67,5 |
0 |
23,81 |
15,31 |
18,24 |
0,79 |
0,82 |
41,2 |
39,2 |
1,95 |
0,275 |
83,7 |
67,5 |
22 |
25,64 |
17,75 |
18,50 |
0,86 |
0,81 |
41,2 |
39,2 |
1,85 |
0,525 |
83,7 |
69 |
43,1 |
27,03 |
20,16 |
18,00 |
0,90 |
0,82 |
40,8 |
38,8 |
1,75 |
0,75 |
83,2 |
69 |
63,1 |
28,57 |
22,53 |
17,57 |
0,95 |
0,83 |
41 |
39 |
1,7 |
0,95 |
83,4 |
70,5 |
82,8 |
29,41 |
24,39 |
16,43 |
0,98 |
0,85 |
43 |
38,8 |
1,7 |
1,225 |
85 |
73 |
103,8 |
29,41 |
25,26 |
15,07 |
1,00 |
0,86 |
40 |
38,5 |
1,75 |
1,42 |
87,5 |
74 |
124,3 |
28,57 |
24,16 |
15,25 |
1,00 |
0,85 |
39,5 |
38,2 |
1,8 |
1,675 |
90 |
76 |
146,3 |
27,78 |
23,46 |
14,88 |
1,00 |
0,84 |
Przykłady obliczeń:

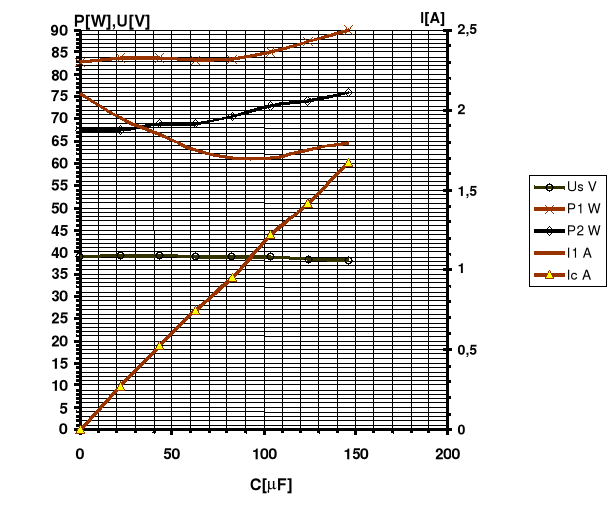

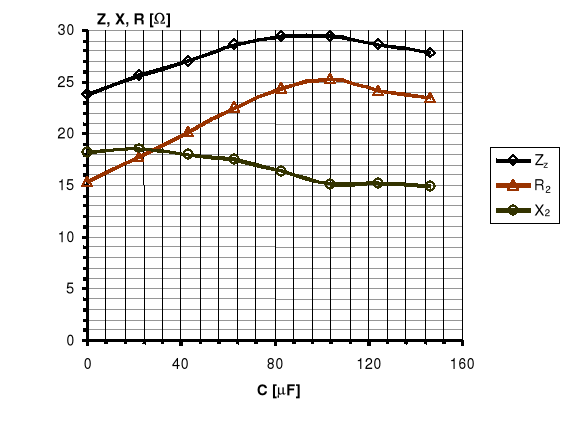

Wykresy.
2. Badanie strefowej regulacji mocy grzejnej.
Pomiary wykonujemy według schematu jak na rysunku 1 przełączając:
Uzwojenie kompensacyjne z zk1 na zk2
Sondę napięciową z zS1 na sondę ruchomą zS2
Pomiary wykonujemy dla I1=2,5 A
a). Prawa połowa wzbudnika.
Tabela pomiarowa:
I1=2,5A
Us |
U1 |
Ic |
P1 |
P2 |
C |
Zz |
R2 |
X2 |
cosϕ |
η |
P2b |
||
V |
V |
A |
W |
W |
μF |
Ω |
Ω |
Ω |
- |
- |
W |
||
Prawa połowa wzbudnika |
|||||||||||||
23,5 |
59 |
0 |
120 |
47,5 |
0 |
23,60 |
7,60 |
22,34 |
0,81 |
0,40 |
|
||
24,5 |
60 |
0,15 |
125 |
50 |
22 |
24,00 |
8,00 |
22,63 |
0,83 |
0,40 |
|
||
25,2 |
60,5 |
0,32 |
130 |
53 |
44,1 |
24,20 |
8,48 |
22,67 |
0,86 |
0,41 |
|
||
26 |
61 |
0,5 |
130 |
55 |
64,1 |
24,40 |
8,80 |
22,76 |
0,85 |
0,42 |
|
||
26,2 |
62 |
0,65 |
132,5 |
57,5 |
83,8 |
24,80 |
9,20 |
23,03 |
0,85 |
0,43 |
|
||
27,2 |
63 |
0,84 |
140 |
63 |
105,9 |
25,20 |
10,08 |
23,10 |
0,89 |
0,45 |
|
||
27,5 |
63,5 |
1 |
140 |
65 |
124,3 |
25,40 |
10,40 |
23,17 |
0,88 |
0,46 |
|
||
28,1 |
64 |
1,21 |
145 |
67,5 |
146,3 |
25,60 |
10,80 |
23,21 |
0,91 |
0,47 |
|
||
Lewa połowa wzbudnika |
|||||||||||||
24 |
60 |
0 |
120 |
47,5 |
0 |
24,00 |
7,60 |
22,76 |
0,80 |
0,40 |
47,500 |
||
25 |
61 |
0,15 |
130 |
50 |
22 |
24,40 |
7,98 |
23,06 |
0,85 |
0,38 |
49,890 |
||
25,5 |
61 |
0,3 |
130 |
52,5 |
44,1 |
24,40 |
8,33 |
22,93 |
0,85 |
0,40 |
52,059 |
||
26 |
62 |
0,462 |
130 |
55 |
64,1 |
24,80 |
8,63 |
23,25 |
0,84 |
0,42 |
53,954 |
||
26,5 |
62 |
0,6 |
132,5 |
56,3 |
83,8 |
24,80 |
8,73 |
23,21 |
0,85 |
0,41 |
54,536 |
||
27,1 |
64 |
0,75 |
140 |
60,5 |
105,9 |
25,60 |
9,24 |
23,87 |
0,88 |
0,41 |
57,744 |
||
27,4 |
64 |
0,9 |
140 |
62,5 |
124,3 |
25,60 |
9,36 |
23,83 |
0,88 |
0,42 |
58,531 |
||
27,9 |
64 |
1,07 |
140 |
64 |
146,3 |
25,60 |
9,34 |
23,83 |
0,88 |
0,42 |
58,390 |
Przykłady obliczeń:

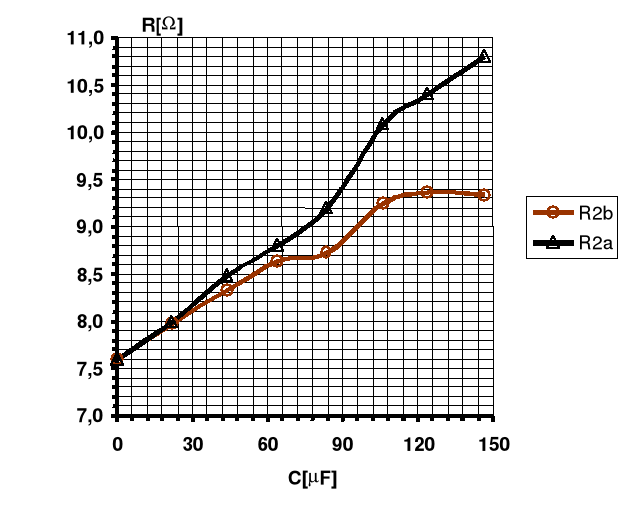

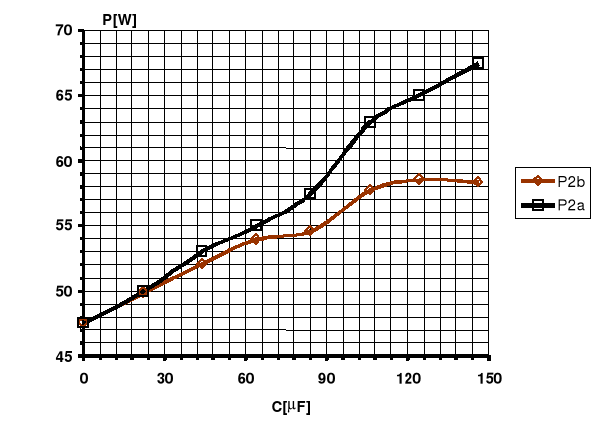

Wykresy:

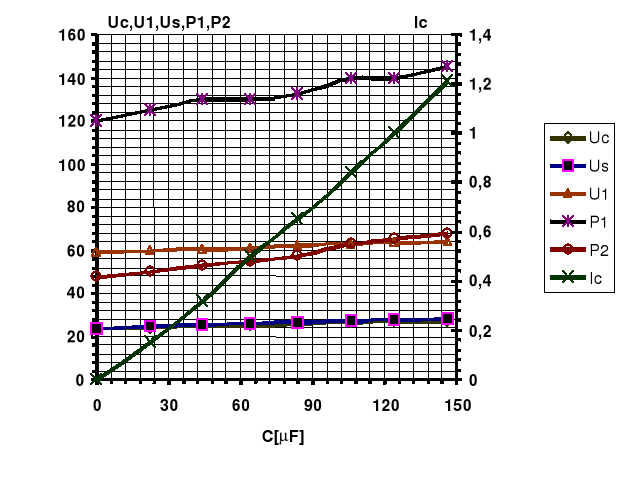

Prawa połowa wzbudnika:

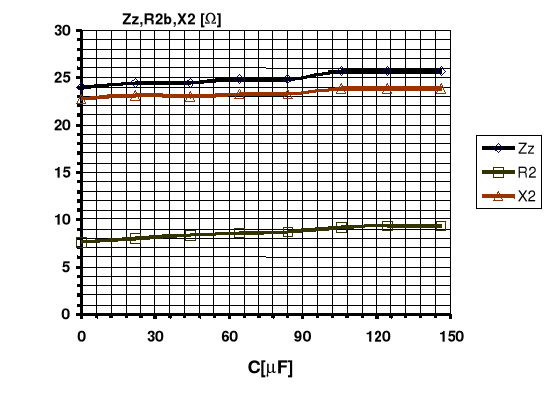

Lewa połowa wzbudnika.
3. Wnioski:
Z przeprowadzonych pomiarów dla wewnętrznej kompensacji wynika:
Współczynnik mocy zwiększa się wykładniczo wraz ze wzrostem pojemności , aż do wartości ustalonej dla C=100μF
Sprawność układu rośnie ze wzrostem pojemności, waha się w granicach 80%
Z pomiarów dla strefowej regulacji mocy biernej wynika:
Reaktancja . rezystancja i impedancja układu zmienia się nieznacznie wraz ze wzrostem pojemności, dla prawej jak i lewej połowy uzwojenia wzbudnika.
Efektywność regulacji jest lepsza w wzbudniku o mniejszym współczynniku mocy (prawa połowa wzbudnika).
Moc wydzielona P2 jest większa dla wzbudnika bez uzwojenia zk2 (prawa połowa wzbudnika).
Straty mocy w uzwojeniu wzbudnika i kompensacyjnym zależą od właściwego doboru wymiarów uzwojeń i ich usytuowania.
