Politechnika Śląska

Wydział AEiI

Laboratorium

z Elektroniki

Układy tyrystorowe

Grupa 4., sekcja 8.

Grzegorz Witek

Marcin Pocztowski

Dariusz Rozwadowski

1) Tyrystorowy prostownik z mostkiem Graetza

Schemat układu pomiarowego:

0x08 graphic

Wyniki pomiarów dla obciążenia rezystancyjnego zostały przedstawione w tabelce :

kąt zapłonu [°]

Uwy [V]

0,0

14,98

22,5

14,21

45,0

12,72

67,5

10,51

90,0

7,86

112,5

5,42

135,0

3,09

157,5

1,21

180,0

0,00

Um gdy  = 90o: Um=Uśr =   ,[V]  , [V]

0x08 graphic
Napięcie średnie w funkcji kąta zapłonu :

Wyniki pomiarów dla obciążenia RL zostały przedstawione w tabelce :

kąt zapłonu [°]

Uwy [V]

0,00

10,81

20,00

10,47

40,00

9,11

60,00

7,69

80,00

5,62

100,00

3,57

120,00

1,81

140,00

0,75

160,00

0,12

180,00

0,00

0x08 graphic

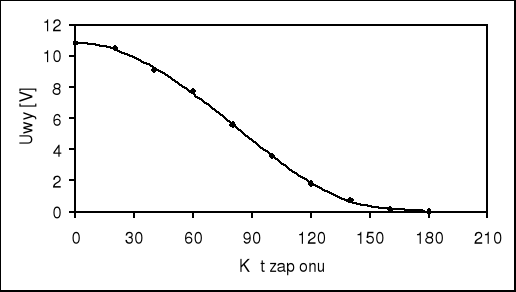

Napięcie średnie w funkcji kąta zapłonu :

2) Dwupołówkowy układ tyrystorowy (pomiary wykonane przez drugą podsekcję)

Wyniki pomiarów dla obciążenia rezystancyjnego zostały przedstawione w tabelce :

kąt zapłonu [°]

Uwy [V]

8,18

9,69

24,55

9,21

40,91

8,25

57,27

7,20

73,64

5,96

90,00

4,10

106,36

2,97

122,73

2,11

139,09

1,13

147,27

0,89

Um gdy  = 90o: Um=Uśr =   ,[V]  , [V]

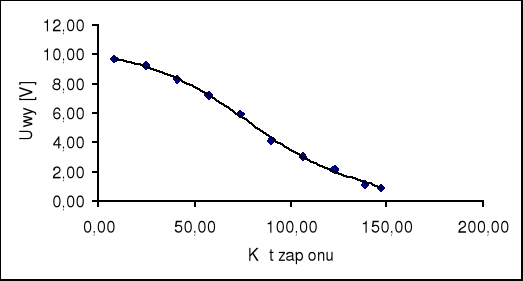

Napięcie średnie w funkcji kąta zapłonu :

0x08 graphic

Wyniki pomiarów dla obciążenia RL zostały przedstawione w tabelce :

kąt zapłonu [°]

Uwy [V]

8,18

10,94

24,55

9,95

40,91

8,03

57,27

5,35

73,64

4,15

90,00

2,75

106,36

1,93

122,73

1,29

139,09

0,61

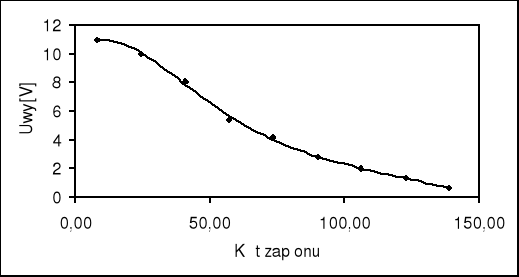

Napięcie średnie w funkcji kąta zapłonu :

0x08 graphic

2) Układ z zastosowaniem triaka

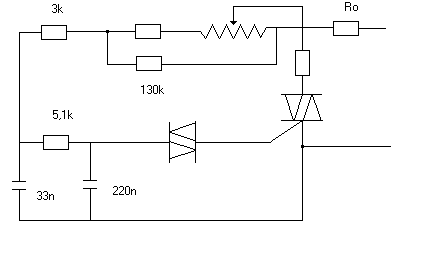

Schemat układu :

0x08 graphic

0x08 graphic

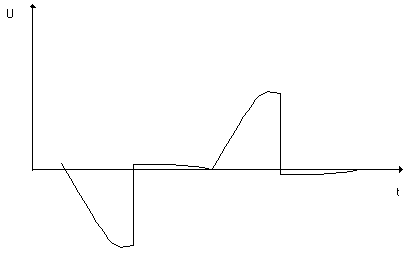

Zaobserwowana zależność ma oscyloskopie :

4) Wnioski

Tyrystory są niezwykle ważnymi elementami współczesnej elektroniki. Najczęściej pełnią rolę sterowanych kluczy elektrycznych. Na ćwiczeniu laboratoryjnym mieliśmy okazję poznać trzy układy oparte na tyrystorach. Pierwszym z nich był układ z mostkiem Graetza. Obwód taki pozwala w bardzo prosty sposób regulować wartości napięcia wyprostowanego. Drugi układ pozwalał na wygenerowanie na wyjściu sygnału zmiennego przy wykorzystaniu nieskomplikowanych układów. Trzeci układ jest wykorzystywany do ciągłej zmiany mocy dostarczanej do odbiornika. Zastosowano tutaj bardziej złożona odmiana tyrystora : triak. Obwód taki jest szeroko stosowany w układzie ściemniacza światła.
