Temat: Badanie transformatora trójfazowego.

I.Wstęp teoretyczny.

Transformatorem nazywamy urządzenie elektryczne, służące do przetwarzania energii elektrycznej prądu przemiennego o pewnym napięciu na energię elektryczną o napięciu wyższym lub niższym. Transformator działa na zasadzie indukcji wzajemnej dwóch uzwojeń: pierwotnego i wtórnego.

Transformatory można podzielić na następujące grupy:

a) transformatory energetyczne, stosowane w układach przesyłania i rozdziału energii elektrycznej (zwane transformatorami mocy lub siłowymi).

b) transformatory małej mocy, stosowane w automatyce, łączności, telemechanice i urządzeniach elektrycznych.

c) transformatory specjalne, do których można zaliczyć przekładniki pomiarowe, przesuwniki fazowe, transformatory regulacyjne, prostownikowe, probiercze, spawalnicze i szereg innych.

Budowa transformatora trójfazowego.

Transformator jednofazowy zbudowany jest z conajmniej dwóch uzwojeń
(pierwotnego i wtórnego), które wykonane są z drutu miedzianego nawinięte na izolacyjny
korpus. Nałożone są na rdzeń ferromagnetyczny wykonany z blach stalowo
krzemowych. Niektóre typy transformatorów jednofazowych mogą mieć po stronie fazowej kilka lub kilkanaście cewek izolowanych od siebie, które posiadają różne liczby zwojów. Przy analizie napięć transformatorów należy uczynić założenie, że uzwojenia są nawinięte jednokierunkowo, czyli że prąd płynący w każdym uzwojeniu danej kolumny od „początku” do „końca” daje przepływ skierowany w tę sama stronę.

Stosowane są trzy rodzaje połączeń transformatorów: w gwiazdę, w trójkąt, w zygzak. Każdy układ połączeń oznacza się przyjętym symbolem: gwiazdę literami Y i y, trójkąt literami D id, zygzak literą z. Duże litery dotyczą strony wyższego, małe litery - strony niższego napięcia. Po stronie wyższego napięcia nie stosuje się układu połączeń w zygzak.

II. Przebieg ćwiczenia i pomiary.

2.Próba stanu jałowego.

Schemat pomiarowy:

0x01 graphic

U1[V]

I1[A]

Po[W]

U'1 [V]

I'1 [A]

Q0[var]

cosφ0[-]

IFe

Iμ

Xμ

RFe

1.

450

10

640

6750

0,667

7903,91

0,082

0,055

0,6640

5852,6

71191,41

2.

425

6

520

6375

0,400

4283,81

0,118

0,047

0,3970

9212,43

78155,05

3.

400

4,2

400

6000

0,280

2822,19

0,138

0,039

0,2770

12386,46

90000

4.

375

3,2

320

5625

0,213

2105,96

0,154

0,033

0,2110

15241,15

98876,95

5.

350

2,4

280

5250

0,160

1449,68

0,193

0,031

0,1570

18966,76

98437,5

6.

325

1,8

280

4875

0,120

970,82

0,277

0,033

0,1150

23482,66

84877,23

7.

250

0,9

160

3750

0,060

357,52

0,411

0,025

0,0550

36127,17

87890,63

Tabela pomiarowa i obliczeniowa:

Otrzymane wartości przeliczam na stronę GN. Wyniki obliczeń zestawione są w powyższej tabeli. Przykładowe obliczenia do pomiaru 4.

0x08 graphic

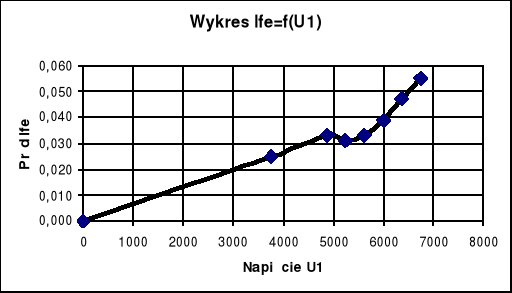

Charakterystyki P0=f(U1' ); I1=f(U1' ); Iμ=f(U1' ); IFe=f(U1' ); RFe=f(U1' ), Xμ=f(U1' ).

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

3. Przekładnia napięciowa transformatora.

Przekładnią napięciową transformatora nazywa się stosunek napięć międzyfazowych znamionowych uzwojenia górnego i dolnego napięcia w stanie jałowym:

0x01 graphic

4.Wyznaczanie parametrów zwarcia.

Schemat pomiarowy:

0x01 graphic

Ze względu na brak czasu dokonaliśmy tylko jednego pomiaru. Tabela pomiarów i wyników.

U1

I1z

P

P

P1z

cos

[V]

[A]

[W]

[W]

[W]

-

205

4,8

260

920

1180

0,692

0x01 graphic

Uzf

URf

Uxf

cosφZ

Zz

Rz

Xz

[V]

[%]

[V]

[%]

[V]

[%]

-

[Ω]

[Ω]

[Ω]

118,3

3,41

81,75

2,36

85,21

2,46

0,692

81,02

56,06

58,49

0x01 graphic

0x01 graphic

5.Badanie izolacji i wyznaczanie współczynnika absorpcji.

Rezystancję izolacji uzwojeń mierzyliśmy magaomomierzem o napięciu co najmniej 2,5 [kV].

a) Rezystnacja między uzwojeniem DN a kadzią:

po 15[s]

109,1[MΩ]

po 60[s]

123,2[MΩ]

wskaźnik

R60/R15

1,12

b) Rezystnacja uzwojeniem GN a kadzią:

po 15[s]

0,621[GΩ]

po 60[s]

0,868[GΩ]

wskaźnik

R60/R15

1,39

6.Pomiar rezystancji uzwojeń prądem stałym.

a) Pomiaru rezystancji uzwojenia DN dokonaliśmy mostkiem Thompsona, gdyż należało się spodziewać bardzo małych wartości rezystancji.

a1 - 0 78 [m

b1 - 0 80 [m

c1 - 0 80 [m

Średnia rezystancja uzwojeń wynosi:

0x01 graphic

b) Z kolei pomiaru rezystancji uzwojenia GN dokonaliśmy mostkiem Wheastone'a, gdyż rezystancja uzwojenia była duża i wynosiła 15,6 [Ω].

RST = 15,5 [ RRS = 15,5 [

7. Wyznaczanie napięcia dla danych podanych przez prowadzącego:

Dane: Szukane:

0x01 graphic
0x01 graphic

Wzory i obliczenia:

0x01 graphic

8. Uwagi końcowe i wnioski.

Celem ćwiczenia było zbadanie i wyznaczenie parametrów transformatora trójfazowego.

Badaliśmy parametry podczas próby zwarcia oraz dla stanu jałowego, a na podstawie tych pomiarów wyznaczyliśmy wykresy.

Przebieg wykresów dla stanu jałowego jest zgodny z przebiegami tych parametrów w literaturze.

Po próbie stany jałowego wykonaliśmy próbę stanu zwarcia. Na podstawie tego pomiaru wyznaczyłem impedancję zwarcia, a następnie impedancje gałęzi podłużnej i poprzecznej. Impedancja gałęzi poprzecznej schematu zastępczego jest wielokrotnie większa od impedancji gałęzi podłużnej.

Po tym pomiarze wyznaczyliśmy współczynnik absorpcji, odpowiednio dla DN i GN.

Następnie wykonaliśmy pomiary rezystancji uzwojeń dolnego i górnego napięcia. Rezystancję DN zmierzyliśmy przy pomocy mostka Thompsona - rezystancja była mała i mostek ten eliminuje wpływ przewodów łączeniowych na wynik pomiarów.

Rezystancję GN pomierzyliśmy mostkiem Wheastone'a - rezystancja była na tyle duża, ze nie było potrzeby eliminować wpływ przewodów mostkiem Thompsona.

2
