Politechnika Wrocławska Wydział Budownictwa Lądowego i Wodnego

HYDROGEOLOGIA

Ćwiczenie Projektowe z hydrogeologii inżynierskiej

Wykonał:

Sylwester Robacki

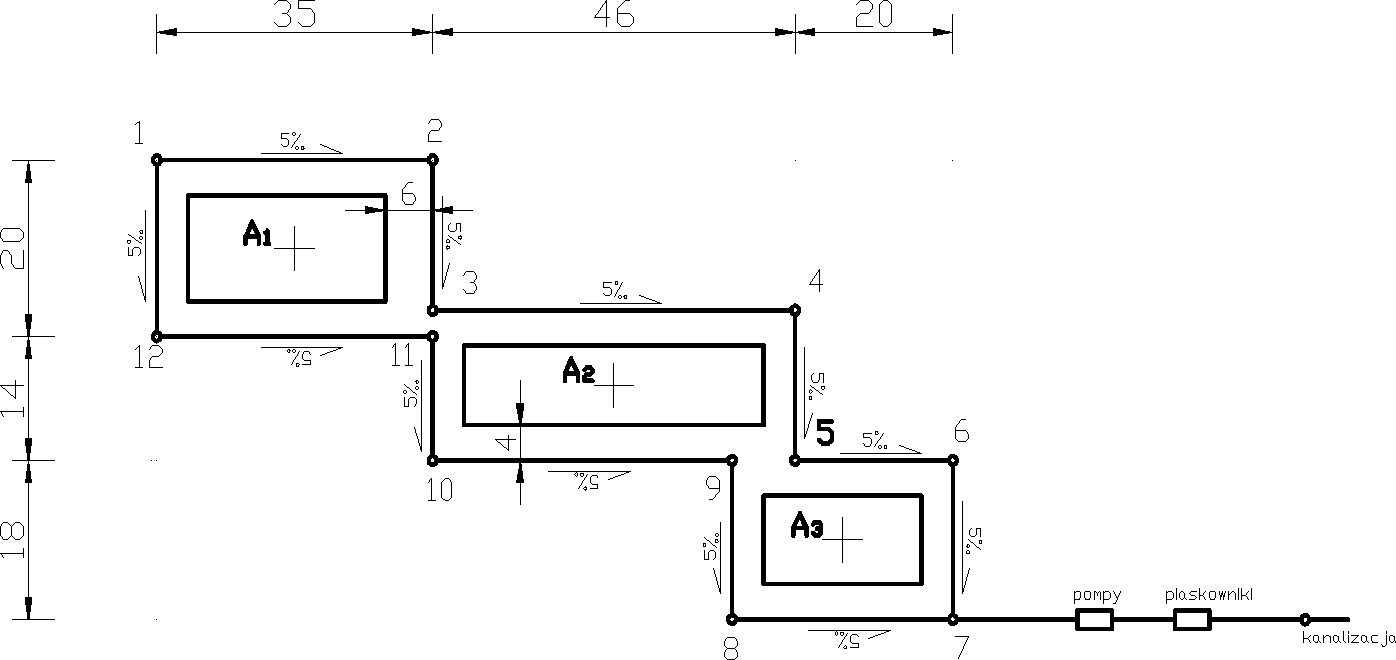

I. Obliczanie drenażu poziomego opaskowego.

1. Warunki wodne.

Maksymalny poziom wody 229,50 m n.p.m.

Minimalny poziom wody 228,30 m n.p.m.

Zakładany poziom wody po odwodnieniu 226,0 m n.p.m.

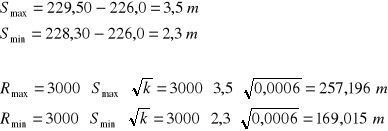

2.Wielkość depresji.

3.Wydatek jednostkowy drenów

promień rurki drenowej

zanurzenie rurociągu w warstwie wodonośnej

promień zasięgu działania drenowania

4. Wydatek I-go odcinka drenów

5. Wydatek II-go odcinka drenów.

6. Potrzebna średnica sączków.

Przyjmuję średnicę równa 45cm=0,45m

Przyjmuję spadek ciągów drenowych I=0,005

7. Wydatek sączków przy całkowitym napełnieniu.

współczynnik szorstkości wewnętrznych ścianek rur.. Rury kamionkowe

8. Prędkość przepływu wody przy całkowitym napełnieniu.

9. Rzeczywista prędkość przepływu..

• Stosunki wydatku wody do przepustowości rurociągu

Z wykresu 4. 25 odczytano

• Prędkość przepływu wody w sączkach

Prędkości mieszczą się w dopuszczalnym zakresie.

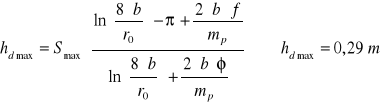

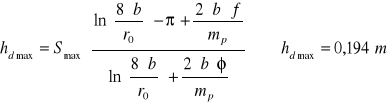

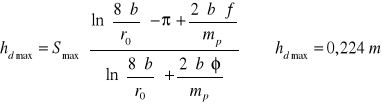

Obliczenie rzędnej depresji w środku wykopu ponad drenami.

Dla pola

z wykresu odczytano

oraz

z wykresu odczytano

Dla pola

z wykresu odczytano

oraz

z wykresu odczytano

Dla pola

z wykresu odczytano

oraz

z wykresu odczytano

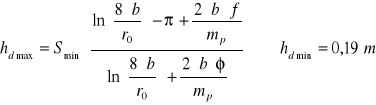

Maksymalne wzniesienie depresji ponad poziom drenów wyniesie

II. Obliczanie przepompowni.

1.Maksymalny dopływ wody do studzienki.

Przyjmując 4 włączenia na godzinę i czas pracy pompy równy czasowi postoju.

2. Objętość studzienki Zbiorczej.

Przyjęto studzienkę z kręgów betonowych o średnicy

3. Wysokość warstwy użytecznej.

Przyjęto

4. Wydatek pompy.

5.Obliczenie średnicy przewodu ssącego i tłoczącego.

• Średnica przewodu ssącego przy założeniu prędkości wody.

Przyjęto

• Średnica przewodu tłoczącego przy założeniu prędkości wody.

Przyjęto

6. Rzeczywista prędkość przepływu wody.

• W przewodzie ssącym.

• W przewodzie ssącym.

v

7. Straty na długości przewodu.(Nie wiem jak to policzyć)

• Przewód ssący

• Przewód tłoczny

III. Obliczenie piaskownika.

Ilość dopływającej wody:

Przyjęto:

Prędkość wody:

Czas przepływu:

Przekrój osadnika:

Długość piaskownika:

Przyjęto piaskownik o wymiarach:

IV. Obliczenie drenażu pionowego.

1.Warunki wodne.

Górny poziom wody 229,50 m n.p.m.

Dolny poziom wody 228,30 m n.p.m.

2. Obniżenie zwierciadła wody.

3. Głębokość studni poniżej zwierciadła wody.

• górnej


• dolnej


Studnia będą pracowały jako studnia doskonała

4. Promień zasięgu leja depresji.

5. Promień okręgu równoważnego powierzchni.

6. Całkowity wydatek studni.

Przyjęto studnie

Współczynnik przepuszczalności 1m zwilżonego filtra.

Potrzebna całkowita długość filtra.

Przyjęto długość pojedynczego filtra równą 1,9 m

Potrzebna ilość studni wynosi.

Przyjęto liczbę studni

Średni rozstaw studni wynosi.

Warunek Sichardta

Warunek Sichardta jest spełniony, zatem studnie będą wykorzystane.

Pozostałe warunki.

oraz

oraz

oraz

Warunki spełnione!

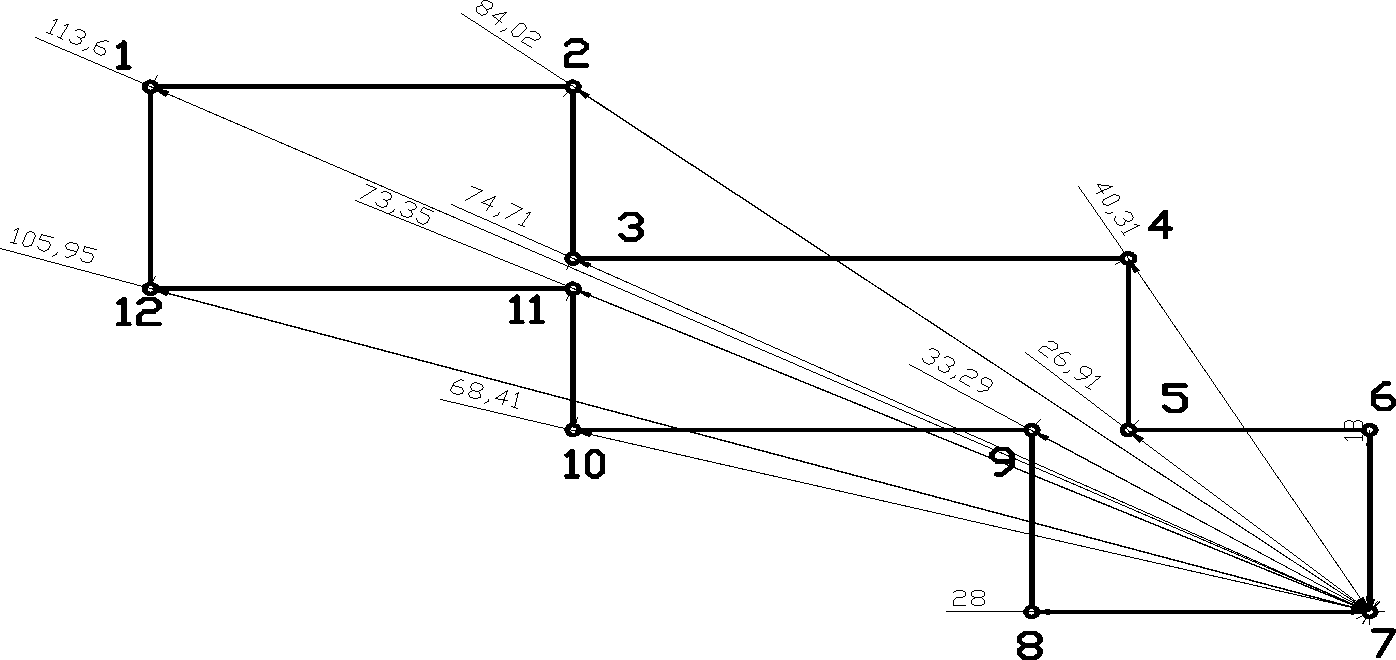

Sprawdzenie obniżenia zwierciadła wody w najniekorzystniejszym położonym punkcie odwadnianego wykopu:

Punkty	Odległość	ln(x)
X1	113,6	4,73268351
X2	84,02	4,43105487
X3	74,71	4,31361395
X4	40,31	3,69659958
X5	26,91	3,29249796
X6	18	2,89037176
X7	1	0
X8	28	3,33220451
X9	33,29	3,50525705
X10	68,41	4,22551901
X11	73,35	4,2952425
X12	105,95	4,66296728
	Suma	43,378

y - poziom wody w sprawdzanym punkcie, liczony od stropu warstwy nie przepuszczalnej.

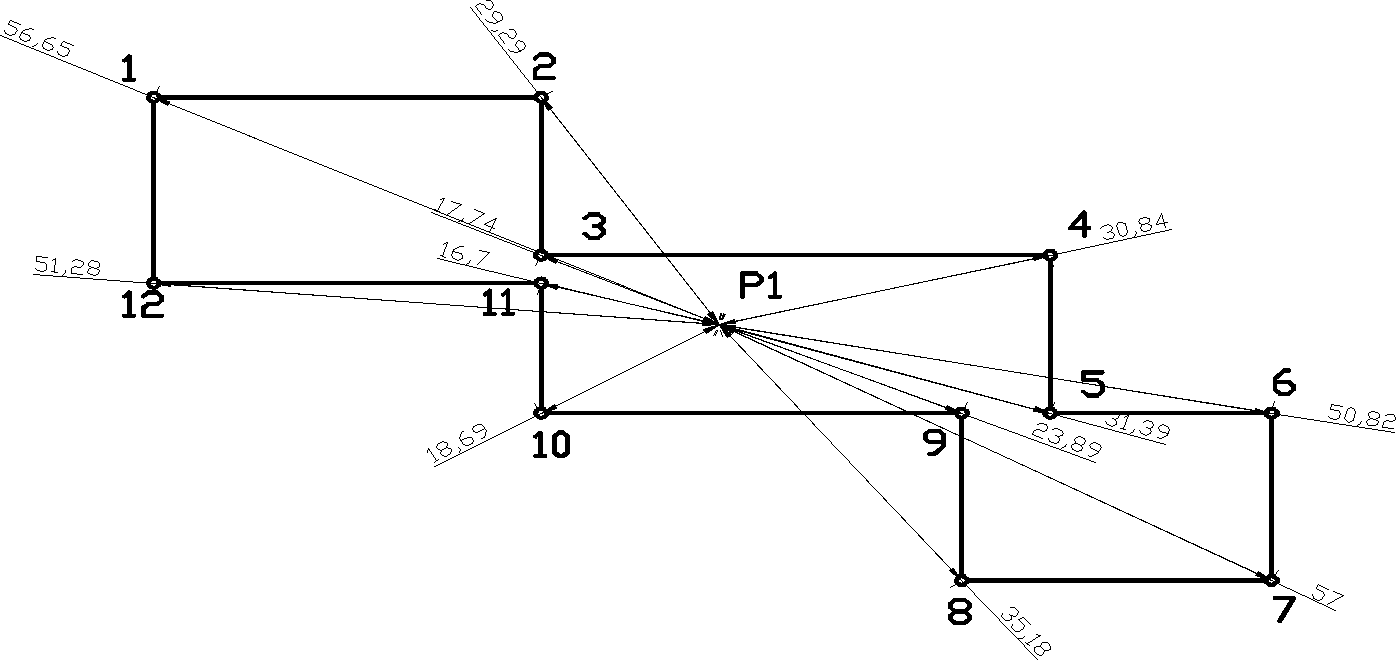

Punkt	odleglosc	ln(x)
X1	56,65	4,03689199
X2	29,29	3,37724616
X3	17,74	2,87582198
X4	30,84	3,42881255
X5	31,39	3,44648937
X6	50,82	3,92828998
X7	57	4,04305127
X8	35,18	3,56047774
X9	23,89	3,17345996
X10	18,69	2,92798862
X11	16,7	2,81540872
X12	51,28	3,93730081
	Suma	41,55

Rzędna depresji w punkcie P1:

Wnioski:

Instalacja jest dobrze zaprojektowana, ponieważ rzędna depresji w najniekorzystniej położonym punkcie odwadnianego wykopu, przy przyjętej ilości studni, obniży się poniżej założonej długości filtru.

---
