POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTRYCZNY

Laboratorium

Urządzeń Elektrycznych

Temat ćwiczenia: Badanie wyłącznika typu APU - 15.

wtorek godz. 8­­­­_­¹⁵

Data wykonania: 9.03.1999

Marcin Pietroń

Wojciech Portka

Grzegorz Jasiński

1.Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z budową i własnościami wyłącznika typu APU-15.

2. Pomiar przechyłu styków.

l=6.5 cm - odstęp między stykami głównymi;

l'=12.5 cm - odstęp między stykami opalnymi;

p'=0.6 cm - odstęp izolacyjny międzystykami;

3. Badanie napędu.

3.1 Pomiar siły niezbędnej dla załączania wyłącznika dźwignią napędu ręcznego,

Lp.	Fm [ kG ]	F [ kG]
1^*	6.0^*	8.28^*
2	6.1	8.42
3	5.9	8.14
Średnia	6.0	8.28

Przykładowe obliczenia dla *:

F=1.38*Fm=1.38*6.0=9,38 kG

3.2 Pomiar najmniejszej wartości napięcia, przy której działa napęd elektromagnesowy.

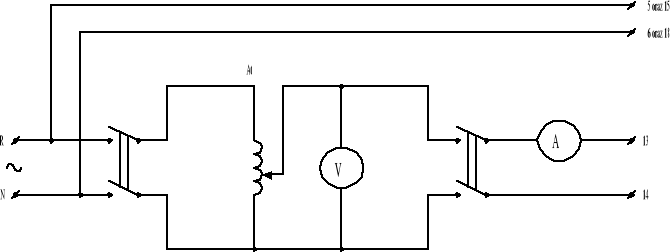

Schemat układu przy badaniu napędu elektromagnesowego.

Napęd elektromagnetyczny działa niepoprawnie ze względu na nie załączenie się przy napięciu 1.1U_n.

4. Sprawdzenie działania wyzwalaczy napięciowych.

Schemat układu do badaniu wyzwalaczy napięciowych.

4.1 Napięcie na zaciskach wyzwalacza zanikowego, przy którym następuje wyłączenie wyłącznika wynosi 104 V.

4.2 Napięcie na zaciskach wyzwalacza zanikowego, przy którym wyłącznik daje się załączyć wynosi 103 V.

4.3 Próba wyzwalacza wybijakowego zasilanego napięciem znamionowym wypadła pozytywnie.

4.4 Najmniejsza wartość napięcia, przy której następuje jeszcze zadziałanie wyzwalacza wybijakowego wynosi 84 V.

5. Sprawdzenie działania wyzwalaczy zwarciowych.

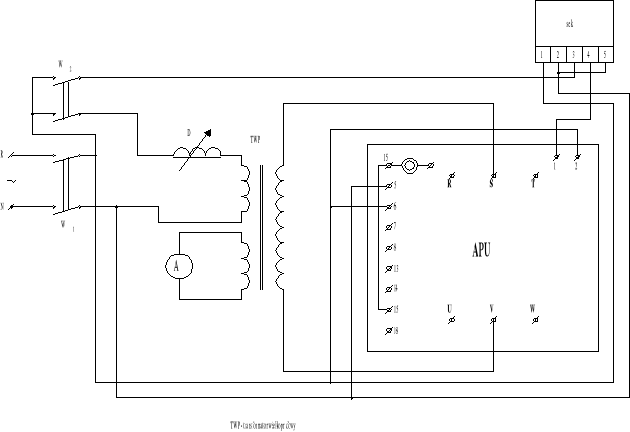

Schemat układu przy badaniu wyzwalaczy zwarciowych.

Tabela pomiarów:

Prąd nast. [A]	I [A]	t [s]
100	100	0.050
	110	0.060
	120	0.055
	130	0.065
	140	0.060
	150	0.062
	160	0.075
	170	0.065
	180	0.060
	190	0.065
	200	0.050
150	150	0.143
	160	0.165
	170	0.080
	180	0.070
	190	0.060
	200	0.062
200	200	0.090

6. Wnioski:

Analizując wyniki otrzymane podczas przeprowadzania ćwiczenia, należy stwierdzić że badany wyłącznik nie uzyskał wyników pozytywnych w każdej próbie. Do błędnego działania wyłącznika należy zaliczyć usterkę napędu elektromagnetycznego który nie załącza się przy napięciu 1.1 U_n. Pozostałe wyniki świadczą o prawidłowym działaniu wyłącznika. Na podstawie próby wyzwalaczy zwarciowych możemy powiedzieć że im mniejszy ustawiony prąd zwarciowy tym czas działania wyzwalacza jest krótszy, a przy ustawieniach większych prądów zwarciowych czasy działania wyzwalacza wzrosły.
