Działanie maszyny technologicznej napedzanej silnikiem elektrycznym zasilanym przez falownik pracujacej pod obciązeniem udarowym


Marcin Głogosz A 52

Temat: Działanie maszyny technologicznej napędzanej silnikiem elektrycznym zasilanym przez falownik pracującej pod obciążeniem udarowym

Wstęp:

Celem ćwiczenia było poznanie pracy prasy mimośrodowej napędzanej silnikiem prądu przemiennego zasilanym z falownika, podczas spęczania walcowej próbki, przy zasilaniu silnika prądem o parametrach wybranych na poprzednim ćwiczeniu.

Dane do obliczeń:

fp [Hz]

fzas [Hz]

tr [s]

th [s]

h [mm]

tp [s]

T=1/fzas

Tcyklu [s]

400

25

2,5

0,5

23

0,0025

0,04

0,865

Obliczenia:

Najpierw liczę energię pobraną przez silnik podczas cyklu pracy Tcyklu w tym celu korzystam ze wzoru:

0x01 graphic
[J]

Po obliczeniu całki otrzymujemy Ee=424,9 [J]

Interpretacją geometryczną energii elektrycznej jest pole pod wykresem P(t)

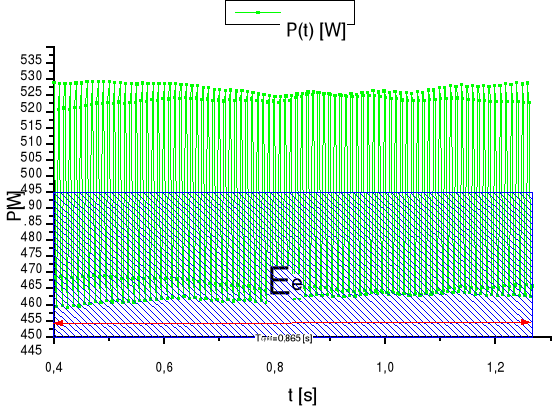

Wykres P(t) w czasie cyklu pracy:

0x01 graphic

Następnie liczę pracę użyteczną wykonaną przez maszynę podczas cyklu pracy:

0x01 graphic
[J]

Po obliczeniu całki otrzymujemy W=88,9 [J]

Interpretacją geometryczną pracy użytecznej jest pole pod wykresem F(s)

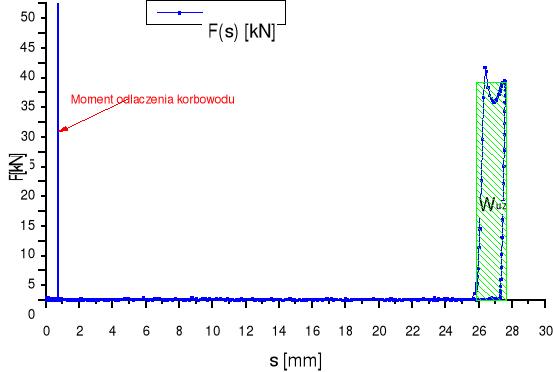

Wykres F(s) w czasie cyklu pracy:

0x01 graphic

Wzrost siły dla przesunięcia ok. 26 mm spowodowany jest spęczaniem próbki.

Znając energie pobraną przez silnik z sieci elektrycznej Ee i prace jaką wykonała prasa W liczę sprawność prasy podczas cyklu pracy:

0x01 graphic

Sprawność prasy wynosi η=20,9%

Wykresy:

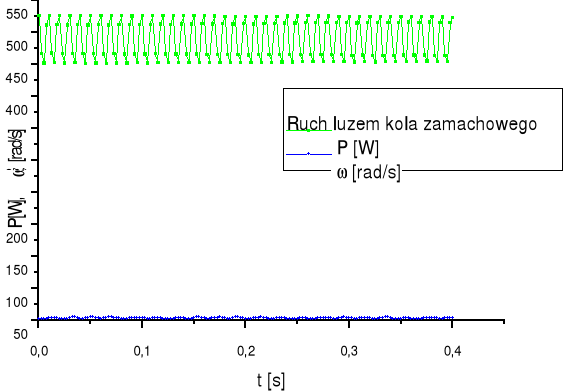

Ruch luzem koła zamachowego P(t) i ω(t)

0x01 graphic

Podczas ruchu luzem koła zamachowego moc czynna i prędkość obrotowa są stałe. Niewielkie zmiany prędkości silnika spowodowane są zakłóceniami zasilania i oporami ruchu.

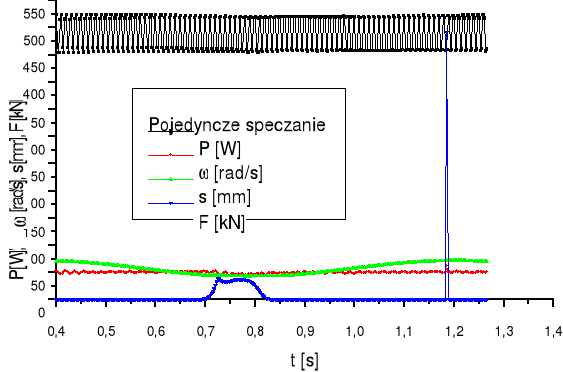

Pojedyncze spęczanie, oraz załączanie sprzęgła:

0x01 graphic

Na wykresie widać, że najwyższa siła jest wtedy, kiedy stempel jest najniżej, Moc silnika i prędkość obrotowa są stałe.

Cały pomiar

0x01 graphic

Na wykresie widać, że w momencie dołączenia wału z suwakiem (włączenie sprzęgła), prędkość obrotowa trochę maleje co jest spowodowane wzrostem obciążenia silnika. Drugi raz prędkość maleje w momencie zetknięcia stempla z próbką ponieważ w tej chwili również wzrasta obciążęnie. Na wykresie przemieszczenia widać że suwak nie zatrzymuje się idealnie w górnym położeniu co jest spowodowane bezwładnością sprzęgła. Moc silnika jest stała.

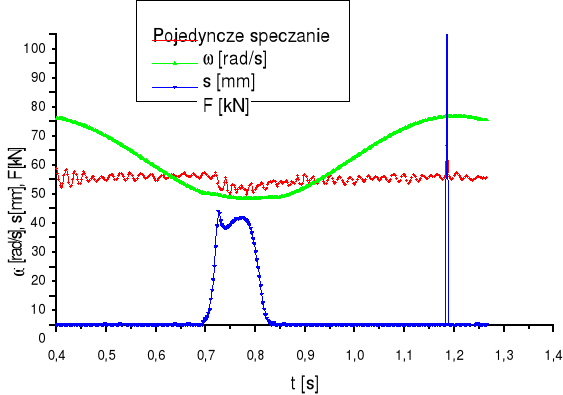

Moment skoku siły jest to chwila wyłączenia sprzęgła (odłączenie i zatrzymanie korbowodu), skutkiem zmniejszenia obciążenia jest chwilowy wzrost prędkości i skok siły prasy co dobrze widać na poniższym wykresie:

0x01 graphic

Wnioski:
