POLITECHNIKA CZĘSTOCHOWSKA

WYDZIAŁ ELEKTRYCZNY

REGULACJA PRĘDKOŚCI OBROTOWEJ SILNIKA

BOCZNIKOWEGO

Środa 10-12

Marcin Wroński

Rafał Strzelecki

Robert Kostecki

Grzegorz Pasamonik

Sławomir Flak

Artur Wyskok

Artur Maciążek

Paweł Szuliński

I. CEL ĆWICZENIA.

    1. Zapoznanie się z praktycznymi metodami regulacji prędkości obrotowej silników bocznikowych prądu stałego.

II. PARAMETRY MASZYN PRĄDU STAŁEGO WYKORZYSTANYCH W ĆWICZENIU.

( Silnik bocznikowy prądu stałego oraz prądnica prądu stałego, stanowiąca obciążenie charakteryzują jednakowe parametry znamionowe. )

Pn=1,5 KW nn=720 obr/min

Un=220 V Iwz=0,615 A

In=8,42 A

PRZEBIEG POMIARÓW.

Charakterystyka naturalna obciążenia n =f(Itw) silnika.

Lp.

UZ [V]

Iwz [A]

Itw [A]

n [obr/min]

1

220

0,569

0,6

648

2

220

0,569

2,4

640

3

220

0,56

3,8

628

4

220

0,56

5,8

625

5

220

0,555

7,4

624

6

220

0,555

7

625

7

220

0,555

7,8

625

8

220

0,555

10

625

Charakterystyki obciążenia n =f(Itw) przy zmianie strumienia wzbudzenia :

a). Charakterystyka przy podwyższonej wartości strumienia wzbudzenia.

Lp.

UZ [V]

Iwz [A]

Itw [A]

n [obr/min]

1

220

0,616

1

620

2

220

0,616

2

600

3

220

0,611

3,4

595

4

220

0,616

4,7

590

5

220

0,616

6,6

580

6

220

0,616

8

580

7

220

0,607

11,2

580

b). Charakterystyka przy obniżonej wartości strumienia wzbudzenia.

Lp.

UZ [V]

Iwz [A]

Itw [A]

n [obr/min]

1

220

0,513

2,2

675

2

220

0,513

3,6

675

3

220

0,513

6,4

675

4

220

0,513

8,2

675

5

220

0,509

9,6

670

3. Charakterystyki obciążenia n =f(Itw) przy zmianie napięcia zasilającego silnik.

a). Charakterystyka przy napięciu zasilania UZ=150 [V].

Lp.

UZ [V]

Iwz [A]

Itw [A]

n [obr/min]

1

150

0,401

1

530

2

150

0,401

2,6

530

3

150

0,406

4

520

4

150

0,406

6

520

5

150

0,406

8,3

520

6

150

0,406

10

520

b). Charakterystyka przy napięciu zasilania UZ=100 [V].

Lp.

UZ [V]

Iwz [A]

Itw [A]

n [obr/min]

1

100

0,271

1,2

450

2

100

0,261

3,2

410

3

100

0,271

4,4

413

4

100

0,271

6,5

413

5

100

0,266

8,6

413

6

100

0,266

10,6

400

4. Charakterystyki obciążenia n =f(Itw) przy zmianie rezystancji w obwodzie twornika.

a). Rezystancja twornika powiększona o pewną rezystancję Rd1.

Lp.

UZ [V]

Iwz [A]

Itw [A]

n [obr/min]

1

220

0,574

1

630

2

220

0,583

2,5

628

3

220

0,579

4,6

624

4

220

0,579

6,3

620

5

220

0,579

8,8

600

6

220

0,579

11

525

b). Rezystancja twornika powiększona o pewną wartość rezystancji Rd2>Rd1.

Lp.

UZ [V]

Iwz [A]

Itw [A]

n [obr/min]

1

220

0,579

1

595

2

220

0,569

2,5

548

3

220

0,574

4,4

490

4

220

0,574

6,6

410

5

220

0,574

8,5

330

IV. Zestawienie charakterystyk obciążeniowych n =f(Itw) silnika bocznikowego prądu stałego ( porównanie z charakterystyką naturalną ).

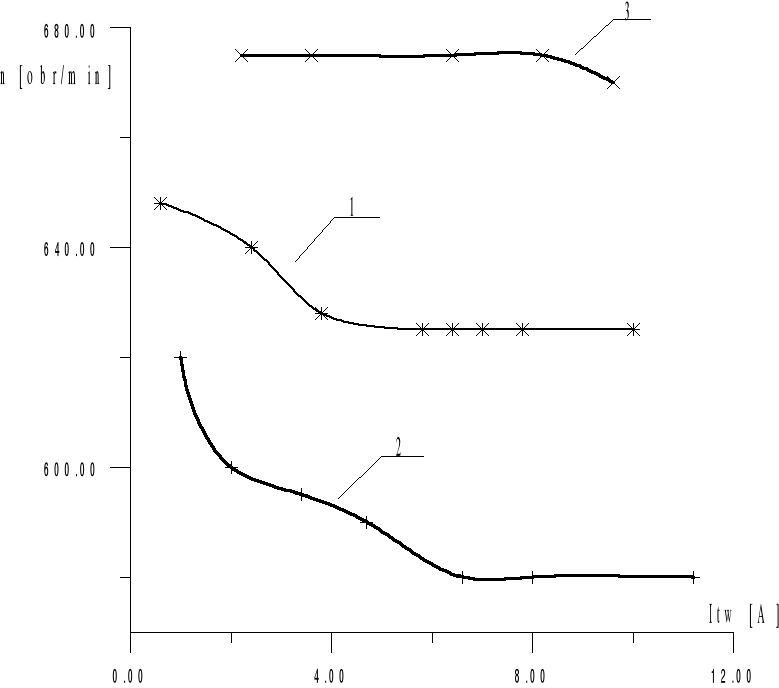

Rys. III.1. Charakterystyka naturalna n =f(Itw) oraz charakterystyki otrzymane w wyniku zmian strumienia wzbudzenia.

1 - Przebieg charakterystyki naturalnej ; 2 - Przebieg charakterystyki przy zwiększonym strumieniu wzbudzenia ; 3 - Przebieg charakterystyki przy zmniejszonym strumieniu wzbudzenia .

0x01 graphic

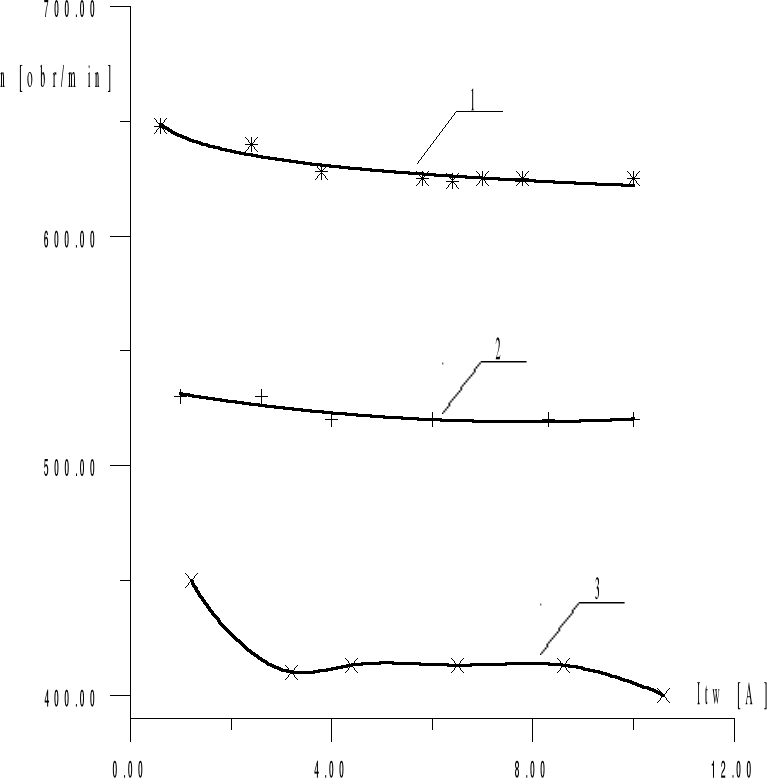

Rys. III.2. Charakterystyka naturalna n =f(Itw) oraz charakterystyki otrzymane w wyniku zmian napięcia.

1 - Przebieg charakterystyki naturalnej ; 2 - Przebieg charakterystyki przy zmniejszonym napięciu zasilania do 150 V ; 3 - Przebieg charakterystyki przy zmniejszonym napięciu zasilania do 100 V.

0x01 graphic

Rys. III.3. Charakterystyka naturalna n =f(Itw) oraz charakterystyki otrzymane w wyniku zmian rezystancji w obwodzie twornika.

1 - Przebieg charakterystyki naturalnej ; 2 - Przebieg charakterystyki przy zwiększeniu rezystancji w obwodzie twornika o wartość Rd1 ; 3 - Przebieg charakterystyki przy zwiększeniu rezystancji w obwodzie twornika o wartość Rd2 > Rd1.

0x01 graphic

V. Wnioski.

Analizę metod regulacji prędkości obrotowej silnika obrotowej silnika bocznikowego prądu stałego przeprowadzono w ćwiczeniu zdejmując charakterystyki obciążenia n = f(Itw) dla różnych parametrów obwodu silnika. Jako odniesienie wykorzystano charakterystykę naturalną obciążenia wynikającą z pracy znamionowej silnika.

Z pomiarów wynika, że regulacja prędkości obrotowej przez zmianę prądu wzbudzenia przy znamionowym napięciu zasilania jest możliwa „w dół” i „w górę” . Wzrost prądu wzbudzenia ( pkt. III.2.a ) powoduje wzrost strumienia w efekcie czego maleje prędkość silnika. Zależność w sposób oczywisty wynika ze wzoru :

Obniżenie prądu wzbudzenia ( pkt. III.2.b ) powoduje zmniejszenie strumienia , a zatem wzrost prędkości obrotowej.

Wykonane pomiary z włączoną rezystancją dodatkową w obwodzie twornika przy znamionowym napięciu zasilania ( pkt. III.4.a-b ) dowodzą , że ta metoda pozwala jedynie obniżać prędkość obrotową silnika. Takie zachowanie silnika wynika z faktu obniżenia napięcia na zaciskach twornika za pomocą rezystancji szeregowej. Regulacja ta jest nieekonomiczna , ze względu na pojawienie się dodatkowych strat na dołączonych rezystancjach i obniżenie sprawności silnika.

Kolejne charakterystyki obciążenia zdjęto przy zmianach napięcia zasilania ( pkt. III.3.a-b ). Jak wynika z pomiarów , obniżenie napięcia zasilania powoduje spadek prędkości obrotowej. Należy zwrócić uwagę, iż obniżenie napięcia prowadzi również do zmniejszenia prądu wzbudzenia ( strumienia wzbudzenia ). Ze względu na nieliniową zależność Φ = f(U), która ma kształt charakterystyki magnesowania , strumień maleje wolniej niż napięcie ( licznik wzoru na prędkość obrotową maleje szybciej niż mianownik ) i dochodzi do obniżenia prędkości obrotowej silnika.
