1. W połączeniu nitowym nity obliczamy z warunku na:

1. ścinanie

2. zginanie

3. naciski powierzchniowe

4. wyboczenie

5. Wał to element maszyny który jest

1. skręcany

2. skręcany i zginany

3. ściskany

4. zginany

6. Wartość momentu zginającego względem punku 0 jest równa:

1.
   M=500Nm

2. M=1000Nm

3. M=250Nm

4. M=100Nm

7.
   Wiedząc że Z1=10, Z2=20, Z3=15, Z4=30, Z5=20, Z6=40 przełożenie przedstawionego na schemacie reduktora wynosi:

1. 4

2. 6

3. 8

4. 12

27. Dokładność wykonania zębów koła zębatego sprawdzamy:

1. suwmiarką

2. mikrometrem

3. suwmiarką modułową

4. przyrządem z czujnikiem zegarowym

29. Jaka jest średnica podziałowa koła zębatego walcowego o zębach prostych dla liczby zębów z=20 i modułu m=3 mm ?

1. 100 mm

2. 80 mm

3. 120 mm

4. 60 mm

31. Jaka jest średnica podziałowa koła zębatego walcowego o zębach prostych? Liczba zębów z = 20, moduł m = 2mm,

1. d = 40mm

2. d = 50mm

3. d = 55mm

4. d = 60mm

34. Jaki moment M [Nm] wywiera klucz podczas odkręcania nakrętki jeśli ramię dźwigni klucza r= 0,25m, a siła przyłożona na końcu klucza wynosi F = 200N?

1. 100[Nm]

2. 50[Nm]

3. 25 [Nm]

4. 10[Nm]

35 Jaką drogę S przejedzie pojazd poruszający się z prędkością V = 60km/h w czasie
t=2,5 godziny?

1. S = 80km

2. S = 100km

3. S = 150km

4. S=200 km

36. Jaką energię potencjalną ma ciało o masie m = 2kg na wysokości h = 10m. Przyspieszenie ziemskie przyjmij g = 10m/s²

1. E_p = 200J

2. E_p = 400J

3. E_p = 4000J

d) E_p = 2000 J

40. Przekładnia z krzyżem maltańskim służy do

1. przekazywania ruchu przerywanego,

2. napędu wiertarek ręcznych,

3. przekazywania napędu w windach domowych,

4. w napędach pojazdów samochodowych,

49. Ile wynosi graniczna liczba zębów w kołach zębatych walcowych prostych dla kąta przyporu *=20^{0 .}

1. z_g=15

2. z_g=17

3. z_g=19

4. zg=25

58. W skład obiegu przedstawionego na wykresach wchodzą następujące przemiany

1.
   izotermiczna i adiabatyczna.

2. izotermiczna i izochoryczna.

3. izotermiczna i izobaryczna.

4. izobaryczna i izochoryczna.

60. Największa wartość siły F, wyznaczona z warunku równowagi, dla której ciało pozostaje
w spoczynku wynosi

61. Naprężenie normalne w pręcie o przekroju poprzecznym S =10⁻³m² rozciąganym siłą
F = 5·10³ N wynosi

1. 0,5 MPa

2. 5 MPa

3. 15 MPa

4. 50 Mpa

66. Oblicz całkowity koszt naprawy tokarki zakładając, że jej czas pracy wynosi 6 godzin, koszt zużytych materiałów 700 zł, a koszt roboczogodziny 80 zł.

1. 480 zł

2. 780 zł

3. 700 zł

4. 1180 zł

83. Jaka jest średnica podziałowa koła zębatego walcowego o zębach prostych dla liczby zębów z=20 i modułu m=3 mm ?

1. 100 mm

2. 80 mm

3. 120 mm

4. 60 mm

85. Ruch obrotowy jest przenoszony z koła I na koło II za pomocą łańcucha. Prędkość obwodowa koła I jest od prędkości obwodowej koła II

1. mniejsza

2. równa

3. większa

4. nie ma to związku

88. Moment pary sił działający na kierownicę samochodu o średnicy D=0,5 m i sile F=6N wynosi::

1. 6 Nm

2. 4 Nm

3. 3 Nm

4. 12 Nm

90. Jeżeli wał napędzający obraca się z prędkością n₁= 300 obrotów/min, a wał napędzany z prędkością n₂=600 obr/min, to przełożenie przekładni wynosi:

1. 2

2. ½

3. 3

d) 0,6

102. Rysunek przedstawia belkę przegubową obciążoną siłami P₁=200N, P₂=500N, P₃=300N przy czym odległość l=1 m. Wyznacz reakcje R_A i R_B w podporach i wybierz prawidłowe ich wartości

1. R_A= 50N, R_B= 100N

2. R_A= 100N, R_B= -100N

3. R_A= 20N, R_B= -40 N

4. R_A= -20N, R_B= 40N

103.
Na ciało sztywne działają wzdłuż jednej prostej trzy siły F1= 100N, F2= 40N, F3= 20N.
Jaką siłę należy przyłożyć do ciała, aby było ono w równowadze:

1. 100 N

2. 140 N

3. 120 N

4. 80 N

108. Na załączonym rysunku przedstawiono przypadki obciążenia elementów konstrukcyjnych. Twoim zadaniem jest określenie w którym z nich może wystąpić zjawisko wyboczenia:

122. Szybkość skrawania przy toczeniu wałka o średnicy d=50 mm i prędkości obrotowej wrzeciona tokarki n=600 obr/min wynosi:

1. 150 m/min

2. 94,2 m/min

3. 73,8 m/min

4. 55 m/min

123. Największa siła, jaką można bezpiecznie rozciągać linę o przekroju S=20 mm²
i naprężeniu dopuszczalnym k_r= 120 N/mm², wynosi:

1. 6 kN

2. 20 kN

3. 24 kN

4. 30 kN

124. Na nurka znajdującego się na głębokości 20 m, woda ( ciężar właściwy wody
γ= 10⁴ N/m³)wywiera ciśnienie:

1. 2 MPa

2. 0,2 MPa

3. 20 MPa

4. 10 MPa

125. Jeżeli na tłok o powierzchni S= 10⁴ mm² jest wywierane ciśnienie p=0,5 MPa, to siła naporu na tłok wynosi F=:

1. 5 kN

2. 10 kN

3. 15 kN

4. 20 kN

126. Na schemacie blokowym układu sterowania litera S oznacza:

1.
   sygnał wyjściowy

2. sygnał zakłócający

3. sprzężenie zwrotne

4. sygnał wejściowy

137. Wskaż która z prezentowanych na rysunku przekładni zębatych to przekładnia planetarna

138. Na rysunku pokazane są pasy stosowane w przekładniach pasowych. Wskaż który z nich pracuje bez poślizgu.

155. W technice, do obliczania prędkości obwodowej (np. szybkości skrawania), często stosuje się wzór

.
[m/min]

We wzorze tym średnicę d podajemy w:

1. m

2. cm

3.
   mm

4. m/s

156. Siła nacisku podpory na belkę (reakcja R) wynosi:

1. (F₁-F₂)

2. (F₁+F₂)

3. (F₂-F₁)

4. (F₁xF₂)

157. Koło zębate na wale czynnym ma z₁=20 zębów, a koło na wale biernym, z₂=50 zębów. Jeżeli prędkość obrotowa wałka czynnego wynosi n₁=1000 obr/min, to prędkość obrotowa wałka biernego n₂=”

1. 2000 0br/min

2. 1500 obr/min

3. 400 obr/min

4. 200 obr/min

158. Umieszczenie między kołem napędzającym z₁ i napędzanym z₃ dodatkowego koła pośredniczącego z₂ spowoduje zmianę:

1. kierunku obrotów koła napędzanego

2. przyrost prędkości obrotowej koła napędzanego

3. zmniejszenie prędkości obrotowej koła napędzanego

4. zmienia przełożenie przekładni

160. Powierzchnie czołowe tłoków prasy hydraulicznej wynoszą S₁=2 cm² i S₂=300cm². Ile razy siła naporu na duży tłok jest większa od siły działającej na mały tłok?

1. 600

2. 300

3. 150

4. 75

161. Rysunek przedstawia schemat i wykres pracy sprężarki tłokowej doskonałej. Na wykresie pracy sprężanie gazu do cylindra przedstawia linia:

1. 4-1

2. 1-2

3. 2-3

4. 3-4

162. W przedstawionym na rysunku przetworniku ruch pływaka 1 jest sygnałem:

1. wyjściowym

2. zakłócającym

3. wejściowym

4. sprzężenia zwrotnego

170. Wyznacz techniczną normę czasu jeżeli do wykonania zadania masz wyznaczony czas jednostkowy t_j=0,2 h, czas przygotowawczo zakończeniowy t_pz=2 h a do wykonania jest 100 szt. wyrobów. Techniczna norma czasu wynosi:

1. 250 h

2. 52 h

3. 22 h

4. 31 h

180. Silnik spalinowy jest maszyną, w której

1. energia cieplna jest przekształcana w energię mechaniczną.

2. energia mechaniczna jest przekształcana w energię cieplną.

3. energia cieplna jest przekształcana w energię elektryczną.

4. energia elektryczna jest przekształcana w energię cieplną.

191. Wskaż prędkość liniową ciała poruszającego się ze stałą prędkością kątową 2 rad/s po torze kołowym o promieniu 10 m.

1. 30 m/s

2. 20 m/s

3. 15 m/s

4. 5 m/s

193. Wskaż sprzęgło przeznaczone do łączenia watów o osiach ustawionych względem siebie pod kątem nieprzekraczającym 30°.

1. Cierne.

2. Kłowe.

3. Wychylne (Cardana).

4. Krzyżowe (Oldhama).

201. Wskaż prędkość obrotową n₂ wału biernego w przekładni redukującej o przełożeniu i=4, jeżeli prędkość obrotowa n₁ wału czynnego wynosi 800 obr/min.

1. n₂=3200 obr/min

2. n₂=1600 obr/min

3. n₂= 400 obr/min

4. n₂= 200 obr/min

202. Wskaż całkowity koszt wymiany łożysk w przekładni zakładając, że czas pracy wynosi 5 godzin, koszt roboczogodziny 40 zł, koszt materiałów 80 zł.

1. 200 zł

2. 280 zł

3. 400 zł

4. 480 zł

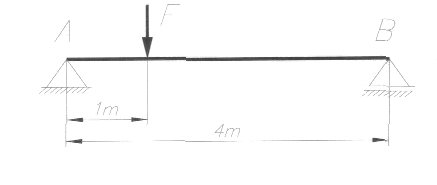

205. Wskaż wartość reakcji w punkcie A belki przedstawionej na rysunku.

1. _­R_A=1/3F

2. R_A=1/2F

3. R_A=2/3F

4. R_A=3/4F

206. Wskaż odległość, jaką pokona ciało poruszające się ruchem jednostajnie przyspieszonym z przyspieszeniem 5 m/s w czasie 10 s, jeżeli jego prędkość początkowa równa jest zero.

1. 100 m

2. 150 m

3. 200 m

4. .250 m

209.
Między punktami 2 i 3, przedstawionego na rysunku p teoretycznego obiegu silnika, zachodzi przemiana

1. izobaryczna.

2. izochoryczna.

3. izotermiczna.

4. adiabatyczna.

210.
Na podstawie rysunku określ siłę F₂ zakładając, że siła F₁=100N, a powierzchnia A₂ tłoka jest dwa razy większa od powierzchni tłoka A₁.

1. 400 N

2. 200 N

3. 50 N

4. 25 N

211. Wskaż czynnik, który wpływa na prędkość wypływu cieczy z otworu w dnie zbiornika.

1. Objętość cieczy.

2. Wysokość słupa cieczy.

3. Pole powierzchni cieczy.

4. Kształt zbiornika.

215. Na podstawie tabeli oblicz koszt wyprodukowania jednej części na tokarce zakładając, że czas jej wykonania wynosi 10 min, a stawka za godzinę pracy tokarza 60zł.

1. 10,50 zł

2. 17,50 zł

3. 20,50 zł

4. 24,50 zł

Wyszczególnienie kosztów	Kwota (zł)
Materiał do wykonania 10 części	75,00
Amortyzacja tokarki wyliczona na wykonanie 100 części	250,00
Zużycie energii w czasie 1 godz. pracy tokarza	3,00

218. Samochód z przyczepa o masie 50 kg na prostym odcinku drogi porusza się z przyspieszeniem 2 m/s . Określ wartość siły na haku pociągowym przy pominięciu oporów ruchu

1. 25 N

2. 50 N

3. 100 N

4. 200 N

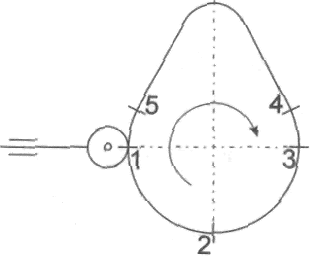

222. Wskaż przedział krzywki, na którym popychacz wykonuje ruch prostoliniowy.

1. 1-2.

2. 2-3.

3. 3-4.

4. 4-5.

224. Wskaż dopuszczalną wartość siły rozciągającej pręt, jeżeli pole przekroju poprzecznego pręta wynosi 2 cm, a dopuszczalne naprężenie materiału na rozciąganie 400 MPa.

1. 4kN

2. 40 kN

3. 80 kN

4. 800 kN

225. Wskaż pole przekroju poprzecznego kołka, na który może działać siła ścinająca 60 kN, a dopuszczalne naprężenie materiału na ścinanie wynosi 200 MPa.

1. 600 mm²

2. 300 mm²

3. 120 mm²

4. 12 mm²

228. Na podstawie tabeli, naprężenia dopuszczalne na ściskanie dla żeliwa Zł 200, wynoszą

1. 195MPa

2. 85 MPa

3. 70 MPa

4. 55 MPa

Materiał	Naprężenia dopuszczalne w MPa
		kr	kg	ks	kc
Zł 200	55	85	70	195

246. Straty chłodzenia, czyli ilość ciepła odprowadzanego przez czynnik chłodzący, określone w bilansie cieplnym silników spalinowych wynoszą

1. A. od 5% do 10%

2. od 15% do 20%

3. od 25% do 30%

1. od 35% do 40%

250. Płaski układ sił zbieżnych jest w równowadze, jeżeli

1. wielobok sił tego układu jest zamknięty.

2. wielobok sił tego układu jest otwarty.

3. suma rzutów sił na oś x i y jest większa od zera.

4. suma rzutów sił na oś x i y jest mniejsza od zera.

251. Wartość momentu utwierdzenia (M_u) belki (patrz rysunek), wynosi

1. 200 N m

2. 100 N m

3. 50 N m

4. 25 N m

252. Układ sił jest w równowadze, jeżeli odległość b (patrz rysunek), wynosi

1.
   4 m

2. 3 m

3. 2 m

4. 1 m

253. Maksymalny moment zginający belki o wskaźniku wytrzymałości na zginanie 20 cm³ dla materiału o naprężeniach dopuszczalnych na zginanie 150 MPa, wynosi

1. 7 500 N m

2. 3 000 N m

3. 750 N m

4. 300 N m

254. Jakie w przybliżeniu będzie dopuszczalne naprężenie na ściskanie dla stali, której dopuszczalne naprężenie na rozciąganie wynosi 150 MPa?

1. 180 MPa

2. 150 MPa

3. 120 MPa

4. 90 MPa

255. Który z parametrów nie występuje w obliczeniach, dotyczących wydłużenia rozciąganego pręta?

1. Przekrój wzdłużny.

2. Przekrój poprzeczny.

3. Moduł sprężystości.

4. Długość pręta.

256. Jakie wielkości są potrzebne do obliczenia siły odśrodkowej działającej na pojazd poruszający się po okręgu?

1. Prędkość pojazdu i promień okręgu.

2. Prędkość pojazdu i masa pojazdu.

3. Promień okręgu i masa pojazdu.

4. Prędkość pojazdu, promień okręgu i masa pojazdu.

257. Jak zmieni się energia kinetyczna pojazdu, jeżeli jego prędkość wzrośnie dwukrotnie?

1. Wzrośnie 8 razy.

2. Wzrośnie 4 razy.

3. Zmaleje 4 razy.

4. Zmaleje 2 razy.

258. Temperatura początkowa gazu doskonałego o objętości V₁=5 m³ w czasie przemiany przy stałym ciśnieniu wynosi T₁=500 K. Jaka jest objętość \/₂ gazu na końcu przemiany, jeżeli jego temperatura osiągnęła T₂=300 K? Równanie przemiany izobarycznej ma postać V/T=const.

1. 10,0 m³

2. 5,0 m³

3. 3,0 m³

4. 2,5 m³

262. Do połączenia dwóch elementów spawacz zużywa 3 elektrody. Operację tę wykonuje w ciągu 45 minut. Jaki będzie koszt połączenia, jeżeli paczka 30 elektrod kosztuje 25 zł, a stawka za godzinę pracy spawacza wynosi 20 zł?

1. 20,5 zł

2. 17,5 zł

3. 15,5 zł

4. 12,5 zł

263. Ile wynosi dzienne zużycie arkuszy blachy w zakładzie pracującym w systemie dwuzmianowym zatrudniającym 7 pracowników na jednej zmianie, jeżeli jeden pracownik w czasie zmiany wykonuje 20 elementów, a jeden arkusz blachy wystarcza na wykonanie 10 elementów?

1. 28

2. 20

3. 14

4. 10

296. Przemiany wchodzące w skład obiegu cieplnego przedstawionego na wykresie pracy w układzie p=f(v), to

A. adiabatyczna i izobaryczna.

B. adiabatyczna i izochoryczna.

C. izobaryczna i izotermiczna.

D. izobaryczna i izochoryczna.

297. W silniku spalinowym między gazami w komorze spalania, a płaszczem z płynem chłodzącym zachodzi wymiana ciepła przez

A. unoszenie.

B. promieniowanie.

C. przenikanie.

D. konwekcję.

302. Jeżeli siła F₁ = 50 N, to wartość siły F₂, która zapewni równowagę belce pokazanej na
rysunku, wynosi

A. 25 N

B. 50N

C. 100 N

4. 200 N

303. Maksymalna wartość siły rozciągającej, jaką można obciążyć pręt o przekroju kwadratowym o boku 2 cm wykonany z materiału dla którego k_r = 120 MPa, wynosi

A. 60 kN

B. 48 kN

C. 30 kN

D. 24 kN

304. Wał napędowy przedstawiony na rysunku obciążono momentami M₁, M₂, M₃ o tej samej wartości bezwzględnej. Moment skręcający jest

A. największy w przedziale l.

B. największy w przedziale II.

C. największy w przedziale III.

D. największy w przedziale IV.

305. Dana jest siła F oraz układ osi współrzędnych jak na rysunku. Moment siły F x a = 0,

względem

A. osi x i osi y.

B. osi x i osi z.

C. osi y.

5. osi x.

306. Dopuszczalna wartość siły docisku, jaką można obciążyć sześcian o boku 20 mm wykonany z materiału, dla którego k_c = 80 MPa, wynosi

1. 160kN.

2. 60 kN.

3. 40 kN.

4. 32 kN

307.
Pręt AB pokazany na rysunku przesuwa się końcami po ścianie i podłodze. Jeżeli dana jest jego prędkość składowa v_a oraz kąt α, to prędkość V_B, wynosi

1. V_B = V/cosaα

2. .V_B = V-cosα

3. V_B = V/sinα

4. V_B = Vsinα

308. Nacisk człowieka o masie m, na podłogę windy jadącej w dół z przyśpieszeniem należy obliczyć według zależności

1. m(g - a) /2

2. m g/(g+a)

3. m(g+a)

4. m (g+a)/2

309. Między punktami 2 i 3 teoretycznego obiegu silnika spalinowego przedstawionego na rysunku ciepło jest doprowadzane

A. przy stałym ciśnieniu.

B. przy stałej objętości.

3. przy stałej objętości i pod stałym ciśnieniem.

4. przy stałym ciśnieniu i w stałej temperaturze.

310. Jeżeli powierzchnie czołowe tłoków teoretycznej prasy hydraulicznej wynoszą odpowiednio 2 cm² i 300 cm², to siła uzyskana na dużym tłoku jest większa od siły działającej na mały tłok

A. 600 razy.

B. 300 razy.

C. 150 razy.

D. 60 razy.

311. Silnik hydrauliczny jest zasilany olejem w ilości 0,002 m³/s, ciśnieniem 8 MPa. Na wylocie silnika ciśnienie oleju wynosi 1 MPa. Jaka będzie moc tego silnika?

A. 1 400 W

B. 14 000 W

C. 24 000 W

D. 34 000 W

312. Jeżeli w pompie na tłok o powierzchni 0,01 m² jest wywierane ciśnienie 0,5 MPa, to siła naporu na tłok wynosi

1. 5kN

2. 10 kN

3. 15 kN

4. 20 kN

316. Jeżeli nacięcie uzębienia na 1 kole zębatym trwa 15 minut, a godzina pracy frezera kosztuje 42 zł, to koszt nacięcia uzębienia dla 6 kół wynosi

A. 42 zł

B. 53 zł

C. 63 zł

D. 84 zł

317. Zakładając koszt materiału na wał 50 zł, czas wykonania 15 godzin, a stawkę za godzinę pracy 30 zł, to bezpośredni koszt wyprodukowania wału, wynosi

A. 350 zł

B. 400 zł

C. 450 zł

D. 500 zł

318. Masa koła zębatego po obróbce wynosi 0,6 kg, a koszt 1 kg stali 25 zł. Odpad produkcyjny (wióry) stanowi 40% masy materiału, to koszty materiału potrzebnego do wyprodukowania 200 kół, wynoszą

A. 1 500 zł

B. 3 500 zł

C. 4 500 zł

D. 5 000 zł

346. Jeżeli przełożenie w przekładni mechanicznej wynosi 1=1/2, to następuje

A. zwiększenie prędkości obrotowej i momentu obrotowego.

8. zwiększenie prędkości obrotowej i zmniejszenie momentu obrotowego.

C. zmniejszenie prędkości obrotowej i zmniejszenie momentu obrotowego.

D, zmniejszenie prędkości obrotowej i zwiększenie momentu obrotowego.

354. Rzut siły na oś jest równy 0, jeżeli siła z osią tworzą kąt

A. 0°

B. 45°

C. 90°

D. 180°

355. O ile centymetrów uległ skróceniu ściskany pręt o początkowej długości l=0,5rn, jeżeli jego skrócenie jednostkowe wyniosło ε=0,02 ?

A. 0,5 cm

B. 1 cm

C, 2 cm

D, 4 cm

356. Ile wynoszą dopuszczalne naprężenia ścinające kt, jeżeli dopuszczalne naprężenia rozciągające k_r=150 MPa, przy zależności k_t =0,60-k_r?

A. 75 MPa

B. 90 MPa

C. 105 MPa

D. 120 MPa

357. Ile razy wzrośnie wskaźnik wytrzymałości na zginanie belki o przekroju kwadratowym, jeżeli bok belki zwiększy się dwukrotnie?

A. 2

B. 4

C. 6

D. 8

358. Jaką dopuszczalną siłą może być rozciągany pręt o przekroju kwadratowym i boku 2 cm jeżeli wiadomo, że naprężenia dopuszczalne na rozciąganie wynoszą 200 MPa?

A. 40 kN

B. 50 kN

C. 80 kN

D. 100kN

359. W czasie przemiany izochorycznej ciśnienie początkowe gazu w cylindrze wynosi 2 MPa przy temperaturze 400 °K. Jaka będzie temperatura tego gazu, gdy ciśnienie wzrośnie do 8 MPa

A. 100°K

B. 400 °K

C. 800 °K

D. 1600 °K

360. Ile wynosi sprawność ogólna silnika spalinowego, jeżeli jego sprawność mechaniczna wynosi 80% a sprawność cieplna 40%?

A. 20%

B. 32 %

C. 40%

D. 80 %

362. Ile wynosi prędkość przemieszczania się tłoka w siłowniku jednostronnego działania, jeżeli przy sile 5 kN działającej na tłok moc siłownika wynosi 2 kW?

A. 0,25 m/s

B. 0,4 m/s

C. 1 m/s

D. 2,5 m/s

370. Jaka jest maksymalna wartość bezpiecznego dla człowieka napięcia prądu przemiennego?

A. 12 V

B. 24 V

C. 60 V

D. 110V

371. Środki ochrony słuchu należy stosować w przypadku, gdy długotrwały hałas na stanowisku pracy przekracza

A. 70 dB

B. 85 dB

C. 100dB

D. 120 dB

---
