101

W Y P O S A Ż E N I E

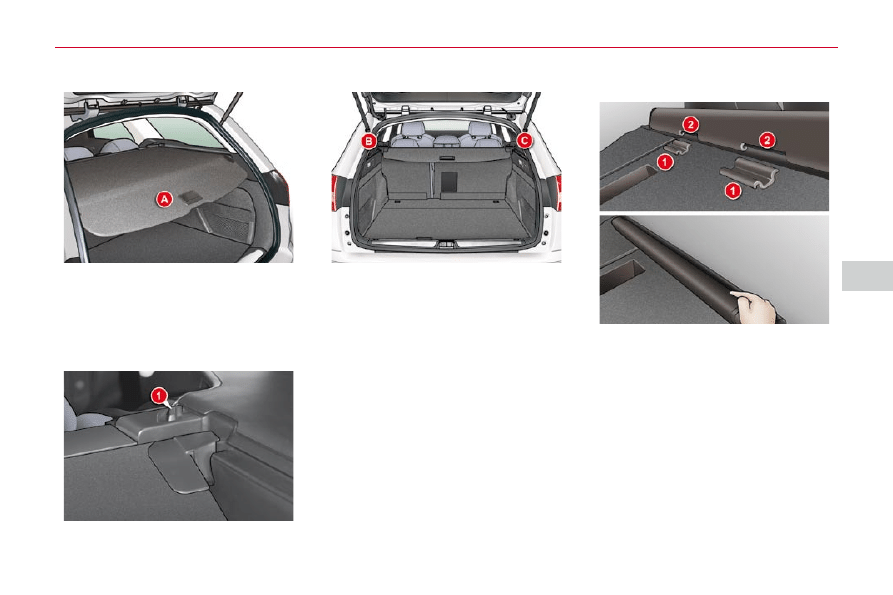

OSŁONA BAGAŻU (TOURER)

Zwijanie

 Nacisnąć lekko uchwyt (PRESS).

Osłona bagażu zwija się auto-

matycznie.

Część ruchoma

A może się składać

wzdłuż oparcia tylnej kanapy.

Wyjmowanie

 Ścisnąć sterowanie

1 i podnieść

osłonę bagażu z prawej, a potem

z lewej strony, aby ją wyjąć.

Zamontowanie

 Umieścić lewy koniec zwijacza

osłony bagażu w gnieździe

B za

tylną kanapą.

 Ścisnąć sterowanie

1 zwijacza i

umieścić go w gnieździe

C z pra-

wej strony.

 Zwolnić sterowanie, aby zamo-

cować osłonę bagażu.

 Rozwinąć osłonę aż do zaryglo-

wania na słupku bagażnika.

Siatka przytrzymująca

wysokie przedmioty (Tourer)

Przyczepiona do specjalnych gór-

nych i dolnych mocowań, umożliwia

zajęcie całej przestrzeni bagażnika

aż do dachu:

- za tylnymi fotelami (2. rząd),

- za przednimi fotelami (1. rząd)

gdy tylne fotele są złożone.

Podczas ustawiania siatki spraw-

dzić, czy sprzączki opasek są wi-

doczne od strony bagażnika; ułatwi

to manipulowanie nimi i ich poluzo-

wanie lub naprężenie.

background image

VI

VI

102

W Y P O S A Ż E N I E

Montaż

 złożyć oparcia tylnych siedzeń,

 ustawić zwijacz siatki przytrzy-

mującej wysokie przedmioty nad

dwiema prowadnicami

1 usytuo-

wanymi za tylnymi siedzeniami

(kanapa 2/3). Obydwa wycięcia

2 powinny być umieszczone nad

obydwiema prowadnicami,

 wsunąć obydwie prowadnice

1 w

wycięcia

2 i nacisnąć zwijacz (w

kierunku długości) od prawej do

lewej, aby go zablokować,

 ustawić oparcia tylnych siedzeń

na swoim miejscu.

Rząd 1

Rząd 2

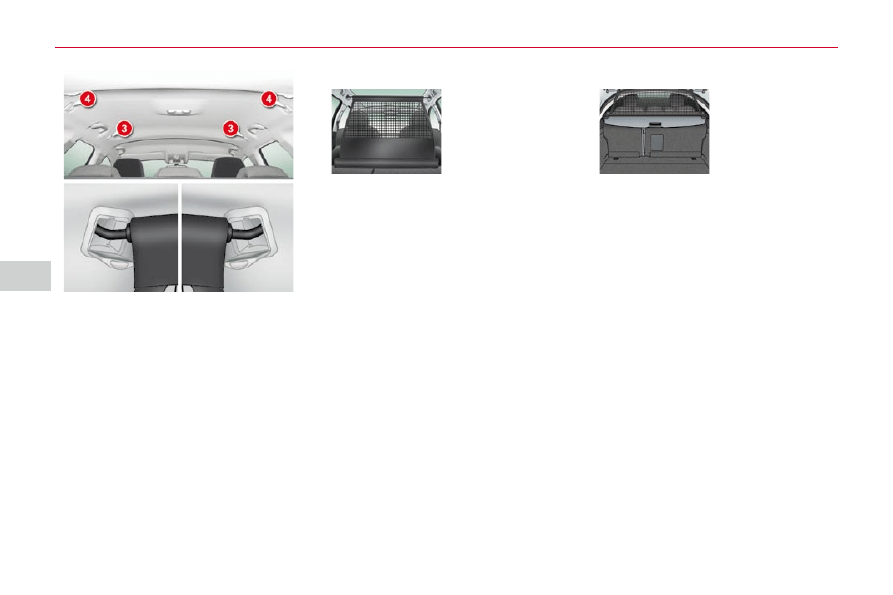

Aby użyć siatki w

1. rzędzie:

 złożyć oparcia

tylnych

sie-

dzeń,

 otworzyć za-

ślepki

3 odpo-

wiednich gór-

nych gniazd

zamocowań,

 rozwinąć siatkę przytrzymującą

wysokie przedmioty i ustawić je-

den z końców metalowego drąż-

ka siatki w odpowiednim górnym

mocowaniu, Sprawdzić, czy za-

czep jest prawidłowo umiesz-

czony w prowadnicy znajdującej

się wewnątrz gniazda

3 ,

 pociągnąć za metalowy drążek

siatki przytrzymującej wysokie

przedmioty, aby umieścić drugi

zaczep w drugim gnieździe mo-

cującym,

Aby użyć siatki w

2. rzędzie:

 otworzyć za-

ślepki

4 od-

p o w i e d n i c h

górnych za-

mocowań,

 od tylnej kanapy, rozwinąć siatkę

przytrzymującą wysokie przed-

mioty, naciskając ją, aby uwolnić

z zaczepów mocujących,

 rozwinąć siatkę przytrzymującą

wysokie przedmioty i ustawić je-

den z końców metalowego drąż-

ka siatki w odpowiednim górnym

mocowaniu. Sprawdzić, czy za-

czep jest prawidłowo umiesz-

czony w prowadnicy znajdującej

się wewnątrz gniazda,

 ustawić drugi zaczep w drugim

gnieździe mocującym i pociąg-

nąć metalowy drążek do siebie.
