DEMONTAŻ - MONTAŻ : WYMIENNIK RECYRKULACJI SPALIN

OBOWIAZKOWE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości.

OBOWIAZKOWE  :  W  przypadku  podnoszenia  pojazdu  przy  pomocy  podnośnika  unoszącego  nadwozie,  wyjąć
korek zbiornika płynu LHS. Założyć korek zbiornika płynu LHS po postawieniu pojazdu na kołach (w zależności od
wyposażenia).

1. Oprzyrządowanie specjalne

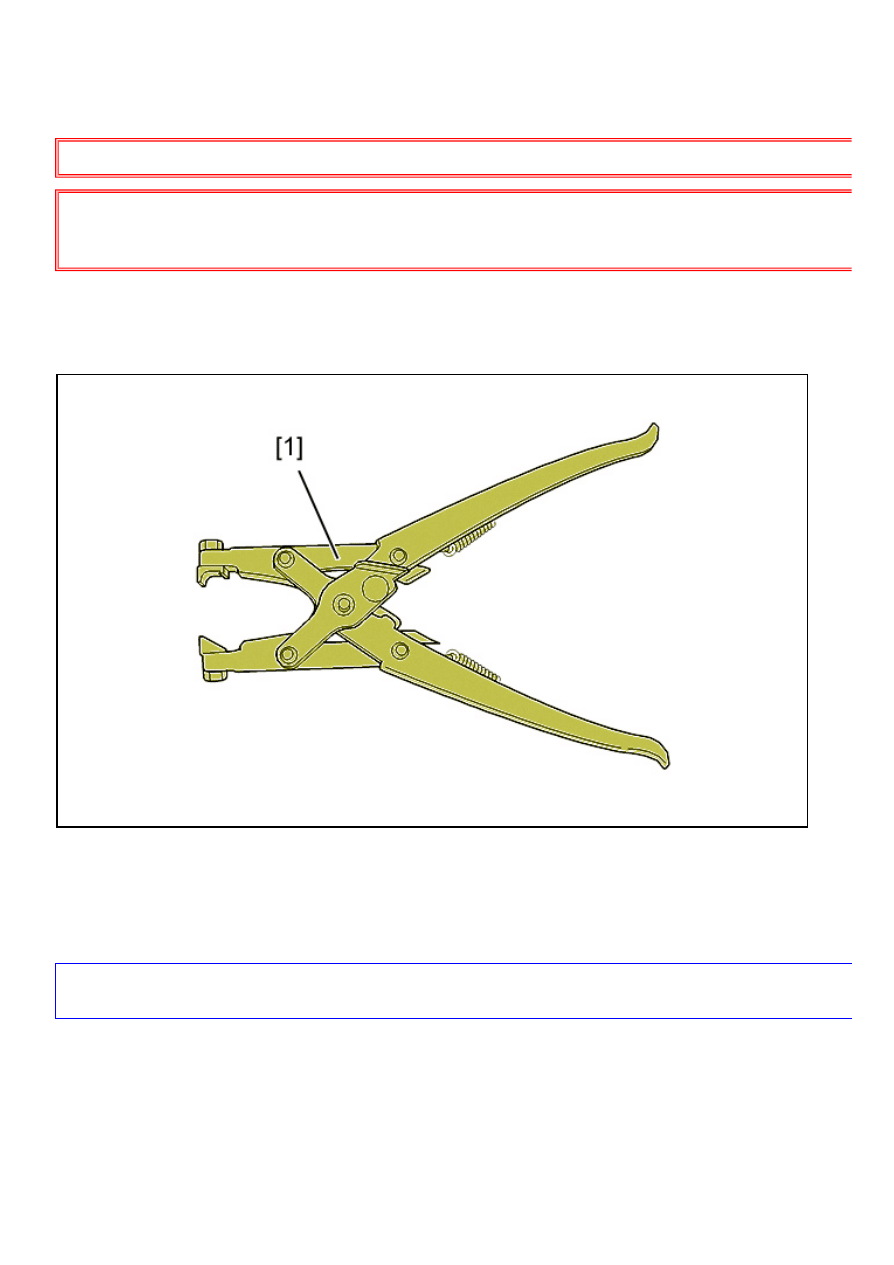

Rysunek : E5AP308D

[1] szczypce do demontażu opasek "clic"(-).0172-Z.

2. Demontaż

Zdemontować stylizowaną osłonę silnika .

UWAGA  :  Po  wyłączeniu  zapłonu:  zaczekać  15  min.  przed  odłączeniem  akumulatora  aby  zapewnić  możliwość
zapamiętania parametrów poszczególnych kalkulatorów.

Odłączyć akumulator .
Opróżnić układ chłodzenia silnika.

2.1. Wymiennik ciepła recyrkulacji spalin (EGR)

3/1/2015

C5 (X7) ­ B1KG011TP0 ­ 1 ­ 23/12/2010 ­ Demontaż ­ Montaż : Wymiennik recyrkulacji spalin

http://service.citroen.com/docapv/affiche.do?ref=B1KG011TP0&refaff=B1KG011TP0&typeDoc=2&idFct=FCT0512

2/4

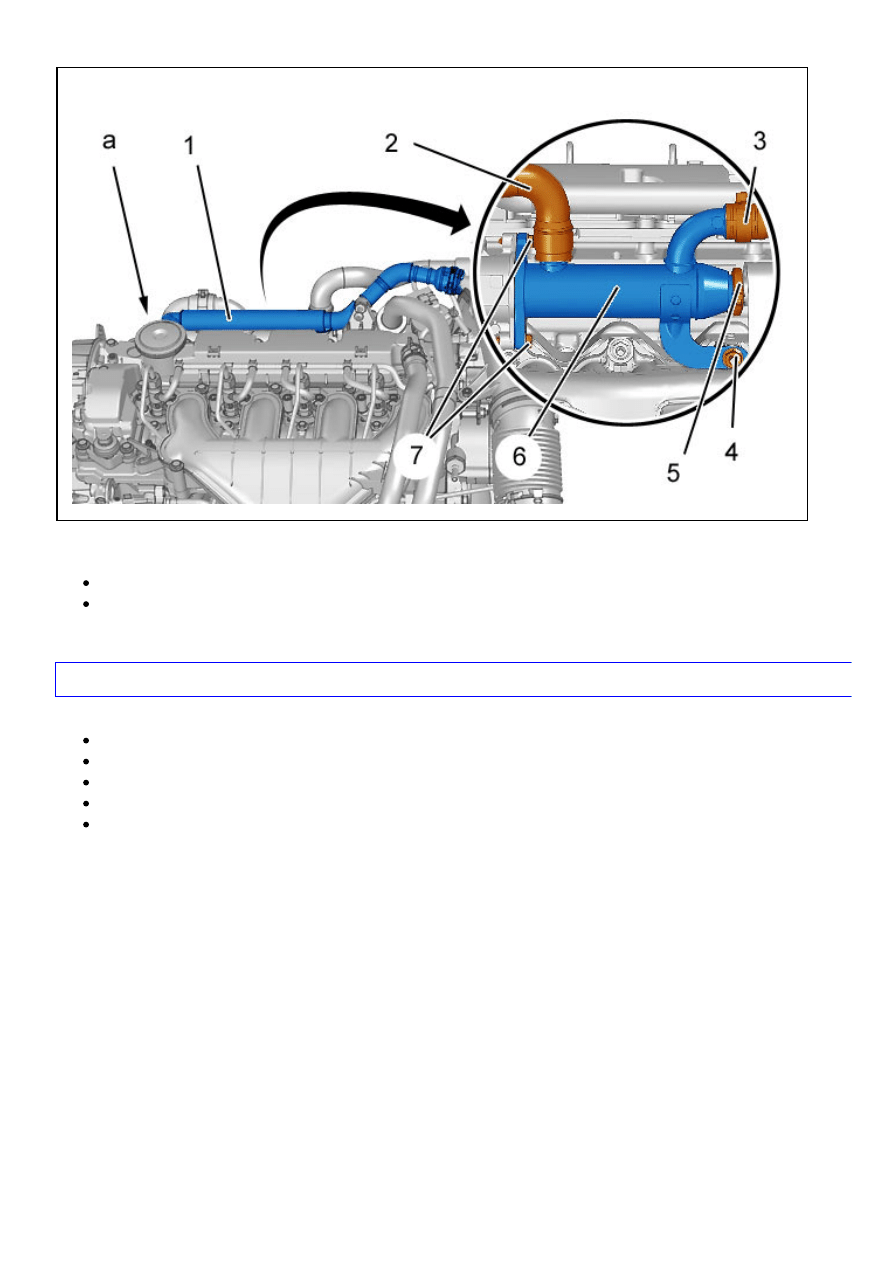

Rysunek : B1KM014D

Odczepić i odsunąć :

Rurkę odsysania oparów oleju (1) (w "a")
Przewód giętki (2)

Odkręcić - Odsunąć : Przewód giętki (3).

UWAGA : Przewidzieć pojemnik na wyciekanie płynu chłodniczego.

Zdemontować :

Opaska (5) ; Za pomocą narzędzia [1]
Nakrętka (4)
2 śruby (7)
Wymiennik ciepła recyrkulacji spalin (6)
Uszczelka

2.2. Kolanko  (jeżeli zachodzi konieczność)

3/1/2015

C5 (X7) ­ B1KG011TP0 ­ 1 ­ 23/12/2010 ­ Demontaż ­ Montaż : Wymiennik recyrkulacji spalin

http://service.citroen.com/docapv/affiche.do?ref=B1KG011TP0&refaff=B1KG011TP0&typeDoc=2&idFct=FCT0512

3/4

Rysunek : B1KM015D

Zdemontować :

Nakrętka (9)
Osłona termiczna (8)
2 nakrętki (11)
Kolanko (10)

3. Montaż

3.1. Kolanko  (jeżeli zachodzi konieczność)

UWAGA : Wymienić uszczelkę.

Zamontować :

Uszczelka (nowy)
Kolanko (10)
2 nakrętki (11) ; Dokręcić momentem 0,6 ± 0,1 daNm
Osłona termiczna (8)
Nakrętka (9) ; Dokręcić momentem 1,4 ± 0,1 daNm

3.2. Wymiennik ciepła recyrkulacji spalin (EGR)

UWAGA : Wymienić : Uszczelka - Opaska (/).

Zamontować :

Uszczelka (nowy)
Wymiennik ciepła recyrkulacji spalin (6)
2 śruby (7) ; Dokręcić momentem 1 ± 0,1 daNm
Nakrętka (4) ; Dokręcić momentem 3 ± 0,3 daNm
Opaska (5) (nowy)

Ustawić - Dokręcić : Przewód giętki (3).

3/1/2015

C5 (X7) ­ B1KG011TP0 ­ 1 ­ 23/12/2010 ­ Demontaż ­ Montaż : Wymiennik recyrkulacji spalin

http://service.citroen.com/docapv/affiche.do?ref=B1KG011TP0&refaff=B1KG011TP0&typeDoc=2&idFct=FCT0512

4/4

Wpiąć ponownie :

Przewód giętki (2)
Rurkę odsysania oparów oleju (1) (w "a")

3.3. Operacje finalne

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
Napełnić i odpowietrzyć układ chłodzenia silnika.
Zamontować stylizowaną osłonę silnika .
