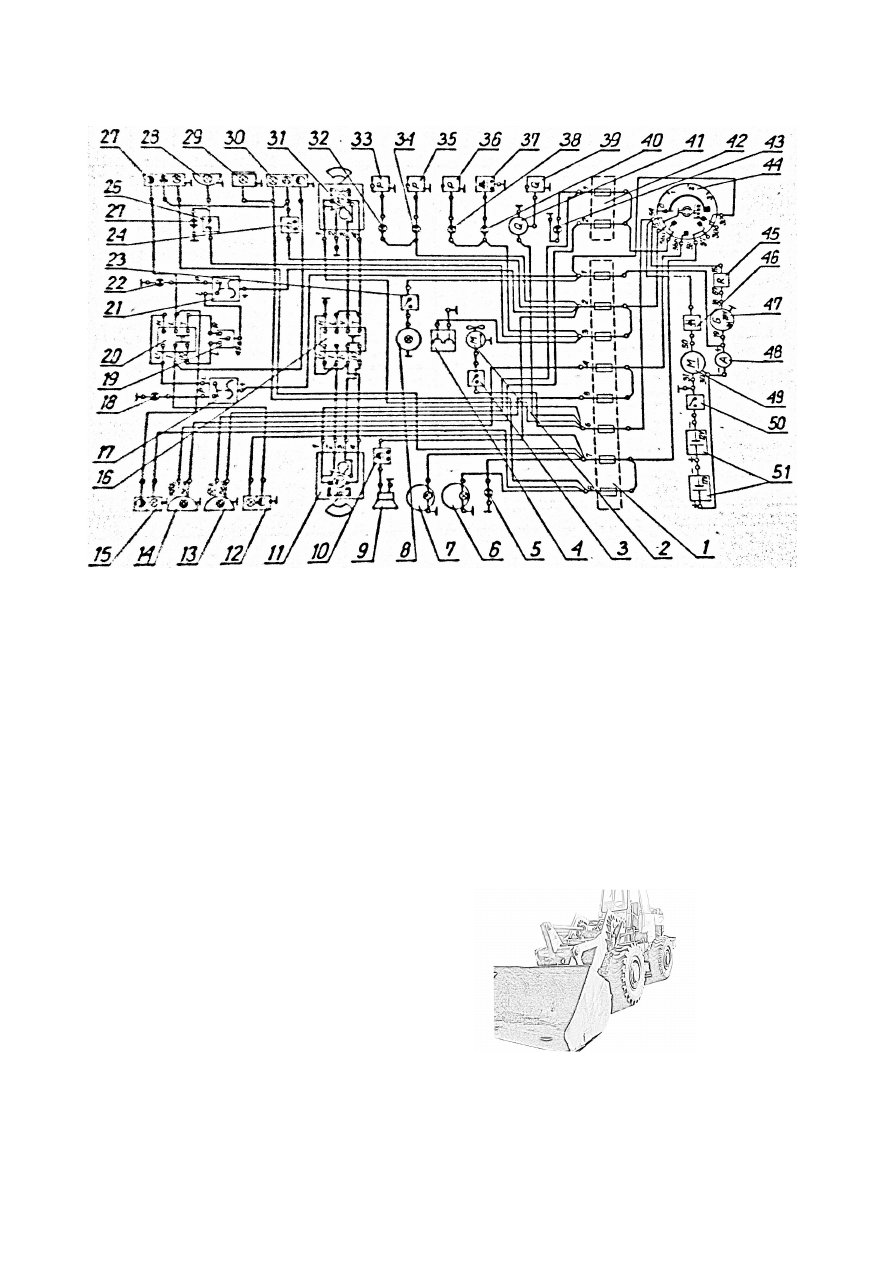

Schemat elektryczny ładowarki Ł-200

1.skrzynka bezpiecznikowa                                                    30.lampa zespolona tylna lewa
2.dmuchawa(ogrzewanie)                                                       31.zespoł napędowy wycieraczki tylnej
3.włącznik dmuchawy                                                            32.lampka kontrolna ciśnienia w I obwodzie hamulcowym
4.gniazdo wtykowe 24V                                                         33.czujnik ciśnienia w obwodzie hamowania (kontrolny)
5.oświetlenie deski rozdzielczej                                             34.lamka kontrolna ciśnienia w II obwodzie hamulcowym
6.oświetlenie wskaźnika                                                         35.czujni ciśnienia w obwodzie hamulcow
7.oświetlenie wskaźnika                                                         36.czujnik ciśnienia w silniku
8.lampa oświetlenia kabiny                                                    37.czujnik włączenia hamulca ręcznego
9.sygnał dźwiękowy                                                               38.lamka kontrolna ciśnienia oleju w silniku
10.przycisk sygnału dźwiękowego                                         39.czojnik poziomu paliwa
11.zespoł napędowy wycieraczki przedniej                           40.lampka kontrolna hamulca ręcznego
12.lampa zespolona przednia lewa                                         41.wskaźnik poziomu paliwa
13.leflektor przedni lewy                                                        42. skrzynka bezpiecznikowa 2-krotna
 14.leflektor przedni prawy                                                     43.lamka kontrona świateł drogowych
15.lampa zespolona przednia prawa                                       44.stacyjka
16.włącznik wycieraczek                                                        45.regulator napięcia 28V
17.przerywacz świateł awaryjnych                                         46.przycisk rozruchu
18.lampka kontrolna świateł awaryjnych                               47.alternator 28V
19.przełącznik kierunkowskazow
20.wlącznik świateł awaryjnych
21.przerywacz świateł kierunkowskazu
22.lampka kontrolna kierunkowskazow
23.wlacznik oświetlenia kabiny
24.włącznik świateł hamowania
25.lampka kontrolna reflektora tylnego
26.wlącznik reflektora tylnego
27.lampa zespolona tylna prawa
28.reflektor tylny
29.lampa oświetlenia tablicy rejestracyjnej



       opracował Decoder email: decoder@op.pl
