DREWNO
DREWNO
Badania
Badania
DREWNO
DREWNO
Badania
Badania
Wytrzymało
ść
drewna
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
MPa
f
c
60
40
''
÷
=
w
yt
rz
ym
. n
a
śc
is
ka
n
ie
[
M
P
a]
Wytrzymałość drewna zależy od:
• gatunku drewna
• wilgotności drewna
w
yt
rz
ym
. n
a
śc
is
ka
n
ie
[
M
P
a]
wilgotność [%]
Wytrzymało
ść
okre
ś
la si
ę
dla drewna
o wilgotno
ś
ci masowej
12%
• kierunku działania siły w stosunku do włókien
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
Wytrzymało
ść
drewna
f
12%
= f
w%
[1 + α (w-12)]
α – współczynnik zmiany wytrzymałości drewna
przy zmianie wilgotności
w – wilgotność drewna w chwili badania
α
= 0,04
ś
ciskanie wzdłu
ż
włókien
α
= 0,04
ś
ciskanie wzdłu
ż
włókien
α
= 0,015 rozci
ą
ganie wzdłu
ż
włókien
α
= 0,02 rozci
ą
ganie w poprzek włókien
α
= 0,03
ś
cinanie wzdłu
ż
włókien
α
= 0,04 zginanie
α
= 0,03 twardo
ść
KLASA DREWNA =
WYTRZYMAŁO
ŚĆ
NA ZGINANIE
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
Wytrzymało
ść
na
ś
ciskanie
wzdłu
ż
włókien
• próbka
2 cm x 2 cm x 3 cm
• powierzchnia przekroju
2 cm x 2 cm
]
[
''
MPa
b
a
P
f
n
t
⋅
=
]
[
''
MPa
S
P
f
n
c
=
MPa
f
c
60
40
''
÷
=
20
30
2
0
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA

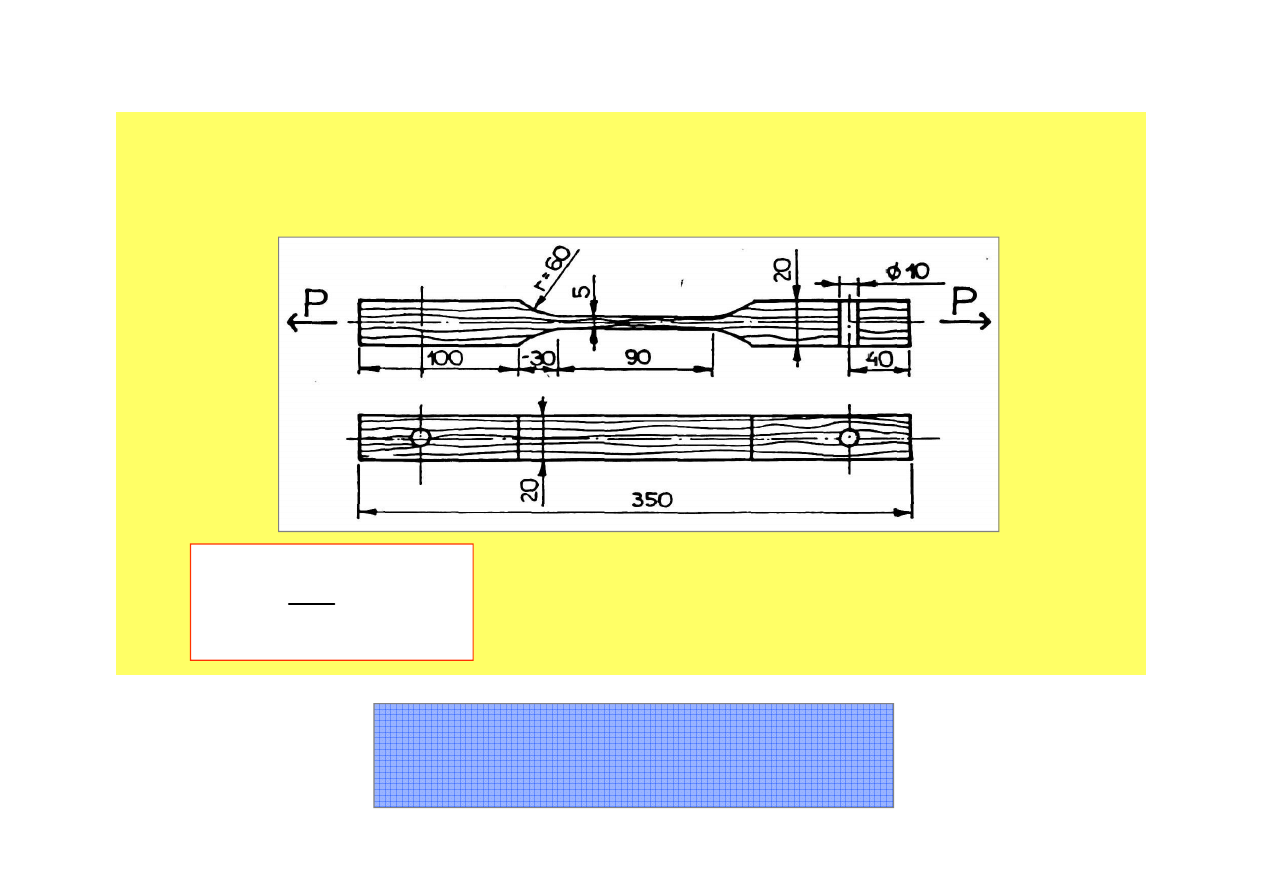

Wytrzymało
ść
na rozci
ą
ganie
wzdłu
ż
włókien
]
[
''
MPa
b
a
P
f
n
t
⋅
=
]
[
''
MPa
S
P
f
n
t
=
MPa
f
t
150
80
''
÷
=
• próbka w kształcie wiosełka
• powierzchnia przekroju 2 cm x 0,5 cm
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
]
[
''
MPa
b
a
P
f
n
t
⋅
=
]
[MPa
b
a
P
f
n
t
⋅
=
⊥
Wytrzymało
ść
na rozci
ą
ganie
w poprzek włókien
• próbka
5 cm x 6 cm x 2 cm
(otwory o
ś
rednicy 2,5 cm)
• powierzchnia przekroju
2,5 cm x 2 cm
50
20
25
5
0
]
[MPa
b
a
P
f
n
t
⋅
=
⊥
2,5 cm x 2 cm
]
[MPa
S
P
f
n
t
=
⊥
25.krotnie mniejsza niż wzdłuż włókien!
60
25
5
0
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
Wytrzymało
ść
na
ś
cinanie
wzdłu
ż
włókien
• próbka
2 cm x 5 cm x 3 cm
• powierzchnia przekroju
2 cm x 3 cm
]
[
''
MPa
b
a
P
f
n
t
⋅
=
]
[MPa
S
P
f
n
s
=
MPa
f
s
15
5
÷
=
Wytrzymało
ść
na zginanie
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
b = 20
L= 300
h
=
2
0
• próbka 2 cm x 2 cm x 30 cm
• rozstaw podpór 24 cm
• siła w
ś
rodku rozpi
ę
to
ś
ci
]
[
2
3
2
MPa
h
b
l
P
w
M
f
n
n
f
⋅
⋅
⋅
=
=
MPa
f
f
120
60
÷
=
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
Klasy wytrzymało
ś
ci drewna
(Wytrzymało
ść
na zginanie - warto
ś
ci charakterystyczne)
Ś
WIERK
pospolity
JODŁA
pospolita
SOSNA
zwyczajna
MODRZEW
europejski
TOPOLA
czarna
Gatunki iglaste i topola
Klasa
C14
C16
C18
C22
C24
C27
C30
C35
C40
f
f
[MPa]
14
16
18
22
24
27
30
35
40
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
Klasy wytrzymało
ś
ci drewna
(Wytrzymało
ść
na zginanie - warto
ś
ci charakterystyczne)
BRZOZA
brodawkowata
BUK
pospolity
D
Ą
B
szypułkowy
JESION
wyniosły
KLON
pospolity
OLSZA
czarna
Gatunki li
ś
ciaste
Klasa D30
D35
D40
D50
D60
D70
f
f
[MPa]
30
35
40
50
60
70
Moduł spr
ęż
ysto
ś
ci przy zginaniu
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
ε
σ
E
=
GPa
E
17
7
÷
=
strefa
strefa
granica
proporcjonal.
max obci
ąż
enie
granica
spr
ęż
ysto
ś
ci
linia
modułu
o
b
c
i
ą
ż
e
n
ie
(n
a
p
r
ę
ż
e
n
ie
)
σ
cm
a
h
b
cm
l
kN
P
2
24
1
=
=
=
=
=
strefa
spr
ęż
ysta
strefa
plast.
ugi
ę
cie (odkształcenie)
ε
(n
a
p
r
4
3
4 a
f
Pl
E
=
x
EI
Pl
f
48
3
=
12
3
bh
I
x
=
GPa
E
17
7
÷
=
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA

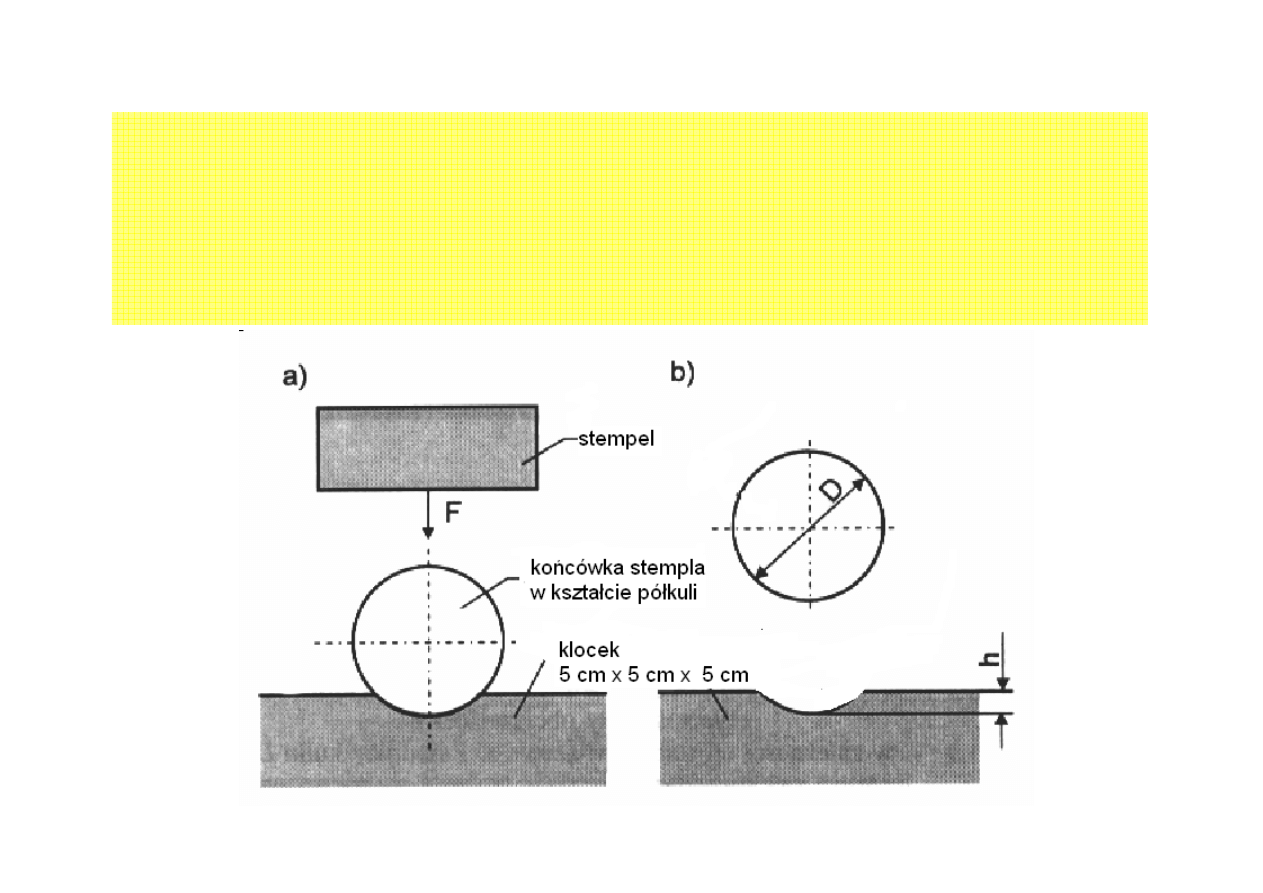

Twardo
ść
statyczna
(metoda Janki)
Miar
ą
twardo
ś
ci jest siła, która powoduje zagł
ę
bienie stalowej półkuli na
gł
ę
boko
ść
promienia (r = 5,64 mm, przekrój
ś
rednicowy 1 cm
2
).
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
Twardo
ść
statyczna
(metoda Janki)
Klasy twardo
ś
ci drewna
klasa
drewno
twardo
ść
I
bardzo mi
ę
kkie
<3,5 kN
II
mi
ę
kkie
3,5
÷
5 kN
II
mi
ę
kkie
3,5
÷
5 kN
III
ś
rednio twarde
5
÷
6,5 kN
IV
twarde
6,5
÷
10 kN
V
bardzo twarde
10
÷
15 kN
VI
nadzwyczaj
twarde
> 15 kN
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
Twardo
ść
statyczna
(metoda Janki)
Klasy twardo
ś
ci drewna
klas
a
gatunki drewna
I
ś
wierk, jodła, topola, osika
I
ś
wierk, jodła, topola, osika
II
sosna, modrzew, olcha, brzoza,
lipa
III
wi
ą
z, orzech
IV
d
ą
b szypułkowy, jesion, wi
ś
nia
V
buk, grab, cis
VI
heban, kokos, gwajak
BADANIA LABORATORYJNE WŁA
Ś
CIWO
Ś
CI DREWNA
MPa
f
c
60
40
''
÷
=
1. PN-D-04102:1979 Drewno. Oznaczanie wytrzymało
ś
ci na
ś
ciskanie wzdłu
ż
włókien
2. PN-D-04107:1981 Drewno. Oznaczanie wytrzymało
ś
ci na rozci
ą
ganie wzdłu
ż
włókien
3. PN-D-04108:1981 Drewno. Oznaczanie wytrzymało
ś
ci na rozci
ą
ganie w poprzek
włókien
4. PN-D-04105:1979 Drewno. Oznaczanie wytrzymało
ś
ci na
ś
cinanie wzdłu
ż
włókien
5. PN-D-04103:1977 Drewno. Oznaczanie wytrzymało
ś
ci na zginanie statyczne
6. PN-D-04109:1990 Drewno. Oznaczanie twardo
ś
ci statycznej
]
[
''
MPa
b
a
P
f
n
t
⋅
=
6. PN-D-04109:1990 Drewno. Oznaczanie twardo
ś
ci statycznej
7. PN-D-04123:1975 Drewno. Oznaczanie modułu spr
ęż
ysto
ś
ci przy zginaniu
statycznym w strefie czystego zginania
8. PN-D-04229:1977 Drewno. Oznaczanie wytrzymało
ś
ci na
ś
ciskanie w poprzek
włókien
9. PN-EN 338:2004 Drewno konstrukcyjne. Klasy wytrzymało
ś
ci
10. PN-EN 1912:2007 Drewno konstrukcyjne. Klasy wytrzymało
ś
ci. Wizualny podział
na klasy i gatunki
11. PN-EN 408:2004, PN-EN 408:2004/Ap1:2006 Konstrukcje drewniane. Drewno
konstrukcyjne lite i klejone warstwowo. Oznaczanie niektórych wła
ś
ciwo
ś
ci
fizycznych i mechanicznych
