INFORMACJE PRAKTYCZNE

98 -

Odpiąć boczne poszycie bagażnika.

Odpiąć osłonę z tworzywa sztuczne-

go  i  włożyć  rękę  za  osłonę  aby  zła-

pać nakrętkę motylkową.

Zdjąć nakrętkę motylkową.

Wymontować zespół świateł.

Nacisnąć występ

A i wypiąć złącze.

Zdjąć osłonę.

Odciągnąć zapięcia

B i wymontować

płytkę z obsadką żarówki.

Wymienić uszkodzoną żarówkę.

Przy montażu należy zwrócić uwagę

na  prawidłowe  ustawienie  obudowy

żarówek, światła i osłony.

Trzecie światło stop z

5 żarówkami W5W

Za  pomocą  klucza  10  mm  odkręcić

obie nakrętki

A.

Wyjąć zespół świateł.

Ścisnąć oba występy

B w celu wyję-

cia obsady żarówek.

Wymienić uszkodzoną żarówkę.

Światła tylne

1.  Światła kierunkowskazów

P21W.

2.  Światła cofania P21W.

3.  Światła stop / światła

pozycyjne P21/5W.

99

INFORMACJE PRAKTYCZNE -

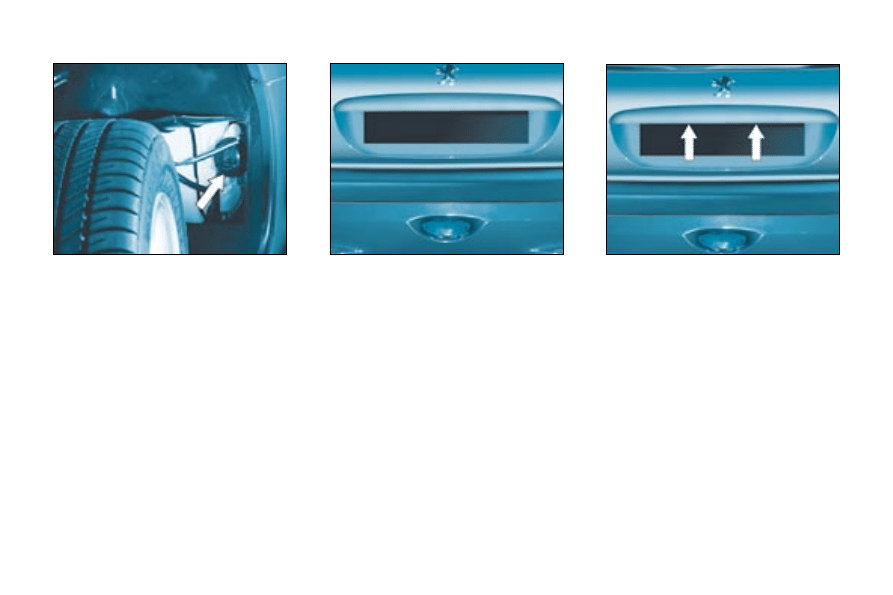

Reflektory przeciwmgielne

przednie H1 55W

Nacisnąć pod klapką dostępu w celu

jej zwolnienia.

Otworzyć klapkę.

Obrócić  pokrywę  w  celu  jej  wymon-

towania.

Odłączyć żarówkę.

Ścisnąć oba końce klamry mocowa-

nia w celu wymontowania żarówki.

Światło przeciwmgielne tylne

P21W

Odpiąć zespół i wymontować go.

Obrócić gniazdo bagnetowe o jedną

czwartą obrotu i wyjąć je.

Wymienić żarówkę.

Oświetlenie tablicy

rejestracyjnej W5W

Włożyć  cienki  śrubokręt  w  jeden  z

zewnętrznych otworów obudowy.

Popchnąć ją do przodu w celu odpię-

cia obudowy.

Wyjąć przezroczystą obudowę.

Wymienić uszkodzoną żarówkę.
