Oznaczenia i wzory
Notations and formulae



Poznámky a vzorce

Tam gdzie jest to możliwe, oznaczenia są
zgodne z tymi podanymi w Eurokodach.

Wzory wydrukowane na kolorowym tle są
jedynie ważne dla kształtowników I i H z
stopkami równoległymi.

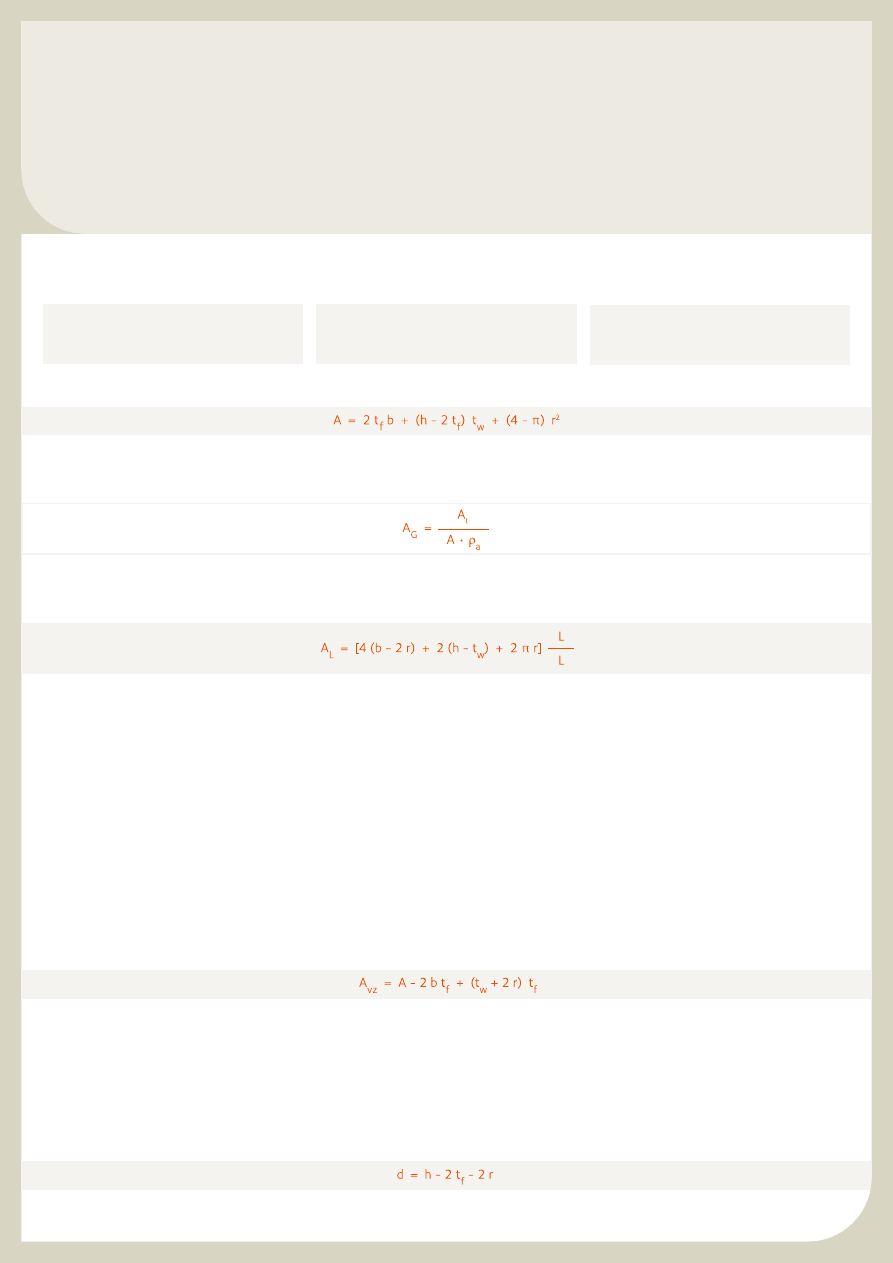

A

pole przekroju

AG  pole powierzchni malowania



na jednostkę masy

AL  pole powierzchni malowania na



jednostkę długości

Am  pole powierzchni kształtownika



narażone na ogień



na jednostke długości

Anet pole netto kształtownika



po zredukowaniu o pole



powierzchni pojedyńczego otworu

Ap  pole powierzchni wewnętrznej



materiału zabezpieczającego przed



ogniem na jednostkę długości

Avz  pole ścinania



obciążenie równoległe do środnika

α

pochylenie głównych osi



bezwładności

b

szerokość przekroju

d

awysokość prostej części środnika

Where possible, the designations correspond
to those of the Eurocode.

The formulae printed on a coloured back-
ground are only valid for I and H sections
with parallel flanges.

A

area of section

AG  painting surface per unit mass

AL  painting surface per unit length

Am  surface area of the steel section



exposed to fire



per unit length

Anet net area of section



after deduction of a single bolt hole

Ap  area of the inner surface



of the fire protection material



per unit length

Avz  shear area



load parallel to web

α

inclination of main axes of inertia

b

width of section

d

depth of straight portion of web

Tam, kde je to možné, značení odpovídá
tomutéž v Eurokódu.

Vzorce natištěné na barevném pozadí jsou
platné pouze pro průřezy I a H s rovnoběžnými
přírubami.

A

Povrchová plocha profilů

AG  Barvený povrch na jednotku - hmotnost

AL  Barvený povrch na jednotku - délka



Am  Povrchová plocha ocelového profilu



vystavená ohni



na jednotku - délka

Anet Čistá povrchová plocha profilu



po odečtení otvoru pro jeden šroub



Ap  Plocha vnitřního povrchu ochranného



materiálu proti ohni



na jednotku - délka

Avz  Prostá plocha



zatížení paralelně ke stojině

α

Naklonění hlavních os



setrvačných sil

b

Šířka profilu

d

Výška rovné části stojiny

199

emin, emax

dopuszczalne odległości krawędzi
otworów połączeń skręcanych, ustalone
dla ustawienia powierzchni styku poza
zaokrągleniem promieniem przejścia i
mające spełniać wymagania EN 1993-1-
8:2005 dla minimalnych i maksymalnych
odległości od krawędzi. Te warunki
są także spełnione dla średnic śrub
mniejszych niż Ø. Te wartości są
obliczone biorąc pod uwagę nominalny
prześwit w otworach wynoszący 2 mm
dla śrub M10 do M24 i 3 mm dla śrub
M27.

Wymagania miejscowego wyboczenia
oraz, jeśli ma zastosowanie, odporność
na korozję musi być sprawdzona.

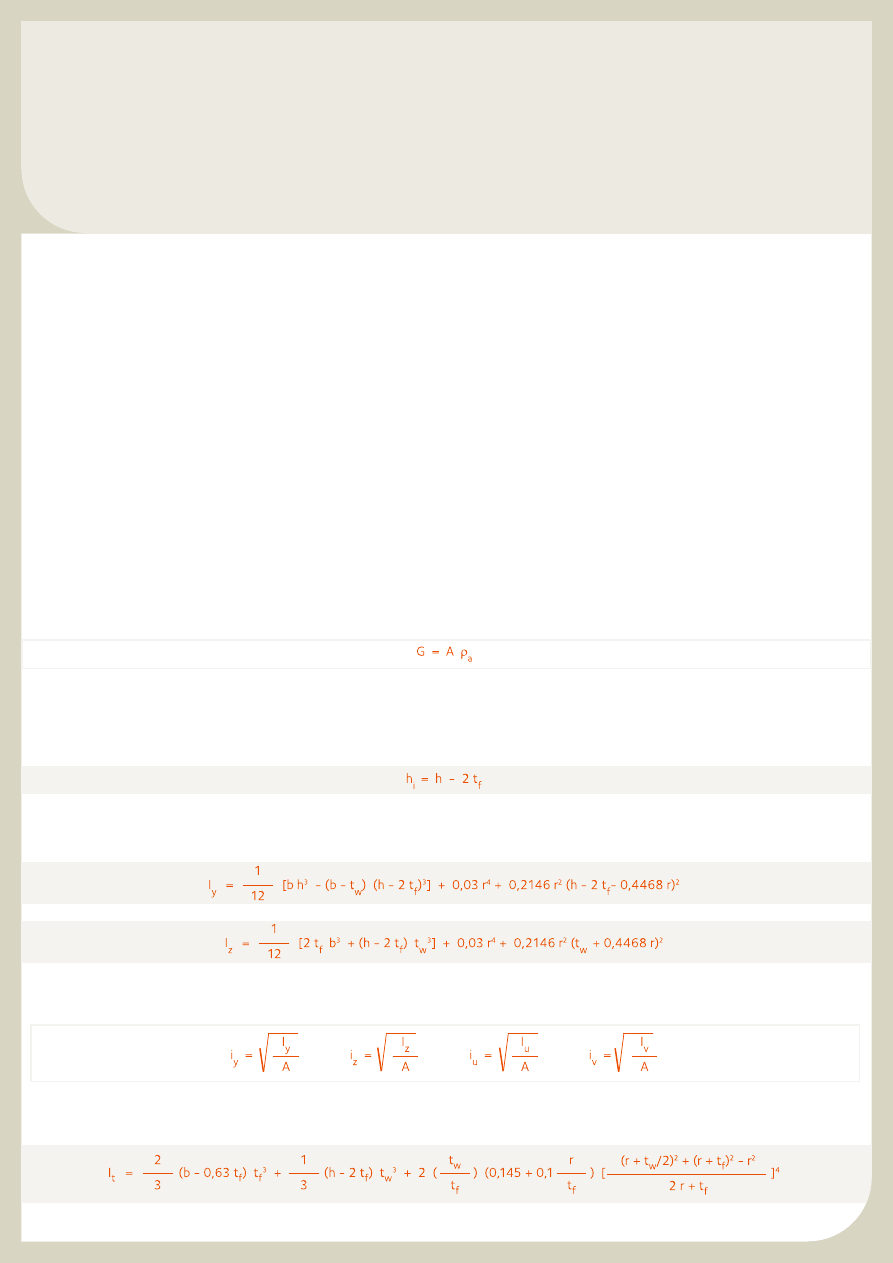

G

masa na jednostkę długości

h

wysokość przekroju

hi  wewnętrzna wysokość pomiędzy stopkami



I

geometryczny moment bezwładności



powierzchni względem osi

i

promień obrotu

It  stała skręcania

emin, emax

allowable edge distances
for bolted connections, determined
for an arrangement of the contact
area outside the radius of the root
fillet and to satisfy the requirements
of EN 1993-1-8:2005 for minimum
and maximum edge distances. These
conditions are also fulfilled for bolt
diameters smaller than Ø. The values
are calculated considering a nominal
clearance in holes of 2mm for M10 to
M24 bolts and of 3mm for M27 bolts.

Local buckling requirements and, if
applicable, the resistance to corrosion
have to be checked.

G

mass per unit length

h

depth of section

hi

inner depth between flanges

I

second moment of area

i

radius of gyration

It

torsion constant

emin, emax



Dovolené vzdálenosti konců



pro šroubové spoje, stanovené pro



nastavení kontaktní plochy mimo
poloměr zaoblení a podle požadavků
EN 1993-1-8:2005 pro minimální a
maximální vzdálenosti konců.  Tyto
podmínky jsou rovněž splněny pro
průměry šroubů menší než Ø. Hod-
noty jsou vypočteny se zřetelem na
jmenovitou světlost u otvorů 2mm pro
šrouby M10 až M24 a 3mm pro šrouby
M 27.



Musí být ověřeny požadavky na místní
vybočení, a je-li nutno, na odolnost
korozi.

G

Hmotnost na jednotku - délka

h

Výška profilu

hi  Vnitřní výška mezi přírubami

I

Druhý moment plochy

i

Poloměr rotace

It

Torzní konstanta

Oznaczenia i wzory

(ciąg dalszy)



Notations and formulae

(continued)

Poznámky a vzorce

(pokračování)

201

Iw  stała zwichrowania



w odniesienu do punktu ścinania



Iyz  moment odśrodkowy



pmin, pmax  dopuszczalne odległości

krawędzi dla połączeń skręcanych,
ustalone dla ustawienia powierzchni
styku poza promieniem przejścia i ma-
jące spełniać wymagania EN 1993-1-
8:2005 dla minimalnych i maksymalnych
odległości krawędzi. Te warunki są także
spełnione dla średnic śrub mniejszych niż
Ø. Te wartości są obliczone biorąc pod
uwagę nominalną prześwit w otworach
wynoszący 2 mm dla śrub M10 do M24
i 3 mm dla śrub M27.




Zakłada się, że oś odniesienia dla
wiercenia otworów stanowi oś środnika.
Jeśli nie, stosowane wartości pmin
mogą różnic się lekko od tolerancji
walcowniczej.



Wymagania miejscowego wyboczenia
oraz, jeśli ma zastosowanie, odporność
na korozję musi być sprawdzona.

Ø

mimalna średnica śruby

r, r1  promień przejścia
r2  promień brzegu
ρa  masa jednostkowa stali
ss  długość sztywnego łożyska

Długość sztywnego łożyska na półce stanowi
długość na którą rozkłada się efektywnie
przyłożona siła. Ma to wpływ na opór
nieusztywnionego środnika przylegającego
kształtownika na poprzeczne siły.

Iw  warping constant



referred to the shear centre



Iyz  centrifugal moment

pmin, pmax  allowable edge distances

for bolted connections, determined
for an arrangement of the contact
area outside the radius of the root
fillet and to satisfy the requirements
of EN 1993-1-8:2005 for minimum
and maximum edge distances. These
conditions are also fulfilled for bolt
diameters smaller than Ø. The values
are calculated considering a nominal
clearance in holes of 2 mm for M10 to
M24 bolts and of 3 mm for M27 bolts.

It is assumed that the reference axis for
drilling the holes is the centre-line of
the web. If not, the applicable p

min

 value

may differ slightly depending on the
rolling tolerances.

Local buckling requirements and, if
applicable, the resistance to corrosion
have to be checked.

Ø

maximum bolt diameter

r, r1  radius of root fillet
r2  toe radius
ρa  unit mass of steel
ss  length of stiff bearing

The length of stiff bearing on the flange is
the distance over which an applied force
is effectively distributed. It influences the
resistance of the unstiffened web of an
adjacent section to transverse forces.

Iw  Konstanta zkroucení



vztahující se k centru smyku

Iyz  Setrvačný moment

pmin, pmax Dovolené vzdálenosti konců



pro šroubové spoje, stanovené pro
nastavení kontaktní plochy mimo
poloměr zaoblení a podle požadavků
EN 1993-1-8:2005 pro minimální a
maximální vzdálenosti konců.  Tyto
podmínky jsou rovněž splněny pro
průměry šroubů menší než Ø. Hod-
noty jsou vypočteny se zřetelem na
jmenovitou světlost u otvorů 2 mm
pro šrouby M10 až M24 a 3 mm pro
šrouby M 27.



Předpokládá se, že referenční osa pro
vrtání otvorů je centrální linie stojiny.
Jestliže ne, použitelná hodnota pmin se
může mírně lišit v závislosti na válco-
vacích tolerancích.



Musí být ověřeny požadavky na místní
vybočení, a je-li nutno, na odolnost
korozi.

Ø

Maximální průměr šroubu

r, r1  Poloměr zaoblení
r2  Poloměr paty
ρa  Jednotková hmotnost oceli
ss  Délka nosné plochy

Délka nosné plochy příruby je vzdálenost, po
které je účinně rozložena užitá síla. Ovlivňuje
odolnost nezpevněné stojiny přilehlého profilu
vůči příčným silám.

t



grubość

tf  grubość stopki

tw  grubość środnika

u

odległość skrajnego punktu



wzdłuż osi v

v

odległość skrajnego punktu



wzdłuż osi u

V

objetość kształtownika stalowego



Na jednostkę długości

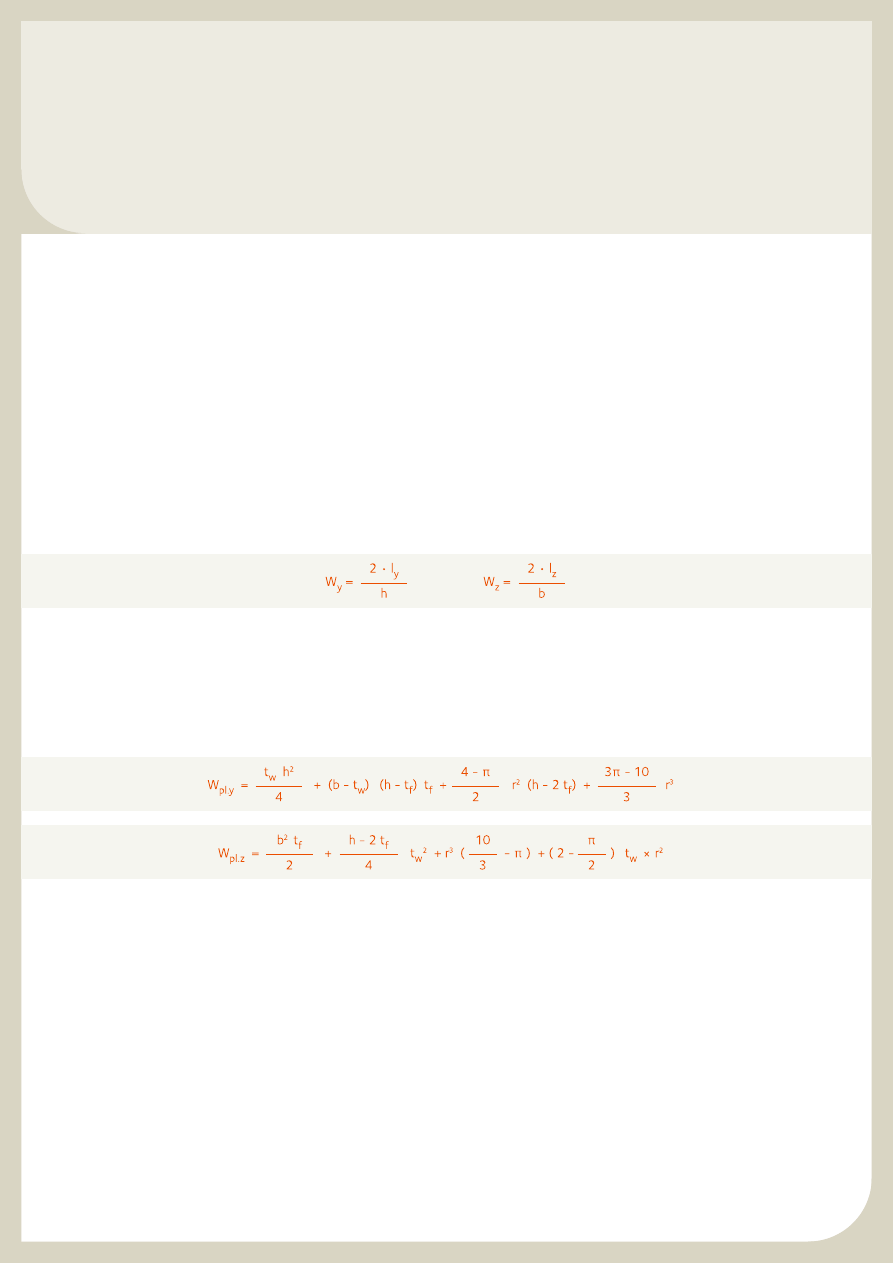

Wel  moduł sprężystości

Wpl  moduł plastyczności

Do obliczeń plastycznych, przekrój musi
należeć do klasy 1 lub 2

Dla ceowników:
W

pl.z’

 moduł plastyczności odnosi się do

osi neutralnej z’  równoległej do osi z.

ym  odległość środka ścinania

ys  odległość środka ciężkości



wzdłuż osi y

zs, z1, z2  odległość środka ciężkości



wzdłuż osi z.

t

thickness

tf  flange thickness

tw  web thickness

u

distance of extreme fibre



to minor v-axis

v

distance of extreme fibre



to major u-axis

V

volume of the steel member



per unit length

Wel  elastic section modulus

Wpl  plastic section modulus

For plastic design, the cross-section
must belong to class 1 or 2 according
to the required rotation capacity.

For channels:
W

pl.z’

  plastic section modulus referred

to plastic neutral z’ axis which is parallel
to z axis.

ym  distance of shear centre

ys  distance of centre of gravity



along y-axis

zs, z1, z2  distance of centre



of gravity along z-axis

t

Tloušťka

tf  Tloušťka příruby

tw  Tloušťka stojiny

u

Vzdálenost krajních vláken



k vedlejší v-ose

v

Vzdálenost krajních vláken



k hlavní u-ose

V

Objem ocelového prvku



na jednotkovou délku

Wel  Modul elasticity profilu

Wpl  Modul plasticity profilu

Pro plastický design musí průřez
náležet ke třídě 1 nebo 2 dle
vyžadované rotační kapacity.

Pro tyče průřezu U:
W

pl.z’

 modul plasticity profilu se vztahuje

k plastické neutrální z´ ose, jež je
rovnoběžná s osou z.

ym  Vzdálenost středu smyku

ys  Vzdálenost středu gravitační síly



podél y-osy

zs, z1, z2  Vzdálenost středu gravitační



síly podél z-osy
