audi 100 wegfahrsicherung mj1997

background image

Audi 100

Stromlaufplan

Nr. 21

Wegfahrsicherung

Modelljahr 1997

Ausgabe 06.96

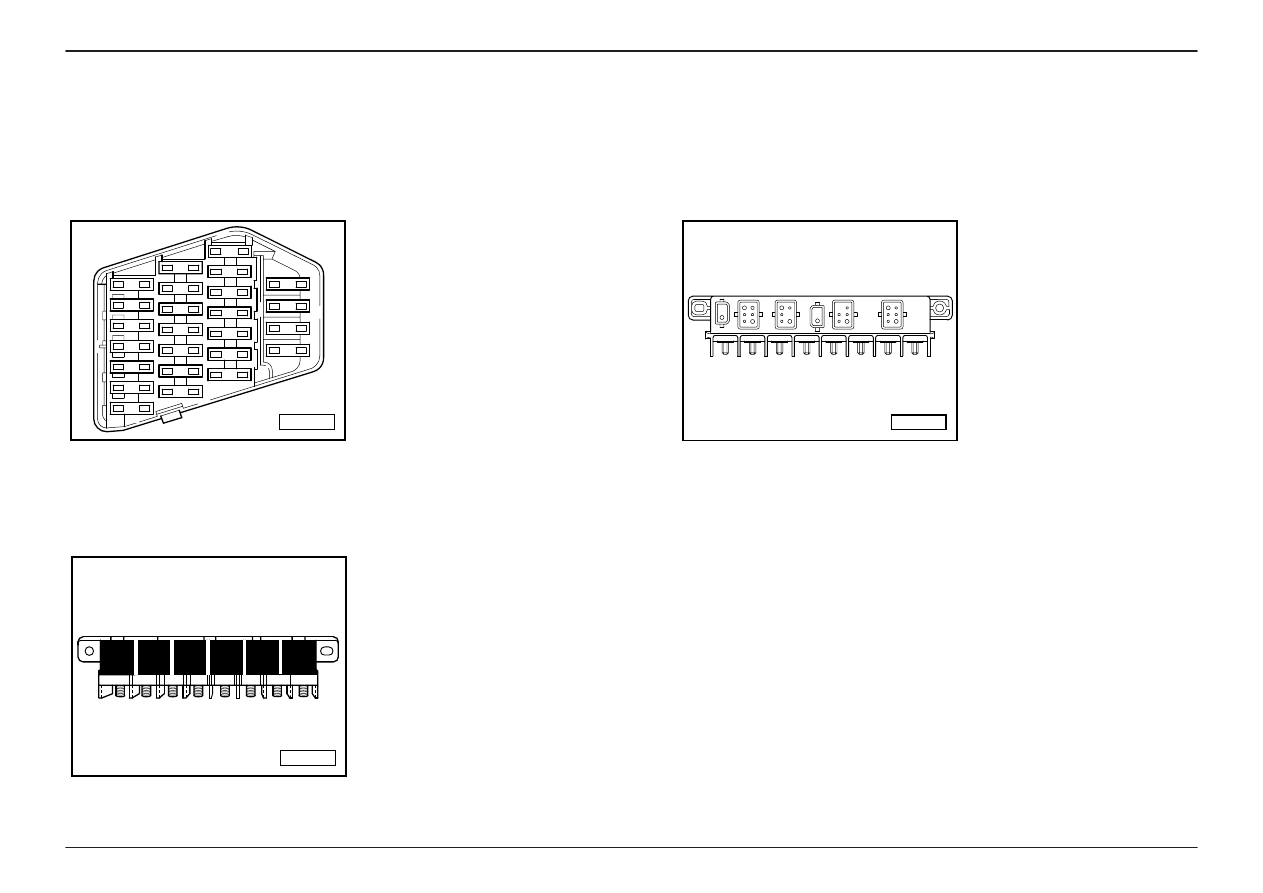

Sicherungshalter

Zentralelektrik - Vorderseite

Sicherungsfarben:

30
25
20
15
10

5

A
A
A
A
A
A

-
-
-
-
-
-

grün
weiß
gelb
blau
rot
beige

20

18

19

17

16

5

15

8

14

13

12

11

9

1

6

7

3

10

2

4

21

V97 - 6547

30

30

58a

75X

15a

75a

15

87F/DTI

2

5

3

4

6

1

V97 - 6548

Zentralelektrik - Rückseite

J

71

31

15

S1

S4

S5

S2

S3

S6

87h 75

30ah

50z

P/N

RF

B

A

87f

53c

31b

La

K1

50a

50a

S

87a

P

53e

V97 - 6722

background image

Audi 100

Stromlaufplan

Nr. 21/1

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Wegfahrsicherung

D

- Zündanlaßschalter

D 2

- Lesespule für Wegfahrsicherung

J 192 - Steuergerät für Multipoint-Injection
J 220 - Steuergerät für Motronic
J 248 - Steuergerät für Dieseldirekteinspritzanlage
J 362 - Steuergerät für Wegfahrsicherung
K

- Diagnoseanschluß

K 117 - Kontrollampe für Wegfahrsicherung
S 15

- Sicherung im Sicherungshalter

T 2

- Steckverbindung, 2-fach, weiß, Diagnosestecker,

auf Zusatzrelaisträger I

T 2 ao - Steckverbindung, 2-fach, braun, Nähe Steuergerät

für Wegfahrsicherung

T 6 bg - Steckverbindung, 6-fach, lila, Kupplungsstation 2

-Masseverbindung -2-, im Schalttafelleitungsstrang

-Plusverbindung (15), im Schalttafelleitungsstrang

-Plusverbindung (15aII), imSchalttafelleitungsstrang

-2,6l Einspritzmotor, 110kW, 6 Zylinder,

Motorkennbuchstabe ABC

-2,8l Einspritzmotor, 128kW, 6 Zylinder,

Motorkennbuchstabe AAH

-2,8l Einspritzmotor, 142kW, 6 Zylinder,

Motorkennbuchstabe ACK

-2,2l Einspritz-Turbomotor, 169kW, 5 Zylinder,

Motorkennbuchstabe AAN

-4,2l Einspritzmotor, 213kW, 8 Zylinder,

Motorkennbuchstabe AEC

-1,8l Einspritzmotor, 92kW, 4 Zylinder,

Motorkennbuchstabe ADR

-4,2l Einspritzmotor, 240kW, 8 Zylinder,

Motorkennbuchstabe AHK

-1,9l Turbo-Dieselmotor, 66kW, 4 Zylinder,

Motorkennbuchstabe 1Z

-2,5l Turbo-Dieselmotor, 85kW und 103kW,

5 Zylinder, Motorkennbuchstaben AAT und AEL

135

A2

A38

*

**

***

****

****

**

***

**

***
***

***
***

****
