Firma  „REMAG” S. A.

















KATALOG CZĘŚCI

PULPITU  STEROWNICZEGO

TYPU PS-1AM1

















































Katowice, Wrzesień 2008 rok

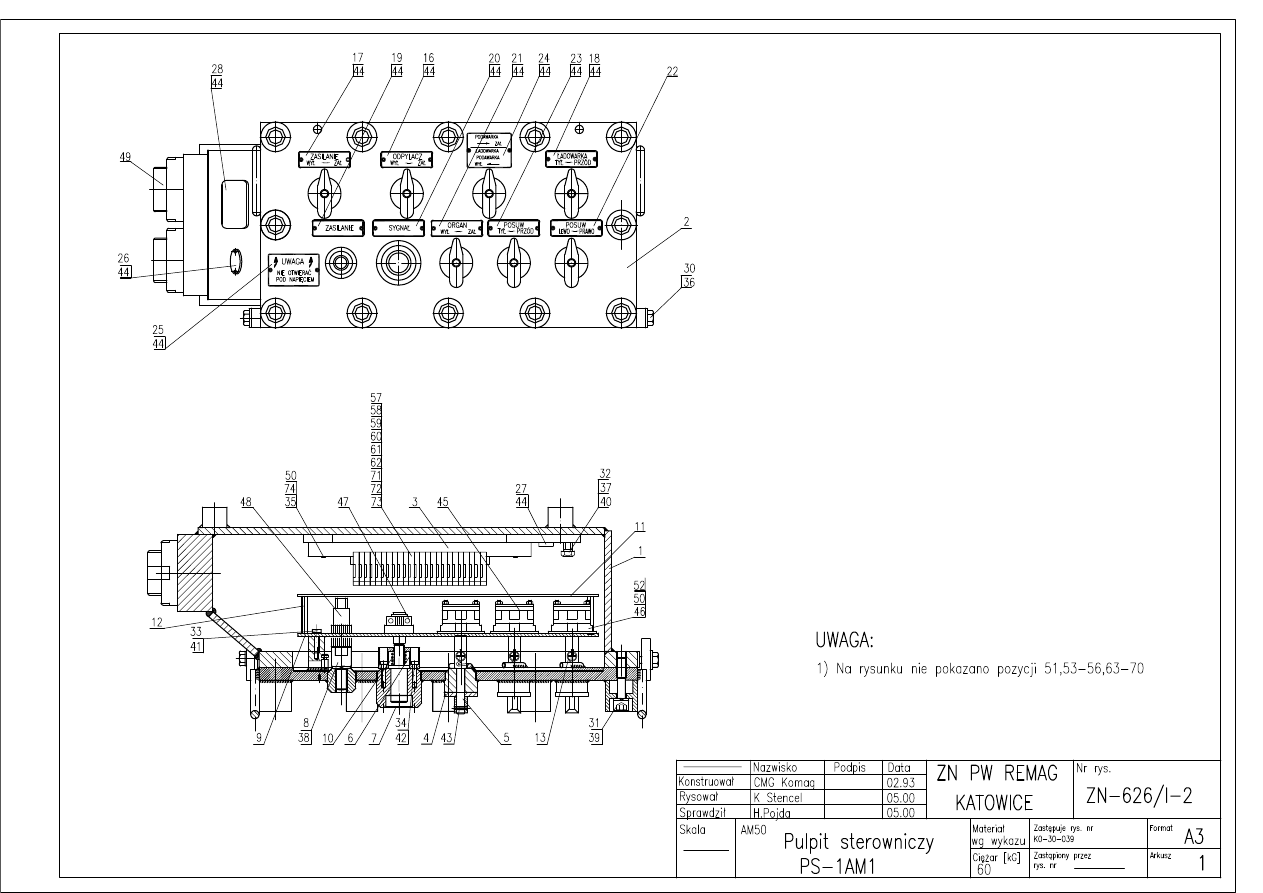

Nazwa zespołu (podzespołu):

Pulpit sterowniczy

typu PS-1AM1



Nr rysunku:

ZN-626/I-2



Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il.szt.

CięŜar

Nr

katalogowy

1

Kadłub

ZN-626/I-2-1

1

32,5

EAMP-1-2.1





2

Pokrywa

ZN-626/I-2-2

1

13,19

EAMP-1-2.2





3

Listwa montaŜowa TS 35



1



EAMP-1-2.3





4

Przełącznik

ZN-626/I-2-4/2

7

0,32

EAMP-1-2.4

5

Wałek do wyłącznika ŁK-15

ZN-626/I-2-5

7

0,07

EAMP-1-2.5





6

Tuleja

ZN-626/I-2-6

1

0,20

EAMP-1-2.6





7

Przycisk

ZN-626/I-2-7

1

0,15

EAMP-1-2.7





8

Wziernik

ZN-626/I-2-8

1

0,10

EAMP-1-2.8





9

Płyta montaŜowa

ZN-626/I-2-9/2

1

1,50

EAMP-1-2.9





10

SpręŜyna

ZN-626/I-2-10

1

0,02

EAMP-1-2.10



11

Przegroda

ZN-626/I-2-11

1



EAMP-1-2.11

12

Kołek dystansowy

ZN-626/I-2-12

2



EAMP-1-2.12

13

SpręŜyna

ZN-626/I-2-13

7

0,03

EAMP-1-2.13



16

Tabliczka ozn. ODPYLACZ WYŁ.-ZAŁ

ZN-626/I-2-16

1

0,01

EAMP-1-2.16



17

Tabliczka ozn. ZASILANIE WYŁ-ZAŁ

ZN-626/I-2-17

1

0,01

EAMP-1-2.17



18

Tabliczka ozn. ŁADOWARKA

ZN-626/I-2-18

1

0,01

EAMP-1-2.18



19

Tabliczka ozn. ZASILANIE

ZN-626/I-2-19

1

0,01

EAMP-1-2.19



20

Tabliczka ozn. SYGNAŁ

ZN-626/I-2-20

1

0,01

EAMP-1-2.20



21

Tabliczka ozn. ORGAN WYŁ-ZAŁ

ZN-626/I-2-21

1

0,01

EAMP-1-2.21



22

Tabliczka ozn. POSUW LEWO-PRAWO

ZN-626/I-2-22

1

0,01

EAMP-1-2.22



23

Tabliczka ozn. POSUW TYŁ-PRZÓD

ZN-626/I-2-23

1

0,01

EAMP-1-2.23



24

Tabliczka ozn. PODAWARKA

ZN-626/I-2-24/2

1

0,02

EAMP-1-2.24



25

Tabliczka ostrzegawcza

ZN-626/I-2-25

1

0,01

EAMP-1-2.25



26

Oznaka ExdI

ZN-626/I-2-26

1

0,003

EAMP-1-2.26



27

Oznaka uziemienia

K4-65-064

1

0,002

EAMP-1-2.27



28

Tabliczka znamionowa

ZN-626/I-2-28

1

0,02

EAMP-1-2.28



30

Ś

ruba M10

ZN-626/I-2-30

2

0,06

EAMP-1-2.30



31

Ś

ruba M12x53

ZN-626/I-2-31

12

0,05

EAMP-1-2.31



32

Ś

ruba M8x16 Fe/Zn10

PN-EN ISO 4017:2004

1

0,03

EAMP-1-2.32



33

Wkręt M6x20 Fe/Zn10

PN-EN ISO 1207:1999

3

0,01

EAMP-1-2.33



34

Wkręt M5x20 Fe/Zn10

PN-EN ISO 1207:1999

2

0,005

EAMP-1-2.34



35

Wkręt z łbem walcowym M5x10 Fe/Zn10

PN-EN ISO 1207:1999

2



EAMP-1-2.35



36

Podkładka 13 Fe/Zn10

PN-EN ISO 7091:2002 (U)

2

0,006

EAMP-1-2.36



37

Podkładka 8,4 Fe/Zn10

PN-EN ISO 7091:2002 (U)

1

0,002

EAMP-1-2.37



38

Podkładka spręŜysta Z14,2 Fe/Zn10

PN-M-82008:1977

1

0,004

EAMP-1-2.38



39

Podkładka spręŜysta Z12,2 Fe/Zn10

PN-M-82008:1977

12

0,003

EAMP-1-2.39



40

Podkładka spręŜysta Z8,2 Fe/Zn10

PN-M-82008:1977

1

0,001

EAMP-1-2.40



41

Podkładka spręŜysta Z6,1 Fe/Zn10

PN-M-82008:1977

3

0,0004

EAMP-1-2.41



42

Podkładka spręŜysta Z5,1 Fe/Zn10

PN-M-82008:1977

4

0,0002

EAMP-1-2.42



43

Kołek spręŜysty 4x16

PN-EN ISO 8752:2000

7

0,01

EAMP-1-2.43



44

Nitokołek z łbem kulistym 2x6

PN-EN ISO 8746:2002

26

0,0002

EAMP-1-2.44



45

Łącznik krzywkowy ŁK-15/C-71



4

0,6

EAMP-1-2.45



46

Łącznik krzywkowy ŁK-15/C-51



3

0,6

EAMP-1-2.46



47

Przycisk sterowniczy



1

0,01

EAMP-1-2.47



48

Dioda LED - 24V



2



EAMP-1-2.48



49

Wpust kablowy WR-1

ZN-1091

2



EAMP-1-2.49



50

Podkładka spręŜysta  Z4,1 Fe/Zn10

PN-M-82008:1977

30



EAMP-1-2.50



51

Przewód LgY 1x1mm

2





20m



EAMP-1-2.51



52

Podkładka zwykła 4,3 Fe/Zn10

PN-EN ISO 7091:2002 (U)

30



EAMP-1-2.52



53

Końcówka kablowa tulejkowa TE 1-12



80



EAMP-1-2.53



54

Końcówka kablowa oczkowa KOA 8-2,5



1



EAMP-1-2.54



55

Rurka izolacyjna z miękkiego PCV

φ

3

- kolor biały



1,5m



EAMP-1-2.55



56

Rurka izolacyjna z miękkiego PCV

φ

4

- kolor biały



2m



EAMP-1-2.56



57

Złącze listwowe WAGO 209-190
 przegroda duŜa



2



EAMP-1-2.57



58

Złącze listwowe WAGO 280-309
 przegroda mała



1



EAMP-1-2.58



59

Złącze listwowe WAGO 249-116
 blokada końcowa



2



EAMP-1-2.59



60

Oznacznik WAGO 209-502 WSB 1-10



1



EAMP-1-2.60



61

Oznacznik WAGO 209-503 WSB 11-20



1



EAMP-1-2.61



62

Oznacznik WAGO 209-504 WSB 21-30



1



EAMP-1-2.62



63

Taśma kablowa 120x3,2



25



EAMP-1-2.63



64

Nakrętka M8 kl. B   Fe/Zn10

PN-EN ISO 4032:2004

8



EAMP-1-2.64



65

Nakrętka M12 kl. B  Fe/Zn10

PN-EN ISO 4032:2004

6



EAMP-1-2.65



66

Nakrętka M16 kl. B Fe/Zn10

PN-EN ISO 4032:2004

4



EAMP-1-2.66



67

Końcówka kablowa TE-1,5-12  (HI)



1



EAMP-1-2.67



68

Przewód LgY 1x1,5 500V Ŝółto-zielony



1m



EAMP-1-2.68



69

Wkręt z łbem walcowym M4x12 Fe/Zn10

PN – EN ISO 1207:1999

30



EAMP-1-2.69



70

Podkładka zwykła   M12 Fe/Zn10
SW-05/PTM

PN-EN ISO 7091:2002 (U)

2



EAMP-1-2.70



71

Złącze listwowe WAGO 280-991 szare



1



EAMP-1-2.71



72

Złącze listwowe WAGO 280-904
niebieskie



24



EAMP-1-2.72



73

Złącze listwowe WAGO 280-907
Ŝ

ółto-zielone



3



EAMP-1-2.73



74

Podkładka zwykła M5 Fe/Zn10

PN-EN ISO 7091:2002 (U)

2



EAMP-1-2.74

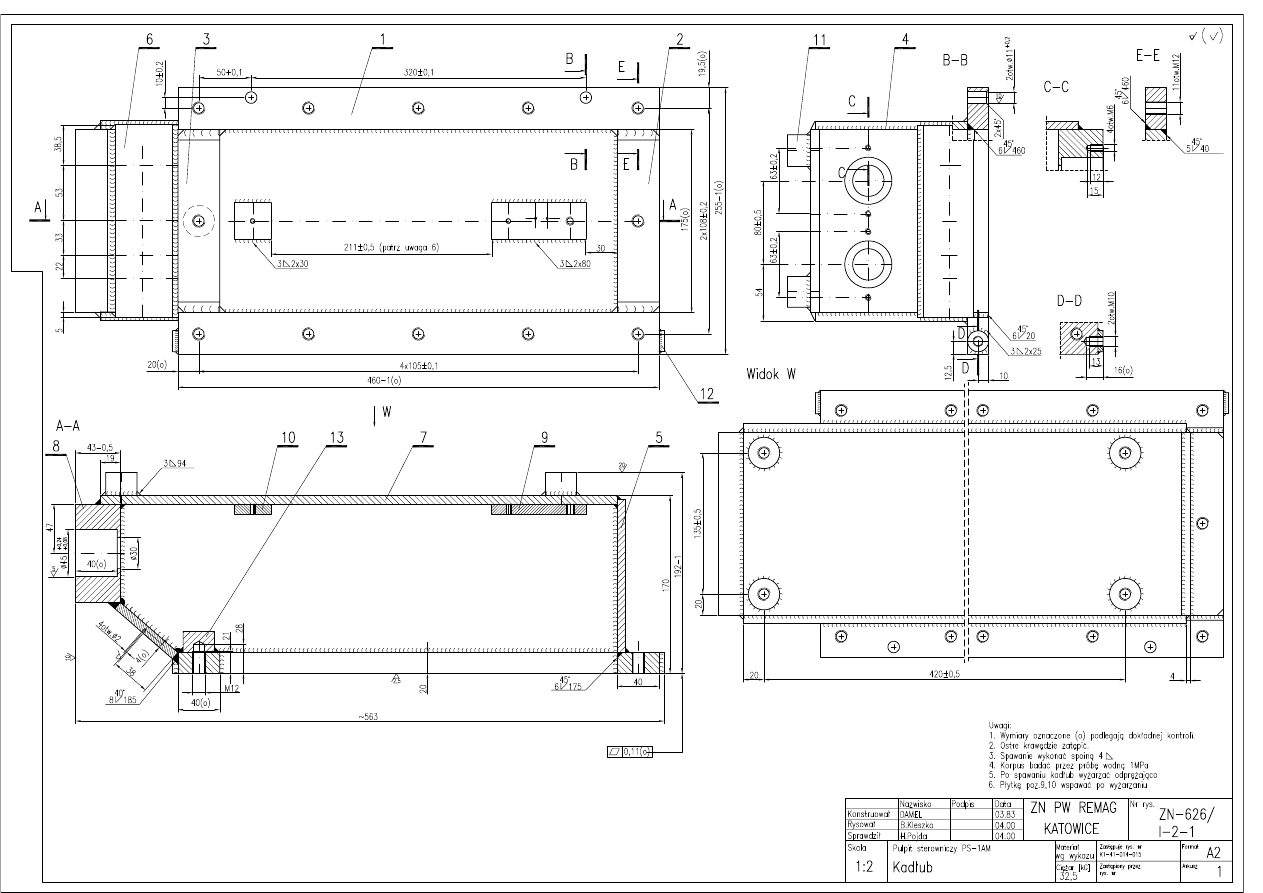

Nazwa zespołu (podzespołu):

Kadłub



Nr rysunku:

ZN-626/I-2-1



Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il.szt.

CięŜar

Nr katalogowy

1

Płaskownik 1

ZN-626/I-2-1-1

2

3,55

EAMP-1-2.1.1



2

Płaskownik 2

ZN-626/I-2-1-2

1

1,37

EAMP-1-2.1.2



3

Płaskownik 3

ZN-626/I-2-1-3

1

1,37

EAMP-1-2.1.3



4

Blacha boczna

ZN-626/I-2-1-4

2

4,50

EAMP-1-2.1.4



5

Blacha tylna

ZN-626/I-2-1-5

1

1,59

EAMP-1-2.1.5



6

Blacha wierzchnia

ZN-626/I-2-1-6

1

0,88

EAMP-1-2.1.6



7

Dno

ZN-626/I-2-1-7

1

5,44

EAMP-1-2.1.7



8

Blacha czołowa

ZN-626/I-2-1-8

1

5,81

EAMP-1-2.1.8



9

Płytka uziemienia

ZN-626/I-2-1-9

1

0,25

EAMP-1-2.1.9



10

Płytka mocowania listwy

ZN-626/I-2-1-10

1

0,10

EAMP-1-2.1.10



11

KrąŜek

φ

30x25

ZN-626/I-2-1-11

4

0,16

EAMP-1-2.1.11



12

KrąŜek

φ

20x5

ZN-626/I-2-1

2

0,05

EAMP-1-2.1.12



13

KrąŜek

φ

30x20

ZN-626/I-2-1

1

0,10

EAMP-1-2.1.13

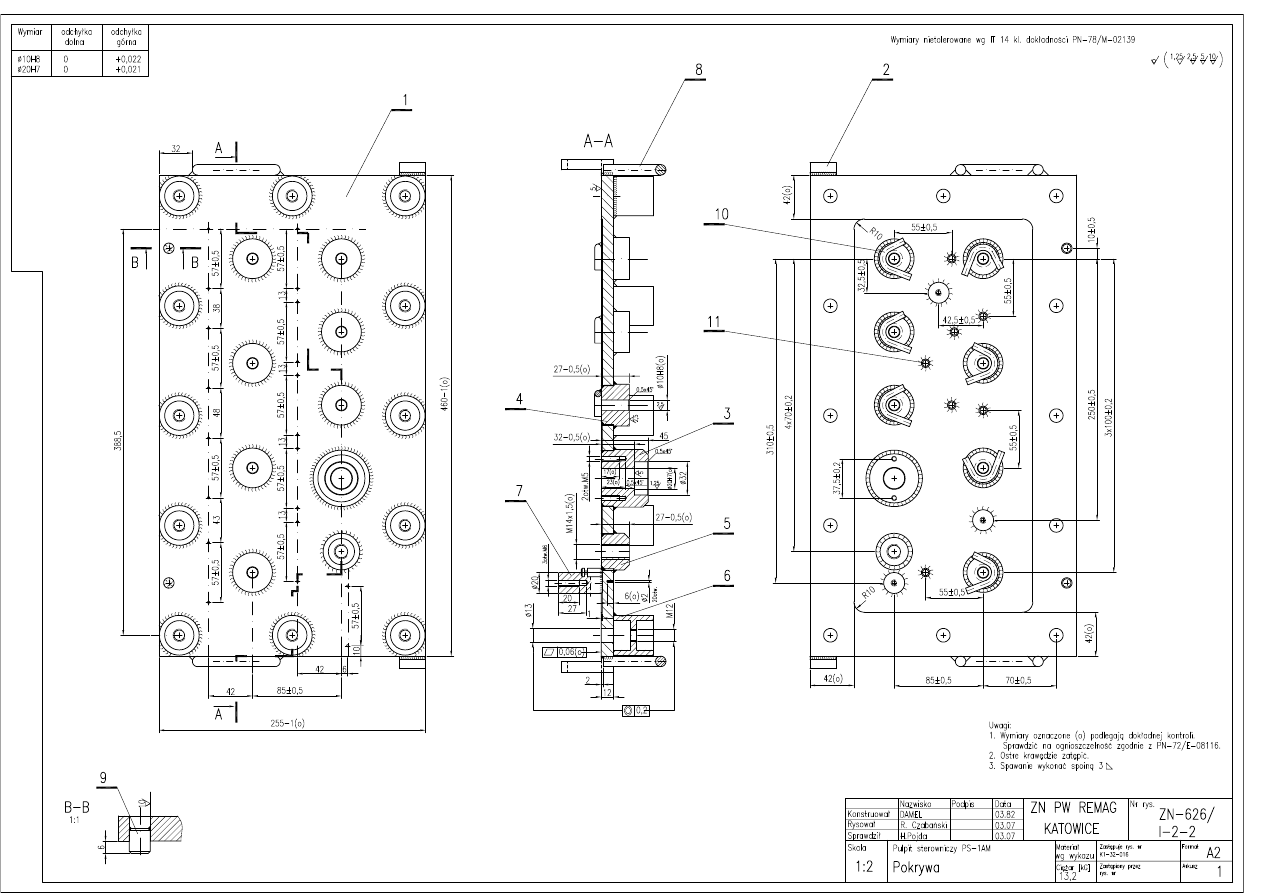

Nazwa zespołu (podzespołu):

Pokrywa



Nr rysunku:

ZN-626/I-2-2



Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il.szt.

CięŜar

Nr katalogowy

1

Blacha

ZN-626/I-2-2-1

1

9,75

EAMP-1-2.2.1



2

Blacha

ZN-626/I-2-2-2

2

0,40

EAMP-1-2.2.2



3

Tuleja 3

ZN-626/I-2-2-3

1

0,80

EAMP-1-2.2.3



4

Tuleja 4

ZN-626/I-2-2-4

7

1,54

EAMP-1-2.2.4



5

Tuleja 5

ZN-626/I-2-2-5

1

0,06

EAMP-1-2.2.5



6

Tuleja 6

ZN-626/I-2-2-6

12

0,06

EAMP-1-2.2.6



7

KrąŜek

ZN-626/I-2-2-7

3

0,08

EAMP-1-2.2.7



8

Ucho

ZN-626/I-2-2-8

2

0,08

EAMP-1-2.2.8



9

Kołek

ZN-626/I-2-2-9

2

0,02

EAMP-1-2.2.9



10

Ogranicznik

ZN-626/I-2-2-10/1

7

0,10

EAMP-1-2.2.10



11

Kołek

ZN-626/I-2-2-11

7

0,07

EAMP-1-2.2.11
