CITROEN C5 CZUJNIK TYLNEGO KOŁA

background image

DEMONTAŻ-MONTAŻ : CZUJNIK TYLNEGO KOŁA :

PILNE : Przestrzegać zasad bezpieczeństwa i czystości .

1. Demontaż

Podnieść i zablokować pojazd na podnośniku 2 -kolumnowym .

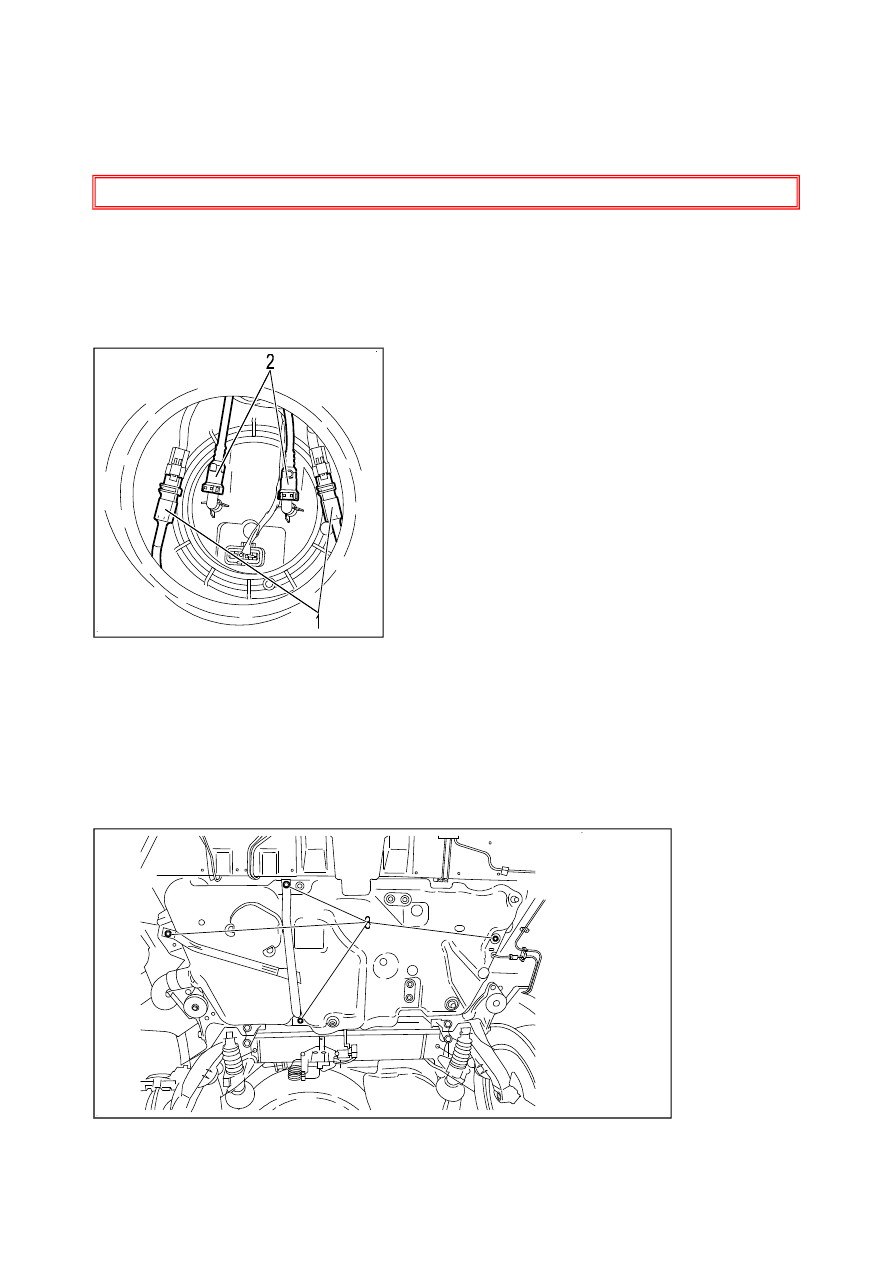

1.1. Strona pokrywy pompy paliwowej

Rozłączyć złącza (1) .
Odłączyć przewody paliwowe (2) .

1.2. Pod pojazdem

Zdemontować :

Układ wylotowy

Osłony termiczne zbiornika paliwa

Ustawić podnośnik w celu podtrzymania zbiornika paliwa .

Rysunek : B1HP18ZC

Rysunek : B1HP190D

Strona 1 z 3

C5 II - B3FG4XP0 - Demontaż-montaż : Czujnik tylnego koła :

2011-03-20

http://127.0.0.1:6091/affiche.do?doc=61825&ref=B3FG4XP0

background image

Zdemontować śruby (3) .

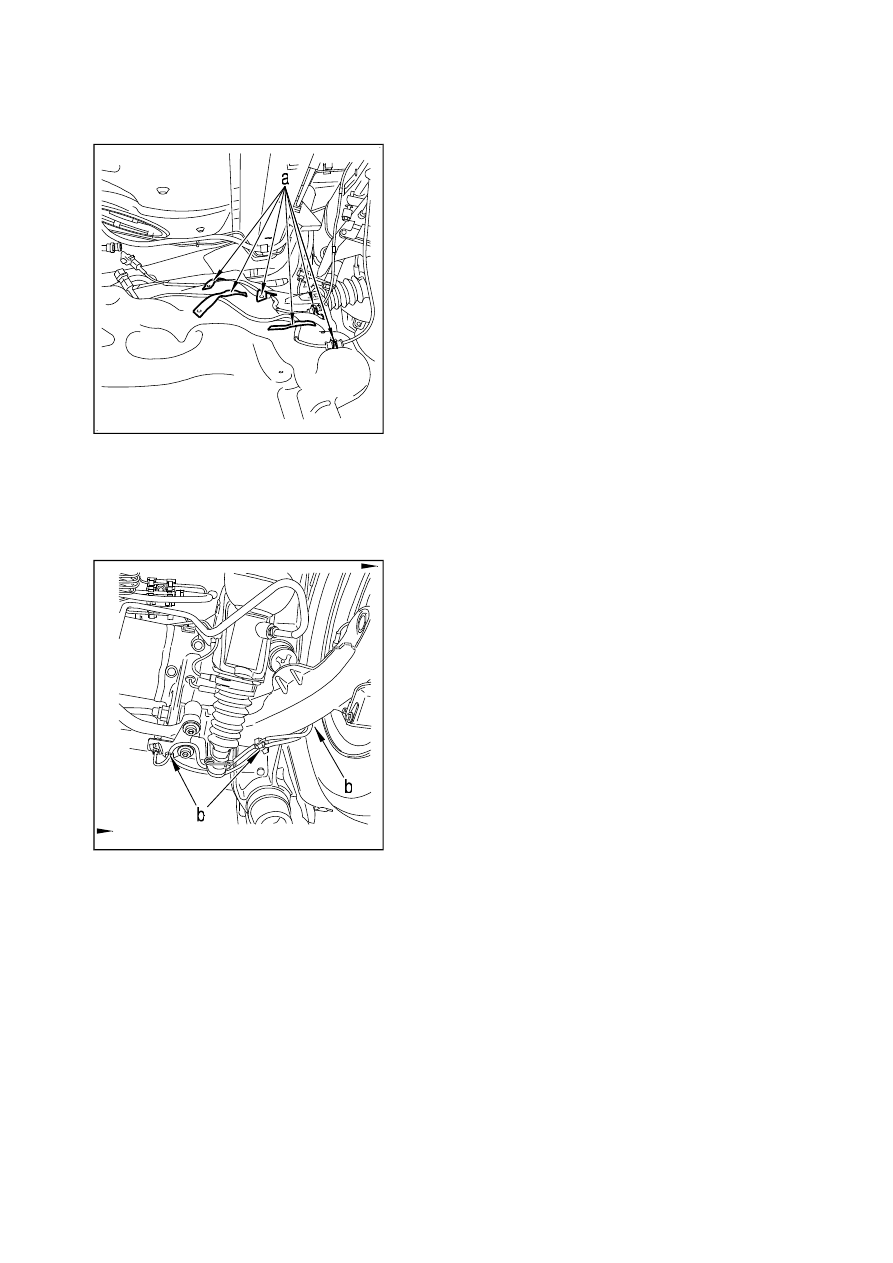

Opuścić zbiornik paliwa, aby odczepić wiązkę przewodów czujnika koła :

W miejscu "a" na zbiorniku paliwa

Na nadwoziu

Odczepić wiązkę przewodów czujnika koła w miejscu "b" na wahaczu tylnego zawieszenia .

Rysunek : B1HP191C

Rysunek : B3DP0B8C

Strona 2 z 3

C5 II - B3FG4XP0 - Demontaż-montaż : Czujnik tylnego koła :

2011-03-20

http://127.0.0.1:6091/affiche.do?doc=61825&ref=B3FG4XP0

background image

Odczepić wiązkę przewodów czujnika koła w miejscu "c" na kołnierzu hamulca .
Zdemontować :

Ś

rubę (4)

Czujnik koła (5)

2. Montaż

PILNE : Unikać uderzania głowicy czujnika .

Zamontować czujnik koła (5) .
Posmarować śrubę (4) preparatem Loctite FRENETANCH .
Dokręcić wkręt (4) momentem 0,8 ± 0,1 daNm .
Zamocować klamrami wiązkę przewodów czujnika koła :

W miejscu "c" na kołnierzu hamulca

W miejscu "b" na wahaczu tylnego zawieszenia

Na nadwoziu

W miejscu "a" na zbiorniku paliwa

Zamontować zbiornik paliwa .
Dokręcić śruby (3) momentem 2 ± 0,4 daNm .
Zamontować :

Osłony termiczne zbiornika paliwa

Układ wylotowy

Podłączyć przewody paliwowe (2) .
Podłączyć złącza (1) .
Postawić samochód na ziemi .
Przeprowadzić jazdę próbną .
Odczytać kody usterek .

Rysunek : B3FP7DEC

Strona 3 z 3

C5 II - B3FG4XP0 - Demontaż-montaż : Czujnik tylnego koła :

2011-03-20

http://127.0.0.1:6091/affiche.do?doc=61825&ref=B3FG4XP0
