727 t freischneider oleomac

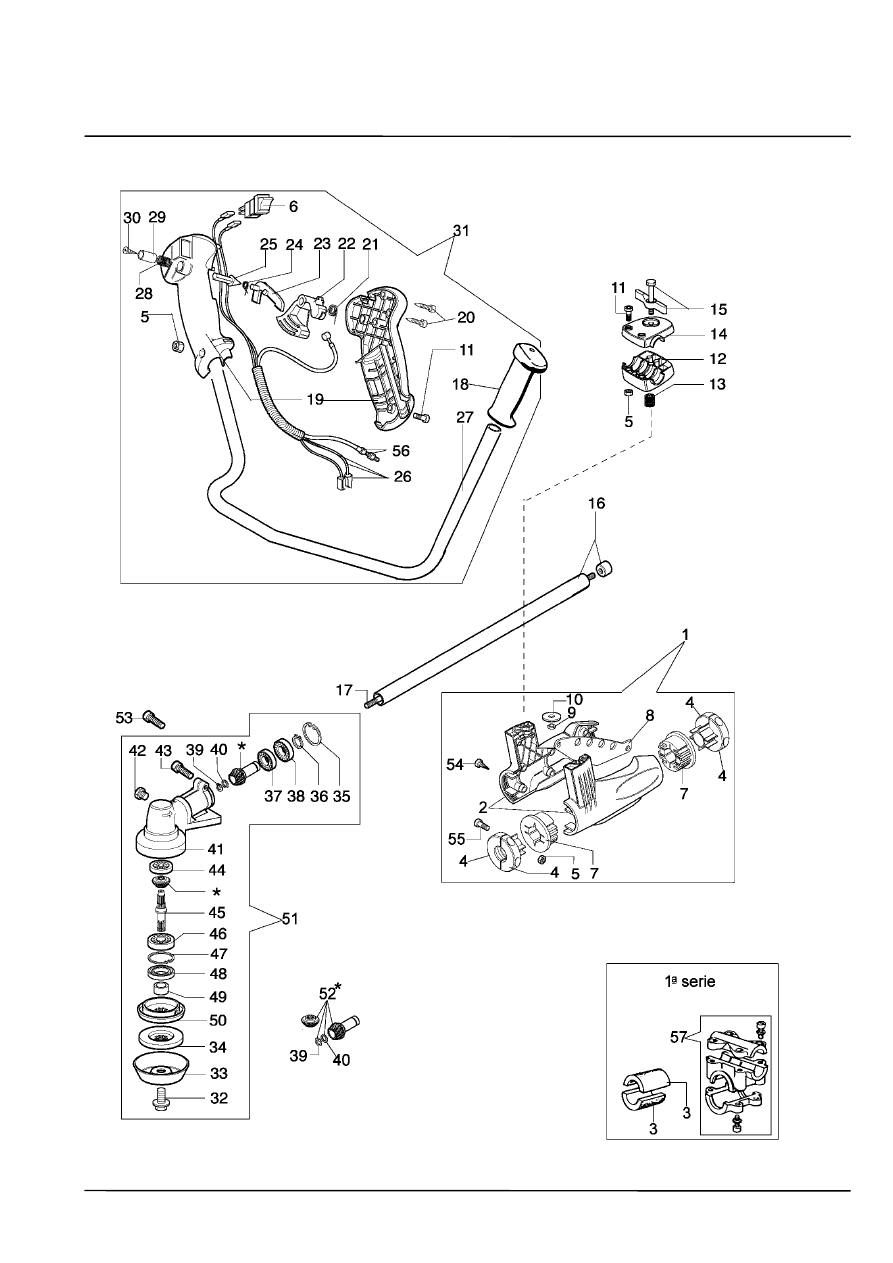

background image

Illustration

Getriebe

727 T

1

11-2007

background image

Illustration

Getriebe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 T

2

11-2007

1

1

61052039

Halter

2

1

61040154

Komplet deckel

3

1

072700082R

Stossdaempfer

4

4

61030012

Kragen

5

5

3914003

Mutter

6

1

2317021R

Schalter

7

2

61040111

Kappe

8

1

61040112

Verbindung

9

1

3980011

Mutter

10

1

66030012

Scheibe

11

3

3801016

Schraube

12

1

61040136

Deckel

13

1

61040044

Feder

14

1

61040135

Deckel

15

1

61042030

Knopf

16

1

4160011R

Schlauch Ø26

17

1

4161330AR

Flexibel welle

18

1

61040140R

Griff

19

1

61040131R

Handgriff

20

2

3960029

Schraube

21

1

4138361R

Feder

22

1

4174245BR

Hebel

23

1

4174246R

Hebel

24

1

4138360R

Feder

25

1

4138358R

Schalter

26

1

074000296

Kabel

27

1

61040040B

Handgriff

28

1

4100098BR

Feder

29

1

4138359R

Schalter

30

1

3960021

Schraube

31

1

61052059

Handgriff

32

1

61040074AR

Schraube

33

1

4100456R

Schultz

34

1

4179089R

Flansch

35

1

3025018

Ring

36

1

3024010R

Ring

37

1

3034010

Lager

38

1

3035235

Lager

39

1

3025009

Ring

40

1

4138311A

Ring

41

1

61050013

Getriebe gehause

42

1

61040071R

Stopfen

43

1

3901016

Schraube

44

1

3034218

Lager

45

1

61040106A

Stift

46

1

3034012

Lager

47

1

3025022

Ring

48

1

3050018

Kobelnring

49

1

61040066

Distanzstuck

background image

Illustration

Getriebe

727 T

3

11-2007

background image

Illustration

Getriebe


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 T

2

11-2007

50

1

61040145R

Deckel

51

1

61052030BR

Kegelradantrieb

52

1

61040132

Kegelradantrieb

53

1

3901008

Schraube

54

1

3960071

Schraube

55

1

3801016

Schraube

56

1

074000301

Gaskabel

57

1

074000183R

Klemme

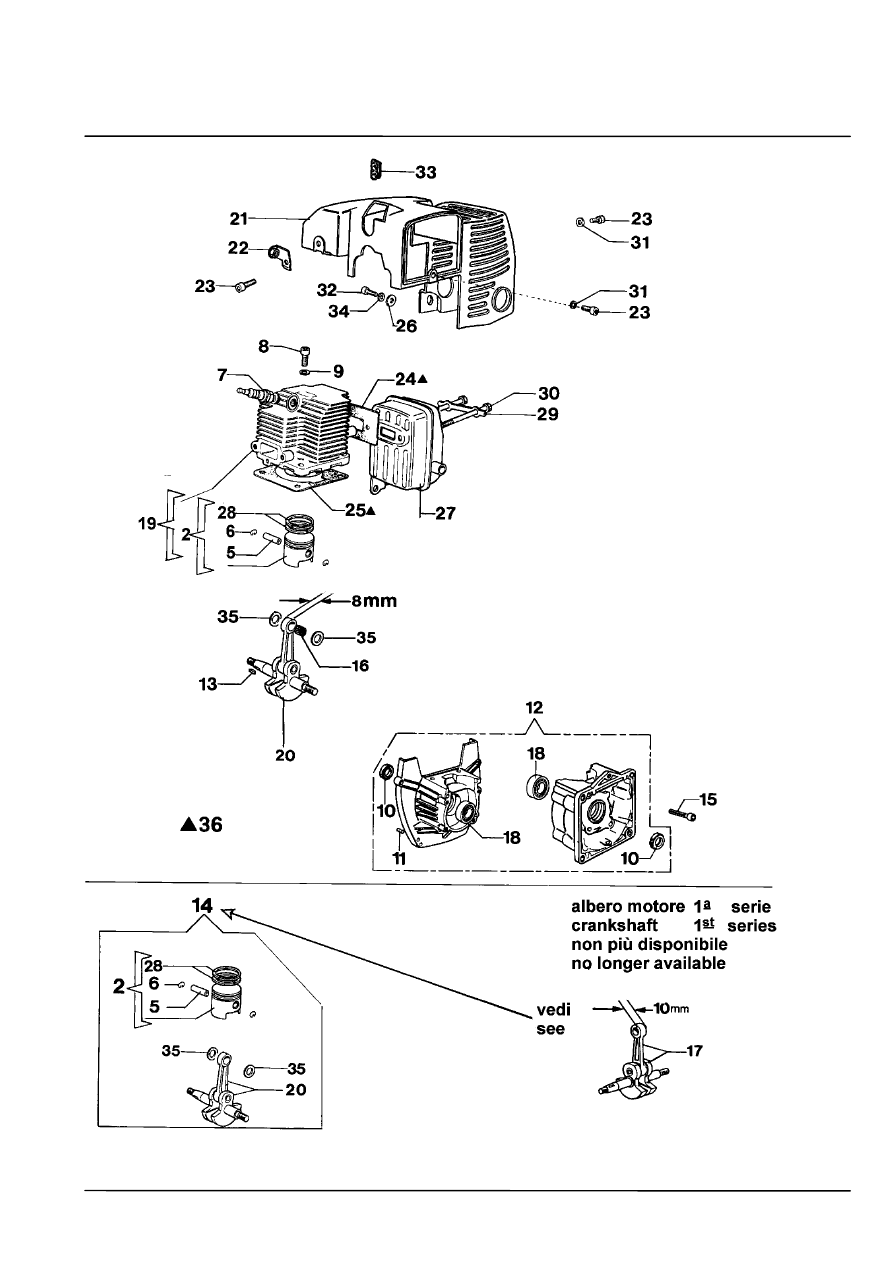

background image

Illustration

Motor

727 T

5

11-2007

background image

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 T

6

11-2007

2

072700525

Kolben komplet Ø34

5

072700045

Kolben ring

6

093000167

Ring

7

005000019

Zundkerze

8

094000101R

Schraube

9

3833073

Scheibe

10

094000099R

Kobelnring

11

3023008R

Stift

12

074000204

Kurbelgehause

13

3028013R

Keil

14

072700528

Kurbelwelle/kol

15

3801040R

Schraube

16

072700046

Lager

17

072700015

Kurblewelle

18

094000006

Lager

19

072700526

Zylinder

20

074000268

Kurblewelle

21

072700464

Deckel

22

072700072

Halter

23

3801010R

Schraube

24

072700075A

Dichtung

25

072700073

Dichtung

26

3918010

Scheibe

27

072700463

Auspuff

28

072700048

Segment Ø34

29

4095211R

Platte

30

3806046

Schraube

31

3916005

Scheibe

32

3801008

Schraube

33

072700036A

Buchse

34

3819006

Scheibe

35

074000267A

Scheibe

36

074000156

Dichtungen set

background image

Illustration

Schneidwerkzeuge

727 T

7

11-2007

background image

Illustration

Schneidwerkzeuge


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 T

8

11-2007

1

1

63019001B

Nylonkopf kpl. Ø2,4

2

1

3960040R

Schraube

3

1

4174278

Platte

4

4

3802004BR

Schraube

5

1

4179113A

Schürze

6

1

4174275

Blatt

7

1

61042036

Schultz

8

2

4199005A

Buchse

9

1

4199008B

Einsatz

10

1

4199004

Feder

11

1

4199014A

Spule nyl. d.2,4

12

1

4199026

Deckel

13

1

4095568R

Schneidblatt

14

1

61052031

Werkzeugsatz

15

1

4179164R

Keilriemen

16

1

61052063

Etichettenkit

17

-

Nicht verfügbar für diesen produkt

18

1

4095673R

Messer 3d

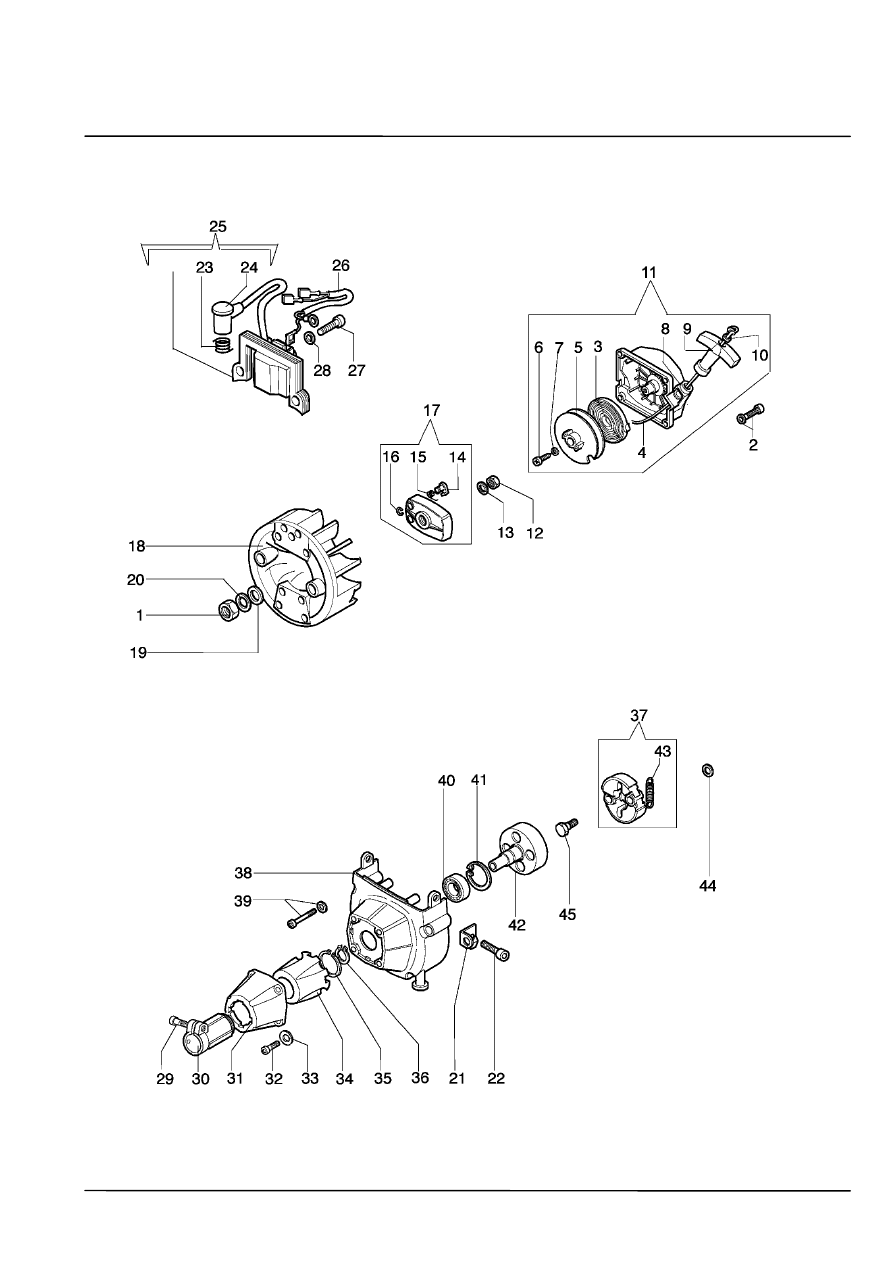

background image

Illustration

Starter und kupplung

727 T

9

11-2007

background image

Illustration

Starter und kupplung


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 T

10

11-2007

1

1

3912009

Mutter

2

4

61052008R

Schraube

3

1

004000132R

Feder

4

1

4098073R

Starterseil

5

1

072700085B

Riemenscheibe

6

1

094600041R

Schraube

7

1

3918005

Scheibe

8

1

072700089

Buchse

9

1

093500397

Handgriff

10

1

006000829

Scheibe

11

1

072700468A

Starter komplet

12

1

072700235

Mutter

13

1

005000361

Scheibe

14

2

072700087

Klinke

15

2

072700088R

Feder

16

2

3026004

Ring

17

1

072700466

Mitnehmer

18

1

074000378

Schwungrad

19

1

3818011A

Scheibe

20

1

3916010

Scheibe M10

21

1

072700072

Halter

22

1

3801010R

Schraube

23

1

094600169

Feder

24

1

094600097A

Kerzenstecker

25

1

072700391R

Zuendspule

26

1

4179087A

Kabel

27

2

006000064

Schraube

28

2

3833073

Scheibe

29

1

3801022

Schraube

30

1

073300070

Kappe

31

1

074000212

Deckel

32

4

3801011

Schraube

33

4

072700189

Scheibe

34

1

074000027

Stossdaempfer

35

1

074000030

Ring

36

1

3024015

Ring

37

1

4191153AR

Kupplung

38

1

072700472A

Gehause

39

4

61052005

Schraube

40

1

3035019

Lager

41

1

3025022

Ring

42

1

4196048

Kettenrad

43

1

4191028R

Feder

44

2

072700188

Scheibe

45

2

4191027CR

Stift

background image

Illustration

Tank und luftfilter

727 T

11

11-2007

background image

Illustration

Tank und luftfilter


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 T

12

11-2007

1

074000224

Benzin tank

2

074000228AR

Stopfen

3

61070011A

Entlueftungsventi

4

074000228AR

Stopfen

5

072700029

Dichtung

6

072700181

Schraube

7

320000027

Scheibe

8

094500207

Benzinfilter

9

072700032

Rohr

10

072700033

Anschluss

11

072700179

Schraube

12

093500332

Schraube

13

072700358

Rohr

14

072700076A

Dichtung

16

074000125

Rohr

17

074000241

Vergaser WT-442C

18

072700077A

Dichtung

19

074000169A

Flansch

20

072700458

Klappe

21

3833073

Scheibe

22

61052009B

Schraube

23

072700040

Luft filter

24

072700038

Schultz

25

072700039

Starterhebel

26

072700041

Schraube

27

072700037

Filter deckel

28

006000103

Scheibe

29

072700034

Filtergehause

31

4100308

Dichtung

32

61070079R

Tankdeckel

33

4196102

Rohr

34

072700490B

Benzin tank

35

072700459

Starterhebel

36

4120070

Scheibe

37

320000004

Schraube

38

072700460

Schultz

39

072700488

Halter

40

072700461

Luft filter

41

072700457

Filterdeckel

42

61052009B

Schraube

43

4196020

Distanzstuck

44

072700454A

Schienenfuss

45

3918005

Scheibe

46

3819006

Scheibe

47

3801013

Schraube

48

3801017R

Schraube

49

61110034

Rohr

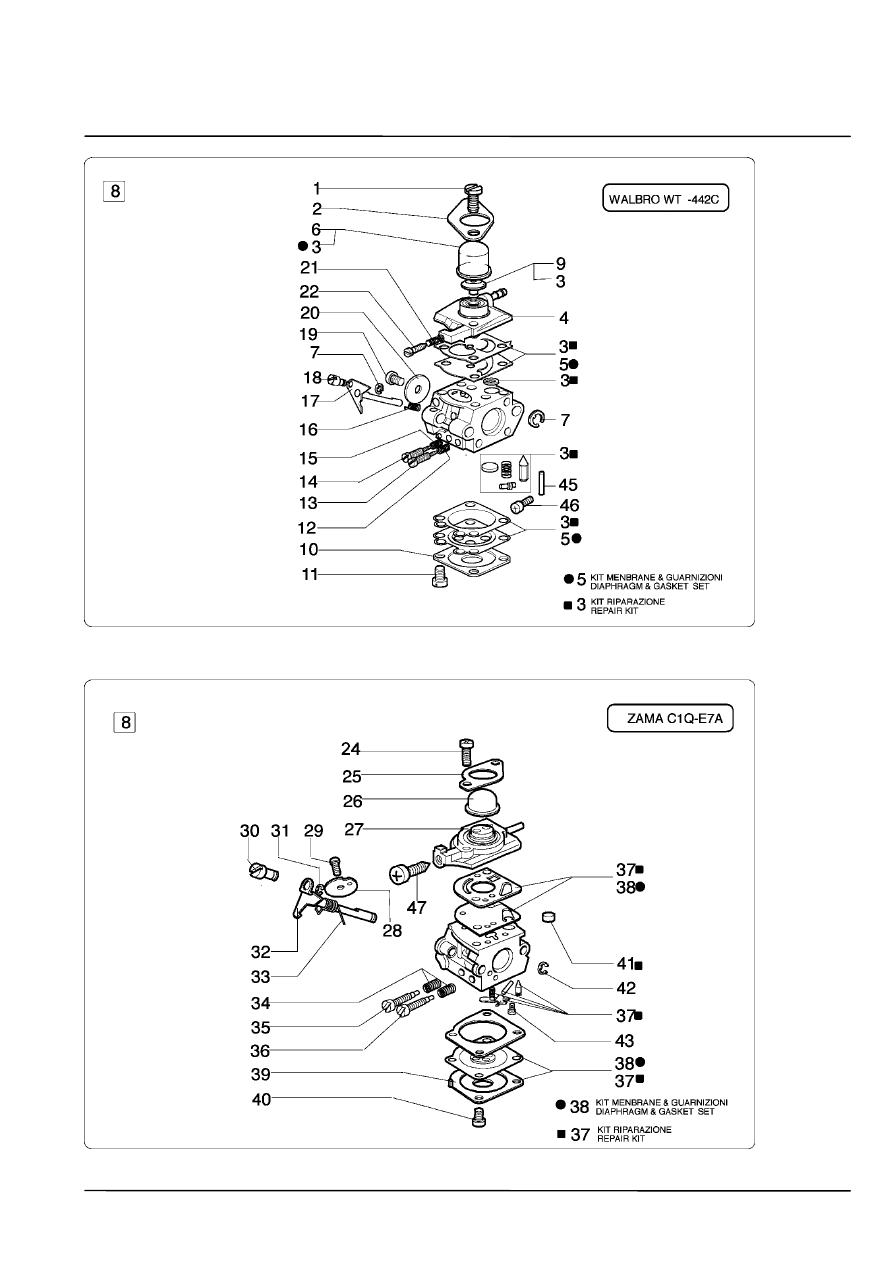

background image

Illustration

Vergaser

727 T

13

11-2007

background image

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

727 T

14

11-2007

1

2

2318542

Schraube

2

1

074000147

Deckel

3

1

074000150

Reparatur-satz

4

1

074000238

Deckel

5

1

074000151

Membransatz

6

1

074000144

Kugel

7

1

095000164

Ring

8

1

074000397

Vergaser kit C1Q-E10

9

1

074000148

Ventil

10

1

2318191

Deckel

11

1

035000162

Schraube

12

1

093500115

Feder

13

1

074000143

Schraube H

14

1

093500269

Schraube L

15

1

035000165

Feder

16

1

072700214

Feder

17

1

072700209

Welle

18

1

2318211

Stift

19

1

003300209

Schraube

20

1

072700211

Klappe

21

1

094600148

Feder

22

1

074000240

Schraube

24

2

2318521

Schraube

25

1

2318526

Deckel

26

1

2318875

Kugel

27

1

2318874

Deckel

28

1

2318872

Klappe

29

1

2318388

Schraube

30

1

2318412

Haken

31

1

2318387

Ring

32

1

2318887

Welle

33

1

2318528

Feder

34

2

2318532

Feder

35

1

2318882

Schraube L

36

1

2318881

Schraube H

37

1

2318886

Reparatur-satz

38

1

2318885

Membrandichtungsa

39

1

2318880

Deckel

40

4

2318522

Schraube

41

1

2318392

Filter

42

1

2318535

Ring

43

1

2318527

Schraube

45

1

003300201

Bissel

46

1

003300202

Schraube

47

2

2318876

Schraube
