DEMONTA - MONTA : TURBOSPR ARKA O ZMIENNEJ GEOMETRII (GARETT)

PILNE :

Przestrzega zalece dotycz cych bezpiecze stwa i czysto ci

.

1. Demonta

Od czy akumulator .

Zdemontowa os on silnika.

UWAGA : Os oni ch odnic uk adu ch odzenia silnika dla ochrony eberek przed uszkodzeniem.

Zdemontowa zespó katalizatora i filtra cz stek sta ych

.

UWAGA : Zatka otwory wej ciowe i wyj ciowe turbospr arki.

Zdemontowa :

Tulej wlotu powietrza do turbospr arki

umik ha asu turbospr arki

UWAGA : Zdemontowa t umik ha asu turbospr arki przechylaj c go wzd osi kolektora
turbospr arki.

Zdemontowa :

ruby (1)

Os ona termiczna (2)

Od czy przewód podci nieniowy (3) (W "a").

Rysunek : B1BM1FCD

Page 1 of 9

207 (A7) - B1HGH2K1 - Demonta - monta : Turbospr

arka o zmiennej ge...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGH2K1&refaff=B1HGH2K1

background image

UWAGA : Zatka otwory smarowania turbospr arki.

Od czy przewód powrotny smarowania (5) (W "b").

UWAGA : Podczas odkr cania z czek nale y uwa

, aby si nie obraca y (Je eli jest to konieczne

nale y je przytrzyma ).

Zdemontowa zespó przewodu smarowania (6), rub z dr on g ówk (4) i pier cienie uszczelniaj ce.

Rysunek : B1HM0YXD

Page 2 of 9

207 (A7) - B1HGH2K1 - Demonta - monta : Turbospr

arka o zmiennej ge...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGH2K1&refaff=B1HGH2K1

background image

UWAGA : Sprawdzi nieobecno siatki filtruj cej w "c" w rubie (4b). Zdemontowa (Je eli niezb dne) ;
Za pomoc wkr taka.

Zdemontowa :

rub 7

Nakr tki (8)

Rysunek : B1FM03BD

Rysunek : B1HM0YYD

Page 3 of 9

207 (A7) - B1HGH2K1 - Demonta - monta : Turbospr

arka o zmiennej ge...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGH2K1&refaff=B1HGH2K1

background image

Zdemontowa :

Nakr tki (10)
Turbospr arka (9)

UWAGA : Zabezpieczy : Kolektor wylotowy ; Przy pomocy za lepki .

2. Sprawdzenie

Zbada uk ad filtrowania powietrza dolotowego.
Sprawdzi :

czki powietrza

Stan i prawid owe u enie przewodu podci nieniowego turbospr arki

Sprawdzi , czy w nast puj cych elementach nie ma cia obcych :

Uk ad dolotowy powietrza
Kolektor wydechowy (gro ba zniszczenia turbospr arki w chwili uruchomienia)

Oczy ci powierzchni kolektora wylotowego turbospr arki .
Sprawdzi czysto z czek uk adu obiegu oleju.

UWAGA : Stosowa zalecane ruby i nakr tki (wytrzyma

w wysokiej temperaturze).

Wymieni :

Nakr tki mocuj ce turbospr arki
Miedziane uszczelki dr onych rub smarowania turbospr arki
Opaski katalizatora

3. Monta

UWAGA : Przy ponownym monta u wszystkie zdemontowane uszczelki nale y zast pi nowymi.

UWAGA : Podczas ponownego monta u : Zdj zatyczki z turbospr arki w ostatnim momencie.

Rysunek : B1HM0YZD

Page 4 of 9

207 (A7) - B1HGH2K1 - Demonta - monta : Turbospr

arka o zmiennej ge...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGH2K1&refaff=B1HGH2K1

background image

Wymieni uszczelki "d" i "e" turbospr arki.

UWAGA : Oczy ci powierzchnie uszczelki zatwierdzonym rodkiem do usuwania osadów. Nie u ywa
ostrych narz dzi ani materia ów ciernych w odniesieniu do p aszczyzn uszczelniaj cych. P aszczyzny
przylegania nie mog nosi ladów uderze ani rys.

UWAGA : Wykona wst pny monta elementów turbospr arki, aby dopasowa ich ustawienie (Przed

Rysunek : B1HM0Z0D

Rysunek : B1HM0Z1D

Page 5 of 9

207 (A7) - B1HGH2K1 - Demonta - monta : Turbospr

arka o zmiennej ge...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGH2K1&refaff=B1HGH2K1

background image

ostatecznym dokr ceniem).

UWAGA : Regularnie wymienia : Nakr tki (8), (10) i rub (7).

Pod czy turbospr ark na kolektorze wydechowym.
Przypi :

Nakr tki (8), (10) (nowe nakr tki)

rub 7 (nowa)

Umie ci na swoim miejscu zespó przewodu smarowania (9), rub z dr on g ówk (7) i pier cienie
uszczelniaj ce (nowe).

Dokr ci :

Nakr tki (8), (10) momentem 2,6 ± 0,6 daNm

ruba (7) momentem 2,5 ± 0,3 daNm

UWAGA : Podczas monta u, przesmarowa koniec przewodu powrotnego smarowania olejem
silnikowym.

Po czy :

Przewód powrotny smarowania (5)
Przewód podci nieniowy (3)

Metoda dokr cania górnego z cza :

pionowo trzpie o rednicy "A" = 8,5 mm ; Jak podano powy ej

Dokr ci rub (4a) przytrzymuj c z cze trzpieniem ; Dokr ci momentem 3 ± 0,45 daNm

Rysunek : B1BM1FDD

Page 6 of 9

207 (A7) - B1HGH2K1 - Demonta - monta : Turbospr

arka o zmiennej ge...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGH2K1&refaff=B1HGH2K1

background image

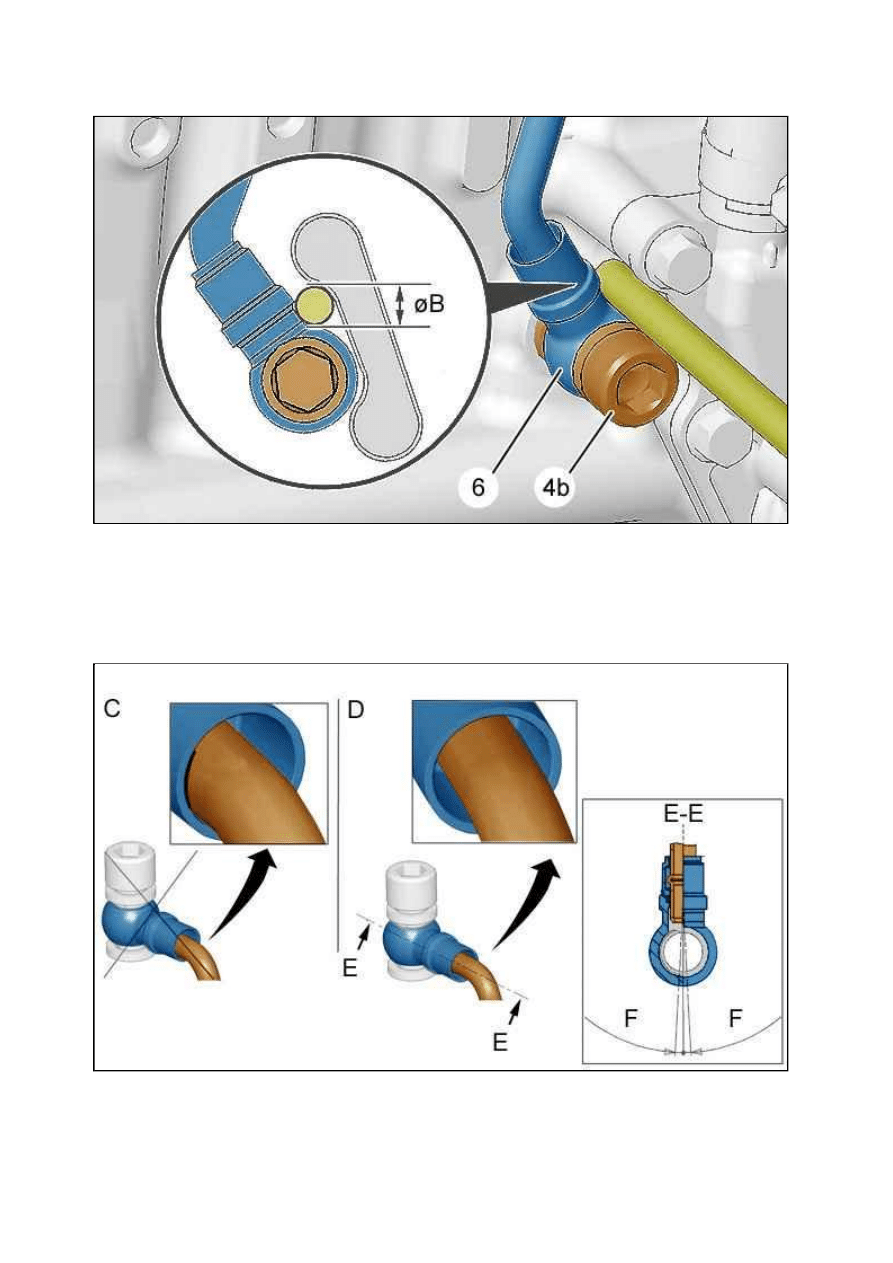

Metoda dokr cania dolnego z cza :

poziomo trzpie o rednicy "B" = 7,5 mm ; Jak podano powy ej

Dokr ci rub (4b) przytrzymuj c z cze trzpieniem ; Dokr ci momentem 3 ± 0,45 daNm

"C" Nieprawid owy monta przewodu smarowania .
"D" Poprawny monta przewodu smarowania .
"F" Dopuszczalny k t odchylenia : 3° (0; +0,2).

Rysunek : B1BM1FED

Rysunek : B1HP2SWD

Page 7 of 9

207 (A7) - B1HGH2K1 - Demonta - monta : Turbospr

arka o zmiennej ge...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGH2K1&refaff=B1HGH2K1

background image

UWAGA : napr enie przewodu smarowania spowoduje wyciek oleju silnika ; po dokr ceniu z czy

sprawdzi , czy przewód smarowania mo e si swobodnie przesuwa ; w przeciwnym razie powtórzy
operacj dokr cania z czy i wymieni uszczelki .

Po czy : Przewód podci nieniowy (6) (W "a").

UWAGA : Zrealizowa wst pny monta aby zgra pozycj zespo u katalizatora i filtra cz stek sta ych.

Zamontowa zespó katalizatora i filtra cz stek sta ych

.

Zamontowa :

Os ona termiczna (2)

ruby (1)

umik ha asu turbospr arki

Tulej wlotu powietrza do turbospr arki

Dokr ci :

rub (11) na 1 ± 0,1 danm
ruba pier cieniowa (12) momentem 0,5 ± 0,1 daNm

Pod czy akumulator.

UWAGA : Wykona operacje, przewidziane po ponownym pod czeniu akumulatora.

4. Zalecenia przed wyruszeniem w drog

Od czy z cza wtryskiwaczy diesla.

Obróci wa korbowy silnika przy pomocy rozrusznika w czasie 15 sekund.
Pod czy ponownie : Z cza wtryskiwaczy diesla .
Przed zwi kszeniem obci enia, pozostawi silnik na biegu ja owym przez 30 sekund.
Po uruchomieniu, sprawdzi szczelno poszczególnych z czy.

Rysunek : B1HM0ZND

Page 8 of 9

207 (A7) - B1HGH2K1 - Demonta - monta : Turbospr

arka o zmiennej ge...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HGH2K1&refaff=B1HGH2K1

background image

Przeprowadzi kasowanie usterek w pami ci ; Za pomoc przyrz du diagnostycznego.
