IDENTYFIKACJA - DANE TECHNICZNE : ZAWIESZENIE HYDRAULICZNE

1. Identyfikacja

1.1. Zawieszenie przednie (Silniki : 4 cylindry)

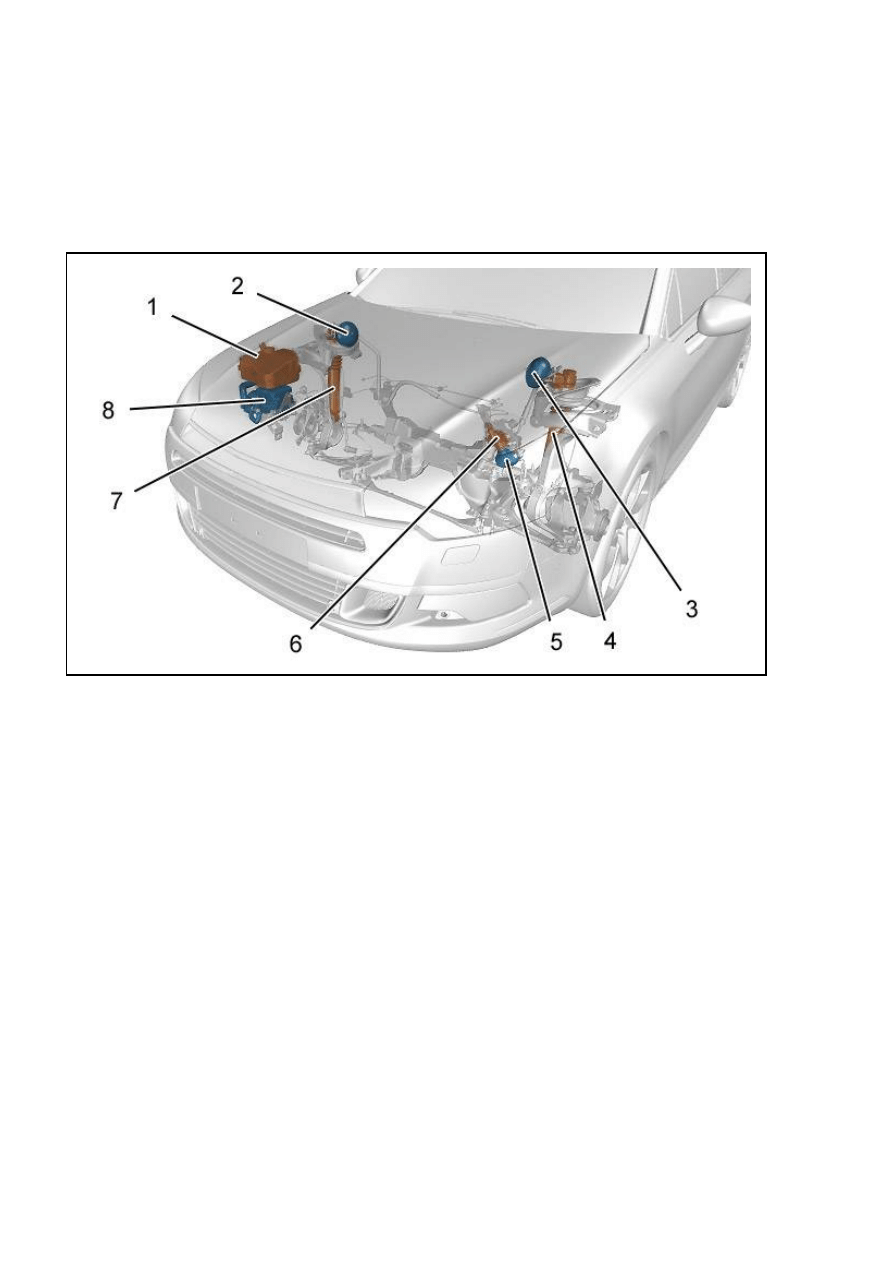

Rysunek : B3BM047D

(1) Zbiornik płynu LDS.
(2) Sfera zawieszenia przedniego (prawe).

(3) Sfera zawieszenia przedniego (lewe).
(4) Cylinder przedniego zawieszenia (lewe).
(5) Akumulator ciśnienia przedniego zawieszenia.

(6) Regulator sztywności zawieszenia przedniego.
(7) Cylinder przedniego zawieszenia (prawe).

(8) Zespolony blok hydro-elektroniczny (BHI).

UWAGA : LDS : płyn układu kierowniczego zawieszenia.

1.2. Zawieszenie przednie (Silniki : 6 cylindry)

C5 (X7) - B3BB0105P0 - 3 - 03/01/2011 - Identyfikacja - Dane techni...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B3BB0105...

1 z 7

2016-10-01 09:34

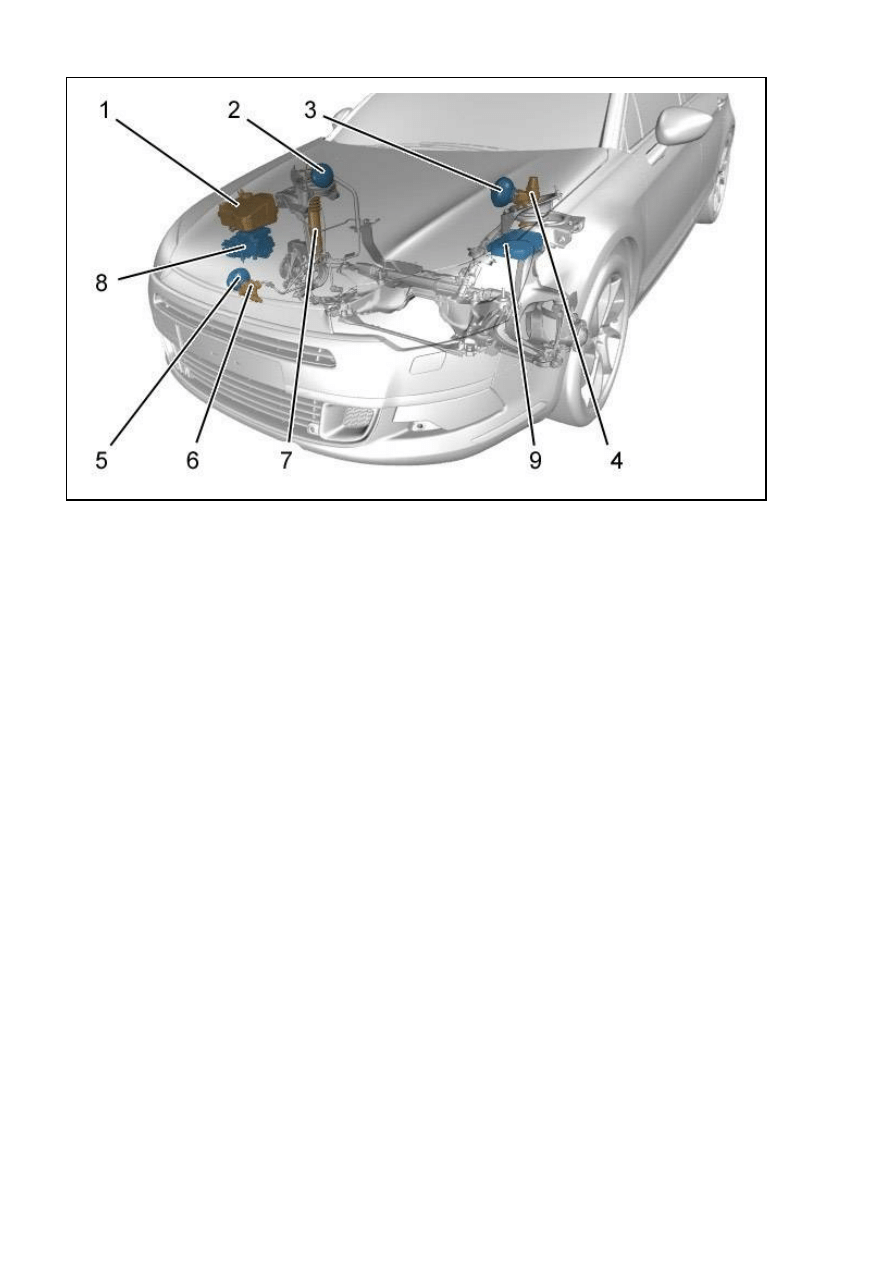

Rysunek : B3BM04TD

(1) Zbiornik płynu LDS.

(2) Sfera zawieszenia przedniego (prawe).
(3) Sfera zawieszenia przedniego (lewe).
(4) Cylinder przedniego zawieszenia (lewe).

(5) Akumulator ciśnienia przedniego zawieszenia.
(6) Regulator sztywności zawieszenia przedniego.

(7) Cylinder przedniego zawieszenia (prawe).
(8) Zespolony blok hydro-elektroniczny (BHI).
(9) Kalkulator zawieszenia o zmiennej charakterystyce tłumienia (CSS) (przeznaczony dla kierownicy wspomaganej i dla

czujników wysokości nadwozia).

UWAGA : Dotyczące silnika 6 cylindrowego, działanie AMVAR nie jest przedstawione na samochodzie.

1.3. Tylne zawieszenie

C5 (X7) - B3BB0105P0 - 3 - 03/01/2011 - Identyfikacja - Dane techni...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B3BB0105...

2 z 7

2016-10-01 09:34

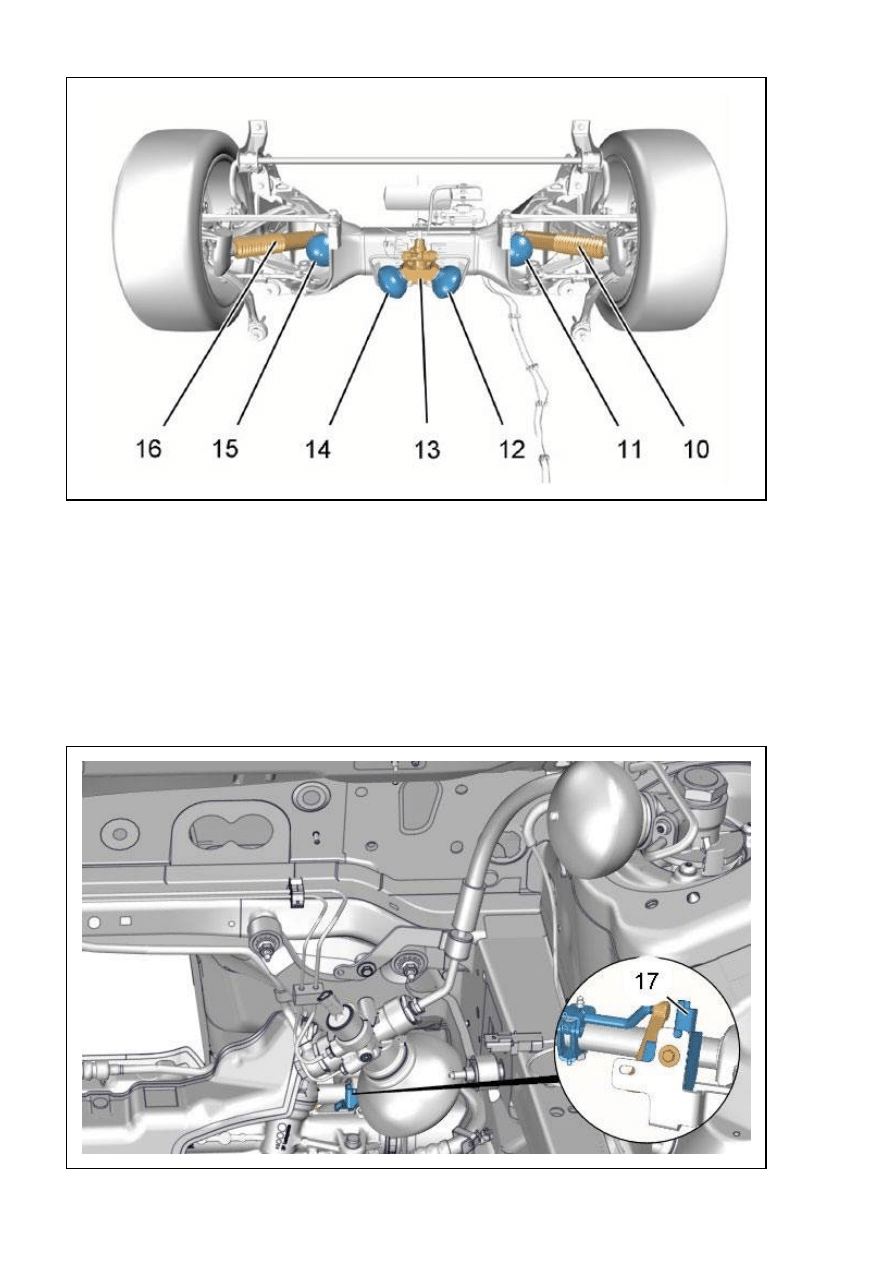

Rysunek : B3DM03ZD

(10) Cylinder zawieszenia tylnego (prawe).

(11) Sfera zawieszenia tylnego (prawe).
(12) Akumulator regulatora sztywności tylnego zawieszenia (prawe).
(13) Regulator sztywności tylnego zawieszenia.

(14) Akumulator regulatora sztywności tylnego zawieszenia (lewe).
(15) Sfera zawieszenia tylnego (lewe).

(16) Cylinder zawieszenia tylnego (lewe).

1.4. Czujnik wysokości przedniej nadwozia (Silniki : 4 cylindry)

Rysunek : B3BM079D

C5 (X7) - B3BB0105P0 - 3 - 03/01/2011 - Identyfikacja - Dane techni...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B3BB0105...

3 z 7

2016-10-01 09:34

(17) Czujnik wysokości przedniej nadwozia.

1.5. Czujnik wysokości przedniej nadwozia (Silniki : 6 cylindry)

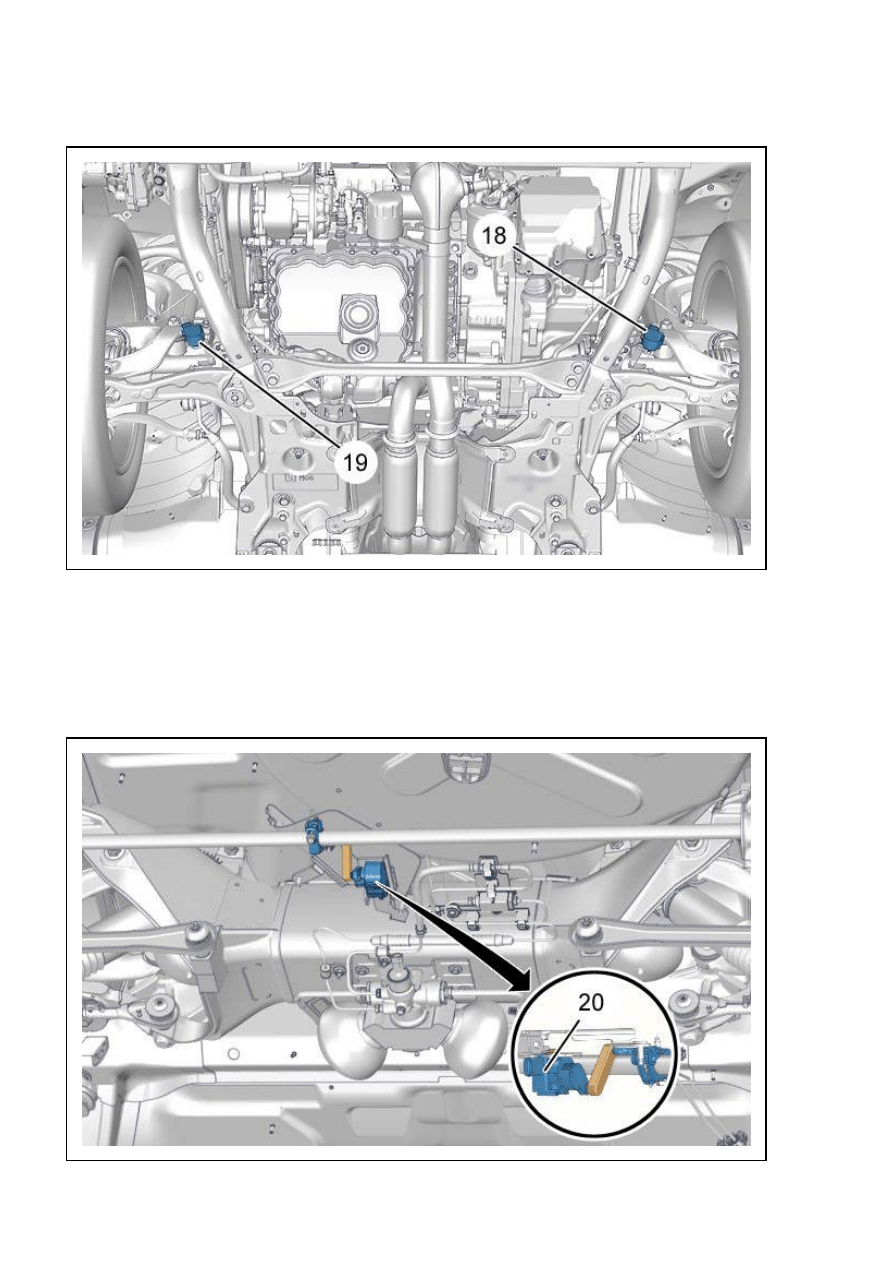

Rysunek : B3BB039D

(18) Czujnik wysokości przedniej nadwozia (Lewy - Czerwony ).
(19) Czujnik wysokości przedniej nadwozia (Prawy - żółty).

1.6. Czujnik wysokości tylnej nadwozia (silniki EW10A - EP6CDT - DW10BTED4 - DW10CTED4 -
DW12BTED4)

Rysunek : B3BB03CD

C5 (X7) - B3BB0105P0 - 3 - 03/01/2011 - Identyfikacja - Dane techni...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B3BB0105...

4 z 7

2016-10-01 09:34

(20) Czujnik wysokości tylnej nadwozia.

1.7. Czujnik wysokości tylnej nadwozia (silniki ES9A - DW12C - DT17TED4 - DT20C)

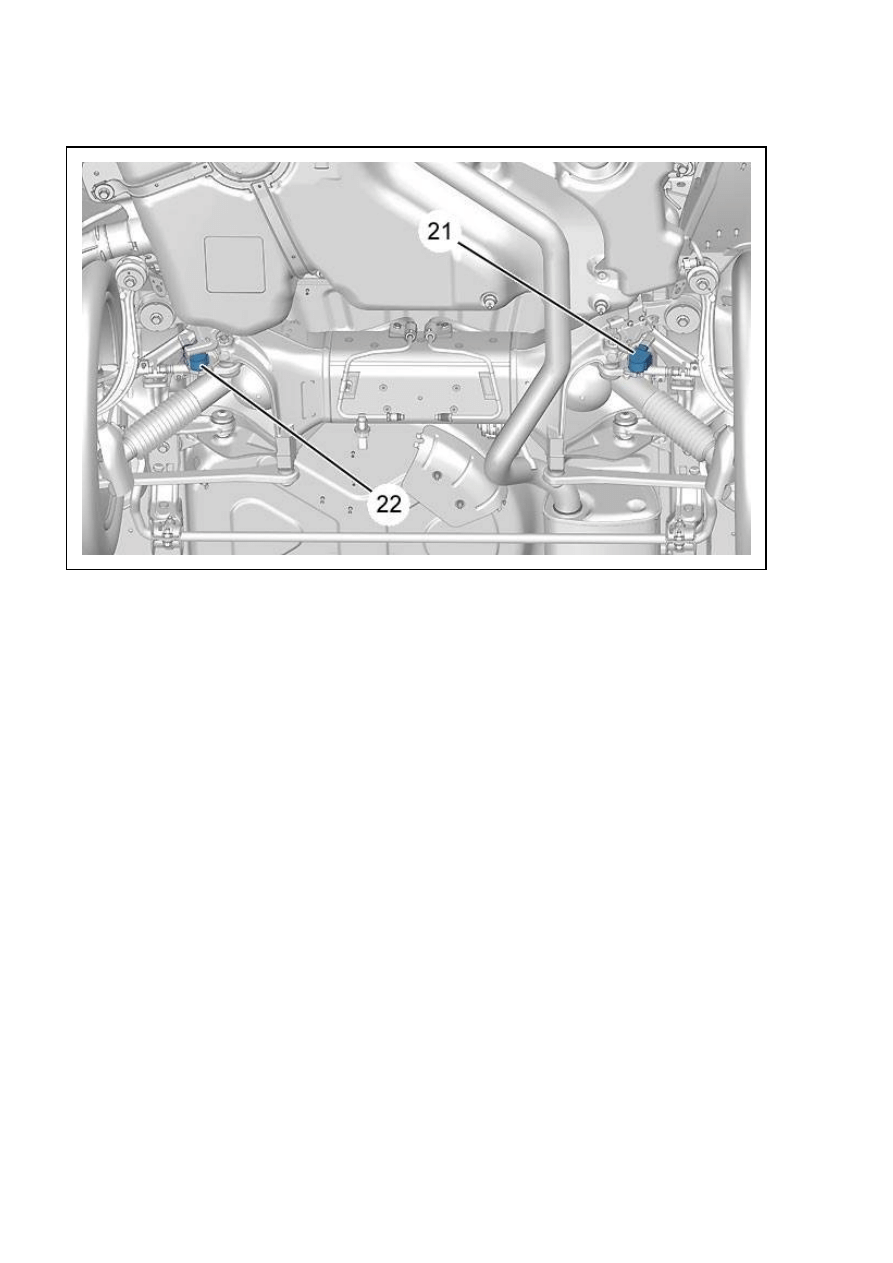

Rysunek : B3DM03YD

(21) Czujnik wysokości tylnej nadwozia (Lewy - Niebieski ).
(22) Czujnik wysokości tylnej nadwozia (Prawy - Zielony ).

2. Dane techniczne

2.1. Zbiornik

Płyn hydrauliczny : Czynnik LDS TOTAL H50126.
Płyn hydrauliczny LDS do układu zawieszenia, koloru pomarańczowego, jest w 100% syntetyczny.

Pojemność układu : 5,3 litrów.
Sprawdzenie poziomu płynu LDS wykonywane jest w dolnym wymuszonym położeniu pojazdu ; Za pomocą przyrządu

diagnostycznego (Patrz opis operacji "Redukcja ciśnienia: układ hydrauliczny zawieszenia").

UWAGA : LDS : płyn układu kierowniczego zawieszenia.

2.2. Zespolony blok hydro-elektroniczny

C5 (X7) - B3BB0105P0 - 3 - 03/01/2011 - Identyfikacja - Dane techni...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B3BB0105...

5 z 7

2016-10-01 09:34

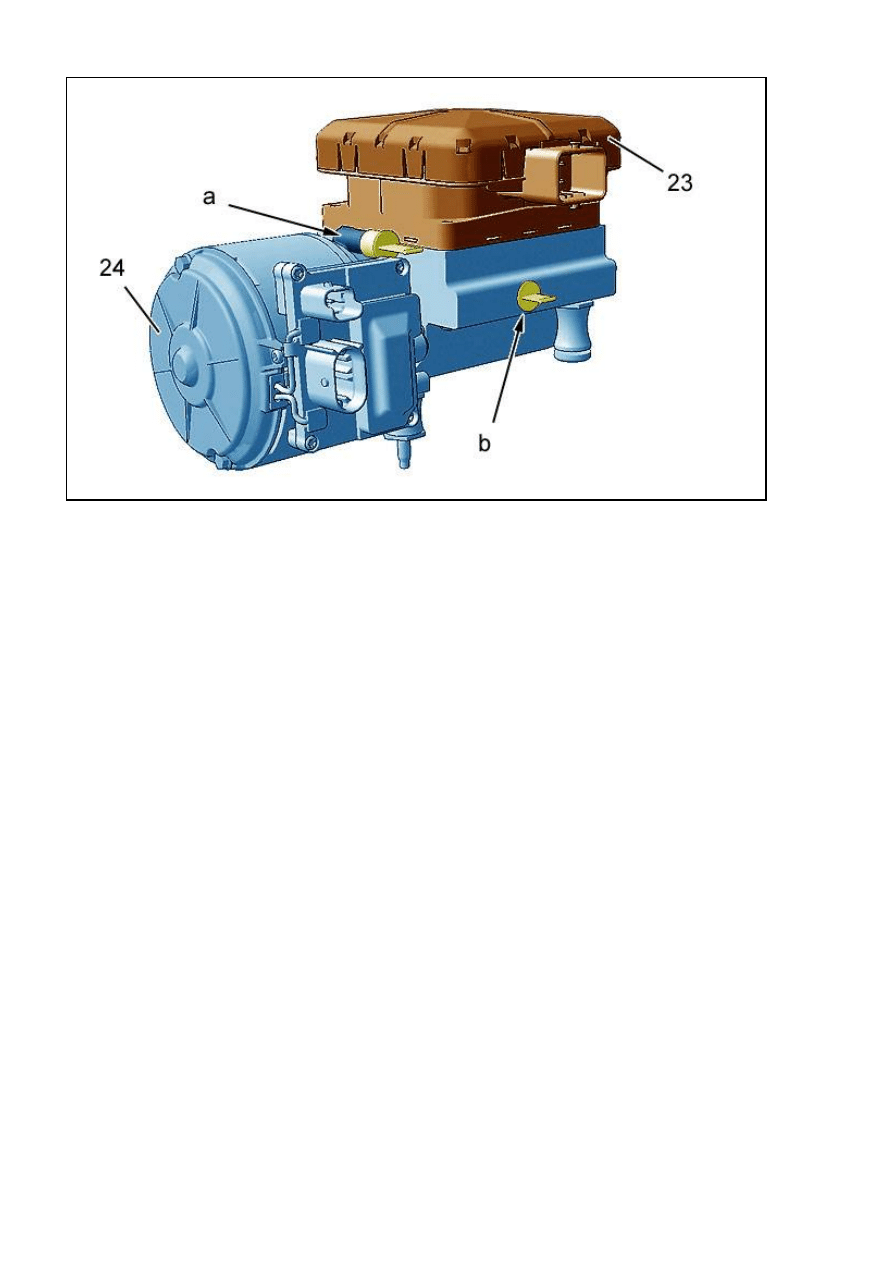

Rysunek : D4AM042D

Zespolony blok hydro-elektroniczny jest zamontowany na 4 podkładkach elastycznych.

"a" Zasilanie zespolonego bloku hydroelektronicznego.
"b" Wylot wysokiego ciśnienia.
(23) Kalkulator zawieszenia.

(24) Silnik elektryczny (Silnik o progresywnym rozruchu).
Funkcja zapobiegająca opadaniu jest zapewniona przez elektrozawory wylotowe, wbudowane w moduł zespolony hydro-

elektroniczny.

2.3. Regulator sztywności zawieszenia przedniego

Regulator sztywności przedni pozwala uzyskać stan "miękki" lub "sztywny" zawieszenia przedniego.
Regulator sztywności zawiera akumulator ciśnienia.

2.4. Regulator sztywności tylnego zawieszenia

Regulator sztywności tylny pozwala uzyskać stan "miękki" lub "sztywny" zawieszenia tylnego.

Ten regulator sztywności zawiera dwa akumulatory ciśnienia ; pozwala to na spuszczenie ciśnienia w zawieszeniu tylnym.

2.5. Sterowanie impulsowe wysokości nadwozia

C5 (X7) - B3BB0105P0 - 3 - 03/01/2011 - Identyfikacja - Dane techni...

file:///C:/Users/Lisek/Downloads/citroen service/C5 (X7) - B3BB0105...

6 z 7

2016-10-01 09:34

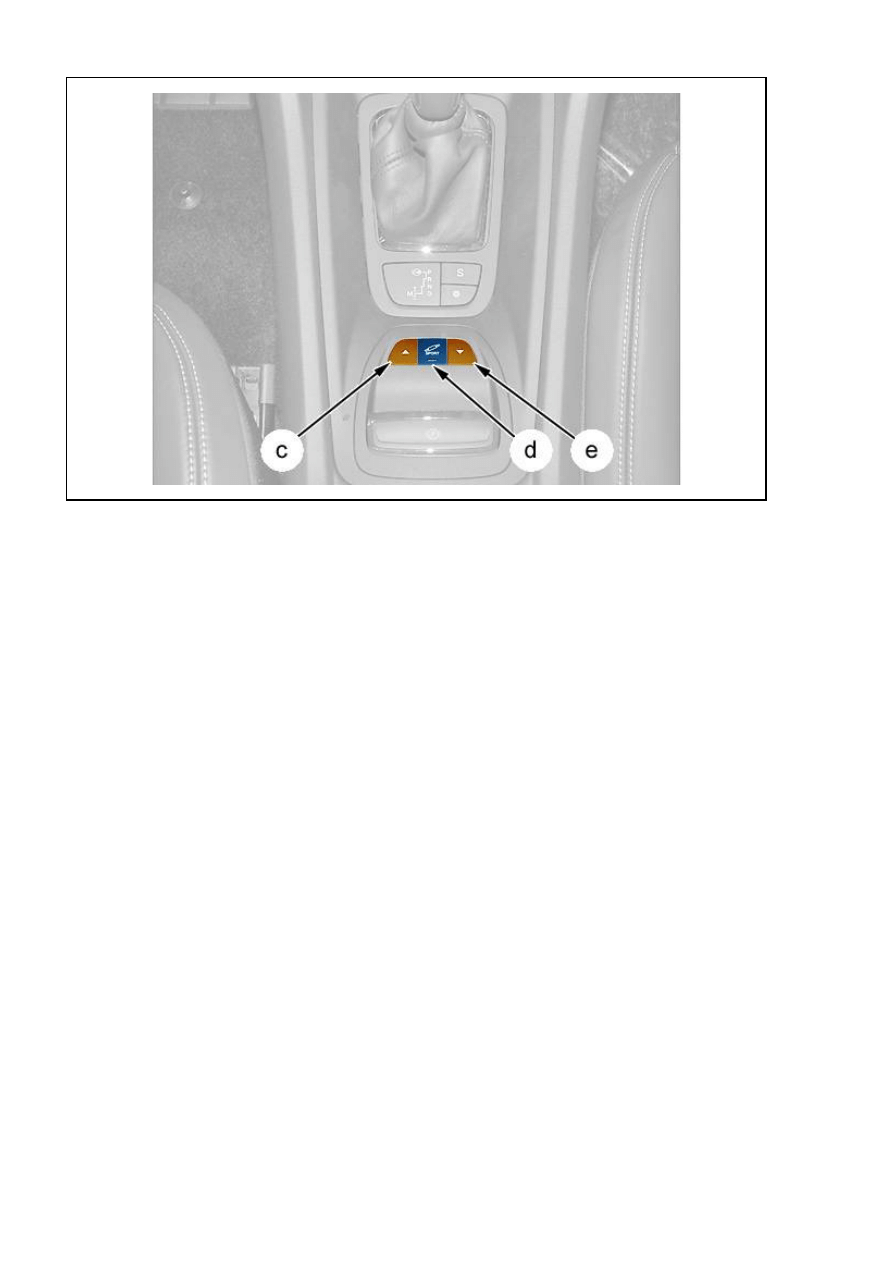

Rysunek : C5FB02QD

"c" Przełącznik impulsowy zwiększania wysokości (prześwitu) nadwozia.

"d" Przełącznik włączania/wyłączania trybu sportowego.
"e" Przełącznik impulsowy zmniejszania wysokości (prześwitu) nadwozia.

2.6. Stabilizatory przechyłów

UWAGA : Dla określenia średnicy drążka stabilizatora odnieść się do części zamiennych.

Łożyska drążka stabilizatora nie są dostępne oddzielnie.

Identyfikacja łożysk stabilizatora przechyłów : Oznaczenie : Kolor różowy.
