Charakterystyka
radiostacji pola walki
i wozów bojowych

Budowa radiostacji

Radiostacje KF i UKF

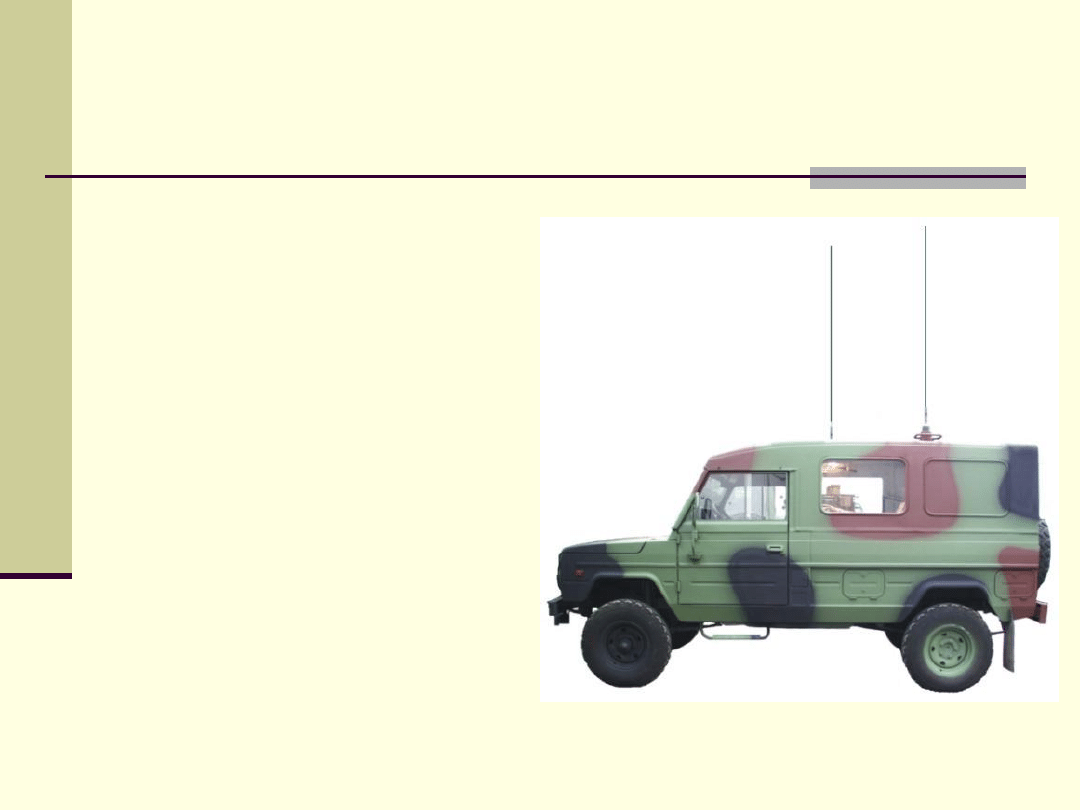

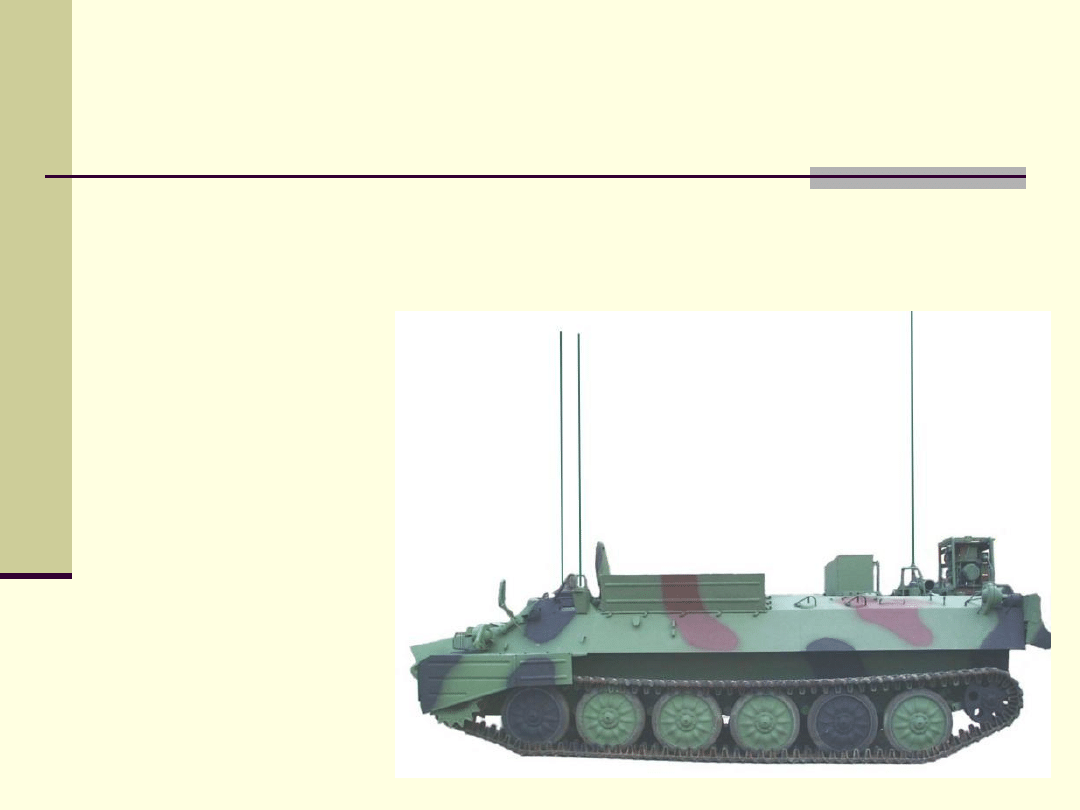

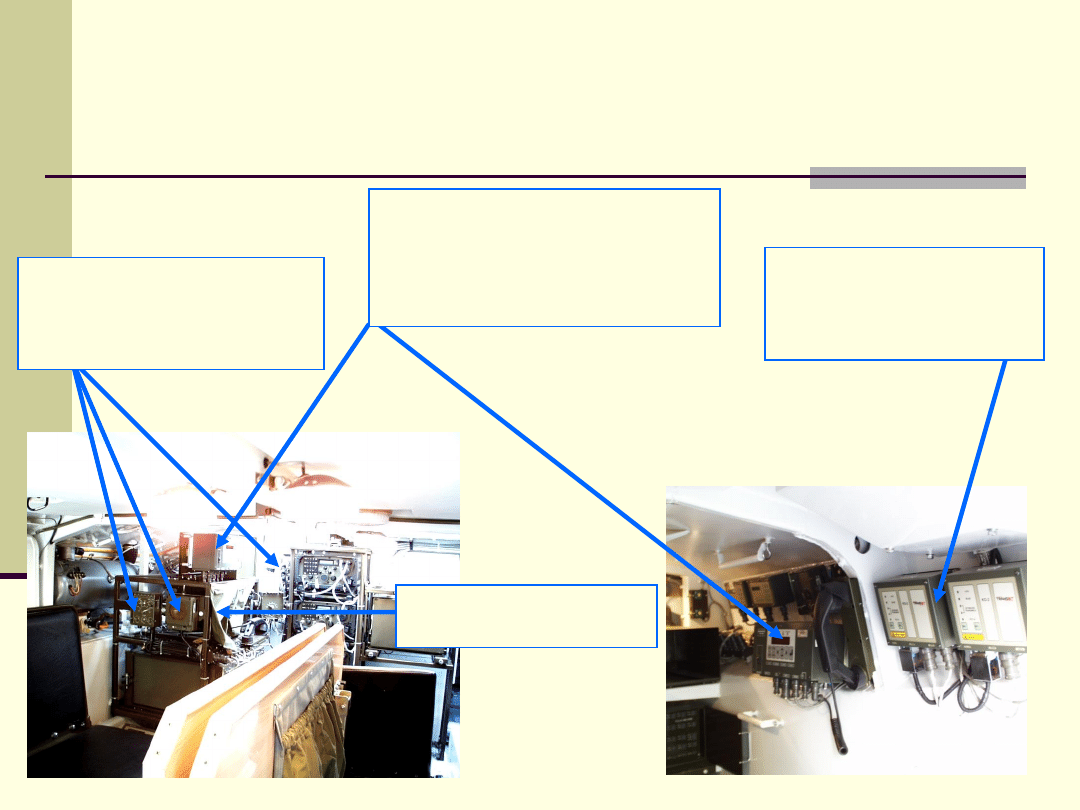

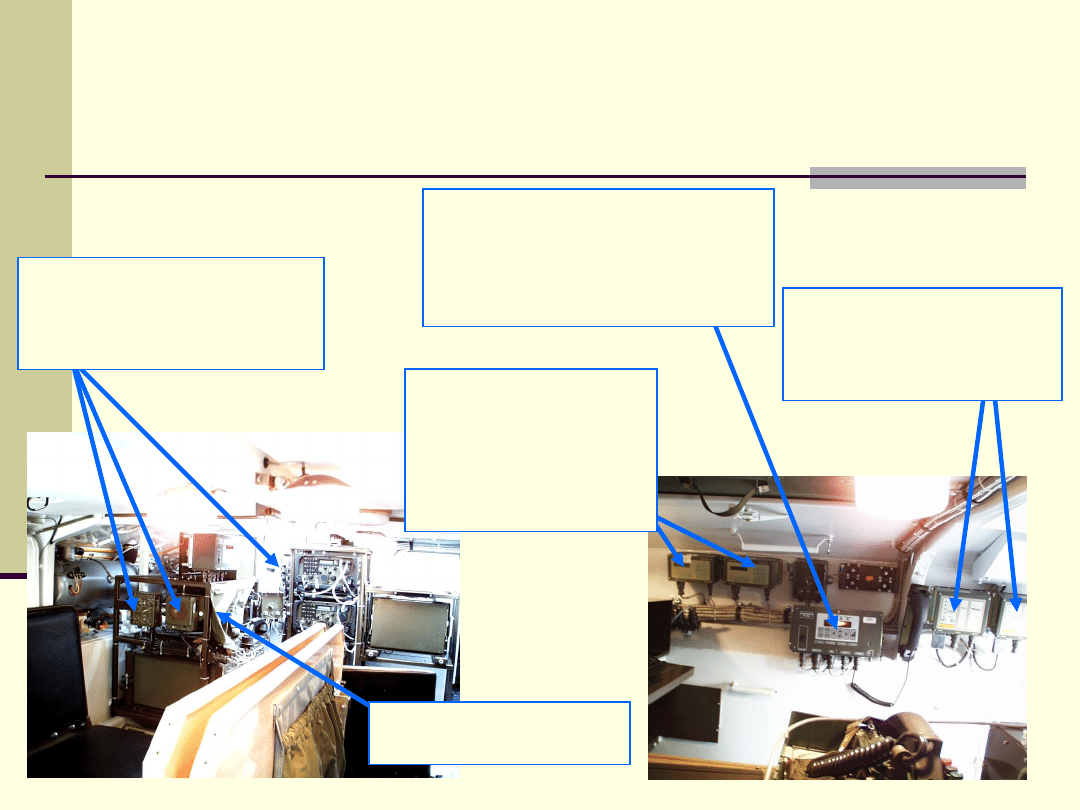

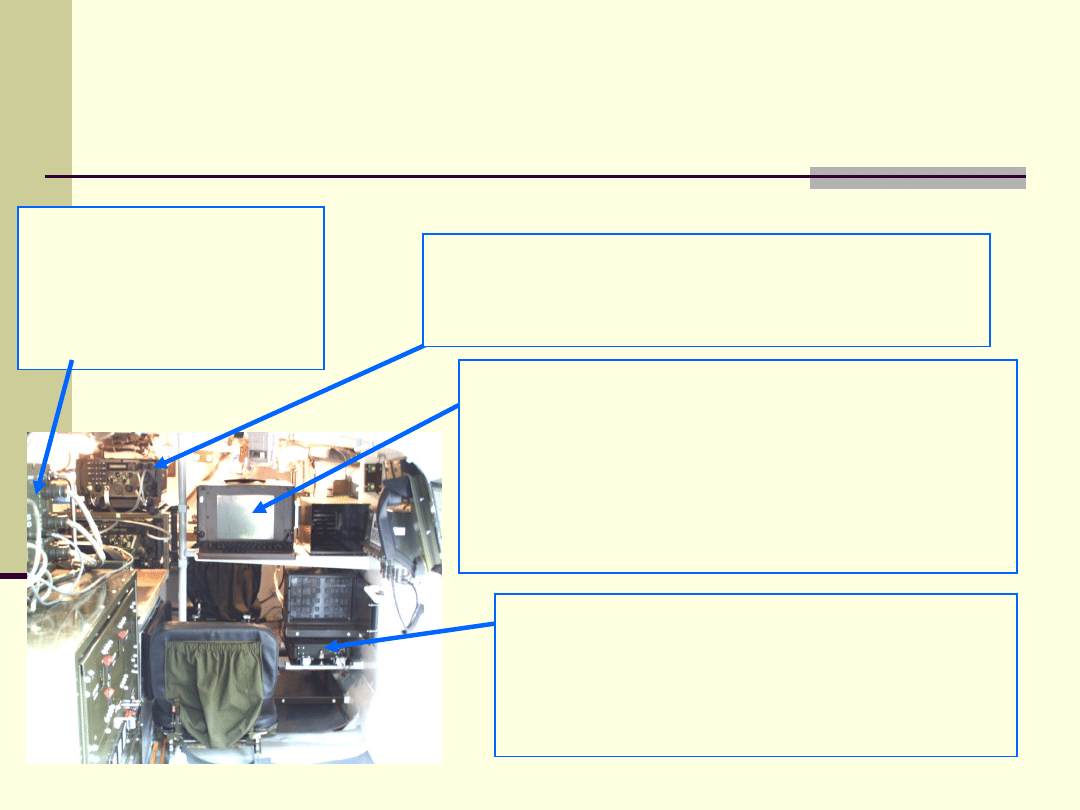

Wozy bojowe i wozy dowodzenia

Wprowadzenie

Radiostacje pola walki wykorzystywane są

w sieciach
i na kierunkach radiowych.

Radiostacje pod względem mocy wyjściowej

nadajnika dzielimy na:



Bardzo małej mocy (do 1W).



Małej mocy (1 … 100 W)



Średniej mocy (100 …1000W)



Dużej mocy (pow. 1 kW)

Radiostacje UKF pracują w zakresie

częstotliwości
30 … 88 MHz zapewniając zasięgi rzędu
max. 35 … 50 km.

Radiostacje KF pracują w zakresie

częstotliwości
1… 30 MHz zapewniając zasięgi rzędu
max. setek km.

Wprowadzenie

Przesyłanie sygnałów drogą radiową



Fala nośna (nośna) to fala elektromagnetyczna o
stałej częstotliwości, wytwarzana przez nadajnik fal
elektromagnetycznych. Fala nośna podlega
modulacji w celu zakodowania sygnału
informacyjnego, natomiast sama nie zawiera
informacji.



Falą nośną nazywa się też część fali zmodulowanej,
która jest emitowana zawsze niezależnie od wartości
sygnału modulującego, w szczególności przy braku
sygnału modulującego (patrz modulacja amplitudy).

Modulacja



Modulacja to samoistna lub celowa zmiana parametrów fali. Modulacją w technice

nazywa się celowy proces zmiany parametrów fali nośnej umożliwiający

przesyłanie informacji. Urządzenie dokonujące modulacji to modulator.



Modulacja jest konieczna, ponieważ sygnał musi nadawać się do transmisji przez

sieć telekomunikacyjną. Zwykle medium transmisyjnym w takiej sieci są przewody

miedziane, światłowody, powietrze i próżnia. Ograniczenia fizyczne powodują, że

informacja może zostać przekłamana na skutek szumów, zniekształceń i

przesłuchów pochodzących od innych sygnałów przesyłanych w tym samym

ośrodku. Modulowany komunikat po pokonaniu tych wszystkich przeszkód musi

być na tyle poprawny, aby odbiorca mógł wydzielić z niego użyteczne dane.



Demodulacja to proces odwrotny do modulacji. Blok odbiornika realizujący ten

proces nazywany jest demodulatorem. Dekoduje on sygnał do wyjściowej postaci

zbliżonej do postaci sygnału modulującego po stronie nadawczej.



Jeżeli komunikacja ma charakter dwustronny, to jedno urządzenie dokonuje

równocześnie modulacji nadawanych sygnałów i demodulacji tych, które odbiera
(modulator-

demodulator w skrócie modem).

Modulacja analogowa i cyfrowa



Jeżeli modulowane są fale sinusoidalne, to proces
ten może powodować zmiany amplitudy,
częstotliwości lub fazy drgań. Przykładem może być
modulowany dźwięk syreny alarmowej, w którym
zmienia się częstotliwość generowanego przez
syrenę dźwięku. Częstotliwość zmian wywołanych
modulacją jest dużo mniejsza od częstotliwości fali.
W przypadku fal prostokątnych (często stosowanych
w technice cyfrowej) procesowi modulacji podlega
szerokość, amplituda, pozycja (układ) oraz gęstość
impulsów.

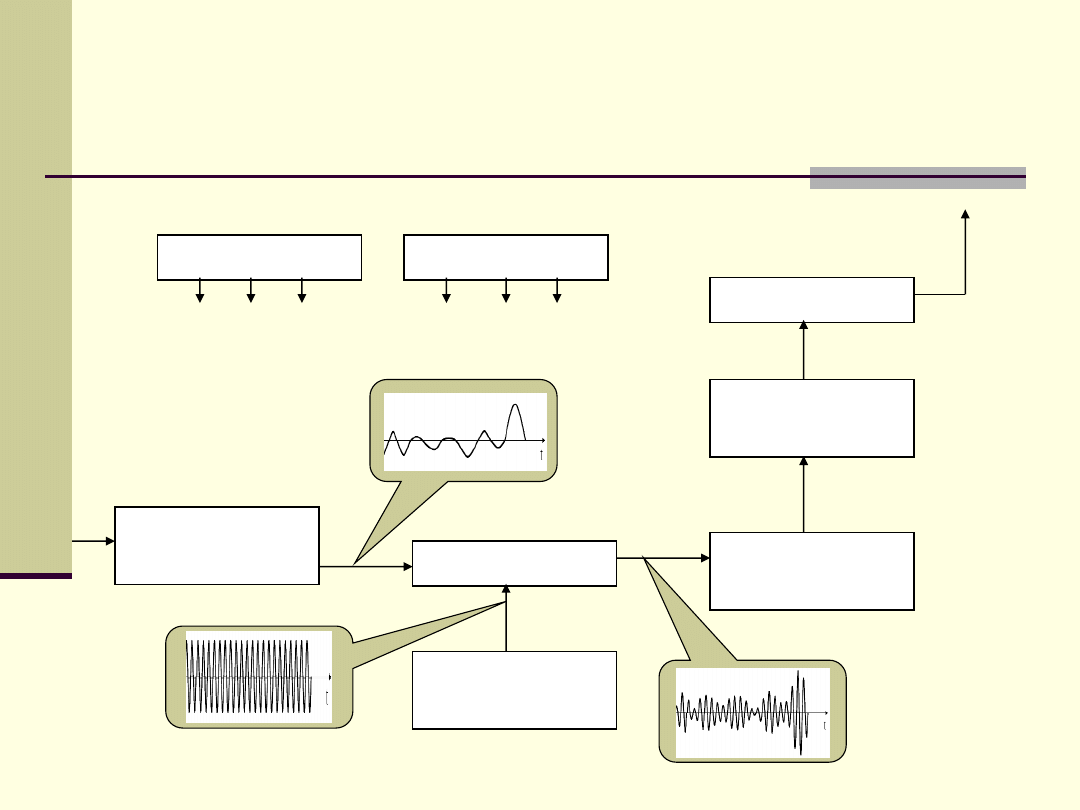

Budowa nadajnika (przykł. AM)

Wzmacniacz

m.cz.

Generator

w.cz.

Modulator

Wzmacniacz

wstępny

Wzmacniacz

mocy

UDA

Zasilanie

Sterowanie

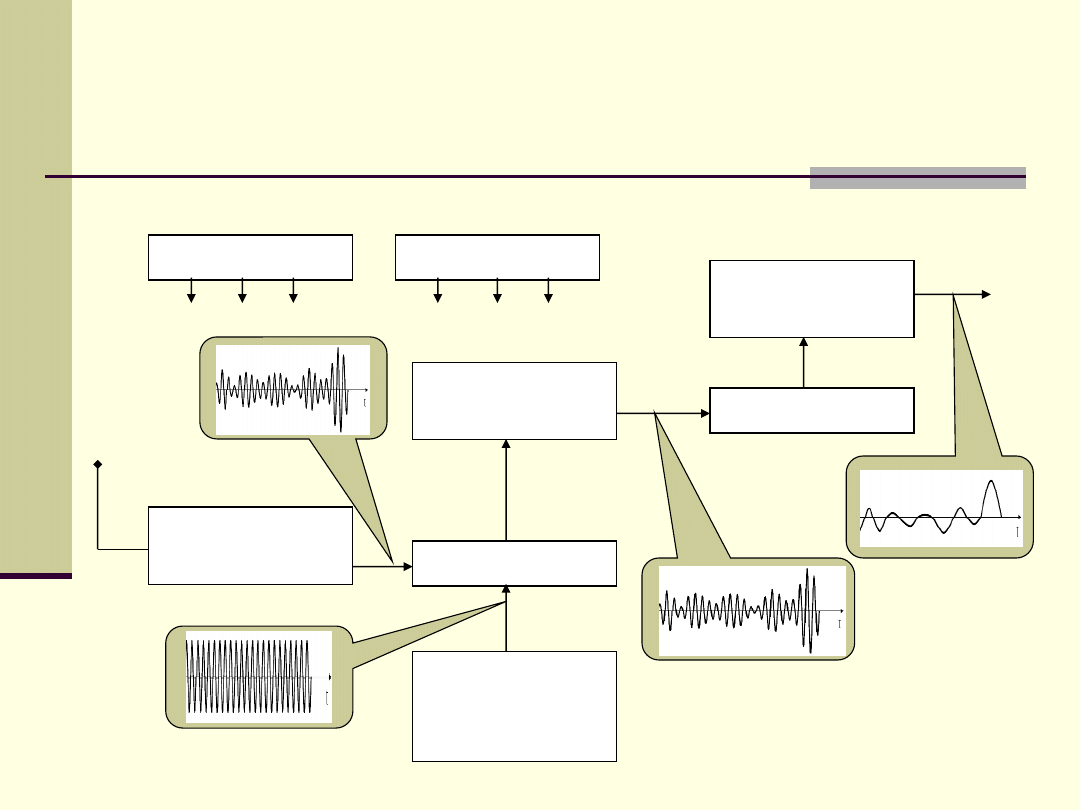

Budowa odbiornika (przykł. AM)

Wzmacniacz

p.cz.

Generator

w.cz.

(heterodyna)

Mieszacz

Wzmacniacz

m.cz

Demodulator

Wzmacniacz

w.cz.

Zasilanie

Sterowanie

Oznaczenia emisji



obowiązujące od 1.01.1982 r. wg ITU oznaczenie 3 znakowe,

może być uzupełnione dwoma symbolami.



w podstawowym oznaczeniu rodzaju emisji pierwszy symbol

oznacza rodzaj modulacji, drugi określa naturę sygnału

modulującego falę nośną, trzeci rodzaj przekazywanej
informacji.



Np.:
CW -

fala ciągła z kluczowaną nośną: A1A

AM -

telefonia dwuwstęgowa z modulacją amplitudy: A3E

SSB -

telefonia jednowstęgowa z wytłumioną falą nośną: J3E

FM -

telefonia z modulacją częstotliwości: F3E

I - rodzaj modulacji



Amplitudowa:



A -

Dwie wstęgi boczne



H -

Jedna wstęga boczna, pełna fala nośna



R -

Jedna wstęga boczna, zredukowana lub regulowana fala nośna



J -

Jedna wstęga boczna, wytłumiona fala nośna



B -

Niezależne wstęgi boczne



C -

Szczątkowa wstęga boczna



Kątowe:



F -

Modulacja częstotliwości



G - Modulacja fazy



D -

Modulacja w amplitudzie i fazie (jednocześnie lub sekwencyjnie)



Impulsowe:



P -

Niemodulowana sekwencja impulsów



K -

Sekwencja impulsów modulowanych w amplitudzie



L -

Sekwencja impulsów z modulacją szerokości (czasu)



M -

Sekwencja impulsów z modulacją położenia (fazy)



Q -

Sekwencja impulsów, w których fala nośna jest modulowana kątowo w

czasie trwania impulsu



V -

Sekwencja impulsów będących kombinacją powyższych lub innych



W -

Przypadki nie ujęte powyżej



X -

Inne przypadki nie ujęte powyżej

II - natura sygnału modulującego



0 -

Brak sygnału modulującego



1 -

Pojedynczy kanał modulujący, zawierający informację

skwantowaną lub cyfrową, bez użycia podnośnej (bez TDM -

multipleksowania z podziałem czasu)



2 -

Pojedynczy kanał modulujący, zawierający skwantowaną lub

cyfrową informację z użyciem podnośnej (bez TDM)



3 -

Pojedynczy kanał modulujący, zawierający informację

analogową



7 -

Dwa lub więcej kanałów modulujących, zawierających

informację skwantowaną lub cyfrową



8 -

Dwa lub więcej kanałów modulujących, zawierających

informację analogową



9 -

Sygnał złożony z jednego lub więcej kanałów zawierających

informację skwantowaną lub cyfrową oraz jednego lub więcej

kanałów zawierających informację analogową



X -

Przypadki nie ujęte powyżej

III - rodzaj nadawanej informacji



N - Brak nadawanej informacji



A -

Telegrafia dla odbioru słuchowego



B - Telegrafia dla odbioru automatycznego



C - Faksymile



D - Transmisja danych, telemetria, zdalne sterowania



E - Telefonia (i radiofonia)



F -

Telewizja (sygnał wizji)



W -

Kombinacja powyższych



X -

Przypadki nie ujęte powyżej.

Rodzaje i układy pracy



Simpleks



Półdupleks



Dupleks



Odbiór dyżurny



Łączność foniczna



Łączność służbowa



Zdalne sterowanie



Retranslacja

Parametry



zakres częstotliwości



moc nadajnika



czułość odbiornika



liczba kanałów



rodzaje modulacji



rodzaje pracy



zakres temperatur pracy



wilgotność względna (95%)



hermetyczność



waga, wymiary



ukompletowanie



zasilanie

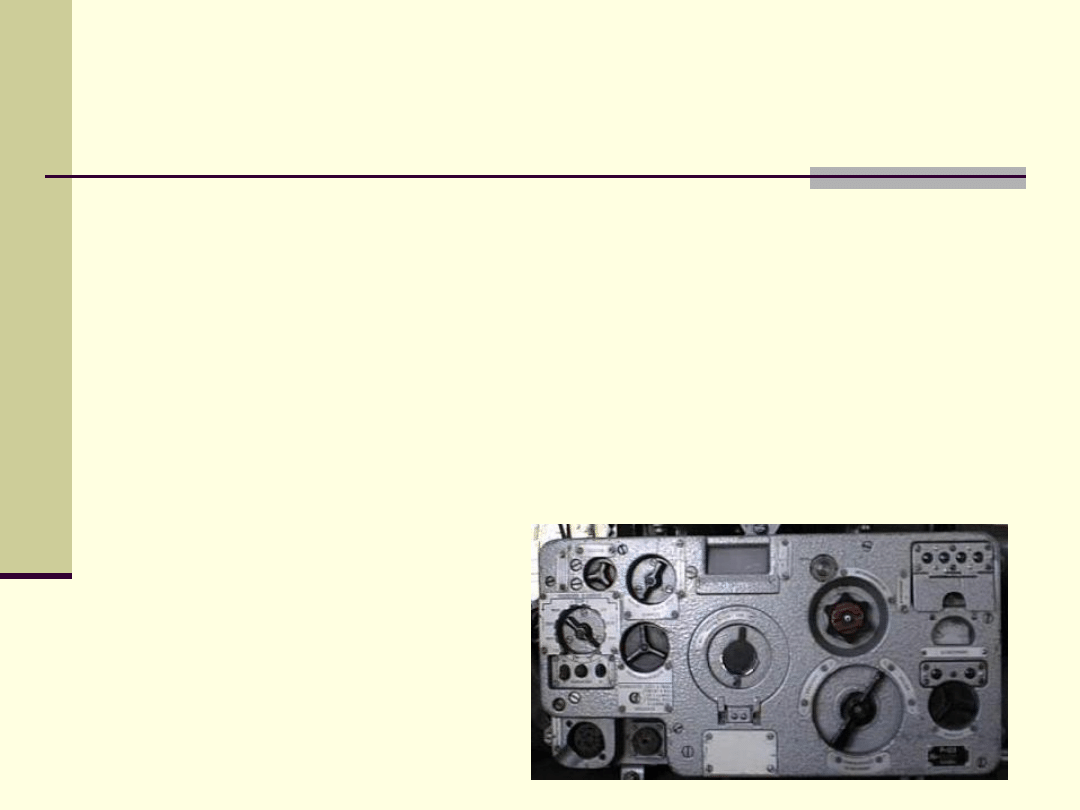

Radiostacja R-123z

(stary park analogowy)

Radiostacja R-

123z jest radiostacją ultrakrótkofalową, nadawczo-odbiorczą, foniczną,

z modulacją częstotliwości oraz z tłumikiem szumów.

Radiostacja pracuje w zakresie częstotliwości od 20.0 MHz do 51.5 MHz
i posiada 1261 fal roboczych rozmieszczonych co 25 kHz.

Zakres radiostacji jest podzielony na dwa podzakresy:
- 1 podzakres od 20 MHz do 35.75 MHz;
- 2 podzakres od 35.75 MHz do 51.5 MHz.

Przestrajanie z jednej częstotliwości roboczej na inną częstotliwość roboczą odbywa się w sposób ciągły.
Radiostacja może być wstępnie nastrojona na dowolne, uprzednio wybrane i przygotowane cztery częstotliwości robocze.

Moc nadajnika na dowolnej częstotliwości zakresu roboczego wynosi nie mniej niż 40 W.

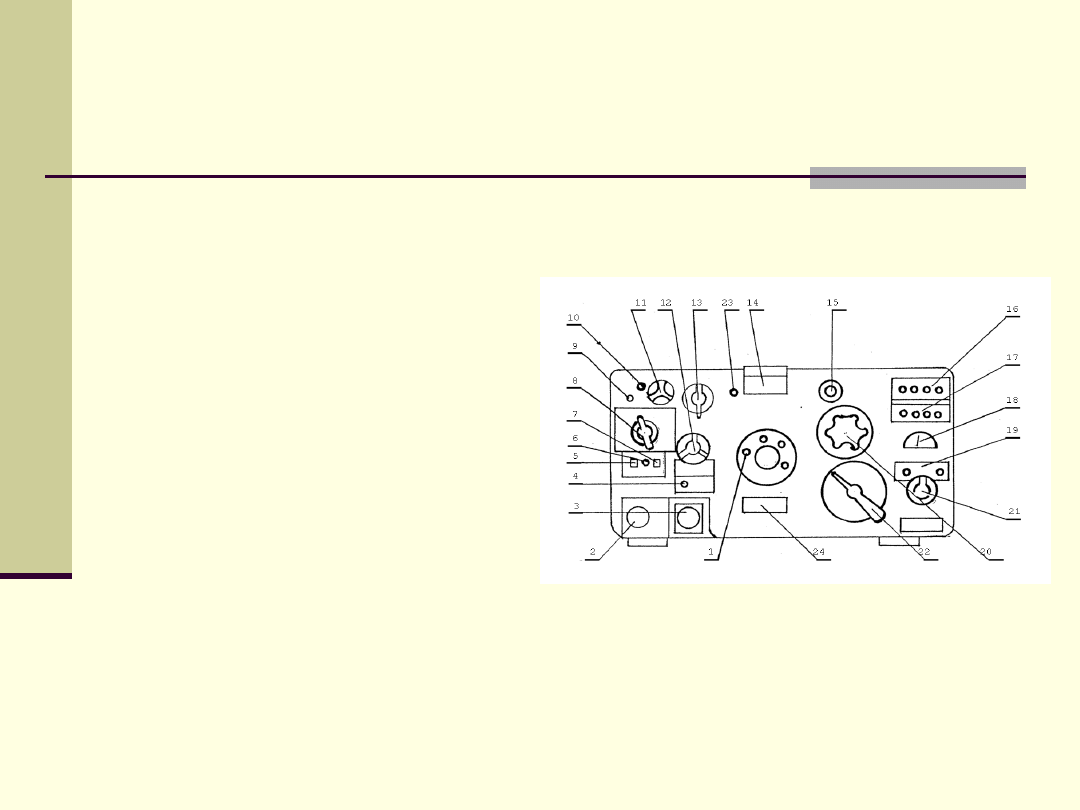

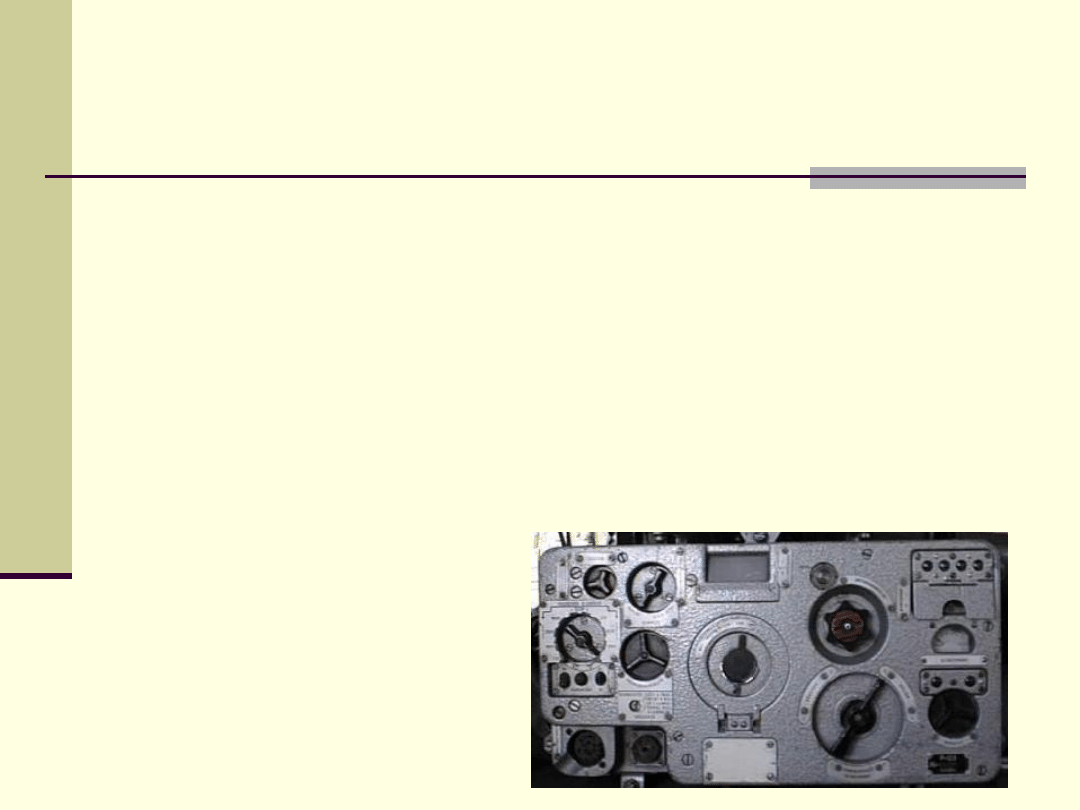

Radiostacja R-123z

(stary park analogowy)

1-

ustalacz tarcz bębna mechanizmu automatyki (ZPCz);

2-

gniazdo do podłączenia kabla zasilania;

3-

gniazdo do podłączenia kabla z przełącznikiem napierśnym;

4- trymer kalibratora;
5-

wyłącznik błyskawiczny oświetlenia skali;

6- przycisk zewu akustycznego;
7-

wyłącznik błyskawiczny zasilania radiostacji;

8-

przełącznik kontroli napięć i pracy;

9-

otwór dostępu do regulatora dewiacji częstotliwości

przy pracy w systemie „UTS”;

10-

korek wkręcany, zamykający otwór dostępu

do regulatora dewiacji;

11-

pokrętło tłumika szumów;

12-

pokrętło nastawiania częstotliwości;

13-

przełącznik rodzajów pracy;

14- wizjer skali;
15-

lampka wskaźnika nastrojenia anteny;

16-

lampki sygnalizacyjne „częstotliwości wybranych”;

17-

wyłączniki błyskawiczne podzakresów „częstotliwości wybranych”;

18-

przyrząd wskazówkowy;

19-

lampki sygnalizacyjne podzakresów;

20-

pokrętło strojenia obwodu antenowego;

21-

pokrętło regulatora siły głosu;

22-

pokrętło przełącznika „częstotliwości wybranych” i podzakresów;

23- korektor mechaniczny skali;
24- tabliczka do zapisu kryptonimu

Radiostacja R-123z

(stary park analogowy)

– przełącznik rodzaju pracy ustawić w położenie „SIMPLEKS”;
– przełącznik „KONTROLA NAPIĘĆ” ustawić w położenie „PRACA 1”;
– zaaretować ustalacz pokrętła „STROJENIE ANTENY”;
– przełącznik „CZĘSTOTLIWOŚCI WYBRANE – PODZAKRES CIĄGŁY” ustawić w położenie „1” i odczekać

do momentu zatrzymania się pokręteł;

– otworzyć pokrywę ustalaczy i rozluźnić wkręt ustalacza „1” obrotem w lewo tak, aby wycięcie ustawiło się

prostopadle do czerwonej linii;

– pokrętłem „NASTAWIENIE CZĘSTOTLIWOŚCI” ustawić na skali żądaną częstotliwość;
– zacisnąć wkręt ustalacza „1” obrotem w prawo zwracając uwagę na to aby nie nastąpiło przesunięcie ustawionej

częstotliwości na skali;

– wyłącznikiem błyskawicznym umieszczonym pod lampką „1” ustawić zakres odpowiadający danej

częstotliwości;

– przełącznik napierśny ustawić w położenie „NAD.”;
– rozluźnić ustalacz pokrętła „STROJENIE ANTENY”;
– pokrętłem „STROJENIE ANTENY” nastroić układ antenowy radiostacji na maksimum wydzielanej mocy według

przyrządu wskazówkowego;

– zaaretować ustalacz pokrętła „STROJENIE ANTENY”;

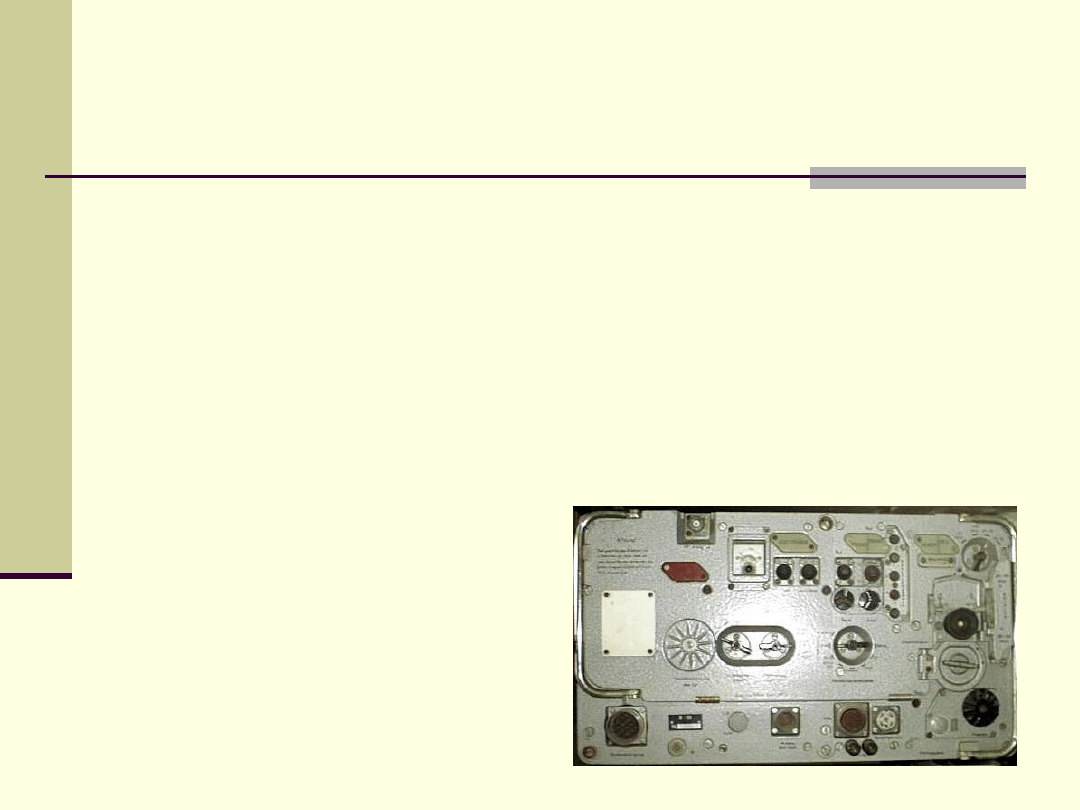

R-173 Dane techniczne

Zakres częstotliwości 30 … 75,999 MHz
Raster częstotliwości 1 kHz
Moc nadajnika nie mniejsza niż 25 W
Niestabilność częstotliwości nie większa niż 1,5 kHz
Praca simpleksowa
Modulacja częstotliwości
Dewiacja częstotliwości 4… 6 kHz
Czułość odbiornika nie gorsza niż 1,5 uV (3 uV z włączonym tłumikiem)
Selektywność odbiornika 100 dB
Liczba częstotliwości zawczasu przygotowanych 10, czas przejścia max. 3 s

Wymagania środowiskowe -50 st. C … 50 st. C, wilgotność max. 95…98%
Zasilanie 27 V (1,5 A odbiór, 9 A nadawanie)
Waga 53 kg
Zasięgi z anteną pręt 3m (20 km – pełna moc, 5 km – moc obniżona)

Wyposażenie

Anteny prętowe: 3m, 2m, 1m, antena awaryjna

Urządzenia odsprzęgające umożliwiające jednoczesną niezależną pracę na wspólna
antenę prętową [ 2xR-173, R173+R-173P, R-173+R-134(KF) ]

Warianty produkcyjne:

R-173-1 z wbudowanym UDA
R-173-

2 z wynośnym UDA

Wzmacniacz laryngofonowy

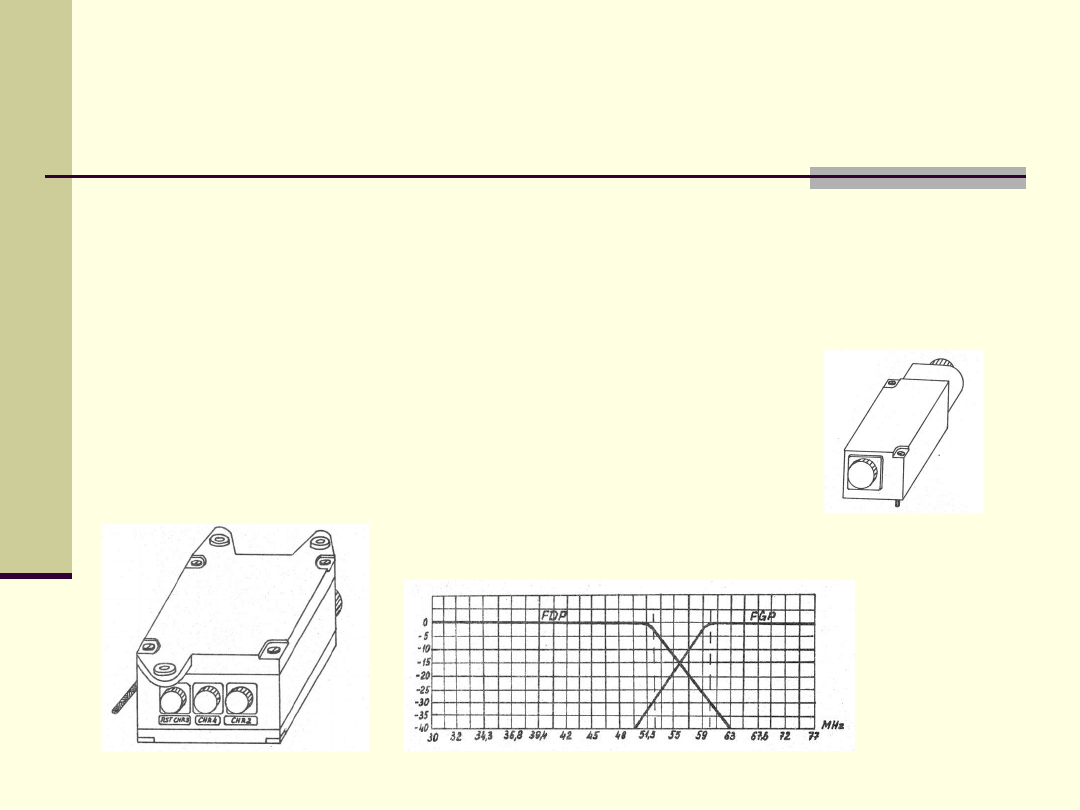

Blok filtrów antenowych i jego charakterystyka

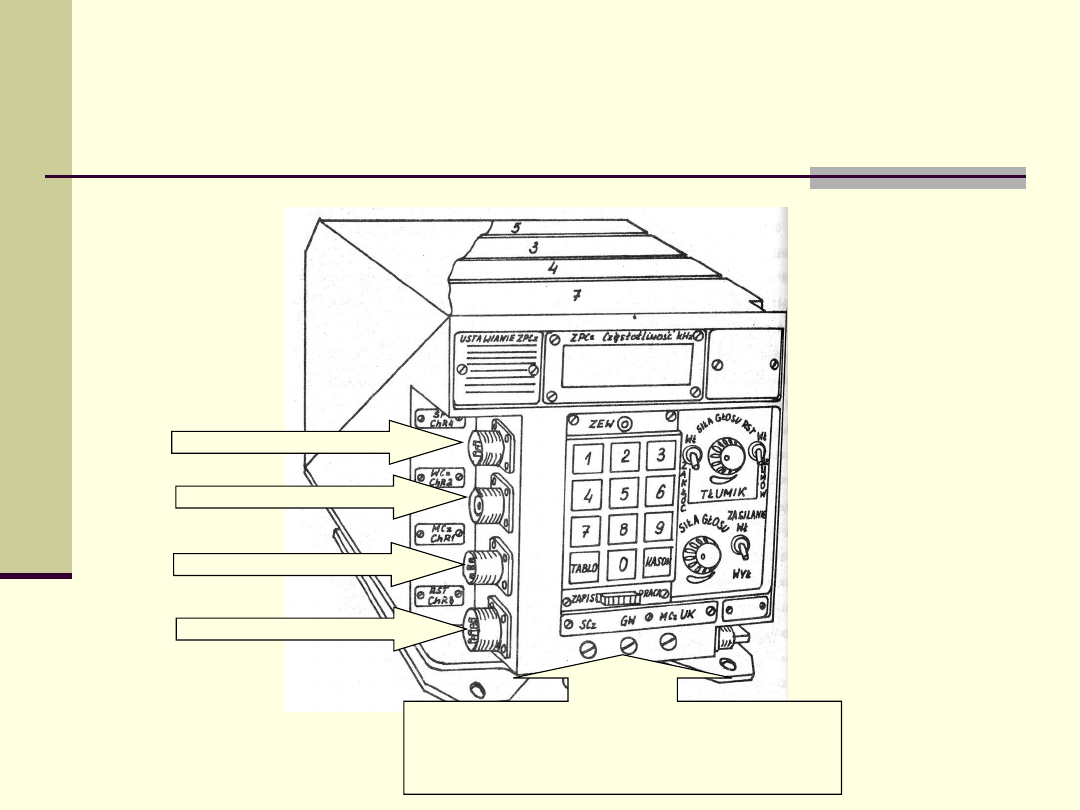

Urządzenie nadawczo-odbiorcze

Instrukcja ustawiania ZPCz

Złącze odbiornika

Złącze przełącznika hełmofonu

Złącze zasilania WUDA

Złącze sieci pokładowej

Tabliczka do zapisu kryptonimu

Zaślepki

kontroli częstotliwości syntezera
regulatora wy. m.cz.
korektora generatora sterowanego
korektora generatora wzorcowego

Urządzenie odbiorcze

Złącze sieci pokładowej

Złącze anteny

Złącze urządzenia rozm.

Złącze radiostacji

Zaślepki

kontroli częstotliwości syntezera
regulatora wy. m.cz.
korektora generatora wzorcowego

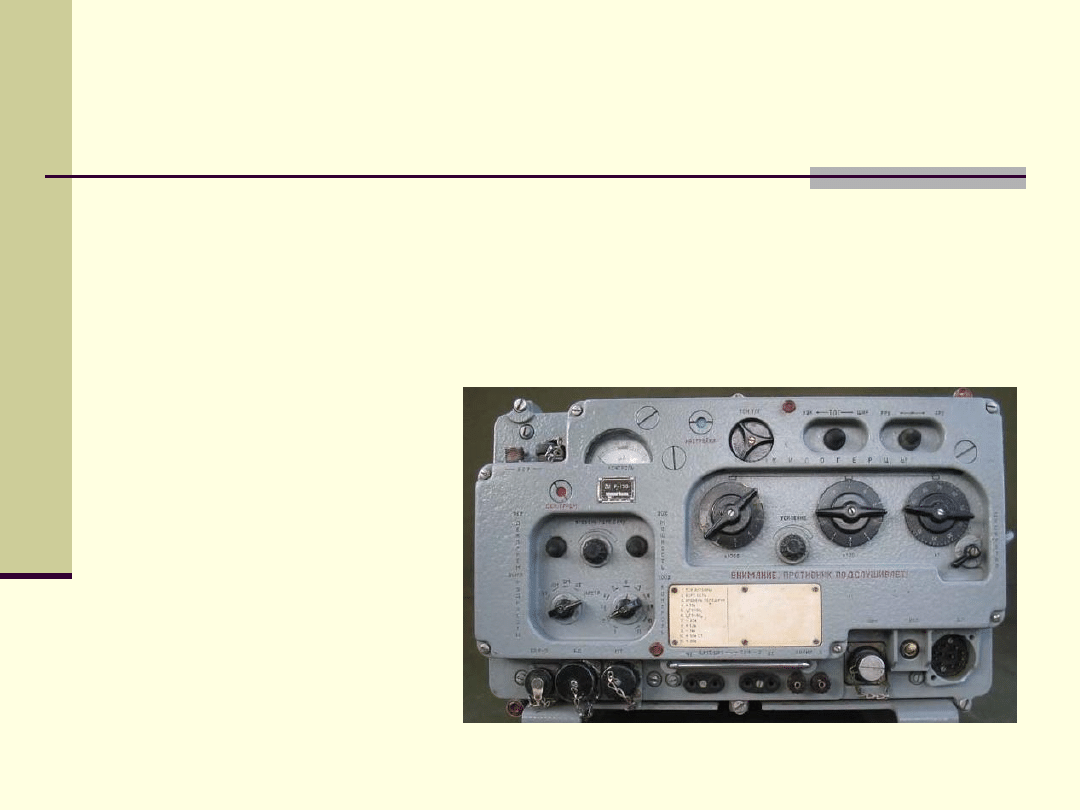

Radiostacja R-111

(stary park analogowy)

Radiostacja R-

111 jest radiostacją przewoźną, ultrakrótkofalową, telefoniczną z modulacją częstotliwości,

odbiorczo-

nadawczą, z automatycznym przestrajaniem na jedną z czterech przygotowanych częstotliwości

oraz wbudowanym tłumikiem szumów.
Zapewnia zdalne sterowanie z pulpitu wynośnego, aparatu telefonicznego oraz automatyczną retranslację korespondentów.

Radiostacja R-

111 pracuje w zakresie częstotliwości od 20.0 do 52.0 MHz i posiada 1281 częstotliwości roboczych.

Zakres częstotliwości jest podzielony na dwa podzakresy:
- 1 podzakres - od 20 do 36 MHz
- 2 podzakres - od 36 do 52 MHz

Odstęp między częstotliwościami roboczymi wynosi 25 kHz.

Działki częstotliwości roboczych są naniesione na skali co 25 kHz, a cyfrowe oznaczenia częstotliwości są naniesione:
- w zakresie 52-46 (36-30)MHz - co 200 kHz
- w zakresie 41-41.6 (30-25.6) MHz - co 100 kHz
- w zakresie 41.6-36 (25.6-20) MHz - co 50 kHz

Moc nadajnika wynosi nie mniej niż 75W

Radiostacja R-111

(stary park analogowy)

Radiostacja może pracować w następujących układach:
-

odbiór dyżurny (włączone żarzenie lamp nadajnika);

-

nadawanie z mocą promieniowania 1%;

-

nadawanie z mocą promieniowania 20%;

-

nadawanie z mocą promieniowania 100%.

Zapewnia następujące rodzaje pracy:
-

zdalne sterowanie z aparatu telefonicznego poprzez dwuprzewodową linię kablową długości 500m,

podłączonego do liniowych zacisków radiostacji

-

łączność służbową poprzez linię przewodową - radiostacja spełnia rolę aparatu telefonicznego

-

wysyłanie i odbiór zewu poprzez radiostację zarówno podczas pracy bezpośrednio z radiostacji,

jak również poprzez linię dwuprzewodową (zdalne sterowanie)

-

automatyczną retransmisję przy połączeniu linią dwuprzewodową zacisków liniowych

dwóch radiostacji na odległość do 500m

-

współpracę z telefonicznymi urządzeniami utajniającymi.

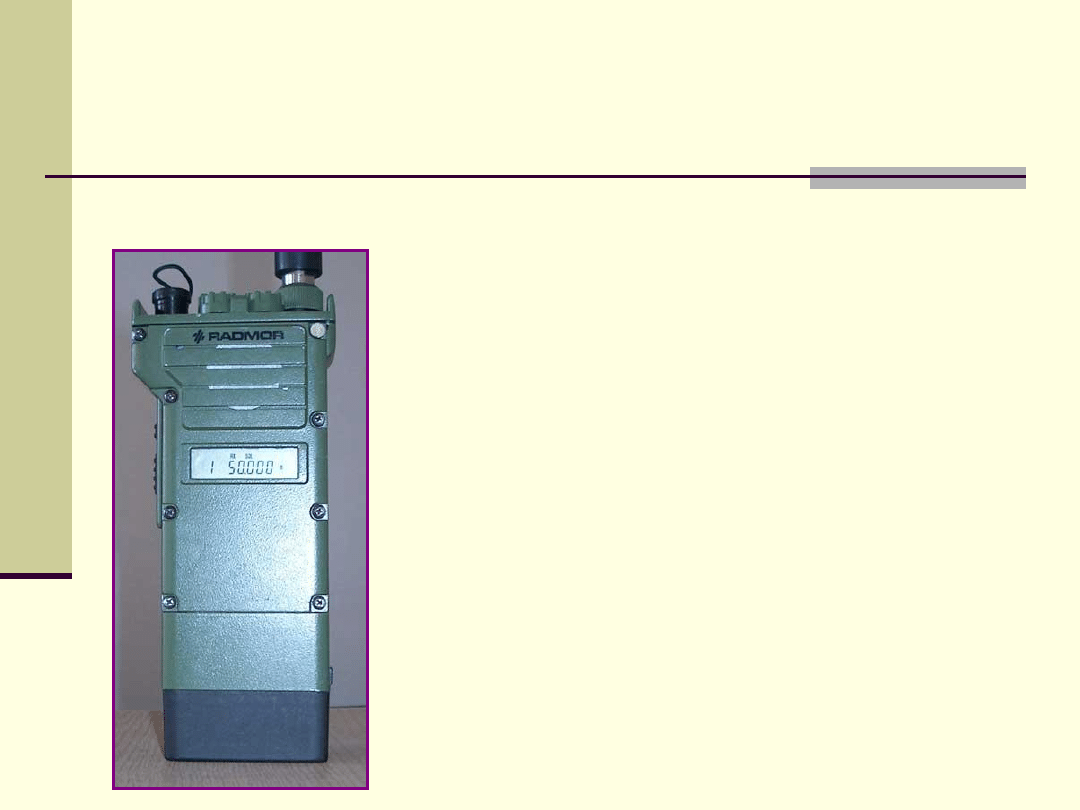

RADIOSTACJA R-3501

doręczna radiostacja UKF małej mocy

PARAMETRY:
- 30 MHz do 88 MHz
- simpleks/duosimpleks
- mocy nadajnika 3W
-

2320 kanałów (10 prog.)

- transmisja danych 16 kbit/s GMSK
- modulacja F3E, F1D
-

czułość odbiornika 0,5 uV

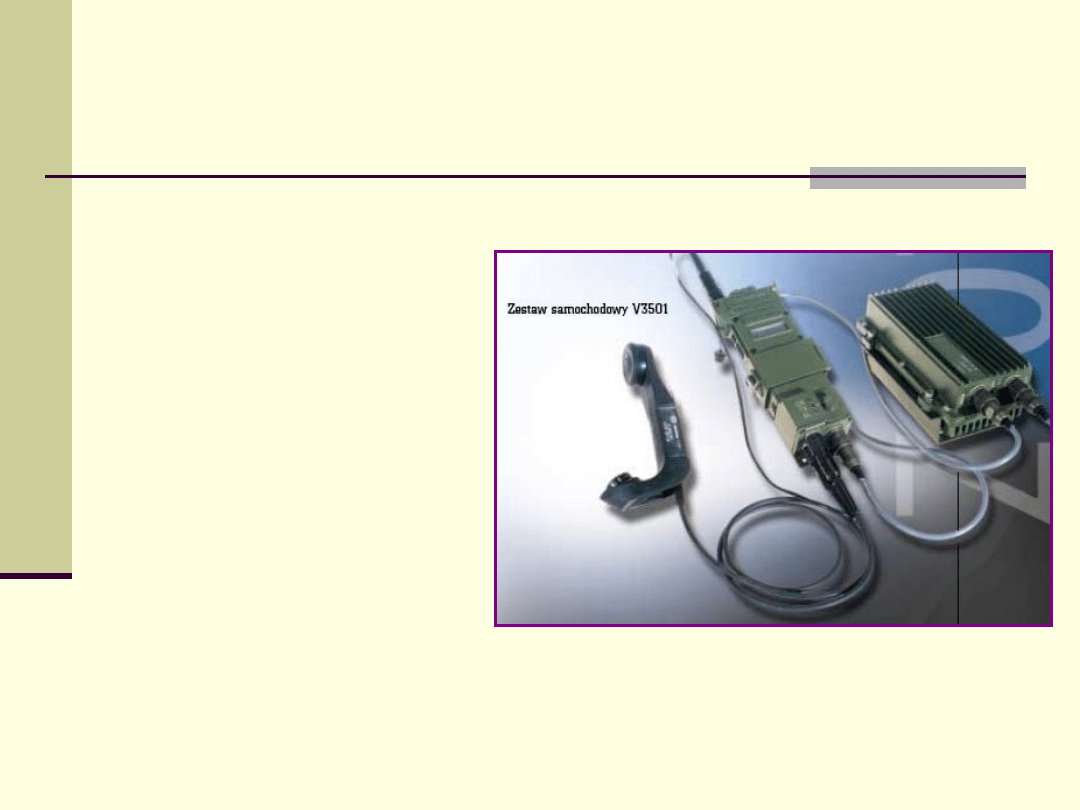

RADIOSTACJA R-3501

TRYBY PRACY:
- analogowy
- analogowy ze skramblingiem
- cyfrowa transmisja mowy
- transmisja danych

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- zasilacz akumulatorowy
-

antena taśmowa

-

mikrotelefon nagłowny

-

futerał

- opcje - przew. wzm. mocy 0525 (50W), zestaw telef. ZT3501

RADIOSTACJE PR4G



zakres częstotliwości 30 … 88 MHz



2320 kanałów (7 zaprogramowanych)



14 programowanych kluczy kryptograficznych



modulacja F3, SCR4, 8CMP (tylko RRC)



transmisja cyfrowa mowy: 800, 2400 i 4800 bit/s (z wokoderem),16 kbit/s CVSD



transmisja danych synch. 50 bit/s … 42,66 kbit/s, asynch. 50 bit/s … 38,40 kbit/s,

pakietowa 4800 bit/s z protokołem PPS lub do 19,20 kbit/s poprzez interfejs IP
(tylko RRC)



czułość odbiornika 0,5 uV



tryby pracy:

•

transmisja analogowa na stałej częstotliwości (AFF)

•

transmisja cyfrowa na stałej częstotliwości (DFF)

•

praca ze skaczącą częstotliwością (FH)

•

poszukiwanie wolnego kanału (FCS)

•

tryb mieszany (MIX)

•

tryb ortogonalny ORTO

•

skanowanie kanałów (SCAN)



zakres temperatur: pracy: -

40 … +70



wilgotność względna 95%



hermetyczność 1m przez 2 godziny

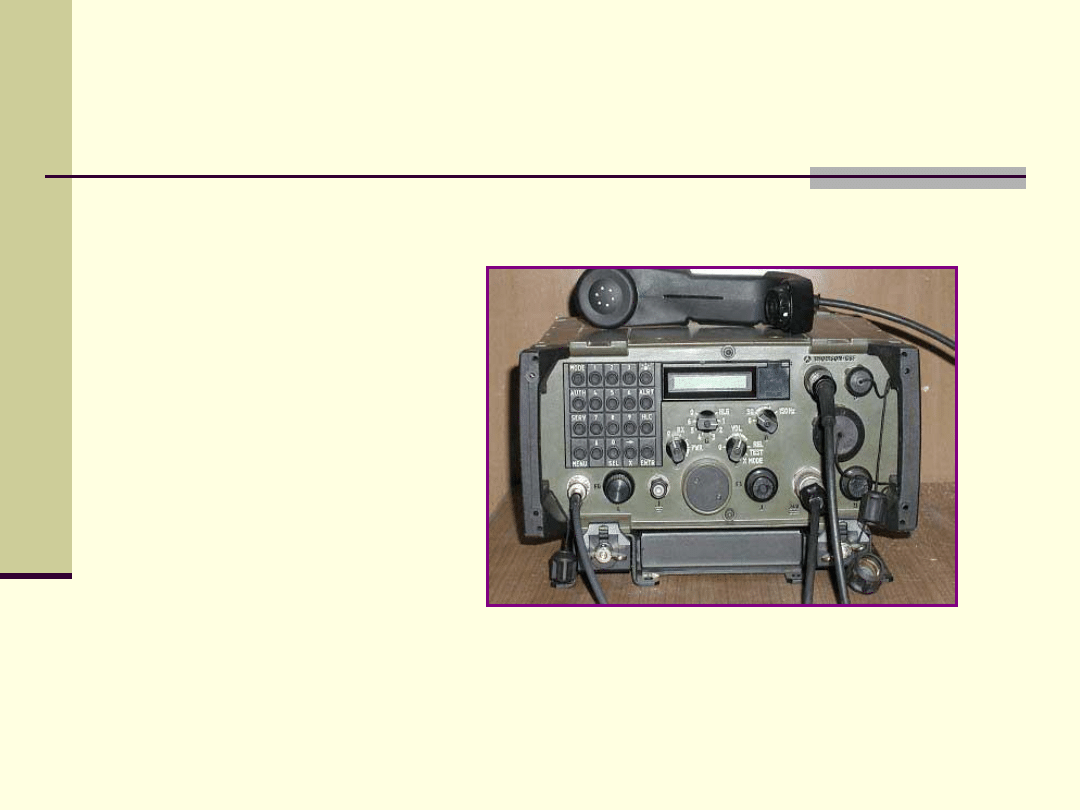

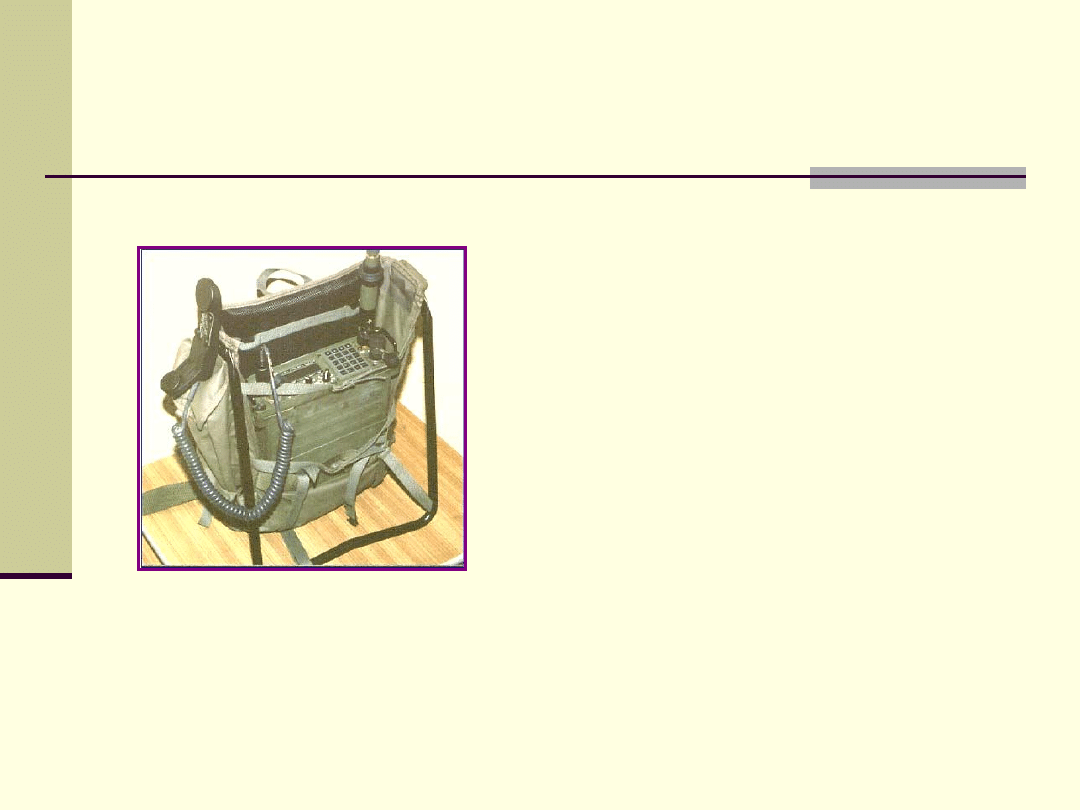

RADIOSTACJA TRC-9200

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- antena
- akumulator
-

plecak ze stelażem

przenośna radiostacja pola walki UKF małej mocy (5W)

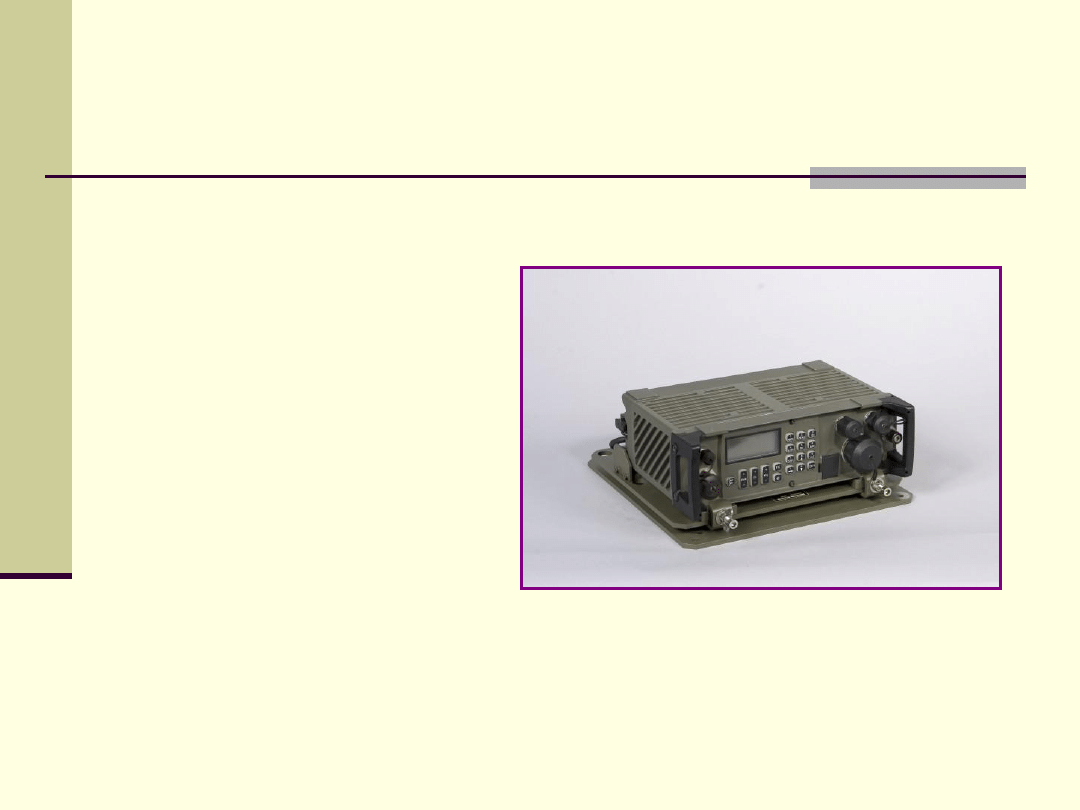

RADIOSTACJA TRC-9300

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- wzmacniacz mocy
-

podstawa montażowa

- fider antenowy
-

przewód zasilania

pokładowa radiostacja pola walki UKF (50W)

Wersje:

A (TRC-9200 + wzmacniacz mocy)
B (2 x TRC-9200 + wzmacniacz mocy)
C (2 x TRC-

9200 + wzmacniacz mocy, obie mogą pracować z mocą 50W)

RADIOSTACJA TRC-9500

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- wzmacniacz mocy
-

podstawa montażowa

- fider antenowy
-

przewód zasilania

przewoźna radiostacja pola walki UKF (50W)

RADIOSTACJA RRC-9210

UKOMPLETOWANIE jak w TRC

Zmiany względem TRC:
• jednoczesna transmisja mowy

i danych (Multipleks) w tym
samym kanale radiowym

• wysoka jakość transmisji mowy

dzięki wbudowanemu
wokoderowi MELP

• wewnętrzny interfejs IP i odbiornik GPS

taktyczna radiostacja plecakowa UKF ECCM 10W Fastnet

RADIOSTACJA RRC-9310

taktyczna radiostacja pokładowa UKF ECCM 50W Fastnet

UKOMPLETOWANIE jak w TRC

Zmiany względem TRC:
• jednoczesna transmisja mowy

i danych (Multipleks) w tym
samym kanale radiowym

• wysoka jakość transmisji mowy

dzięki wbudowanemu
wokoderowi MELP

• wewnętrzny interfejs IP i odbiornik GPS

Radiostacja R-130

(stary park analogowy)

Radiostacja R-

130 jest przeznaczona do zapewnienia łączności radiowej bez podstrajania i bez poszukiwania

sygnałów korespondenta. Zapewnia ona dwustronną łączność w ruchu jak i na postoju.

Radiostacja R-

130 jest radiostacją krótkofalową, nadawczo-odbiorczą, telefoniczno-telegraficzną, przewoźną,

simpleksową z kwarcową stabilizacją częstotliwości.

Radiostacja R-130

(stary park analogowy)

Zakres roboczych częstotliwości od 1500 do 10990 kHz jest podzielony na 10 podzakresów:
1. od 1500

÷ 1990 kHz;

2. od 2000

÷ 2990 kHz;

3. od 3000

÷ 3990 kHz;

4. od 4000

÷ 4990 kHz;

5. od 5000

÷ 5990 kHz;

6. od 6000

÷ 6990 kHz;

7. od 7000

÷ 7990 kHz;

8. od 8000

÷ 8990 kHz;

9. od 9000

÷ 9990 kHz;

10.od 10000

÷ 10990 kHz.

Radiostacja ma 950 ustalonych częstotliwości z odstępem co 10 kHz.
Oprócz tego przewidziano płynną zmianę częstotliwości.

Moc oddawana przez nadajnik na ekwiwalent wynosi 12

÷ 40 W.

Radiostacja zapewnia następujące rodzaje pracy:
-

odbiór i nadawanie sygnałów telefonicznych z modulacją jednowstęgową;

-

odbiór i nadawanie sygnałów telegraficznych z manipulacją amplitudy (A1A);

-

nadawanie sygnałów telegraficznych z manipulacją częstotliwości (F1A-500);

-

odbiór i nadawanie sygnałów telefonicznych z modulacją amplitudy (A3E);

-

odbiór dyżurny sygnałów wszystkich w/w rodzajów pracy, za wyjątkiem sygnałów z manipulacją częstotliwości

(odbiór jest możliwy przy zastosowaniu dodatkowej przystawki);

-

nadawanie sygnałów telegraficznych z szybkością telegrafowania do 150 bodów;

-

utrzymanie łączności w płynnym zakresie częstotliwości z zastosowaniem wszystkich w/w rodzajów pracy

za wyjątkiem modulacji jednowstęgowej.

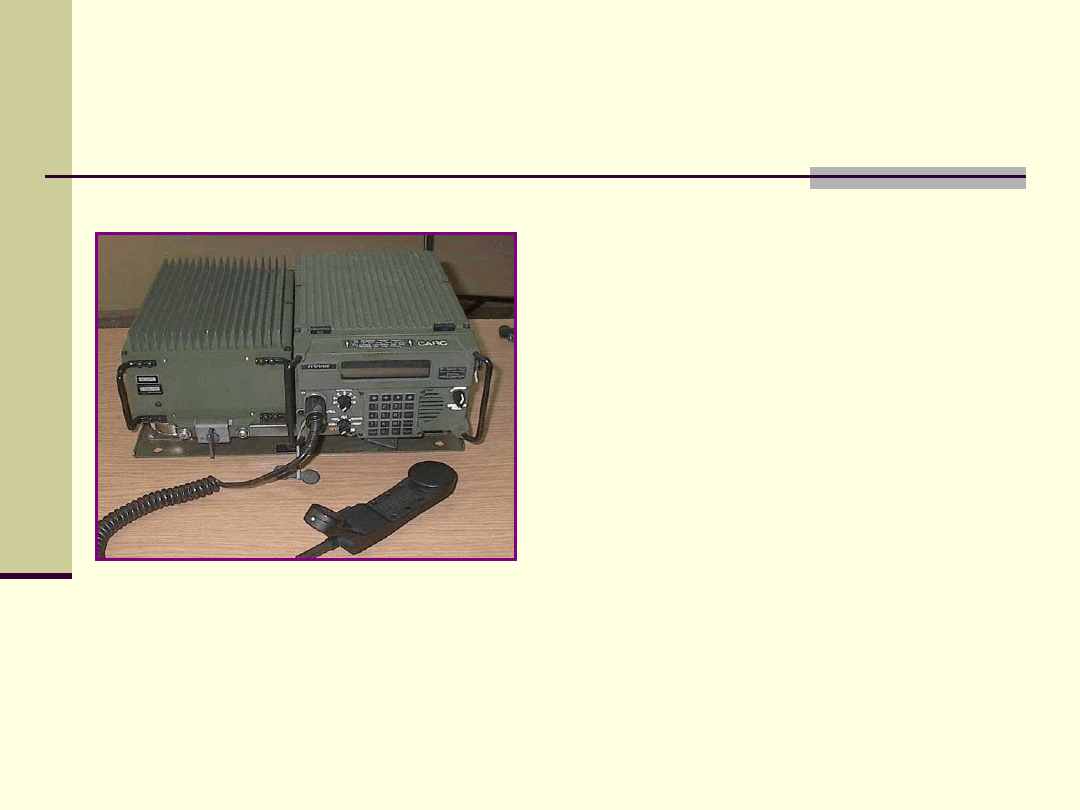

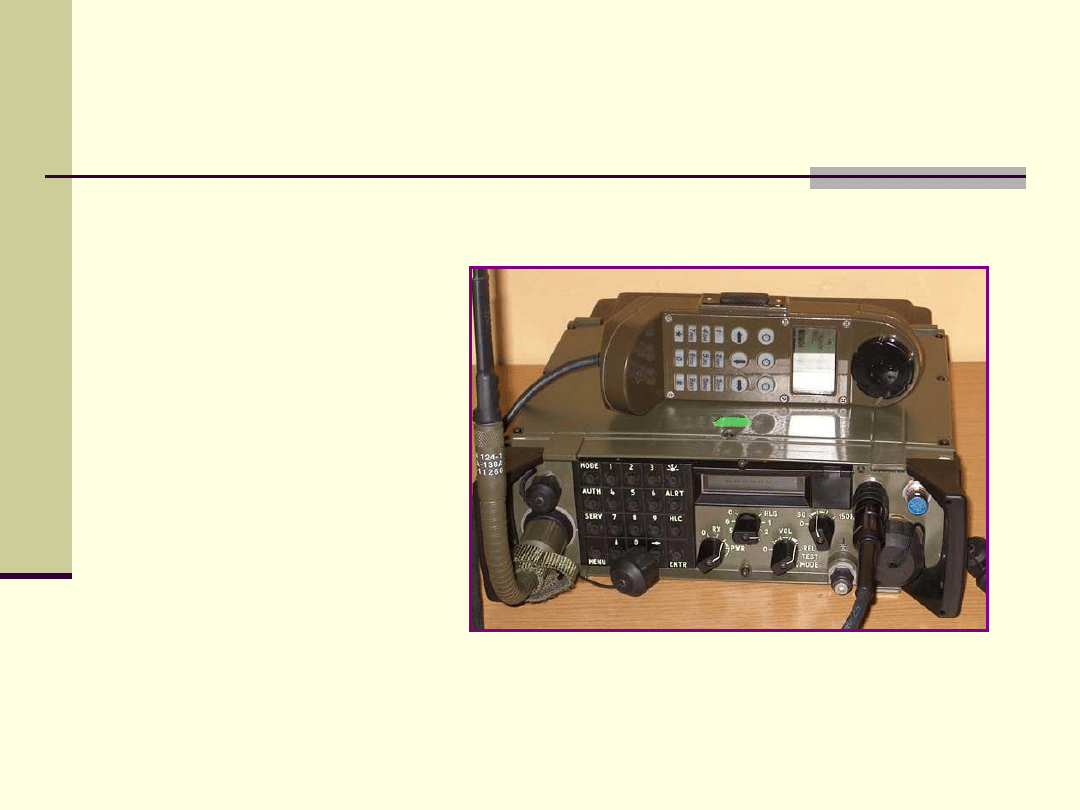

RADIOSTACJA RF-5000

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RF-5022R/T(E)C

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa)

-

podstawa montażowa

- zestaw pomocniczy z mtlf.

radiostacja KF rodziny FALCON

PARAMETRY:
- 1.6 MHz do 29,9999 MHz
- mocy nadajnika do 10 W
- 125 lub 400 W ze wzmacniaczem
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),

J2A (CW)

RADIOSTACJA AN/PRC-138

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RT-1694

- obudowa na dwa akumulatory
-

antena prętowa

- zasobnik plecakowy
- zestaw pomocniczy wraz z mikrotelefonem

uniwersalna radiostacja KF/UKF rodziny FALCON

PARAMETRY:
- 1.6 MHz do 59.9999 MHz
- mocy nadajnika do 10 W (UKF)
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),

J2A (CW), F3E (FM)

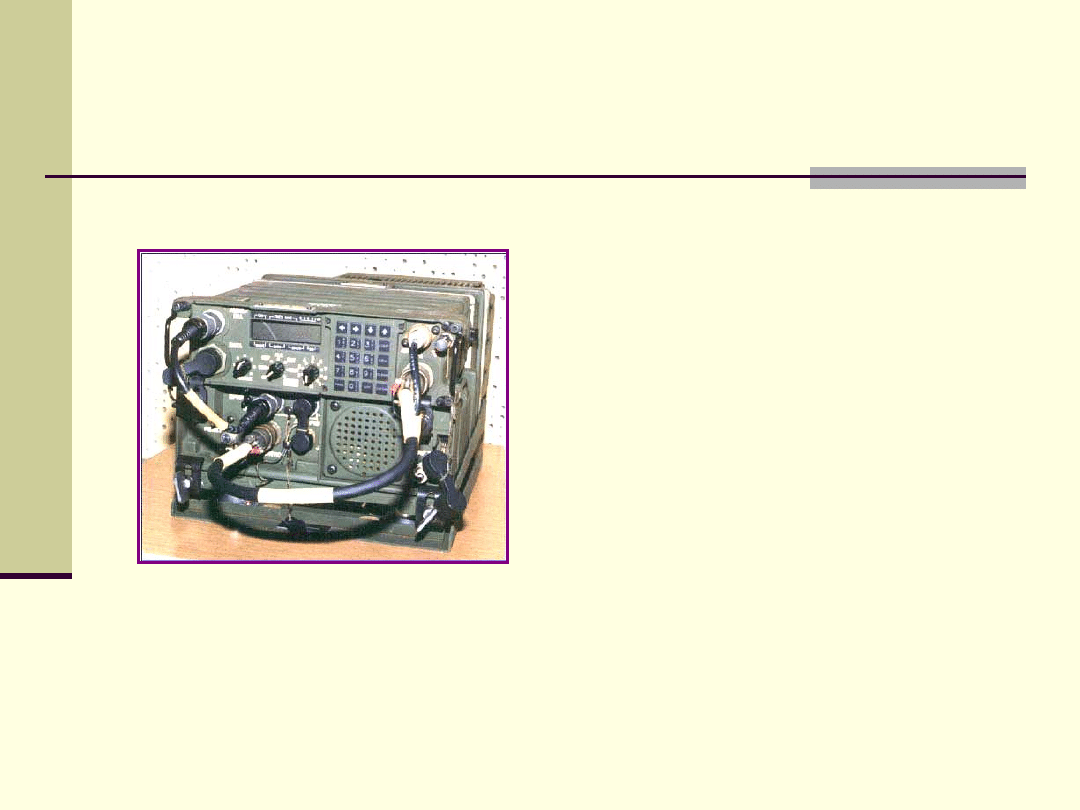

RADIOSTACJA RF-5200

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RT-1694

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa) lub fider antenowy

-

podstawa montażowa lub zasobnik plecakowy

- zestaw pomocniczy z mtlf.

uniwersalna radiostacja rodziny FALCON

PARAMETRY:
- 1.6 MHz do 59.9999 MHz
- mocy nadajnika do 50 W na UKF
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),

J2A (CW), F3E (FM)

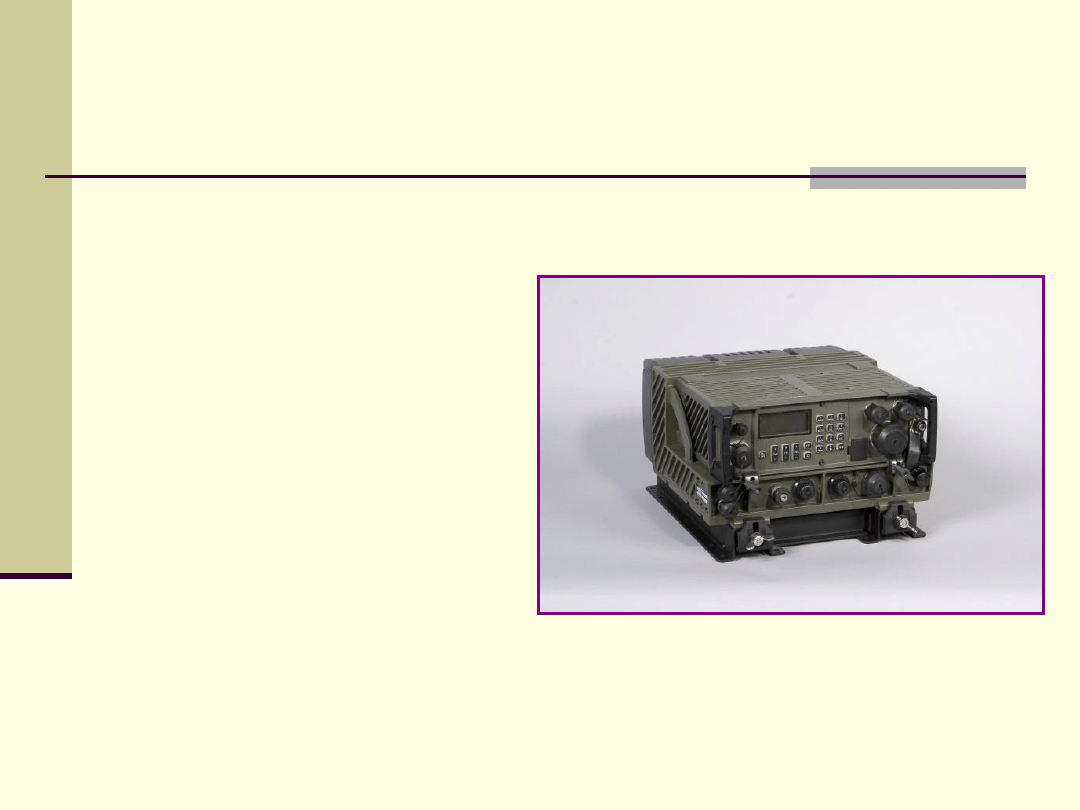

RADIOSTACJA RF-5800 M

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa) lub fider antenowy

-

podstawa montażowa lub zasobnik plecakowy

- zestaw pomocniczy z mtlf.

przewoźna radiostacja uniwersalna rodziny FALCON II

PARAMETRY:
- 1.6 MHz do 60 MHz
- mocy nadajnika do 50 W na UKF
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),

J2A (CW), F3E (FM)

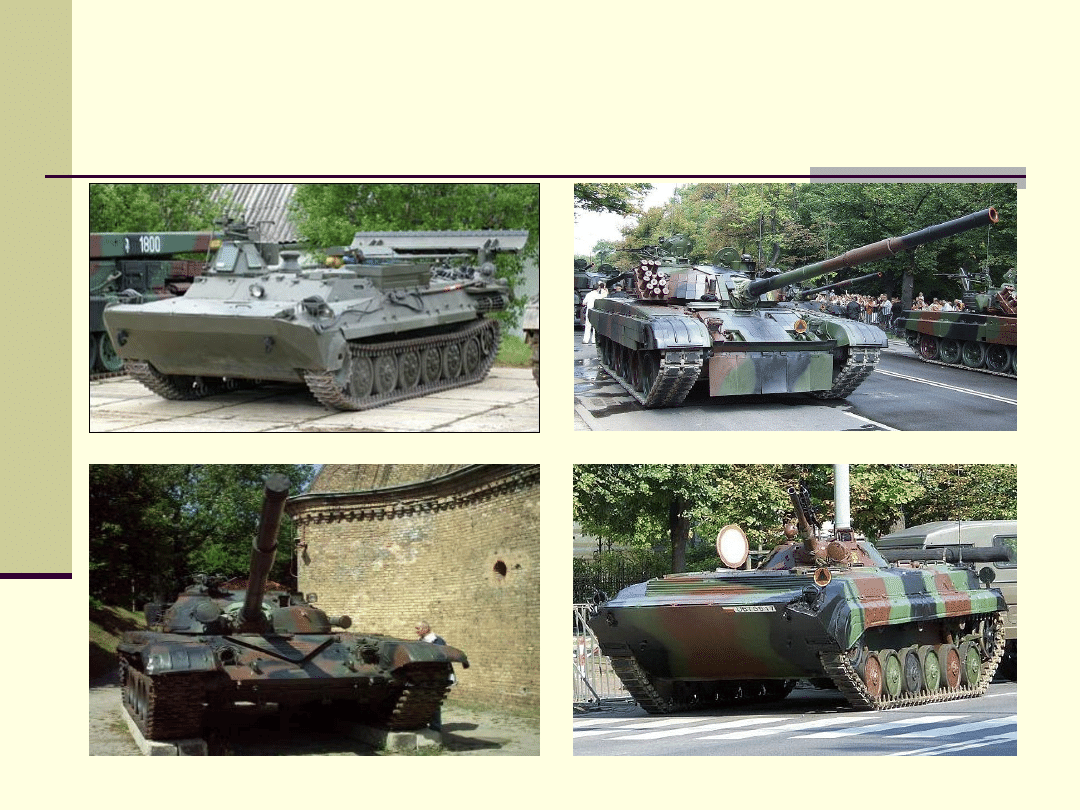

Wozy bojowe i ich wyposażenie

(stary park analogowy)

WPT Mors na MTLB

– R173

PT91 TWARDY

– R173

T-72

– R123

BWP1

– R123

Wóz dowodzenia R-2AM

(stary park analogowy)

Zamontowany na transporterze opancerzonym ko

łowym SKOT jest przeznaczony do zapewnienia łączności utajnionej

i nieutajnionej dla potrzeb dowodzenia oddzia

łami i pododdziałami artylerii i kierowania ich środkami walki.

Ma przystosowane trzy miejsca pracy dla osób funkcyjnych.
Na wyposa

żeniu posiada:

- Radiostacj

ę pokładową KF R-130;

- Dwie radiostacje pok

ładowe UKF R-123Z;

- Radiostacj

ę UKF małej mocy R-107;

- Radiostacj

ę VHF R-809;

- Telefoniczne urz

ądzenie utajniające;

-

Łącznice telefoniczną ŁP-10MR;

- Polowy aparat telefoniczny;
- Zestaw anten;
- Zestaw urz

ądzeń zasilajacych (m.in. agregat spalinowo-elektryczny, zasilacz);

- Urz

ądzenie do dowodzenia i kierowania ogniem artylerii.

Zasi

ęgi łączności nieutajnionej wynoszą:

- R-130 - do 100 km;
- R-123Z w ruchu/na postoju - do 20/40 km;
- R-107 - do 5 km;
- Radiostacji R-809 - do 20 km;

Wóz dowodzenia R-3M

(stary park analogowy)

Zamontowany na transporterze opancerzonym ko

łowym SKOT jest przeznaczony do zapewnienia łączności

utajnionej i nieutajnionej dla potrzeb dowodzenia wojskami i kierowania ich

środkami walki.

Ma przystosowane trzy miejsca pracy dla osób funkcyjnych sztabów oddziałów i związków taktycznych.
Na wyposa

żeniu posiada:

- Radiostacj

ę pokładową KF R-130;

- Dwie radiostacje pok

ładowe UKF R-123Z;

- Radiostacj

ę pokładową R-111;

- Radiotelefon K-1;
- Radiolini

ę R-405 PT-1;

- Zestaw anten;
- Zestaw urz

ądzeń zasilajacych (m.in. agregat spalinowo-elektryczny, zasilacz);

- Magnetofon;
- Urz

ądzenie zdalnego sterowania R-137/R-140.

Zasiegi

łączności nieutajnionej wynoszą:

- R-130 - do 100 km;
- R-123Z w ruchu/na postoju - do 20/40 km;
- R-111 w ruchu/na postoju - 35/60 km;
- Radiolinii R-405 PT-1 w ruchu/na postoju - 2/20 km;
- Radiotelefon K-1 w ruchu/na postoju - 12/40 km.

Wóz dowodzenia ZWD-3
(zautomatyzowany)

• Radiostacja KF (opcja),

• Radiostacje UKF,

• Łącznico-krotnica,

• Urządzenia komputerowe,

• Urządzenia łączności wewnętrznej,

• Inne urządzenia

• aparaty telefoniczne,

• łącza optyczne,

• zasilające, itp.

Wóz dowodzenia
(zautomatyzowany)

Wóz dowodzenia przeznaczony jest do zapewnienia
zautomatyzowanych miejsc pracy dowódcy i współpracującego
z nim zespołu osób funkcyjnych. Zapewnia wymianę danych
i informacji fonicznej w relacjach systemu dowodzenia
i współdziałaniu w ruchu i na postoju.

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

Serwer Komunikacyjny

- automatycznie steruje i zarządza

wszystkimi mediami łączności ZWD, zawiera
oprogramowanie routera, które realizuje zautomatyzowaną
marszrutyzację pakietów wiadomości pomiędzy wszystkimi
mediami, jest jednocześnie zautomatyzowanym miejscem
pracy operatora łączności (dowódcy) ZWD,

umożliwia

dowiązanie do ZSyD ZAUTOMATYZOWANYCH
MIEJSC PRACY OSÓB FUNKCYJNYCH

Środki łączności radiowej UKF (PR4G) i KF

- realizacja

relacji informacyjnych w sieciach radiowych dowodzenia,
współdziałania i logistyki, dla ZSŁ stanowią jedno z
najważniejszych mediów łączności w warunkach mobilności

Środki łączności przewodowej
STORCZYK 94

- realizują

dostęp ZSyD do systemu
łączności radioliniowo -
przewodowej oraz wtórnej sieci
pakietowej na bazie WP - 40

Blok Sprzężenia Radiowego UKF

- realizuje funkcje

podsystemu JRS - dostarcza usługi łączności fonicznej z
abonentami SŁR-P przy pracy ZWD w ruchu, realizuje
wymianę informacji dokumentalnej pomiędzy
elementami systemu łączności znajdującymi się w
ruchu i na postoju

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

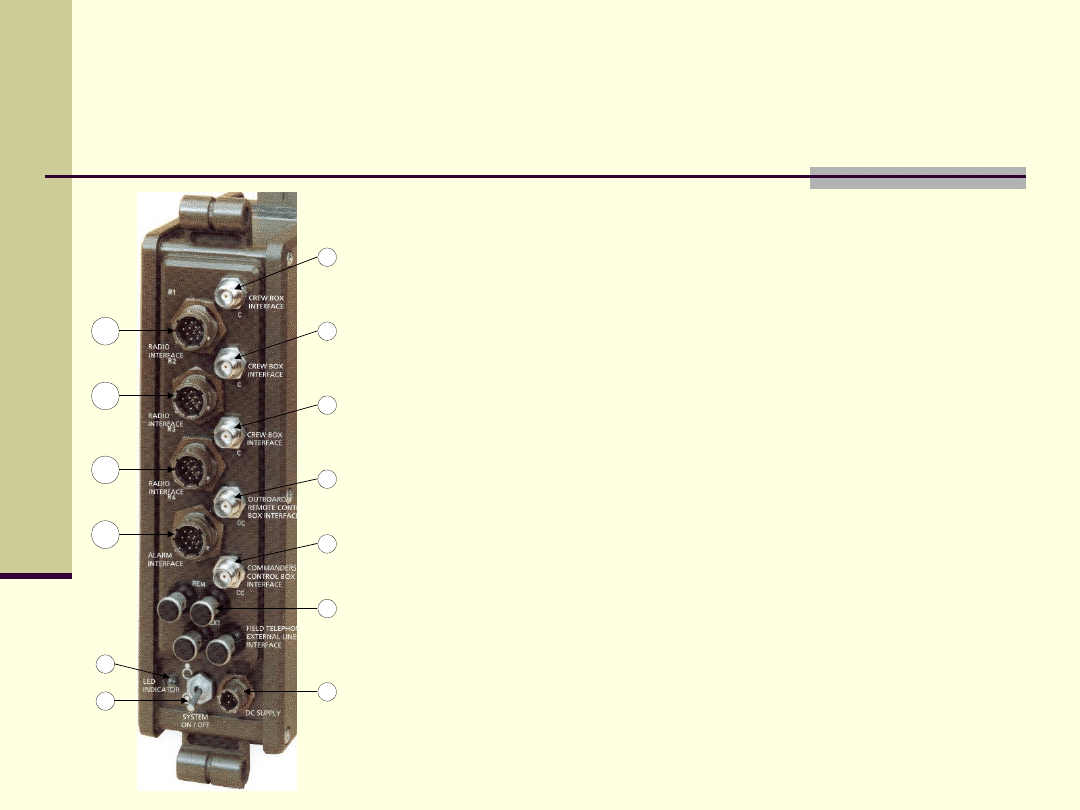

Interkom (SOTAS)

- usługi

łączności fonicznej w sieciach
radiowych oraz wynosu z wozu
dowodzenia

Regenerator RK 128x2

- realizacja

dwóch traktów dalekosiężnych SŁR-
P STORCZYk 94 oraz dowiązania
stykiem grupowym do KD/2 AT w
standardzie ISDN

GUU -

utajnianie traktów

dalekosiężnych SŁR-P

KO2x2 -

realizacja dwóch

traktów grupowych SŁR-P
poprzez łącza optyczne do
AT STORCZYK - 94

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

Interkom (SOTAS)

- usługi

łączności fonicznej w sieciach

radiowych oraz wynosu z wozu

dowodzenia

Regenerator RK 128x2

- realizacja

dwóch traktów dalekosiężnych SŁR-

P STORCZYk 94 oraz dowiązania

stykiem grupowym do KD/2 AT w

standardzie ISDN

GUU -

utajnianie traktów

dalekosiężnych SŁR-P

MK16 -

realizują

podstawowy rodzaj

dowiązania SK do SŁR-P

oraz WSP na WP-40, a

także do łączności z

abonentami ZSyD

KO2(x2) -

realizacja dwóch

traktów grupowych SŁR-P

poprzez łącza optyczne do

AT STORCZYK - 94

Urządzenia wspomagające pracę radiostacji

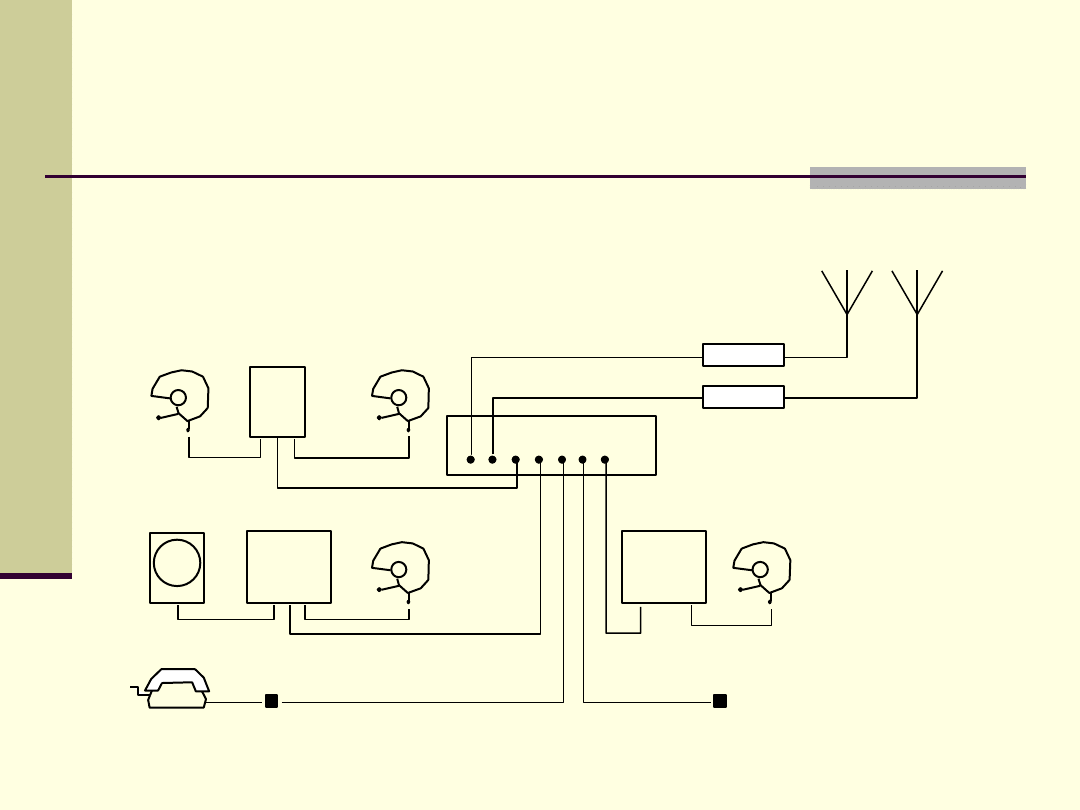

System interkomu cyfrowego – SOTAS – schemat funkcjonalny

SOTAS

jest nowej generacji systemem zapewniającym na środkach ruchomych łączność

między członkami załogi.

CENTRALNE URZĄDZENIE

PRZEŁĄCZAJĄCE

ARTYLERZYSTA

TERMINAL WYJŚCIOWY

ZEWNĘTRZNE SYGNAŁY

ALARMOWE

KIEROWCA

URZĄDZENIE

ZAŁOGI

TELEFON

POLOWY

URZĄDZENIE

GŁOŚNOMÓWIĄCE

Z-CA DOWÓDCY

URZĄDZENIE

STERUJĄCE

DOWÓDCY

DOWÓDCA

RDST B

RDST A

URZĄDZENIE

ZAŁOGI

Urządzenia wspomagające pracę radiostacji

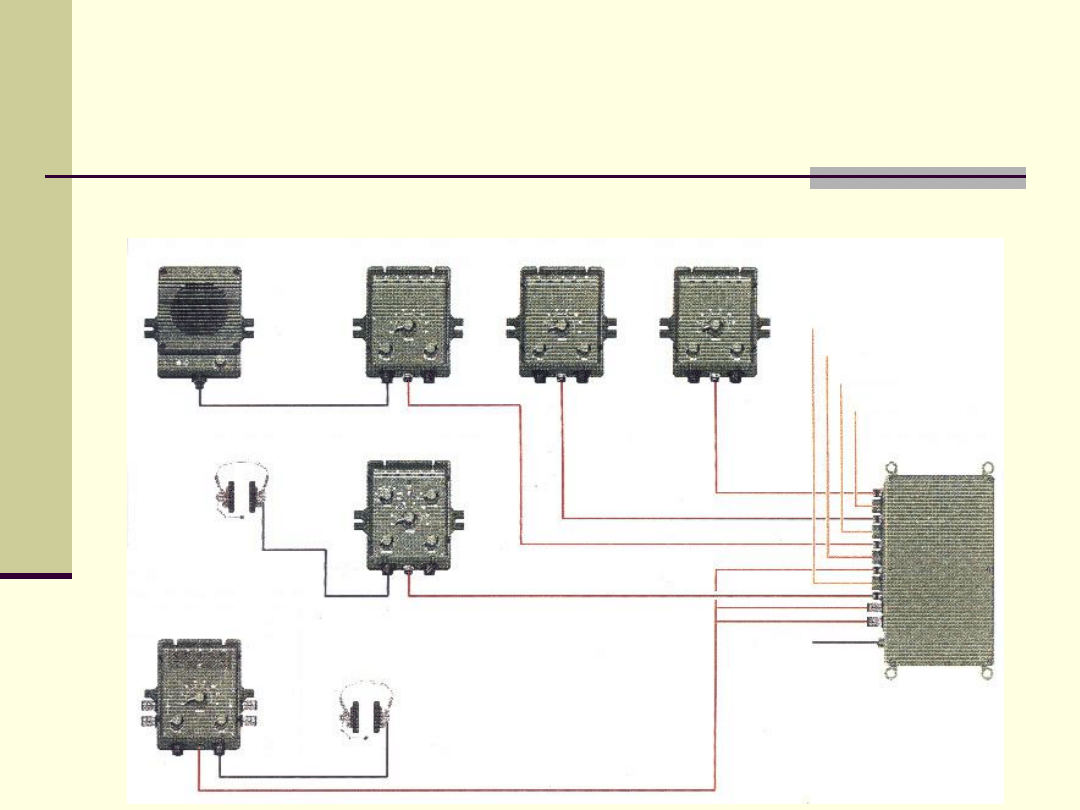

System interkomu cyfrowego – SOTAS – schemat połączeń

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

GŁOŚNOMÓWIĄCE

24V DC

TX/RX1

TX/RX2

TX/RX4

TX/RX3

CENTRALNE

URZĄDZENIE

PRZEŁĄCZAJĄCE

URZĄDZENIE

STEROWANIA

ZEWNĘTRZNEGO

ZESTAW SŁUCHAWKOWO

MIKROFONOWY

ZESTAW SŁUCHAWKOWO

MIKROFONOWY

URZĄDZENIE

STERUJĄCE

DOWÓDCY

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – centralne urządzenie przełączające

Jest głównym, sterowanym mikroprocesorowo elementem systemu i zawiera
do 10 wymiennych interfejsów. Wyróżnia się 6 głównych typów tych interfejsów
umożliwiających połączenie z:

-

urządzeniem sterującym dowódcy,

-

urządzeniami załogi (do 4),

-

urządzeniem zdalnego sterowania,

-

aparatem polowym/ linią zewnętrzną,

-

radiostacjami pokładowymi (do 4),

-

urządzeniem alarmowym wozu.

CUP zapewnia zasilanie urządzeniom SOTAS i jest zabezpieczone przed
przepięciami i nieprawidłową polaryzacją zasilania.
Przy użyciu interfejsu linii zewnętrznej CUP umożliwia realizację
między-pojazdowej rozmowy konferencyjnej

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – centralne urządzenie przełączające

3

4

5

6

7

8

9

10

2

1

11

12

13

1...3 -

złącza do podłączenia urządzeń załogi,

4 -

złącze do podłączenia urządzenia sterowania zewnętrznego

lub urządzenia zdalnego sterowania,

5 -

złącza do podłączenia urządzenia sterującego dowódcy,

6 -

zaciski telefoniczne i linii zewnętrznej,

7 - gniazdo zasilania,
8 -

włącznik systemu,

9 -

wskaźnik aktywności systemu,

10 -

złącze alarmów pokładowych,

11…13 - gniazda do podłączenia radiostacji.

Urządzenia wspomagające pracę radiostacji

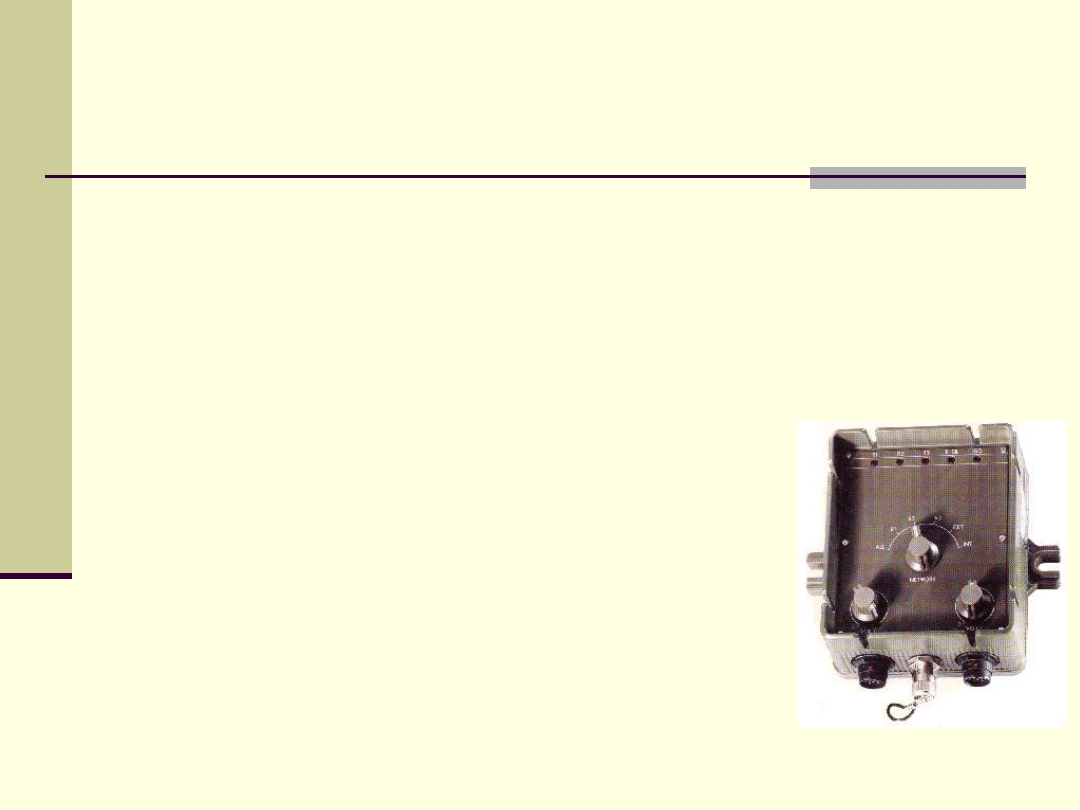

System interkomu cyfrowego – SOTAS – urządzenie członków załogi

Umożliwia 1 lub 2 członkom załogi dostęp do dowolnej radiostacji lub innego
urządzenia podłączonego do CUP. Urządzenie ma dwa oddzielne potencjometry
siły głosu, przełącznik sieci i wyłącznik systemu przełączania głosem.
Na płycie czołowej znajduje się też zespół diod LED sygnalizujących stan
sieci i wynik testu BITE. Poszczególne pozycje przełącznika sieci oznaczają:
ALL - wszystkie sieci -

podsłuch, ew. nadawanie z wykorzystaniem radiostacji nr 1,

R1…3 - wybrana radiostacja - wykorzystuje się radiostację o wybranym numerze,

możliwość wykorzystania interkomu,

EXT -

linia zewnętrzna,

INT - interkom -

wykorzystuje się tylko interkom (konferencja).

Poszczególne diody LED sygnalizują:
GO -

świecenie oznacza pracę,

R1-R3 -

świecenie oznacza odbiór, miganie oznacza nadawania,

R-SIL -

świecenie oznacza włączenie a brak świecenia

wyłączenie ciszy radiowej, miganie oznacza dzwonienie.

Wszystkie diody są wykorzystywane przez układ BITE przy włączeniu zasilania.

Urządzenia wspomagające pracę radiostacji

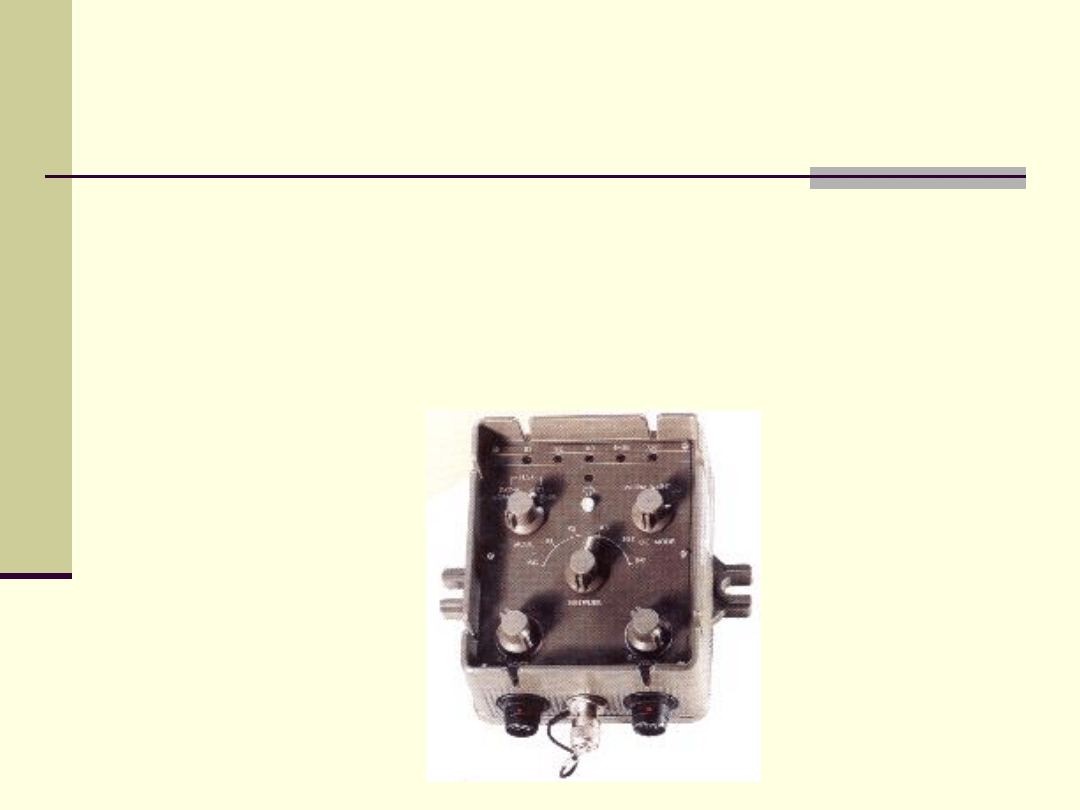

System interkomu cyfrowego – SOTAS – urządzenie sterujące dowódcy

Urządzenie jest podobne do Urządzenia Członka Załogi.
Dodatkowo zapewniono możliwość zarządzenia ciszy radiowej, zablokowania zewnętrznego
dostępu do radiostacji pokładowych i zarządzanie linią zewnętrzną.
Jest możliwość dokonania transferu informacji między dwoma wybranymi radiostacjami,
praca dupleksowa z wykorzystaniem radiostacji R1 i R2, możliwość podłączenia terminala
przez złącze V24/V28. Jeśli ww. dodatkowe właściwości nie są wymagane, USD może
być zastąpione przez UCZ.

Urządzenia wspomagające pracę radiostacji

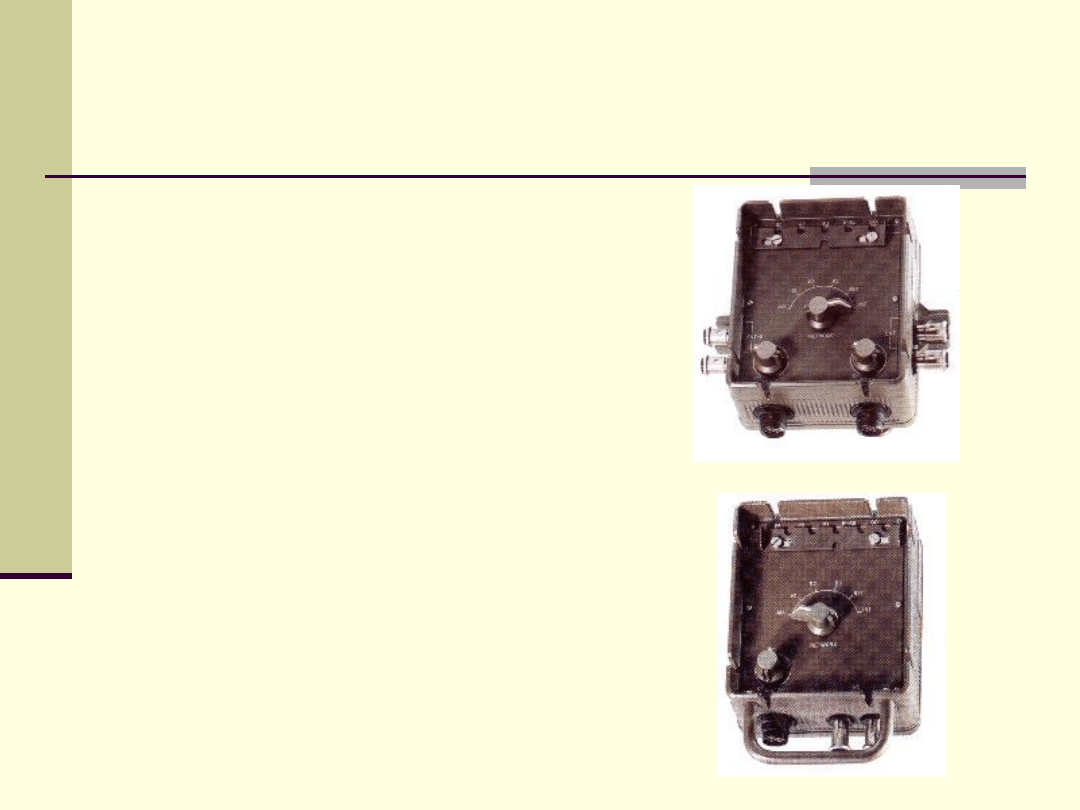

System interkomu cyfrowego – SOTAS
- urządzenie sterowania zewnętrznego, urządzenie zdalnego sterowania

USZ posiada właściwości wymienione
dla UCZ umożliwiając zewnętrznym
użytkownikom dostęp przewodowy
do radiostacji pokładowych,
interkomu czy linii zewnętrznych.

Umożliwia podłączenie się
przy wykorzystaniu kabla polowego
do CUP i wykorzystywanie urządzeń
pokładowych z odległości
max. 100m (kabel D10/W/D1/TT).

Urządzenia wspomagające pracę radiostacji

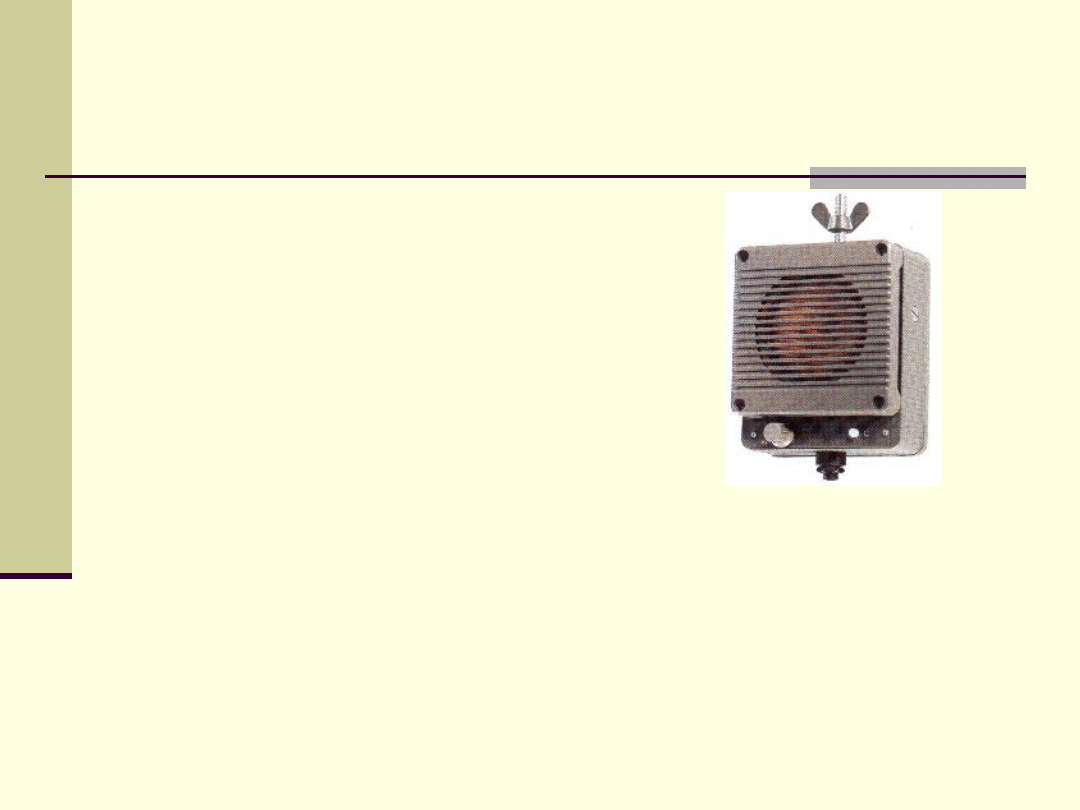

System interkomu cyfrowego – SOTAS
- urządzenie głośnomówiące, interfejs alarmów

Zapewnia możliwość prowadzenia
rozmowy dwukierunkowej. Zasilane jest
z systemu SOTAS i połączone ze wszystkimi
jego elementami funkcjonalnymi.
Dostęp do poszczególnych urządzeń
jest realizowany przy wykorzystaniu
przełącznika obwodów

Interfejs alarmów w CUP umożliwia wprowadzanie alarmów słyszalnych
w interkomie. Urządzenie akceptuje istniejące alarmy w zakresie słyszalnym
lub generuje własne sygnały w odpowiedzi na zmianę stanu przełączanych wejść.
Istnieje możliwość wykorzystania urządzeń syntezy mowy do przekazywania
alarmów mówionych.

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS - parametry

połączenia przewodem koncentrycznym sygnał
- zmodyfikowana DPSK,
-

głos - 64kb/s PCM, dupleks,

- sterowanie - 2x8kb/s, dupleks,

poziom:

1Vpp

interfejs załogi

sygnał:

- 300-3400Hz,

poziomy:

- mikrofon - 2-40mVrms na 150om,
-

słuchawka - 0-25mW na 500om,

-

głośnik - 0,5Vrms na 50kom

interfejs zewnętrzny/kablowy:

sygnał:

- 300-3400Hz,

poziom:

- 0,5Vrms na 600om

sygnał dzwonienia

wejście:

- 16Vrms (15-60Hz)

wyjście:

- 110Vpp (31Hz), 20mA

zabezpieczenia

EMC - zgodnie z MIL-STD-461C
EMP - zgodnie z STANAG 4145 AEP 4

MTBF - zgodnie z MIL-HDBK 217 tj. >4000 godz. dla konfiguracji maksymalnej

i >6500 godz. dla konfiguracji typowej,

Zasilanie - 17 -

32V, średnie zużycie energii - 15W,

Temperatura pracy

– 40 … +65C
