Wymontowanie i zamontowanie jednostki
pokrywy wlewu paliwa

Wymontowanie

– Wymontować pokrywę prawej osłony bocznej bagażnika.

– Odczepić i odłożyć uchwyt cięgna odblokowania

awaryjnego.

– Wyjąć wąż odpływowy z części prowadzącej na zderzaku

→ Rozdział

.

– Otworzyć pokrywę wlewu paliwa.

– Wyjąć korek króćca wlewu zbiornika

paliwa.

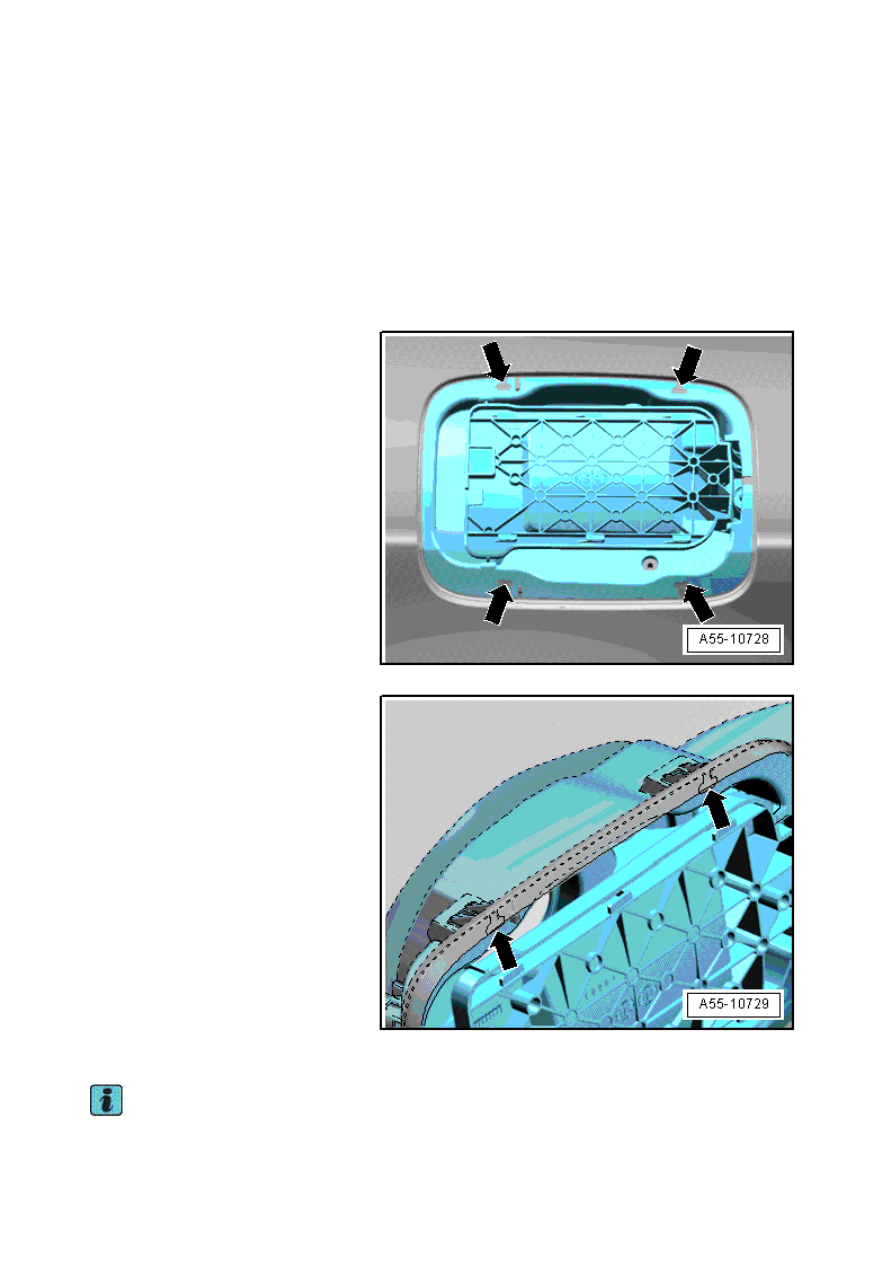

– Odblokować jednostkę pokrywy

wlewu paliwa w oznaczonych
miejscach -strzałki-.

– W tym celu od dołu wsunąć mały

wkrętak ukośnie zgodnie z
kierunkiem strzałki przez oznaczenia
we wkładzie pokrywy wlewu paliwa
ponad blokadami.

– Podnieść wkrętak nieco w górę i w

ten sposób poluzować znajdujące się
z tyłu blokady.

– Wyjąć jednostkę pokrywy wlewu

paliwa z wycięcia w nadwoziu, wyjąć
przy tym cięgno odblokowania
awaryjnego.

– Wymontować silnik blokowania

pokrywy wlewu paliwa

→ Rozdział

.

Zamontowanie

Zamontowanie przebiega w odwrotnej
kolejności, przestrzegać przy tym
następujących punktów:

Wskazówka

Po każdym wymontowaniu należy
wymienić jednostkę pokrywy wlewu
paliwa.

Strona 1 z 3

Wymontowanie i zamontowanie jednostki pokrywy wlewu paliwa

2017-03-28

vw-wi://rl/A.pl-PL.A00.5A00.02.wi::83552760.xml?xsl=3

background image

– Cięgno odblokowania awaryjnego

poprowadzić przez otwór w kierunku
bagażnika.

– Włożyć ukośnie pokrywę wlewu

paliwa, aż występy mocujące
zaczepią się na odstającym kołnierzu
w ścianie bocznej.

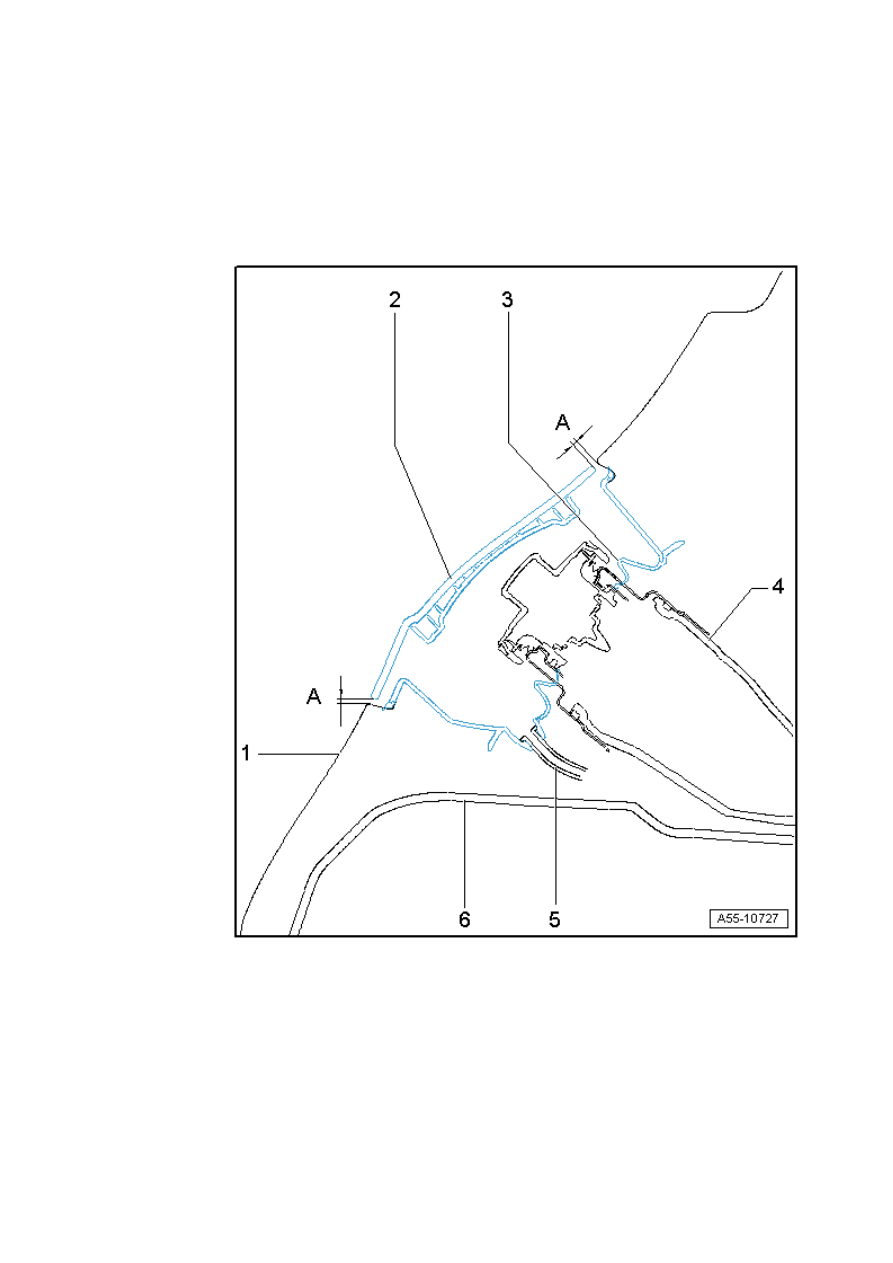

Położenie montażowe jednostki pokrywy wlewu paliwa

1 - Ściana

boczna

2 - Pokrywa

pokrywy
wlewu
paliwa

‰

Ustawić równomierny odstęp -A- = 2,2 mm od ściany bocznej.

3 - Pokrywa wlewu paliwa

‰

Wsunąć w pokazany sposób dookoła na króciec wlewu.

4 - Króciec wlewu

5 - Wąż odpływowy

‰

Ułożyć bez zagięć.

6 - Nadkole

Strona 2 z 3
