Układ zmywania reflektorów

od Sierpień 1996

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

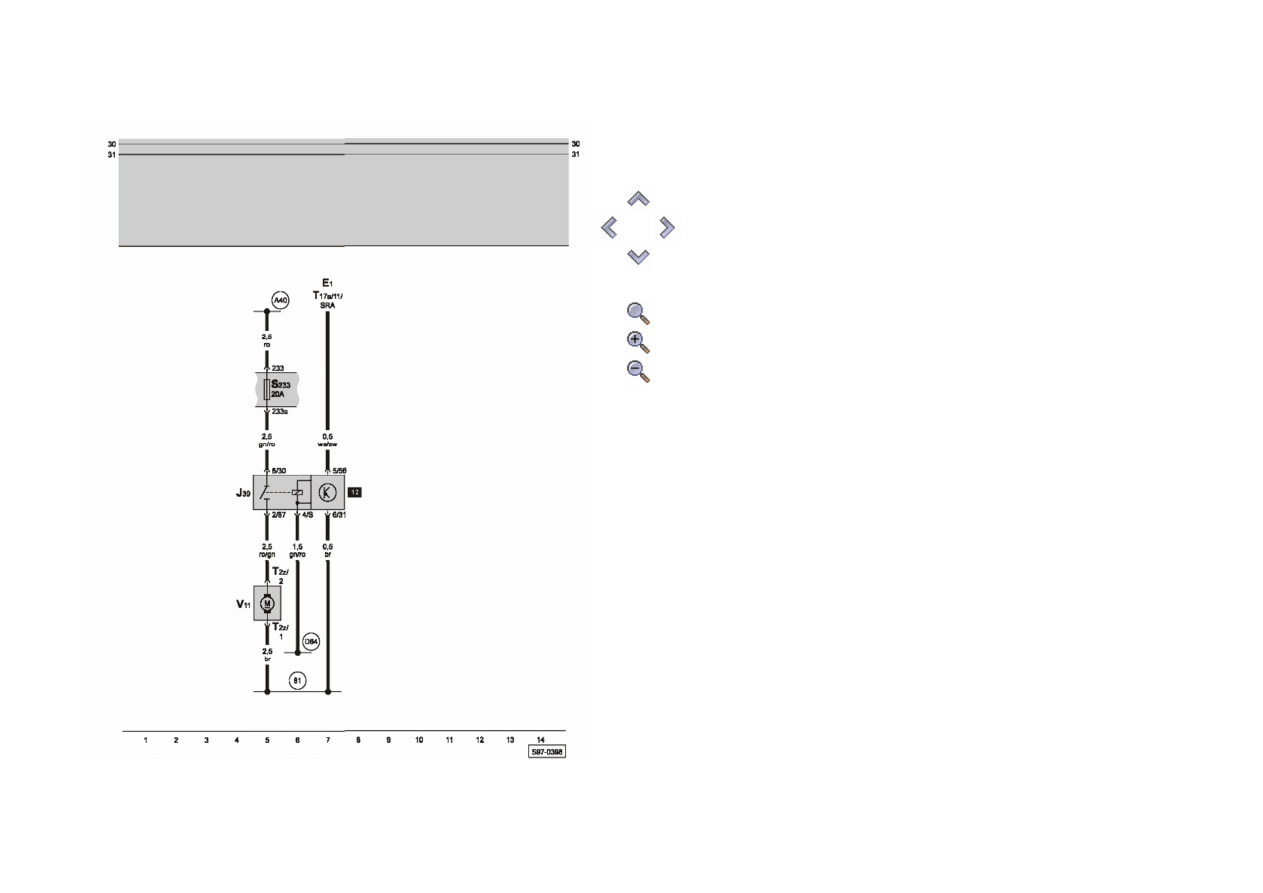

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  8 / 1

nr  8 / 1

nr  8 / 1

nr  8 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 2

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000008.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  8 / 2

nr  8 / 2

nr  8 / 2

nr  8 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

Układ zmywania reflektorów
E1

- Włącznik świateł

J39

- Przekaźnik układu zmywania reflektorów

T2z

- Złącze, 2-stykowe, w pompie układu zmywania reflektorów

T17a

- Złącze, 17-stykowe, we włączniku świateł

V11

- Pompa układu zmywania reflektorów

81

- Złącze masy, w wiązce przewodów za tablicą rozdzielczą

A40

- Złącze dodatnie (30), w wiązce przewodów za tablicą

rozdzielczą z lewej strony

D64

- Złącze (53c), w wiązce przewodów za tablicą rozdzielczą
