B1HG01H1P0

DEMONTA

Ż - MONTAŻ : ELEKTROZAWORY STERUJĄCE

(TURBOSPR

ĘŻARKA, DOZOWANIE POWIETRZA DOLOTOWEGO,

CH

ŁODZENIE POWIETRZA DOLOTOWEGO, EGR)

OBOWIAZKOWE :

Przestrzega

ć zaleceń dotyczących bezpieczeństwa i czystości

.

1. Zabudowa

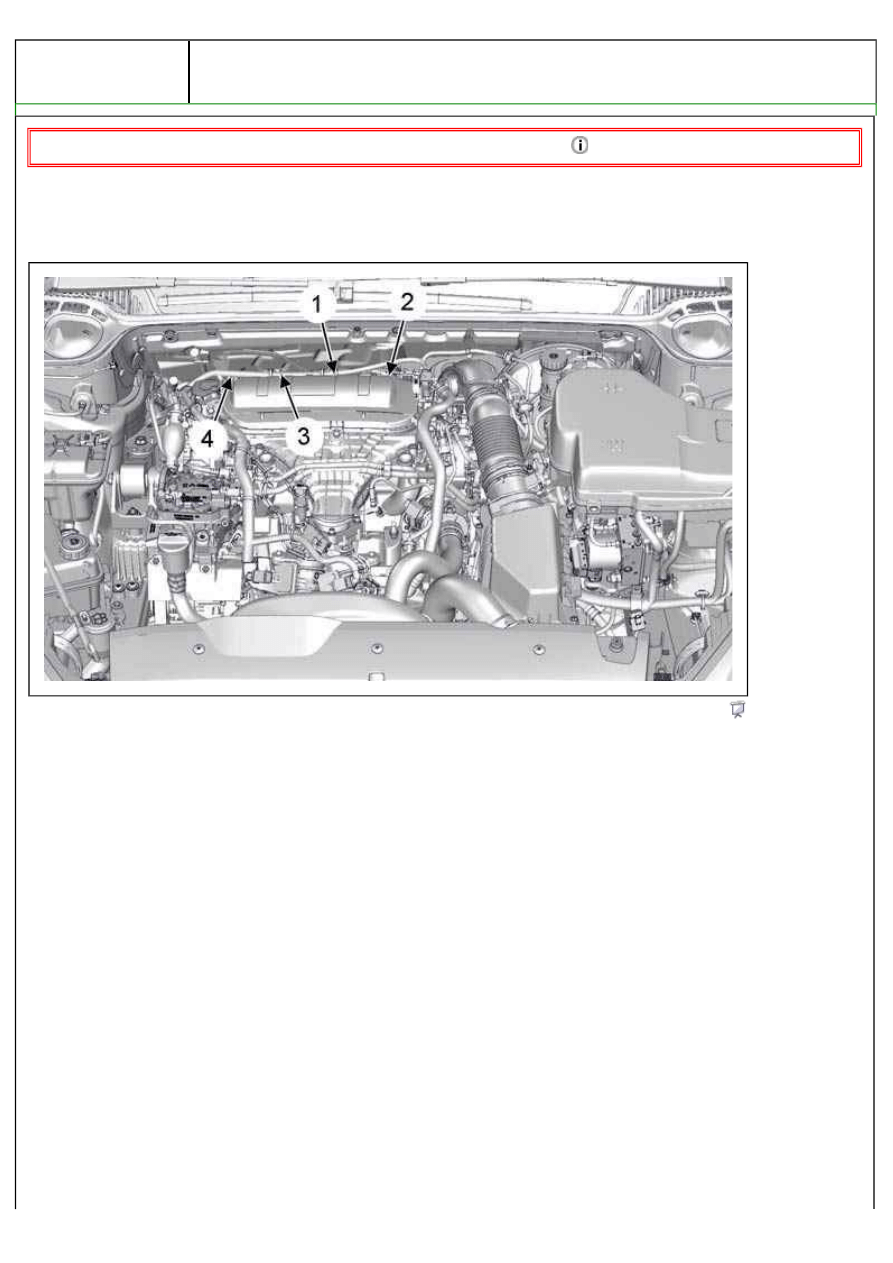

Rysunek : B1BG0G8D

(1) Elektrozawór regulacji ci

śnienia turbosprężarki.

(2) Elektrozawór ch

łodzenia EGR.

(3) Elektrozawór ch

łodzenia powietrza dolotowego.

(4) Elektrozawór sterowania dozownika powietrza dolotowego.

2. Operacje wspólne

background image

null - B1HG01H1P0 - Demontaż - Montaż : Elektrozawory sterujące (turbosprężarka, dozowanie powietrza dolotowego, chłodzenie powietrza dolotowego, EGR)

http://127.0.0.1:6090/affiche.do?ref=B1HG01H1P0&refaff=B1HG01H1P0&typeDoc=2&idFct=FCT0512[2016-03-04 19:36:50]

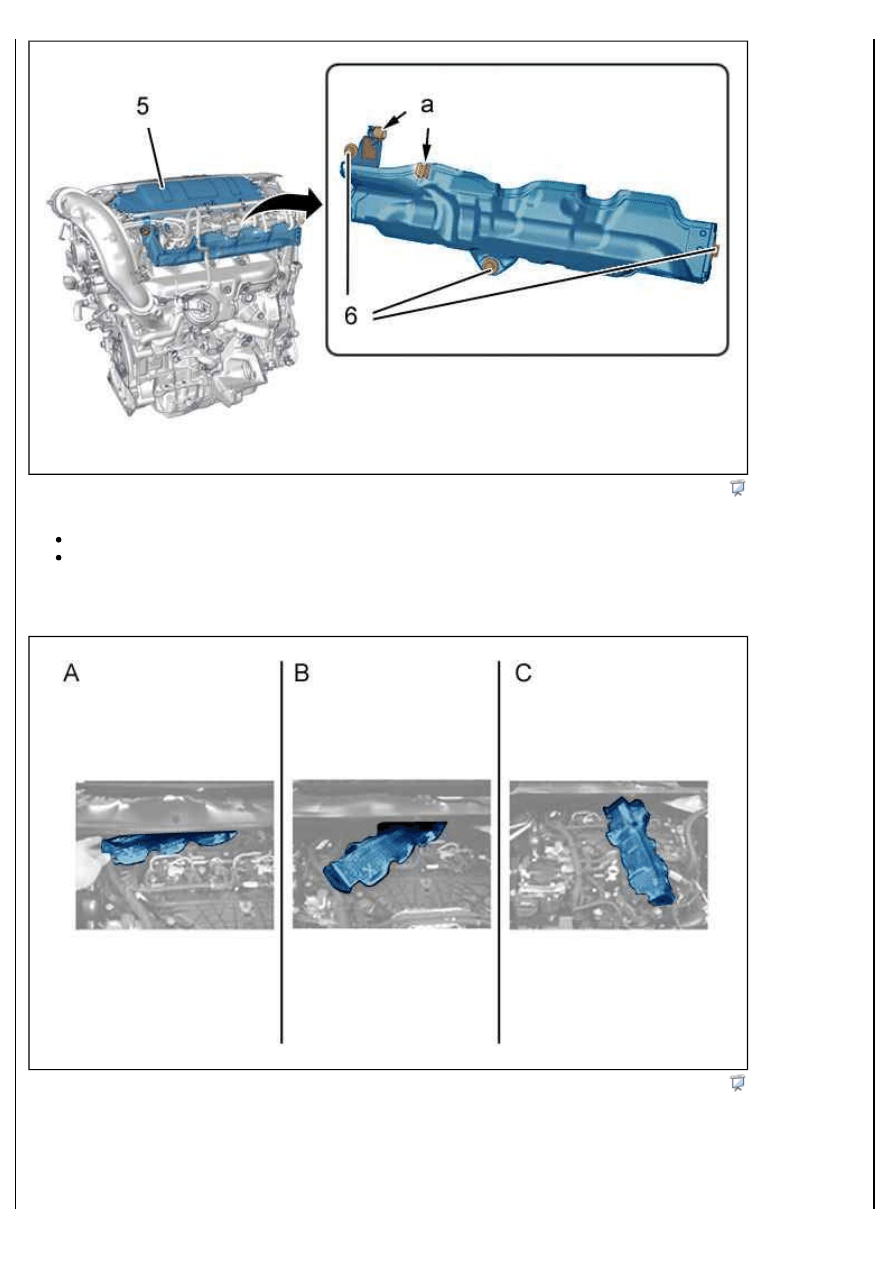

Rysunek : B1HG1GVD

Zdemontowa

ć :

Os

łona (5)

śruby (6)

Roz

łączyć : przewody ( w "a").

Rysunek : B1HG1GYD

Wyci

ągnąć ekran termiczny(Według powyższego rysunku).

3. Elektrozawór regulacji ci

śnienia turbosprężarki

3.1. Demonta

ż

background image

null - B1HG01H1P0 - Demontaż - Montaż : Elektrozawory sterujące (turbosprężarka, dozowanie powietrza dolotowego, chłodzenie powietrza dolotowego, EGR)

http://127.0.0.1:6090/affiche.do?ref=B1HG01H1P0&refaff=B1HG01H1P0&typeDoc=2&idFct=FCT0512[2016-03-04 19:36:50]

Od

łączyć akumulator .

Zdemontowa

ć stylizowaną osłonę silnika .

Rysunek : B1HG3CED

Zdemontowa

ć śruby (7).

Od

łączyć i odsunąć przewody obwodu podciśnienia ( w "b").

UWAGA : Zaznaczy

ć położenie każdego przewodu podciśnieniowego.

Od

łączyć złącze (w "c").

Zdemontowa

ć elektrozawór regulacji ciśnienia turbosprężarki (1).

3.2. Monta

ż

Zamontowa

ć elektrozawór regulacji ciśnienia turbosprężarki (1).

Pod

łączyć rurki układu podciśnieniowego ( w "b").

UWAGA : Podczas monta

żu : Nie zamienić rurek podciśnienia.

Pod

łączyć złącze ( w "c").

Zamontowa

ć śruby (7).

UWAGA : Wykona

ć operacje, przewidziane po ponownym podłączeniu akumulatora.

Pod

łączyć akumulator.

Zamontowa

ć stylizowaną osłonę silnika .

4. Elektrozawór ch

łodzenia EGR

4.1. Demonta

ż

Od

łączyć akumulator .

Zdemontowa

ć stylizowaną osłonę silnika .

background image

null - B1HG01H1P0 - Demontaż - Montaż : Elektrozawory sterujące (turbosprężarka, dozowanie powietrza dolotowego, chłodzenie powietrza dolotowego, EGR)

http://127.0.0.1:6090/affiche.do?ref=B1HG01H1P0&refaff=B1HG01H1P0&typeDoc=2&idFct=FCT0512[2016-03-04 19:36:50]

Rysunek : B1HG3CFD

Zdemontowa

ć śruby (8).

Od

łączyć i odsunąć przewody obwodu podciśnienia ( w "e").

UWAGA : Zaznaczy

ć położenie każdego przewodu podciśnieniowego.

Od

łączyć złącze (w "d").

Zdemontowa

ć elektrozawór chłodzenia EGR (2).

4.2. Monta

ż

Zamontowa

ć elektrozawór chłodzenia EGR (2).

Pod

łączyć rurki układu podciśnieniowego ( w "e").

UWAGA : Podczas monta

żu : Nie zamienić rurek podciśnienia.

Pod

łączyć złącze ( w "d").

Zamontowa

ć śruby (8).

UWAGA : Wykona

ć operacje, przewidziane po ponownym podłączeniu akumulatora.

Pod

łączyć akumulator.

Zamontowa

ć stylizowaną osłonę silnika .

5. Elektrozawór ch

łodzenia powietrza dolotowego

5.1. Demonta

ż

Od

łączyć akumulator .

Zdemontowa

ć stylizowaną osłonę silnika .

background image

null - B1HG01H1P0 - Demontaż - Montaż : Elektrozawory sterujące (turbosprężarka, dozowanie powietrza dolotowego, chłodzenie powietrza dolotowego, EGR)

http://127.0.0.1:6090/affiche.do?ref=B1HG01H1P0&refaff=B1HG01H1P0&typeDoc=2&idFct=FCT0512[2016-03-04 19:36:50]

Rysunek : B1HG3CGD

Zdemontowa

ć śruby (9).

Od

łączyć i odsunąć przewody obwodu podciśnienia ( w "g").

UWAGA : Zaznaczy

ć położenie każdego przewodu podciśnieniowego.

Od

łączyć złącze (w "f").

Zdemontowa

ć elektrozawór chłodzenia powietrza dolotowego (3).

5.2. Monta

ż

Zamontowa

ć elektrozawór chłodzenia powietrza dolotowego (3).

Pod

łączyć rurki układu podciśnieniowego ( w "g").

UWAGA : Podczas monta

żu : Nie zamienić rurek podciśnienia.

Pod

łączyć złącze ( w "f").

Zamontowa

ć śruby (9).

UWAGA : Wykona

ć operacje, przewidziane po ponownym podłączeniu akumulatora.

Pod

łączyć akumulator.

Zamontowa

ć stylizowaną osłonę silnika .

6. Elektrozawór sterowania dozownika powietrza dolotowego

6.1. Demonta

ż

Od

łączyć akumulator .

Zdemontowa

ć stylizowaną osłonę silnika .

background image

null - B1HG01H1P0 - Demontaż - Montaż : Elektrozawory sterujące (turbosprężarka, dozowanie powietrza dolotowego, chłodzenie powietrza dolotowego, EGR)

http://127.0.0.1:6090/affiche.do?ref=B1HG01H1P0&refaff=B1HG01H1P0&typeDoc=2&idFct=FCT0512[2016-03-04 19:36:50]

Rysunek : B1HG3CHD

Zdemontowa

ć śruby (10).

Od

łączyć i odsunąć przewody obwodu podciśnienia ( w "j").

UWAGA : Zaznaczy

ć położenie każdego przewodu podciśnieniowego.

Od

łączyć złącze (w "h").

Zdemontowa

ć : Elektrozawór (4) sterowania dozownika powietrza dolotowego.

6.2. Monta

ż

Zamontowa

ć : Elektrozawór (4) sterowania dozownika powietrza dolotowego.

Pod

łączyć rurki układu podciśnieniowego ( w "j").

UWAGA : Podczas monta

żu : Nie zamienić rurek podciśnienia.

Pod

łączyć złącze ( w "h").

Zamontowa

ć śruby (10).

UWAGA : Wykona

ć operacje, przewidziane po ponownym podłączeniu akumulatora.

Pod

łączyć akumulator.

Zamontowa

ć stylizowaną osłonę silnika .
