Schemat podlaczenia

background image












Q1- zielone pojazdy; Q2 – żółte pojazdy; Q3- czerwone pojazdy; Q4-czerwone piesi; Q5-zielone piesi; I3- P1 (łącznik chwilowy )

N

L

L

N

P1

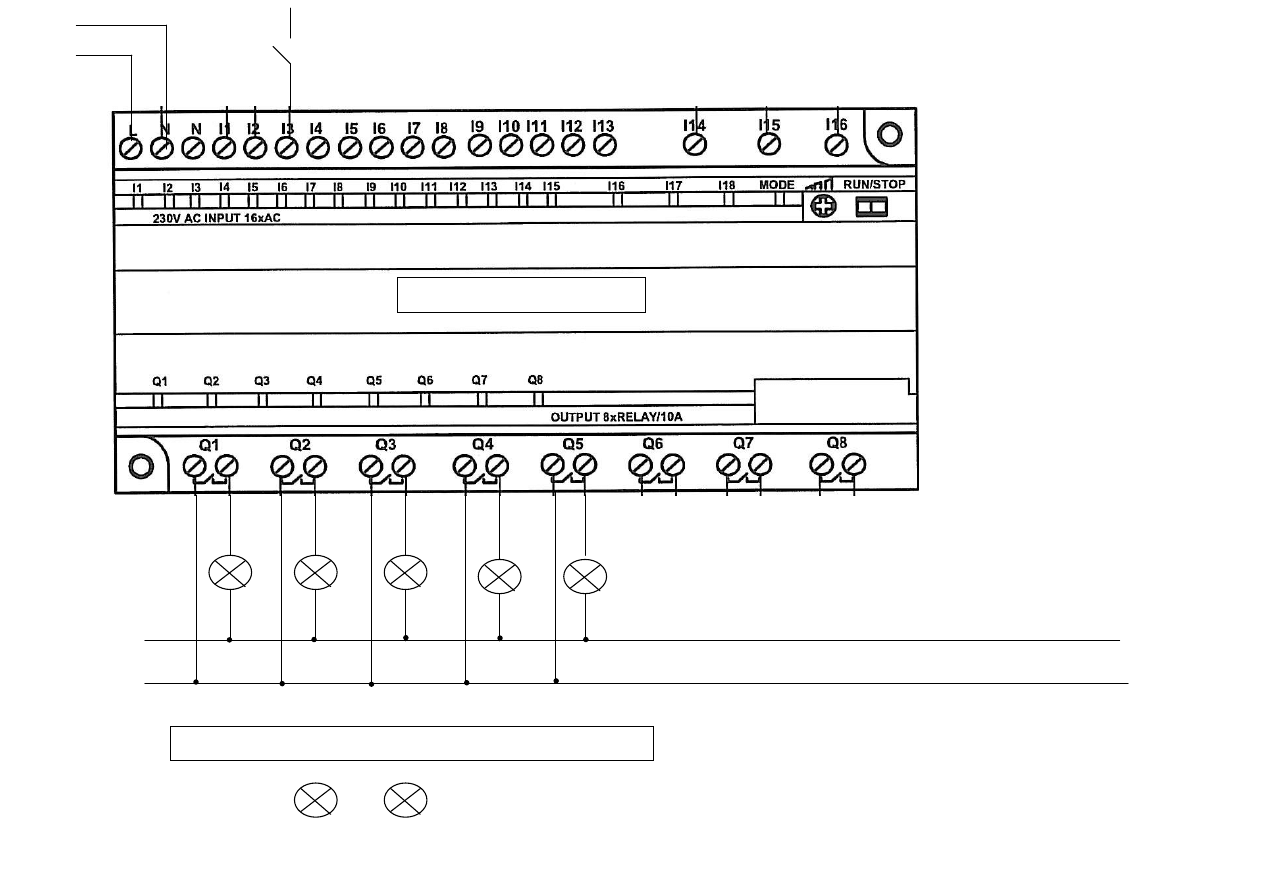

Schemat podłączenia sygnalizatorów światła na skrzyżowaniu.

NEED-24DC-11-16-8R
