Chevrolet Matiz 2 Spark obwód świateł do jazdy dziennej (DRL)

background image

10.04.2022, 16:33

Schemat instalacji elektrycznej 2006 Matiz 9. OBWÓD ŚWIATEŁ PRZEDNICH I ŚWIATEŁ DO JAZDY DZIENNEJ (DRL)

file:///E:/Pobrane/Chevrolet TIS/DATA/Workshop Manual/PL/documents_2006/Matiz/start_Matiz.html

1/3

Matiz/Spark


9. OBWÓD ŚWIATEŁ PRZEDNICH I ŚWIATEŁ DO JAZDY DZIENNEJ (DRL)

a. INFORMACJA O ZŁĄCZACH

NR ZŁĄCZA

(NR STYKU, KOLOR)

PODŁĄCZANIE WIĄZEK PRZEWODÓW

POZYCJA ZŁĄCZA

C101(Styk 32, Czarny)

Silnik-blok bezpieczników silnika

Blok bezpieczników silnika

C102 (styk 32, szary)

Blok bezpieczników tablicy rozdzielczej -
silnika

Blok bezpieczników silnika

C103 (styk 32, brązowy)

Przód-blok bezpieczników silnika

Blok bezpieczników silnika

C201(Styk 26, Biały)

Tablica rozdzielcza - podłoga

Przestrzeń na nogi po stronie kierowcy, lewa
strona

C202(Styk 23, Biały)

Silnik - tablica rozdzielcza

Przestrzeń na nogi po stronie kierowcy, lewa
strona

G101

Przód

Za reflektorem świateł przednich po lewej
stronie

background image

10.04.2022, 16:33

Schemat instalacji elektrycznej 2006 Matiz 9. OBWÓD ŚWIATEŁ PRZEDNICH I ŚWIATEŁ DO JAZDY DZIENNEJ (DRL)

file:///E:/Pobrane/Chevrolet TIS/DATA/Workshop Manual/PL/documents_2006/Matiz/start_Matiz.html

2/3

NR ZŁĄCZA

(NR STYKU, KOLOR)

PODŁĄCZANIE WIĄZEK PRZEWODÓW

POZYCJA ZŁĄCZA

G102

Przód

Za reflektorem świateł przednich po prawej
stronie

G201

Tablica rozdzielcza

Pod lewym słupkiem A

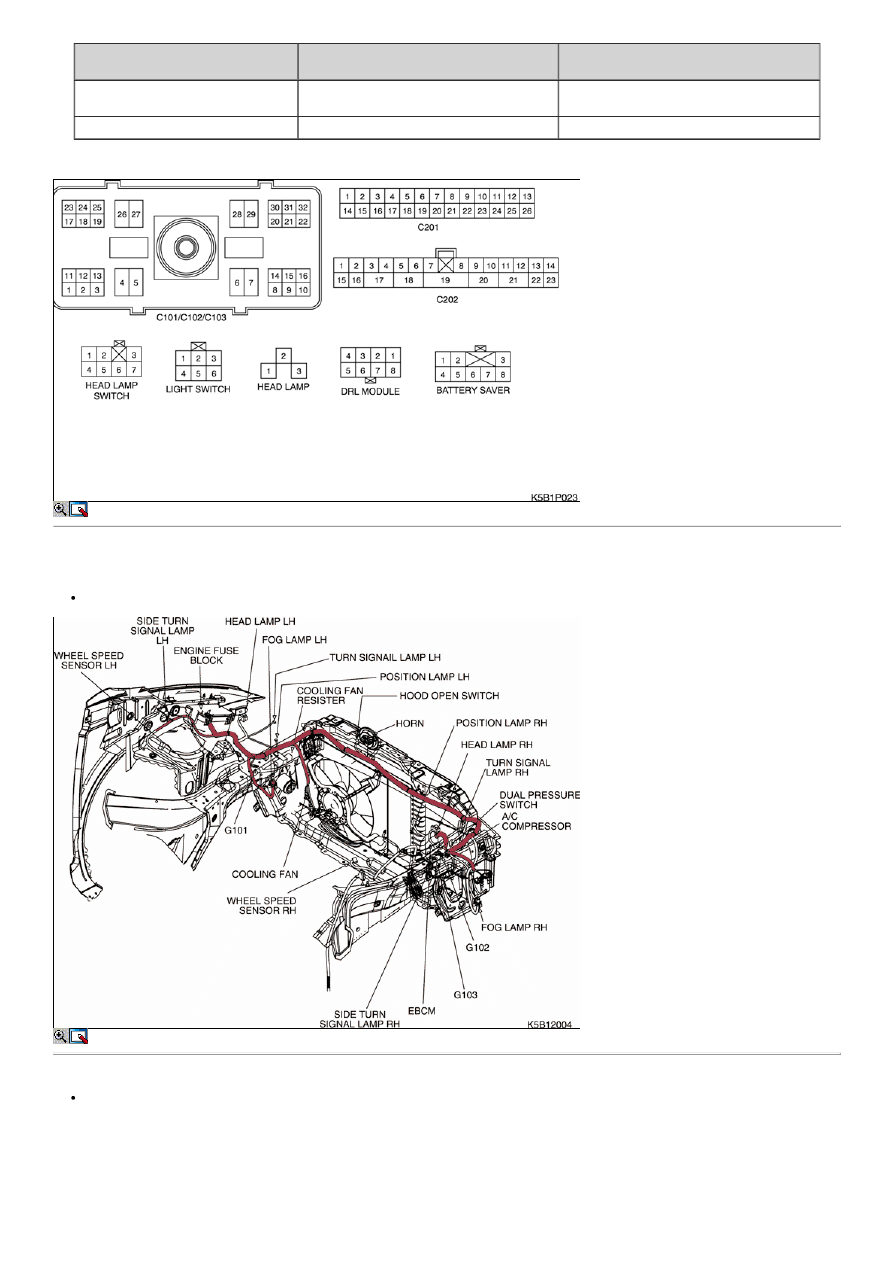

b. SYMBOL IDENTYFIKACYJNY ZŁĄCZA I NUMER POZYCJI STYKU

c. POZYCJE ZŁĄCZY I PRZYŁĄCZY MASOWYCH

Z PRZODEM

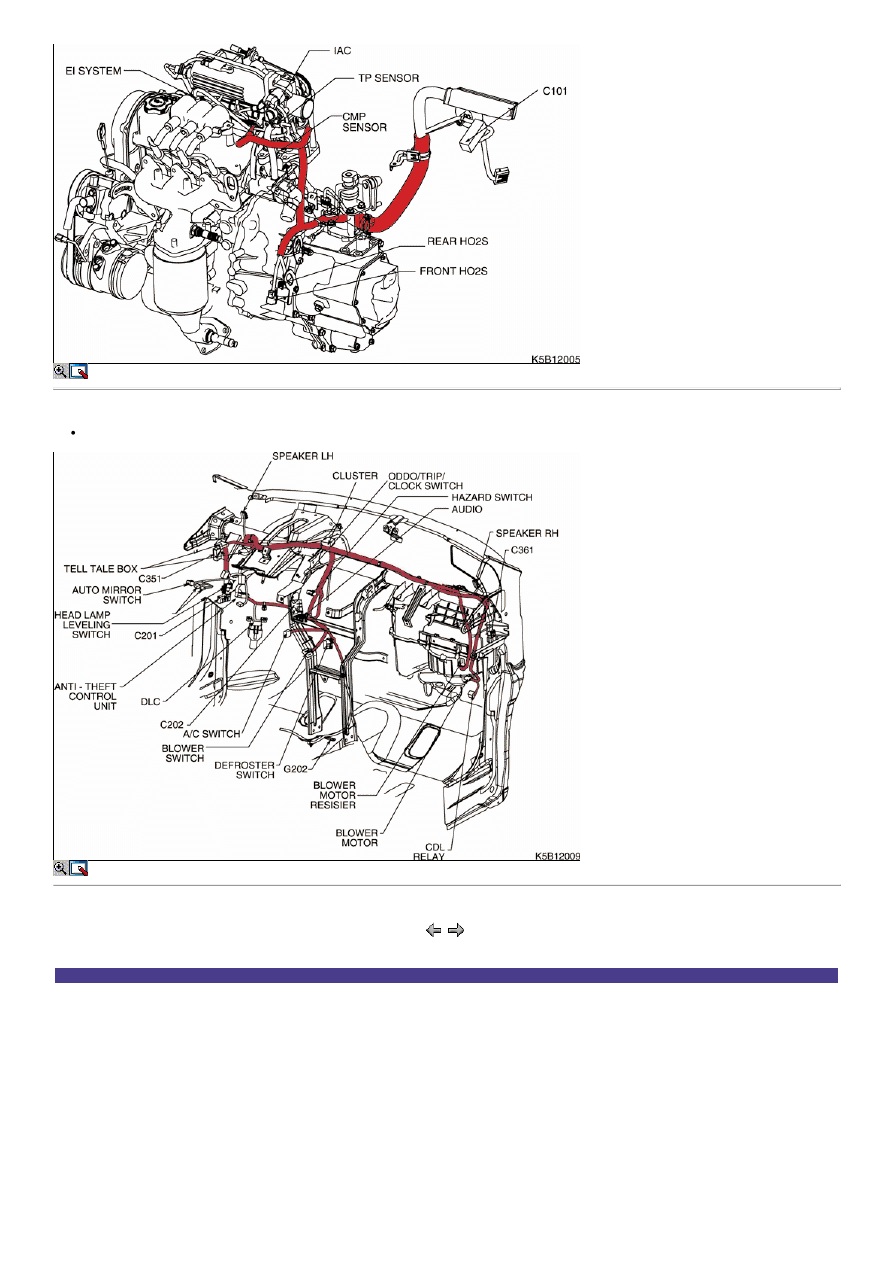

WIĄZKA PRZEWODÓW SILNIKA

background image

10.04.2022, 16:33

Schemat instalacji elektrycznej 2006 Matiz 9. OBWÓD ŚWIATEŁ PRZEDNICH I ŚWIATEŁ DO JAZDY DZIENNEJ (DRL)

file:///E:/Pobrane/Chevrolet TIS/DATA/Workshop Manual/PL/documents_2006/Matiz/start_Matiz.html

3/3

WIĄZKA PRZEWODÓW TABLICY ROZDZIELCZEJ


© Copyright Chevrolet Europe Wszelkie prawa zastrzeżone
