DEMONTAŻ - MONTAŻ : USZCZELNIACZ PÓŁOSI NAPĘDOWEJ

DEMONTAŻ - MONTAŻ : USZCZELNIACZ PÓŁOSI NAPĘDOWEJ

DEMONTAŻ - MONTAŻ : USZCZELNIACZ PÓŁOSI NAPĘDOWEJ

DEMONTAŻ - MONTAŻ : USZCZELNIACZ PÓŁOSI NAPĘDOWEJ

BVA AM6

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

1. Przyrządy

1. Przyrządy

1. Przyrządy

przyrząd

przyrząd

przyrząd

przyrząd

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

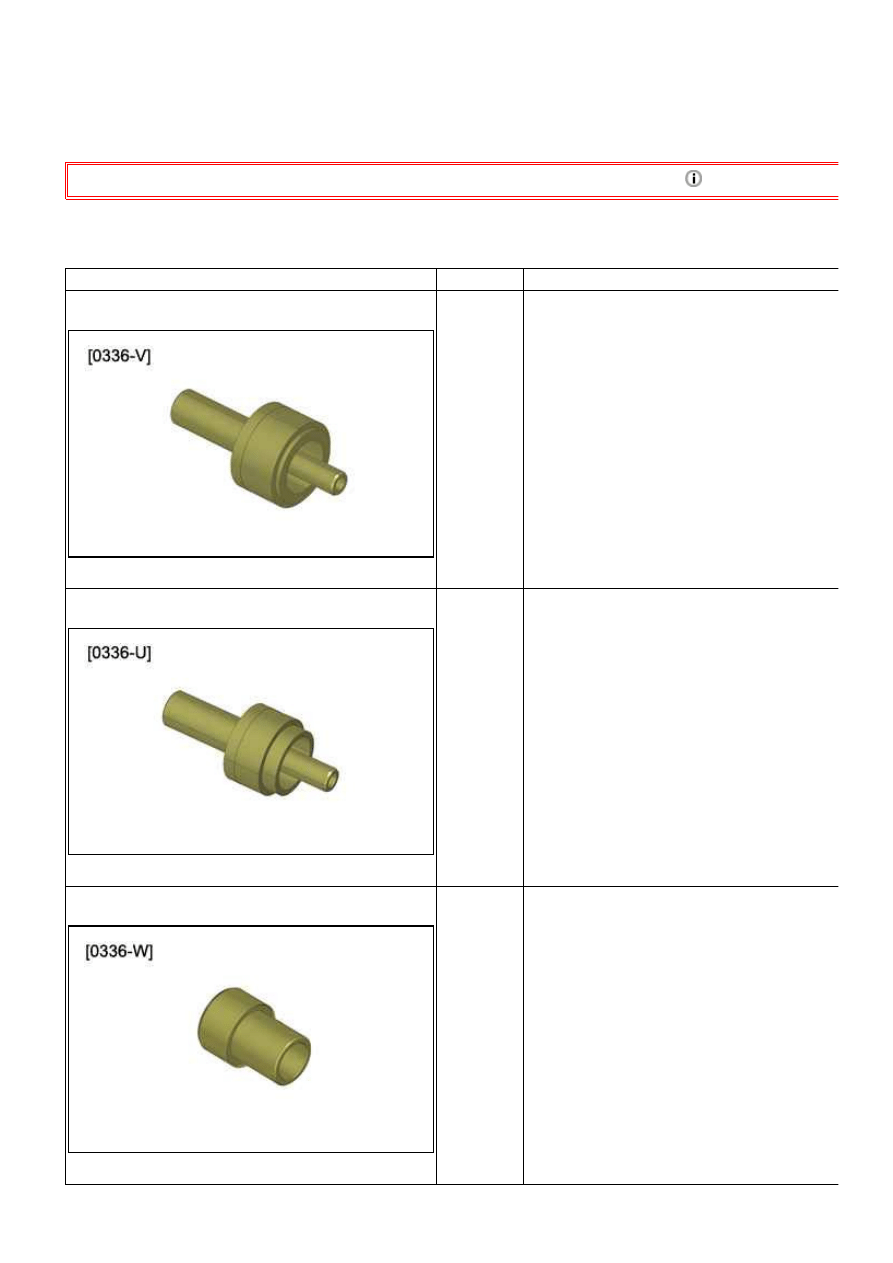

Rysunek : E5AB0F2T

[0336-V]

Trzpień do montażu lewego pierścienia

uszczelniającego półosi napędowej

Rysunek : E5AB0F3T

[0336-U]

Trzpień do montażu prawego pierścienia

uszczelniającego półosi napędowej

Rysunek : E5AG04IT

[0336-W]

Tuleja prowadząca do montażu pierścienia

uszczelniającego półosi napędowej

407 - B2CG012GP0 - Demontaż - Montaż : Uszczelniacz półosi napę...

http://127.0.0.1:6090/affiche.do?ref=B2CG012GP0&refaff=B2CG012...

1 z 4

2015-03-28 02:09

background image

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

.

Zdemontować półosie.

3. Sprawdzenie

3. Sprawdzenie

3. Sprawdzenie

3. Sprawdzenie

Rysunek : B2CG325D

UWAGA

UWAGA

UWAGA

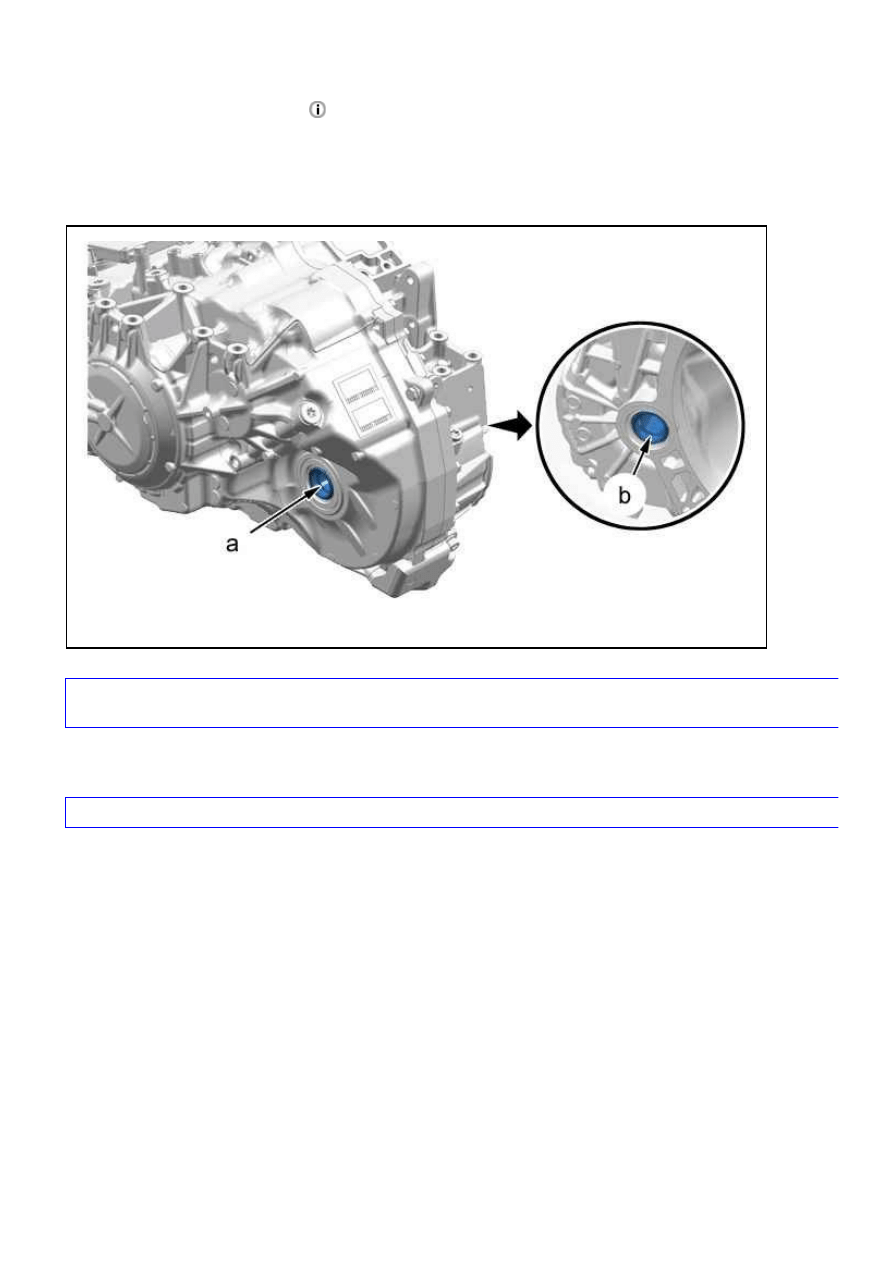

UWAGA : Oczyścić wnętrze mechanizmu różnicowego skrzyni biegów na całej długości i obwodzie oraz wielowypusty ;

Za pomocą drucianej szczotki (w "a" i "b").

4. Demontaż (Ciąg dalszy)

4. Demontaż (Ciąg dalszy)

4. Demontaż (Ciąg dalszy)

4. Demontaż (Ciąg dalszy)

UWAGA

UWAGA

UWAGA

UWAGA : Nie uszkodzić obudowy mechanizmu różnicowego podczas demontażu przegubów półosi napędowych .

Przepchnąć uszczelniacz półosi napedowej do środka obudowy mechanizmu różnicowego ; Za pomocą wybijaka

ślusarskiego.

Wymontować uszczelki napędu.

5. Montaż

5. Montaż

5. Montaż

5. Montaż

407 - B2CG012GP0 - Demontaż - Montaż : Uszczelniacz półosi napę...

http://127.0.0.1:6090/affiche.do?ref=B2CG012GP0&refaff=B2CG012...

2 z 4

2015-03-28 02:09

background image

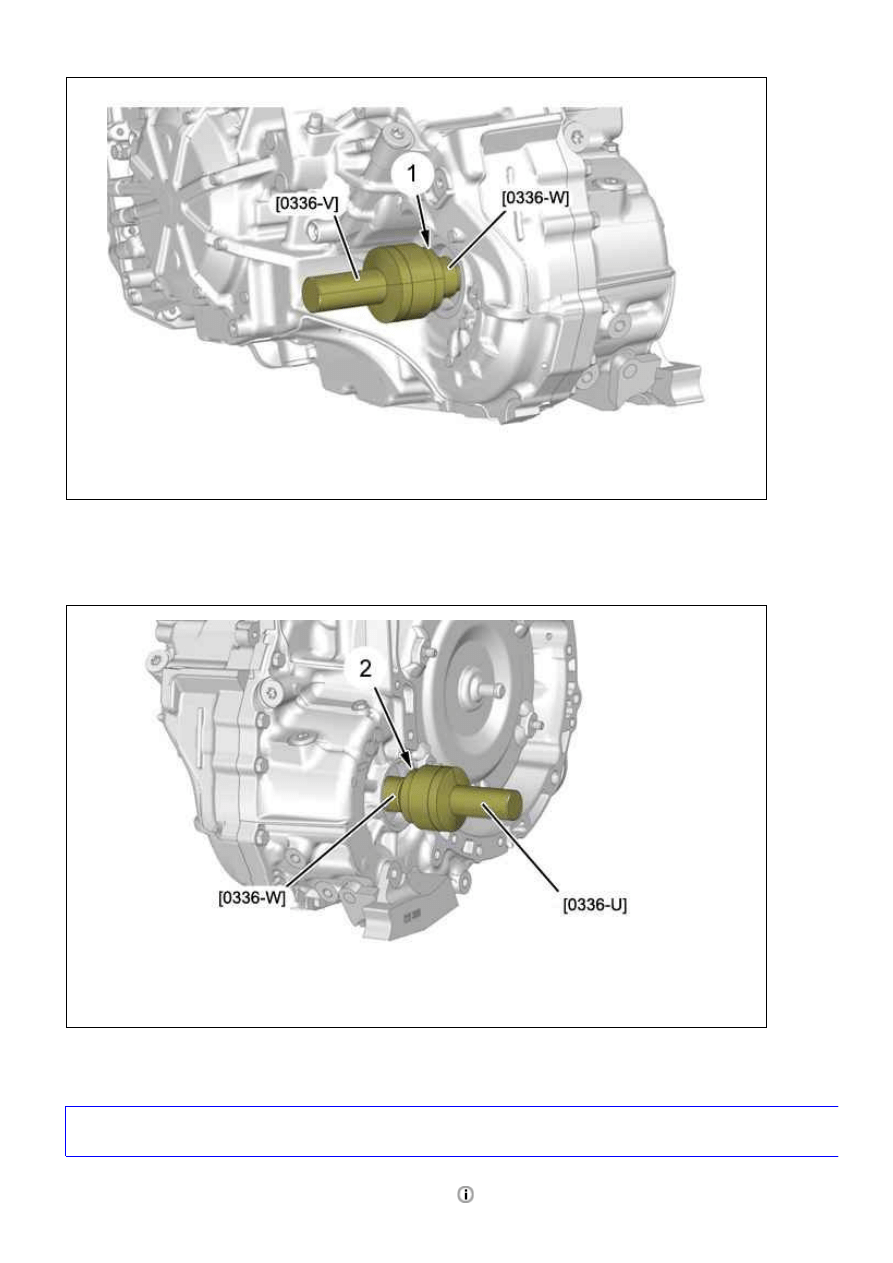

Rysunek : B2CG0UBD

Posmarować olejem lewą uszczelkę półosi napędowej.

Zamontować uszczelkę lewej półosi (1) ; Przy pomocy przyrządów [0336-V], [0336-W].

Rysunek : B2CG0UCD

Nasmarować olejem uszczelniacz prawej półosi.

Zamontować uszczelkę prawej półosi (2) ; Przy pomocy przyrządów [0336-U], [0336-W].

UWAGA

UWAGA

UWAGA

UWAGA : Nasmarować wielowypusty mechanizmu różnicowego skrzyni biegów smarem LUBRITHERM G200 ; Przy

pomocy pędzelka (w "a" i "b").

Zamontować półosie napędowe.

Napełnić i sprawdzić poziom oleju w skrzyni biegów

Napełnić i sprawdzić poziom oleju w skrzyni biegów

Napełnić i sprawdzić poziom oleju w skrzyni biegów

Napełnić i sprawdzić poziom oleju w skrzyni biegów

.

407 - B2CG012GP0 - Demontaż - Montaż : Uszczelniacz półosi napę...

http://127.0.0.1:6090/affiche.do?ref=B2CG012GP0&refaff=B2CG012...

3 z 4

2015-03-28 02:09

background image

Zainicjować licznik zużycia oleju ; Przy pomocy przyrządu diagnostycznego .

407 - B2CG012GP0 - Demontaż - Montaż : Uszczelniacz półosi napę...

http://127.0.0.1:6090/affiche.do?ref=B2CG012GP0&refaff=B2CG012...

4 z 4

2015-03-28 02:09
