Instrukcja Electrolux ERD 1843

KE/E/83-1. (05.)

200369235

ERD 1843

KÜHL-GEFRIERKOMBINATION - KOMBINACE CHLADNICKA-MRAZNICKA

CHŁODZIARKO-ZAMRAŻARKA - KOMBINOVANÁ CHLADNIČKA

HŰTŐ-FAGYASZTÓ KOMBINÁCIÓ - COMBINA FRIGORIFICA

GEBRAUCHSANLEITUNG

NÁVOD K OBSLUZE - INSTRUKCJA OBSŁUGI - NÁVOD NA OBSLUHU

KEZELÉSI TÁJÉKOZTATÓ - MANUAL DE INSTRUCTIUNI DE FOLOSIRE

Przed instalacją i uruchomieniem urządzenia należy zapoznać się z niniejszą instrukcją obsługi. Zawiera ona
wiele cennych wskazówek i rad dotyczących prawidłowej i bezpiecznej eksploatacji zakupionej przez Państwa
chłodziarki.

Poniższe symbole pozwolą Państwu znaleźć potrzebne informacje:

Wskazówki dotyczące bezpieczeństwa

Przestrzeganie informacji i ostrzeżeń oznaczonych tym symbolem sprzyja bezpieczeństwu urządzenia

i użytkownika.

Praktyczne wskazówki

Wskazówki dotyczące ochrony środowiska

Porady

Tym symbolem są oznaczone praktyczne rady związane z żywnością i sposobami jej przechowywania.

Symbol na produkcie lub na opakowaniu oznacza, że tego produktu nie wolno traktować tak, jak innych
odpadów domowych. Należy oddać go do właściwego punktu skupu surowców wtórnych zajmującego
się złomowanym sprzętem elektrycznym i elektronicznym. Właściwa utylizacja i złomowanie pomaga w
eliminacji niekorzystnego wpływu złomowanych produktów na środowisko naturalne oraz zdrowie. Aby
uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy
skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym
produkt został zakupiony.

The Electrolux Group. The world's No.1 choice.

Grupa Electrolux jest największym na świecie producentem zmechanizowanych urządzeń przeznaczonych do kuchni, do czyszczenia oraz do lasu i
ogrodu. Każdego roku sprzedaje ponad 55 milionów produktów (takich jak lodówki, kuchenki, pralki automatyczne, odkurzacze, pilarki łańcuchowe i
kosiarki do trawy) o łącznej wartości ok. 14 miliardów USD w ponad 150 krajach świata.

Spis tr

eś

Wskazówki dotyczące bezpieczeństwa..................................................................................................34

Wskazówki ogólne .............................................................................................................................34

Wskazówki dotyczące bezpieczeństwa dzieci .........................................................................................34

Wskazówki bezpieczeństwa dotyczące instalacji .....................................................................................34

Wskazówki bezpieczeństwa - czynnik chłodniczy izobutan ........................................................................34

Wskazówki dla użytkownika ..................................................................................................................35

Wskazówki ogólne .............................................................................................................................35

Opis urządzenia i jego głównych elementów...........................................................................................35

Eksploatacja urządzenia......................................................................................................................36

Przed pierwszym uruchomieniem.....................................................................................................36

Regulacja i ustawienie temperatury ..................................................................................................36

Eksploatacja urządzenia chłodziarki .................................................................................................36

Wskazówki dotyczące przechowywania żywności ...............................................................................36

Czas przechowywania produktów temperatura ...................................................................................36

Eksploatacja zamrażarki ......................................................................................................................36

Zamrażanie ..................................................................................................................................36

Przechowywanie w zamrażarce........................................................................................................37

Przygotowanie kostek lodu..............................................................................................................37

Kilka użytecznych informacji i porad ......................................................................................................37

Wskazówki i porady............................................................................................................................38

Tak można zaoszczędzić energię .....................................................................................................38

Urządzenie i środowisko naturalne ...................................................................................................38

Konserwacja .....................................................................................................................................38

Odmrażanie..................................................................................................................................38

Regularne mycie ...........................................................................................................................39

Przerwy w użytkowaniu chłodziarki...................................................................................................39

Usuwanie usterek ..............................................................................................................................39

Wymiana żarówki...........................................................................................................................39

Co zrobić, jeżeli urządzenie nie działa ...................................................................................................39

Wskazówki dla instalatora.....................................................................................................................41

Dane techniczne ................................................................................................................................41

Instalacja urządzenia...........................................................................................................................41

Transport i rozpakowanie ................................................................................................................41

Czyszczenie .................................................................................................................................41

Ustawienie ...................................................................................................................................41

Zmiana kierunku otwierania drzwi.....................................................................................................42

Podłączenie do zasilania elektrycznego ............................................................................................43

Tabela czasu przechowywania żywności (1) ..........................................................................................43

Tabela czasu przechowywania żywności (2) ..........................................................................................44

Gwarancja i serwis ...............................................................................................................................44

Serwis i części zamienne ...............................................................................................................44

azó

wki dot

czące bezpiecz

eńs

Wskazówki ogólne

Instrukcję obsługi należy zachować, aby móc z niej
skorzystać w każdej chwili skorzystać lub przekazać w
przypadku sprzedaży urządzenia.

Urządzenie jest przeznaczone do przechowywania
żywności w warunkach gospodarstwa domowego.
Używanie w innych celach może spowodować
uszkodzenie i/lub cofnięcie gwarancji.

Wszelkie naprawy (także reperacja lub wymiana
przewodu zasilającego) mogą być wykonywane
wyłącznie przez personel autoryzowanych
zakładów serwisowych.

Czynności naprawcze

wykonywane przez osoby nieuprawnione mogą
spowodować sytuacje niebezpieczne dla użytkownika
lub uszkodzenie urządzenia.

Urządzenie odłącza się od zasilania elektrycznego
poprzez wyjęcie wtyczki przewodu z gniazdka (nie
ciągnąć za przewód). Należy to zrobić zawsze przed
myciem lub konserwacją urządzenia.

Przewodu zasilającego nie należy przedłużać.

Należy upewnić się, że przewód zasilający nie jest
zgnieciony lub uszkodzony przez tylną ściankę
chłodziarki/zamrażarki.

- Zniszczony przewód zasilający może ulec przegrzaniu i

zapaleniu.

Nie stawiać ciężkich przedmiotów lub
chłodziarki/zamrażarki na przewodzie zasilającym.

- Istnieje ryzyko zwarcia i pożaru.

Nie ciągnąć za przewód zasilający wyjmując go z
gniazdka, zwłaszcza podczas wysuwania
chłodziarki/zamrażarki z wnęki.

- Zniszczenie przewodu może spowodować zwarcie,

pożar lub porażenie elektryczne.

- Zniszczony przewód zasilający może być wymieniony

wyłącznie przez uprawnionego technika z
autoryzowanego serwisu.

Nie wkładać wtyczki przewodu zasilającego do
obluzowanego gniazdka.

- Istnieje ryzyko pożaru lub porażenia elektrycznego.

Nie należy uruchamiać urządzenia, jeżeli blok
oświetleniowy nie jest przykryty odpowiednią osłonką.

Do czyszczenia, odmrażania i wyjmowania mrożonek nie
należy używać ostrych narzędzi, gdyż mogą one
uszkodzić urządzenie.

Należy zachować ostrożność przy wkładaniu i
wyjmowaniu płynów, aby nie zalały one czujnika
temperatury i bloku oświetleniowego.

Nie należy spożywać lodów lub kostek lodu
bezpośrednio po wyjęciu z komory zamrażania.

Raz rozmrożone artykuły żywnościowe nie nadają się do
ponownego zamrożenia. Należy je spożyć tak szybko,
jak to możliwe.

Mrożonki należy przechowywać zgodnie z instrukcją
producenta produktu.

Nie należy przyspieszać procesu odmrażania za pomocą
urządzeń elektrycznych lub środków chemicznych.

Nie należy wstawiać do wnętrza urządzenia naczyń z
gorącymi potrawami.

Wskazówki dotyczące
bezpieczeństwa dzieci

Nie należy zezwalać dzieciom na zabawę elementami
opakowania. Istnieje ryzyko uduszenia się !

Urządzenie jest przeznaczone do obsługi przez
osoby dorosłe. Nie zezwalać dzieciom na zabawę
urządzeniem lub jego elementami sterującymi.

Przy usuwaniu zużytego urządzenia z gospodarstwa
domowego należy odciąć przewód zasilający i zdjąć
drzwi, aby zapobiec zamknięciu się dzieci wewnątrz
urządzenia lub porażeniu elektrycznemu.

Wskazówki bezpieczeństwa
dotyczące instalacji

Urządzenie musi stać tyłem do ściany tak, aby
nagrzewające się elementy (np. sprężarka)nie
dotykały jej.

Podczas przesuwania urządzenia należy zwrócić
uwagę, czy wtyczka przewodu zasilającego została
wyjęta z gniazdka.

Zwrócić uwagę, czy urządzenie nie stoi na
przewodzie zasilającym.

Urządzenie musi mieć zapewnioną prawidłową
wentylację, aby nie dopuścić do przegrzania.
Postępować zgodnie ze wskazówkami dotyczącymi
instalacji.

patrz rozdzial "Ustawienie".

Wskazówek zawartych w niniejszej instrukcji
obsługi należy bezwzględnie przestrzegać ze

względu na bezpieczeństwo użytkownika i
urządzenia. W przypadku ich nieprzestrzegania
producent nie ponosi odpowiedzialności za
powstałe szkody i ich konsekwencje.

Wskazówki bezpieczeństwa -
czynnik chłodniczy izobutan

Uwaga:

Urządzenie zawiera czynnik chłodniczy - izobutan
(R 600a), który w większych stężeniach jest
łatwopalny i może wybuchnąć.

Otwory wentylacyjne urządzenia nie mogą być
zakryte lub zanieczyszczone.

Nie wolno używać żadnych urządzeń lub środków do
przyspieszania odmrażania urządzenia, z wyjątkiem
tych, które zaleca producent.

Nie dopuścić do uszkodzenia układu chłodniczego.

Do wnętrza urządzenia nie wolno wkładać żadnych
urządzeń elektrycznych, za wyjątkiem tych, które
zaleca producent.

W urządzeniu nie należy przechowywać łatwopalnych
cieczy lub gazów, gdyż mogą one eksplodować.

W komorze zamrażania nie wolno przechowywać
napojów gazowanych, napojów i owoców w butelkach.

Otwór odpływowy należy regularnie sprawdzać i
czyścić. Jeżeli otwór nie będzie czyszczony, będzie
się w nim gromadziła woda, co może spowodować
uszkodzenie.

azó

wki dla użytk

wnik

Wskazówki ogólne

Urządzenie, które Państwo zakupili jest domową
chłodziarko-zamrażarką z jedną sprężarką i zamrażarką,
znajdującą się w górnej części urządzenia. Zamrażarka
posiada osobne drzwiczki i jest całkowicie oddzielona od
komory chłodzenia. Urządzenie służy do przechowywania

mrożonej żywności (w ciągu czasu określonego przez
producenta), zamrażania świeżej żywności (w ilości
określonej w instrukcji obsługi) oraz robienia kostek
lodu.

Urządzenie spełnia wymagania norm dotyczących
warunków klimatycznych. Symbol oznaczający klasę
klimatyczną znajduje się na tabliczce znamionowej.

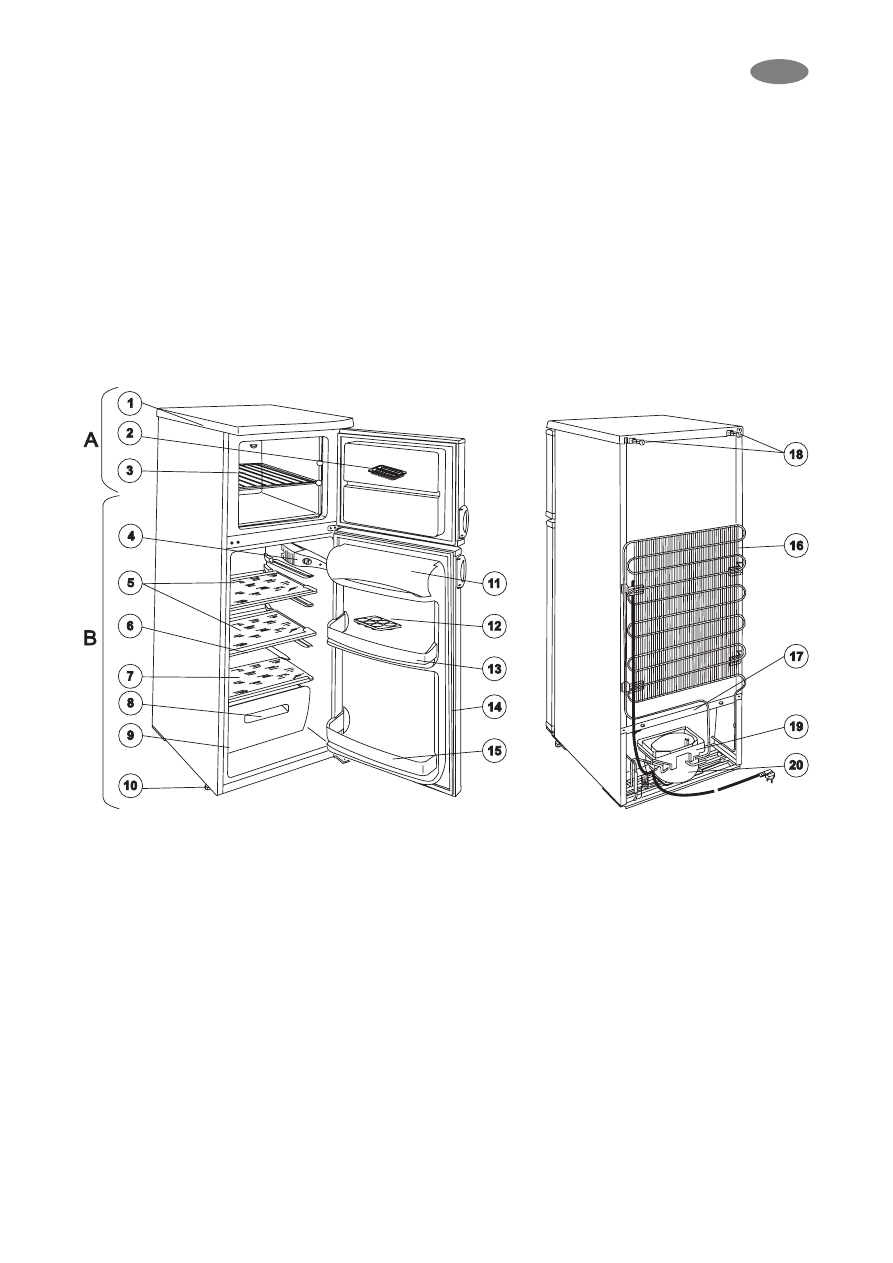

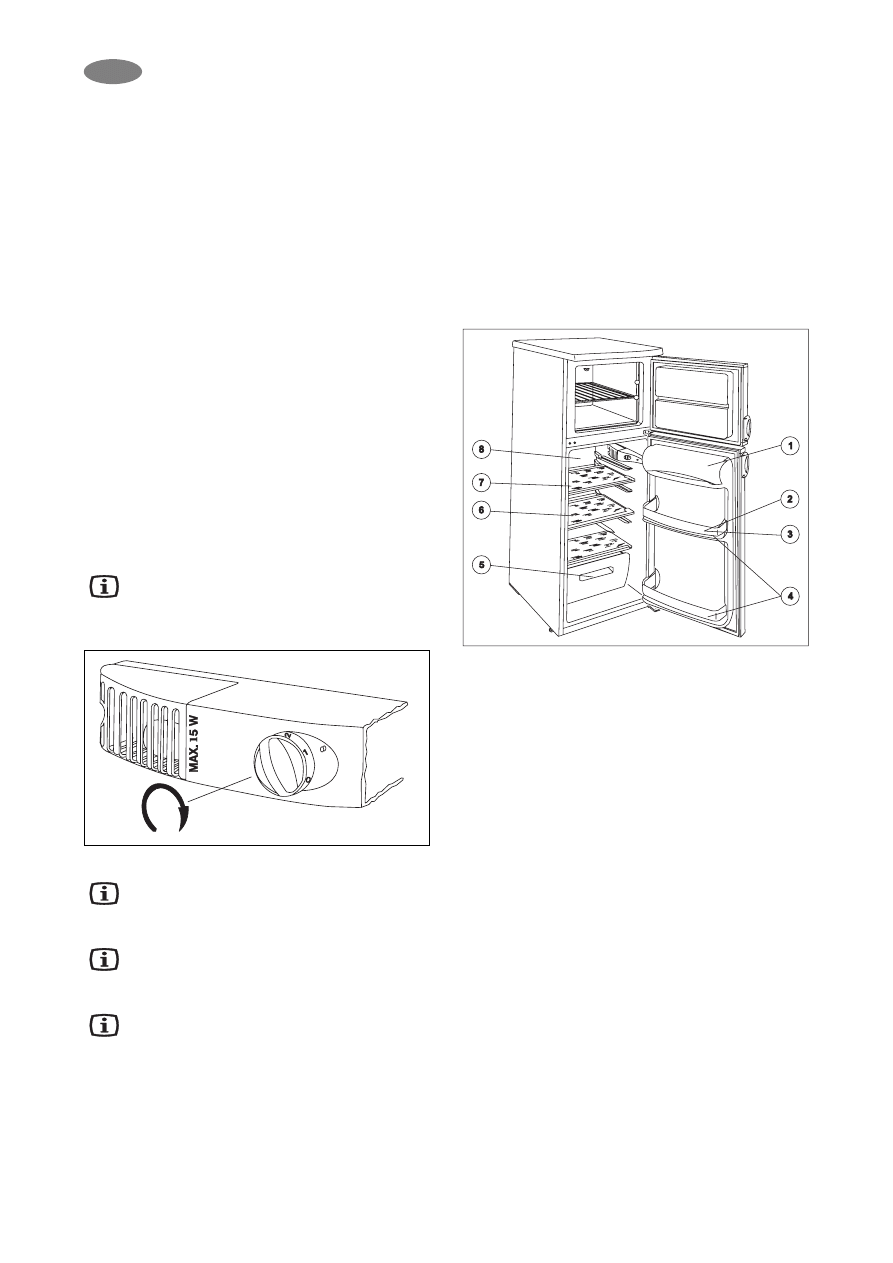

Opis urządzenia i jego głównych elementów

A - Chlodziarka

B - Zamrazarka

1. Blat

2. Pojemnik na kostki lodu

3. Druciana pólka w komorze zamrazania

4. Zespól oswietleniowy

5. Pólka szklana

6. Ujscie wody pochodzacej z rozmrazania

7. Pólka szklana

8. Pojemnik na warzywa

9. Tabliczka znamionowa

10. Nózka regulacyjna

11. Pojemnik na maslo

12. Pojemnik na jaja

13. Pólka na drzwi

14. Uszczelka drzwi

15. Pólka na butelki

16. Skraplacz

17. Otwór odplywowy wody

18. Podkladka dystansujaca

19. Pojemnik na skropliny

20. Sprezarka

Przed pierwszym uruchomieniem

Włożyć do chłodziarki wszystkie akcesoria i podłączyć
wtyczkę zasilania elektrycznego do gniazdka.

Pokrętłem termostatu, które znajduje się w bloku
oświetleniowym w urządzeniu chłodziarki, można włączyć
urządzenie, oraz ustawić temperaturę. W tym celu
pokrętło należy obracać w kierunku zgodnym w ruchem
wskazówek zegara.

Wskazówki dotyczące ustawienia zawiera następny
punkt.

Eksploatacja urządzenia

Eksploatacja urządzenia chłodziarki

Dla prawidłowego chłodzenia potrzebne jest
wykształcenie odpowiedniej wentylacji w

urządzeniu chłodziarki. Dlatego nie należy zasłaniać
szczeliny za tylnym brzegiem półki papierem, tacami itp.

Nie wolno wkładać do chłodziarki ciepłych
produktów żywnościowych, najpierw należy

schłodzić je do temperatury pokojowej. Dzięki temu
uniknąć można zbędnego powstawania szronu.

Produkty żywnościowe mogą przejmować
zapachy jedne drugich. Dlatego bezwzględnie

należy umieścić je w zamkniętych naczyniach, lub
zapakować w celofan, folię aluminiową, papier
śniadaniowy, lub folię plastikową, zanim zostaną one
umieszczone w chłodziarce. W tym przypadku
produkty żywnościowe zachowają pierwotną
wilgotność, np. warzywa nie wyschną nawet po
upływie wielu dni.

Wskazówki dotyczące przechowywania
żywności

Produkty żywnościowe należy rozmieszczać zgodnie z
podanymi poniżej informacjami:

1. Masło, ser

2. Jaja
3. Tubki, puszki, śmietana, małe butelki
4. Napoje w dużych butelkach, woda sodowa
5. Owoce, warzywa, sałatki
6. Świeże mięso, wędliny
7. Mleko i nabiał
8. Dania gotowe, potrawy w przykrytych

naczyniach, otwarte puszki itp.

Regulacja i ustawienie temperatury

Sterownik termostatu automatycznie przerywa pracę
urządzenia na czas uzależniony od ustawienia, po czym
wznawia ją, zapewniając w ten sposób pożądaną
temperaturę.

Czym bliżej położenia maksymalnego, tym chłodzenie
będzie intensywniejsze. Jeżeli pokrętło jest ustawione w
pozycji środkowej (pomiędzy minimum i maximum), to w
zamrażarce można osiągnąć -18°C, a w chłodziarce
+5°C. Takie pośrednie ustawienie wystarczy do
codziennego użytkowania.

Na temperaturę panującą wewnątrz chłodziarki poza
pozycją pokrętła ustawienia temperatury ma wpływ także
temperatura otoczenia, częstotliwość otwierania drzwi,
oraz objętość świeżo włożonej żywności itp.

Przy ustawieniu maksymalnym - w przypadku
zwiększonego obciążenia, np. podczas upałów

- sprężarka może pracować stale. Nie powoduje to
uszkodzenia urządzenia.

Czas przechowywania produktów,
temperatura

Przedstawione na ostatnich stronach instrukcji tabele
zawierają informacje o czasie przechowywania świeżej
żywności i mrożonek.

Czasu przechowywania nie można dokładnie określić z
góry, gdyż jest to uzależnione od stopnia świeżości
produktu oraz jego wcześniejszego przechowywania.
Dlatego podane przez nas wartości mają charakter
wyłącznie orientacyjny.

Należy zwracać uwagę, aby czas między kupnem
mrożonek, a włożeniem ich do komory zamrażania był jak
najkrótszy (rozmrożona żywność nie nadaje się do
powtórnego zamrożenia).

Jeżeli nie zamierzacie Państwo wkładać do komory
zamrażania właśnie kupionych mrożonek, można je
zostawić w chłodziarce na 1 dzień (nadają się do
natychmiastowego spożycia po rozmrożeniu).

Eksploatacja zamrażarki

Zamrażanie

W komorze może być zamrażana różnego rodzaju świeża
żywność w warunkach domowych. Dbałość o poniższe
warunki zapewni pożądane wyniki.

Należy zamrażać wyłącznie żywność świeżą i
nieuszkodzoną.

Przed rozpoczęciem zamrażania należy ustawić pokrętło
kontroli temperatury w położeniu „34” i umieścić półkę z
drutu w komorze zamrażania żywności na najwyższej

Przygotowanie kostek lodu

Napełnić wodą pojemnik na kostki lodu, który znajduje
się na wyposażeniu urządzenia i wstawić do komory
zamrażania. Zwilżenie spodniej strony pojemnika oraz
ustawienie pokrętła termostatu w najwyższej pozycji
skróci czas przygotowania. Po zamrożeniu kostek należy
przywrócić poprzednie ustawienie termostatu.

Gotowe kostki lodu można wyjąć z pojemnika pod
bieżącą wodą lub np. uderzając w pojemnik. Jeżeli
pojemnik przymarznie do ścianek komory nie należy go
usuwać za pomocą ostrych przedmiotów (noża), gdyż
można uszkodzić urządzenie.

Kilka użytecznych informacji
i porad

Warto zwrócić uwagę na ustawialne półki, gdyż
znacznie zwiększają one wykorzystanie komory
zamrażania żywności. Ustawianie półek jest możliwe
również, kiedy drzwi są otwarte pod kątem 90°.

Po otwarciu i zamknięciu drzwi zamrażalnika wewnątrz
urządzenia z powodu niskiej temperatury zwiększy się
próżnia. Należy poczekać 2-3 minuty po zamknięciu
drzwi jeżeli chcemy otworzyć je ponownie aż do
wyrównania ciśnienia wewnętrznego.

Przy używaniu zamrażalnika należy pilnować, aby
pokrętło kontroli temperatury było ustawione w takim
położeniu, żeby temperatura wewnątrz nigdy nie
podniosła się ponad 18°C.

Jest wskazane, aby upewniać się co do nienagannego
działania urządzenia codziennie, po to żeby w porę
zauważyć ewentualną awarię i zapobiec zepsuciu
zamrażanej żywności.

Odgłosy w trakcie normalnej ekspolatacji:

Termostat kontroluje działane kompresora. W trakcie
jego pracy słychać słaby trzask, kiedy termostat
włącza się i wyłącza.

Kiedy płyn chłodzący jest przepompowywany przez

tylne zwoje do płyty chłodzącej/parownika, to
słychać słabe bulgotanie, albo odgłosy wrzenia.

Po uruchomieniu kompresora, płyn chłodzący jest

stale pompowany i słychać z kierunku, w którym
znajduje się kompresor buczenie, albo pulsujący
szum.

Parownik lodówki (element chłodzący w dolnej

części lodówki) może powodować skraplanie się
wody na jej ściance. Temperatura tego elementu
zmienia się podczas jego pracy, a jednocześnie
nieznacznie zmieniają się również jego rozmiary. Te
zmiany mogą powodować trzaskający szum, który
jest naturalnym, nieszkodliwym zjawiskiem.

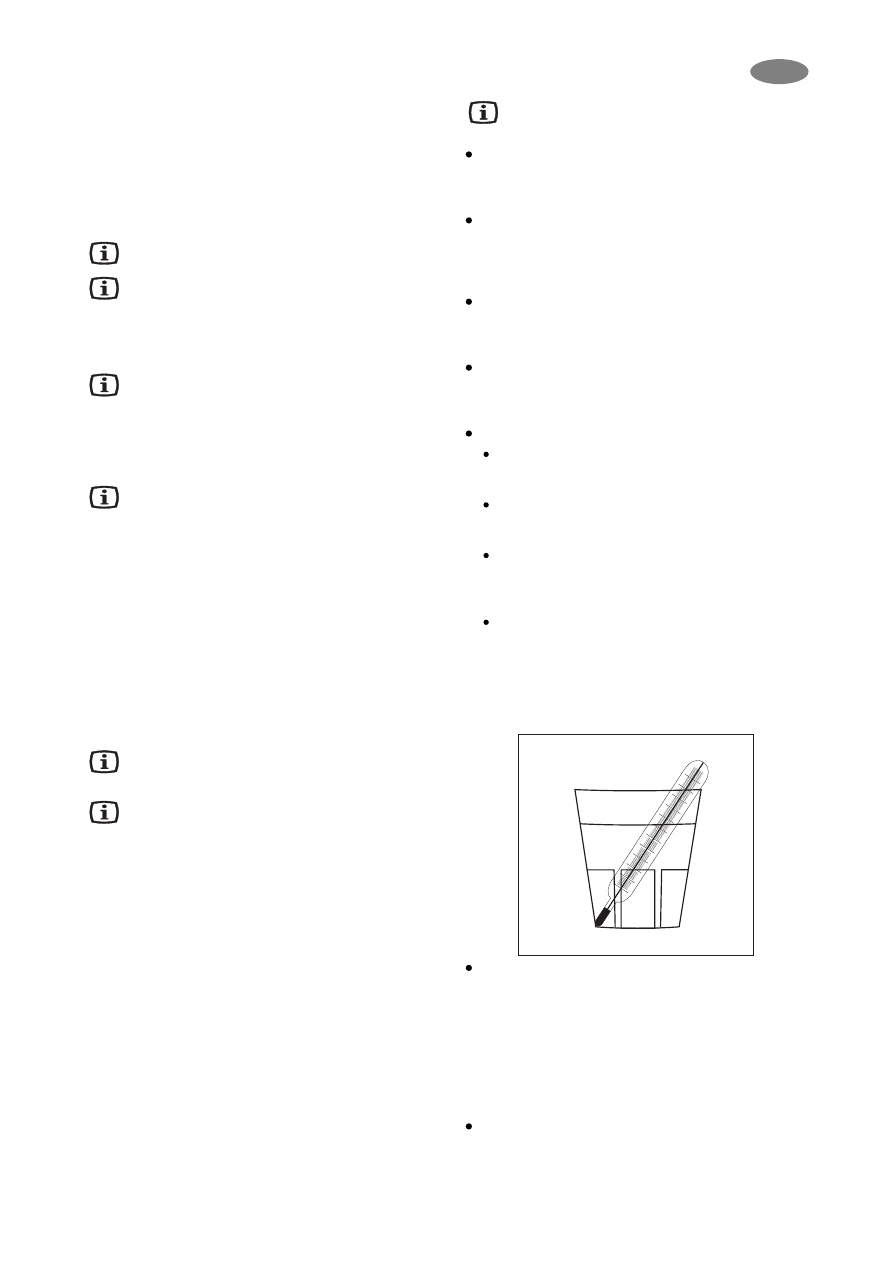

Można skontrolować temperaturę żywności
przechowywanej w lodówce. W tym celu należy
ustawić gałkę termostatu w pozycji środkowej,
umieścić szklankę wody w centralnym punkcie komory
chłodzącej i włożyć termometr mierzący z
dokładnością do ±1°C. Jeżeli wartość zmierzona po 6
godzinach znajdzie się pomiędzy +3°C i +8°C, to
lodówka działa prawidłowo. Pomiar musi być
wykonany przy niezmiennych, ustalonych warunkach
(bez zmieniania zawartości lodówki).

Jezeli temperatura zamrazalnika jest mierzona przy
uzyciu termometru, to warto umiescic go pomiedzy
produktami, poniewaz odzwierciedli to rzeczywista
temperature zamrazanych produktów.

Przechowywanie w zamrażarce

Po zamrożeniu zalecane jest przełożyć produkty z półki
drucianej w komorze zamrażania żywności na miejsce
pod nią. W ten sposób można zapewnić miejsce dla
następnych produktów do zamrożenia. Ustawianie półki z
drutu w komorze zamrażania żywności (pozycje „2”) może
mieć miejsce tylko podczas przechowywania, ponieważ
zamrażanie może odbywać się tylko przy najwyższej
pozycji półki. Nowe zamrażanie nie szkodzi żywności już
przechowywanej.

(Towary położone bezpośrednio na płycie chłodzącej
zamrażają się zbyt szybko!)

W przypadku zakupionych mrożonek bezwzględnie
należy przestrzegać terminów przydatności do

spożycia podanych na opakowaniu.

Przechowywanie głęboko zamrożonych produktów
żywnościowych tylko wtedy jest bezpieczne, jeżeli

do chwili włożenia ich do zamrażarki nie odmroziły się
one ani na chwilę.

Ponowne zamrażanie produktów szybkiego zamrażania,
które już raz uległy rozmrożeniu nie jest zalecane,
powinne być one zużyte jak najszybciej.

pozycji. Następnie należy włożyć ilość, która ma być
zamrożona bezpośrednio na półkę z drutu. Zamrożenie
jest ukończone po około 24 godzinach. Po 24 godzinach
ustawić pokrętło kontroli temperatury z powrotem w
pozycji „środkowej” (3-4), lub pozostawić w położeniu
„4”, które zazwyczaj najlepiej odpowiada codziennym
potrzebom. Jest wskazane przechowywać zamrażaną
żywność na płycie chłodzącej, lub jedną na drugiej pod
półką z drutu w komorze zamrażania żywności.

Należy unikać otwierania drzwi komory zamrażania
żywności w trakcie zamrażania, jeżeli to możliwe.

Nie jest wskazane ustawianie pokrętła kontroli
temperatury w położeniu zbyt wysokim (np. „6”).

Można w ten sposób skrócić czas zamrażania, ale
normalna temperatura we wnętrzu urządzenia w sposób
stały spadłaby poniżej 0°C, co spowodowałoby
zamrożenie przechowywanej tam żywności i napojów.

Nigdy nie należy zamrażać na raz większej
ilości żywności niż określona w „Danych

technicznych”. W przeciwnym wypadku zamrażanie
produktów nie będzie odpowiednie, a po
rozmrożeniu wystąpią ich różnorodne uszkodzenia
(np. utrata zapachu, smaku, zniszczenie struktury
itp.).

Podczas zamrażania, w miarę możliwości, nie
należy przygotowywać lodu, gdyż zmniejsza to

wydajność zamrażania.

Urządzenie i środowisko naturalne

Urządzenie, jego materiały izolacyjne oraz układ
chłodniczy nie zawierają gazów, które mogą ujemnie
wpływać na warstwę ozonową. Zużyte urządzenia nie
mogą być wyrzucane i składowane wraz z innymi
odpadami przemysłowymi. Zachować ostrożność, aby
nie uszkodzić układu chłodzącego z tyłu urządzenia.
Informacji o punktach zbiórki można zasięgnąć u władz
lokalnych.

Materiały użyte do produkcji i oznaczone symbolem
nadają się do powtórnego przetworzenia.

Konserwacja

Odmrażanie

Cieknąca po wewnętrznych ściankach urządzenia woda
zamienia się w szron lub lód.

Gromadzący się szron i lód mają właściwości izolujące, w
związku z tym obniża się efektywność chłodzenia
podczas, gdy temperatura i zużycie energii wzrastają.
Narastający szron utrudnia otwieranie drzwi komory
zamrażania.

Ten typ urządzenia posiada funkcję automatycznego
odmrażania płyty chłodzącej, co nie wymaga żadnej
ingerencji zewnętrznej. System kontroli regularnie
przerywa pracę sprężarki na dłuższy lub krótszy okres
czasu (przerywając także chłodzenie). Wtedy temperatura
wewnątrz chłodziarki wzrasta i ma miejsce proces
odmrażania.

Topniejący szron spływa poprzez otwór odpływowy do
pojemnika na skropliny znajdującego się tuż nad
sprężarką i odparowuje w wyniku zgromadzonego ciepła.

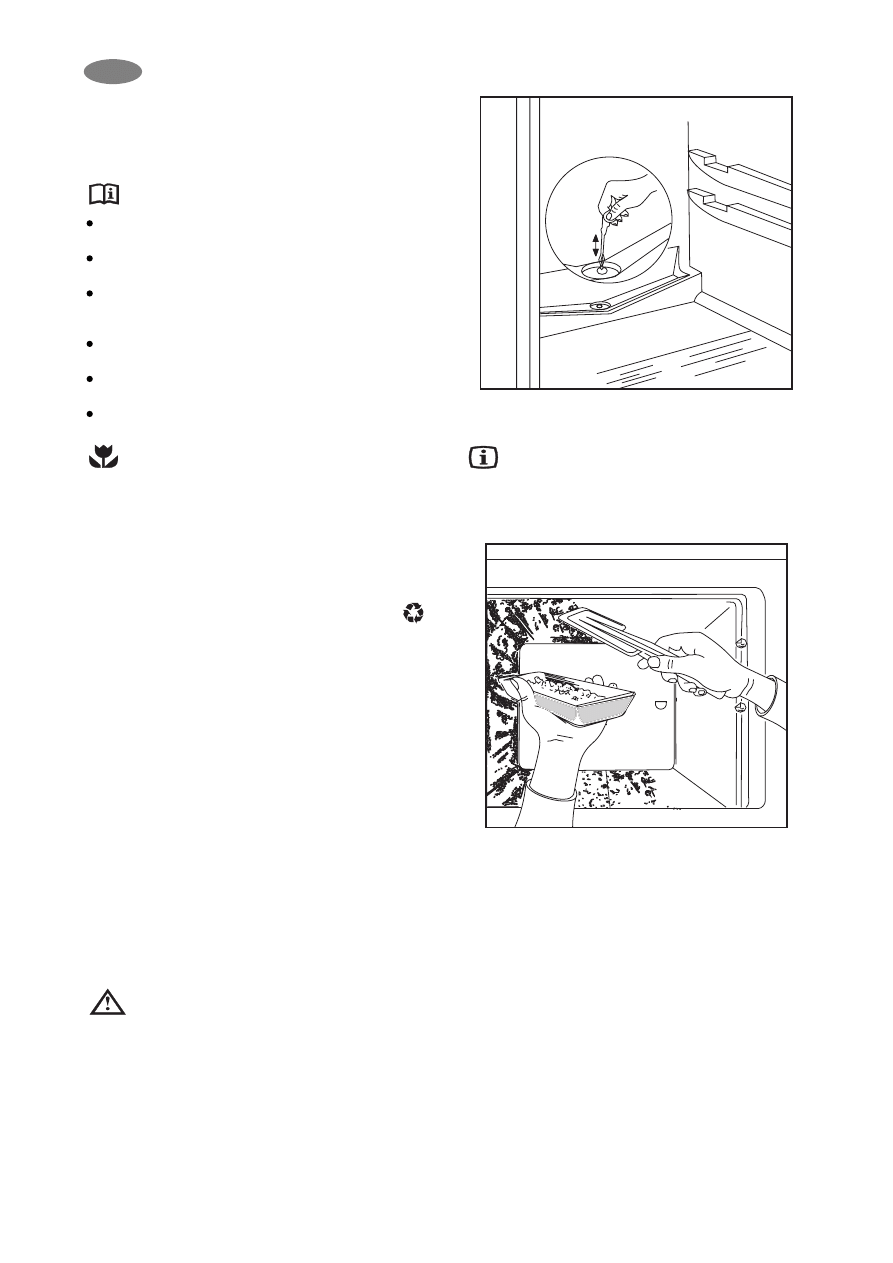

Otwór odpływowy należy regularnie
sprawdzać i czyścić, aby nie dopuścić do

zatkania- wewnątrz znajduje się naklejka
ostrzegawcza. W przypadku zatkania się otworu
topniejące kryształki lodu będą blokowały otwór i
nieprawidłowe działanie urządzenia.

Otwór odpływowy należy czyścić dołączoną przetyczką.
Nie powinna ona znajdować się na stale w otworze.

Najczęstszą przyczyną zatykania się otworu są resztki
papieru, w który zawinięto produkty spożywcze. Mogą
one przylgnąć do tylnej ścianki urządzenia i dostać się do

Wskazówki i porady

W tym rozdziale znajdziecie Państwo praktyczne
wskazówki dotyczące eksploatacji urządzenia w sposób
energooszczędny i przyjazny środowisku.

Tak można zaoszczędzić energię

Należy unikać umieszczania urządzenia w słonecznym
miejscu, lub blisko źródeł ciepła.

Uważać na odpowiednią wentylację sprężarki i
skraplacza, aby nie tamować przepływu powietrza.

Pakować żywność do szczelnie zamykanych naczyń,
folii, aby uniknąć tworzenia się niepotrzebnego
szronu.

Unikać długotrwałego i niepotrzebnego otwierania
drzwi.

Ciepłe dania wkładać do urządzenia tylko po
schłodzeniu do temperatury pokojowej.

Skraplacz należy utrzymywać w czystości.

otworu, blokując go. Dlatego prosimy o zwrócenie uwagi i
nie pozostawianie wewnątrz urządzenia kawałków
papieru.

W niektórych warunkach, np. podczas upałów,
sprężarka pracuje stale. Wtedy funkcja

automatycznego odmrażania jest nieefektywna.

Pozostające po odmrażaniu kawałki lodu lub szronu na
wewnętrznej tylnej ściance urządzenia są zjawiskiem
normalnym.

Komora zamrażania nie może być wyposażona w funkcję
automatycznego odmrażania, gdyż mrożonki nie
wytrzymałyby temperatury topnienia. Dlatego do
urządzenia dołączyliśmy plastikową skrobaczkę, która
służy do usuwania szronu i lodu pokrywającego ścianki
komory oraz uszczelki.

Taca pokazana na rysunku nie należy do wyposażenia
urządzenia.

Jeżeli warstwy szronu nie będzie już można usunąć
skrobaczką, należy całkowicie odmrozić komorę
zamrażania (przeciętnie 2-3 razy w roku).

Wyjąć wszystkie produkty z obydwu komór. Zawinąć je w
kilka warstw gazet lub materiału i złożyć w jak
najchłodniejszym miejscu na czas odmrażania.

Odłączyć urządzenie od zasilania elektrycznego, a obie
pary drzwi pozostawić otwarte.

Umyć urządzenie zgodnie ze wskazówkami zawartymi w
niniejszej instrukcji obsługi.

Regularne mycie

Zalecamy regularne mycie wnętrza urządzenia co 3-4
tygodnie. Nie należy używać chemicznych środków
czyszczących lub mydła.

Urządzenie należy odłączyć od zasilania elektrycznego,
wyczyścić letnią wodą i wysuszyć delikatną szmatką.

Ciepłą wodą umyć także uszczelkę magnetyczną drzwi.

Po oczyszczeniu podłączyć urządzenie do zasilania
elektrycznego.

Ze względów praktycznych zalecamy czyszczenie i
odmrażanie urządzenia w tym samym czasie.

Kurz i inne zanieczyszczenia gromadzące się w tylnej
części chłodziarki, na skraplaczu, należy usuwać raz lub
dwa razy w roku.

Przerwy w użytkowaniu chłodziarki

Jeżeli urządzenie nie będzie używane przez dłuższy okres
czasu należy:

Odłączyć urządzenie od zasilania elektrycznego.

Wyjąć wszystkie produkty spożywcze.

Odmrozić i wyczyścić wnętrze urządzenia według
podanych wcześniej wskazówek.

Zostawić otwarte drzwi, aby zapobiec powstawaniu
nieprzyjemnego zapachu.

Usuwanie usterek

Wymiana żarówki

Jeżeli przepaliła się żarówka oświetlenia wewnętrznego,
to jej wymiany możecie dokonać Państwo sami, zgodnie
z poniższym:

Odłączyć urządzenie od zasilania elektrycznego.

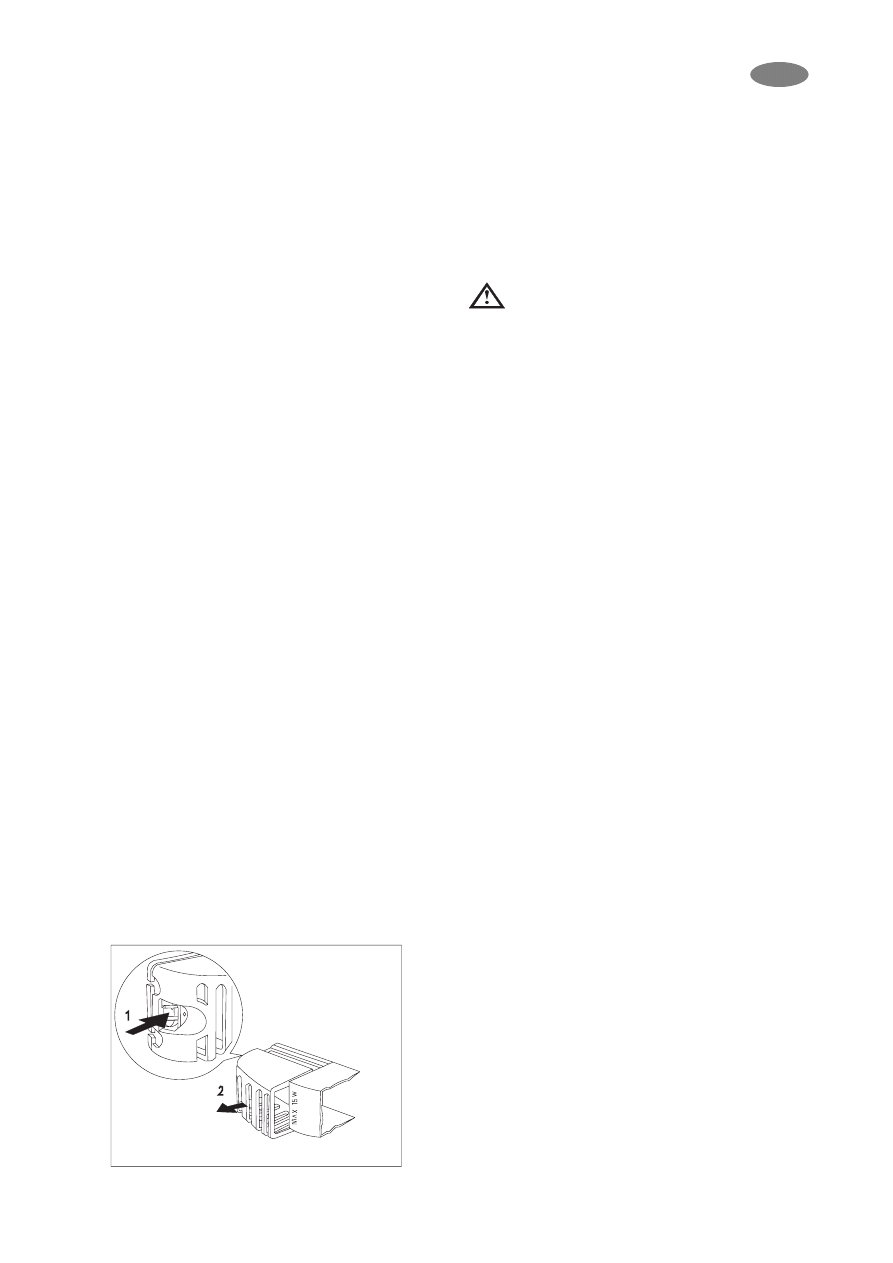

Nacisnąć znajdujący się zgodnie z rysunkiem z tyłu
języczek (1), po czym zdjąć osłonę (2) w kierunku
strzałki. Teraz można wymienić żarówkę. (Typ żarówki:
T25 230-240 V, 15 W, gwint E14).

Po wymianie żarówki założyć osłonę i podłączyć
urządzenie do zasilania elektrycznego. Brak oświetlenia
nie wpływa na pracę urządzenia.

Wycierać spływającą po tylnej płycie chłodzącej wodę
delikatną szmatką lub gąbką. Woda spływa na dół
urządzenia i należy ją wycierać gąbką lub szmatką.

Po odmrożeniu wytrzeć wnętrze urządzenia do sucha.
Wtyczkę przewodu zasilającego włożyć do gniazdka.
Przełożyć produkty.

Zalecamy ustawienie termostatu urządzenia w
najwyższych pozycjach i zapewnienie w ten sposób
odpowiedniej dla produktów temperatury w najkrótszym
czasie.

Co zrobić, jeżeli urządzenie nie
działa

Podczas eksploatacji urządzenia mogą zdarzyć się
drobne usterki, które można usunąć we własnym
zakresie, bez konieczności wzywania technika z
autoryzowanego serwisu. W podanej poniżej tabeli
znajdują się przykłady takich usterek.

Zwracamy Państwa uwagę na to, że dźwięki dobiegające
ze sprężarki oraz układu chłodzącego świadczą o
normalnej pracy urządzenia i nie są objawem usterki.

Urządzenie nie pracuje w sposób ciągły, więc
zdarzające się przerwy w pracy sprężarki nie

świadczą o braku dopływu prądu. Dlatego też przed
dotykaniem, czy też czyszczeniem elementów
elektrycznych należy upewnić się, że urządzenie nie jest
podłączone do zasilania elektrycznego.

Rozwiązanie

Ustawić termostat na wyższą pozycję.

Przełożyć produkty.

Sprawdzić, czy uszczelka jest uszkodzona i czysta.
Sprawdzić, czy można domknąć drzwi.

Ustawić termostat na wyższą pozycję.

Sprawdzić, czy uszczelka jest uszkodzona i czysta.
Sprawdzić, czy można domknąć drzwi.

Odczekać kilka godzin i sprawdzić temperaturę
ponownie.

Przełożyć produkty tak, aby powietrze mogło przepływać
między nimi swobodnie.

Oczyścić otwór odpływowy.

Przełożyć produkty tak, aby nie dotykały tylnej ścianki.

Włożyć rurkę odpływowa do pojemnika na skropliny.

Zmienić opakowania żywności.

Sprawdzić szczelność zamykania się drzwi; sprawdzić,
czy uszczelka jest nieuszkodzona i czysta.

Ustawić termostat na wyższą temperaturę.

Sprawdzić szczelność zamykania się drzwi; sprawdzić,
czy uszczelka jest nieuszkodzona i czysta.

Odczekać kilka godzin i sprawdzić temperaturę
ponownie.

Wkładać produkty max. o temperaturze pokojowej.

Spróbować obniżyć temperaturę pomieszczenia, w
którym stoi urządzenie.

Włożyć prawidłowo wtyczkę przewodu zasilającego do
gniazdka.

Wymienić bezpiecznik.

Uruchomić urządzenie zgodnie ze wskazówkami
zawartymi w rozdziale „Ustawienie”.

Podłączyć do gniazdka inne urządzenie. Jeżeli nie
będzie działało należy wezwać technika elektryka.

Sprawdzić, czy urządzenie stoi stabilnie (wszystkie cztery
nóżki dotykać podłogi).

Prawdopodobna przyczyna

Termostat jest źle ustawiony.

Do chłodziarki włożono ciepłe produkty lub niewłaściwie je
ułożono.

Drzwi są niedomknięte lub uszczelka przylega
niedokładnie.

Termostat jest źle ustawiony.

Drzwi są niedomknięte lub uszczelka przylega
niedokładnie.

Włożono zbyt dużą ilość produktów do zamrożenia.

Produkty przeznaczone do zamrożenia ułożono zbyt blisko
siebie.

Jest to zjawisko normalne spowodowane automatycznym
odmrażaniem.

Ujście wody jest zatkane.

Produkty dotykają tylnej ścianki urządzenia.

Woda pochodząca z odmrażania nie spływa do pojemnika
na skropliny (nad sprężarką).

Produkty są niewłaściwie opakowane.

Drzwi są niedomknięte.

Źle ustawiony termostat.

Drzwi są niedomknięte.

Włożono zbyt dużą ilość produktów do zamrożenia.

Włożono zbyt ciepłe produkty.

Zbyt wysoka temperatura otoczenia.

Wtyczka przewodu zasilającego jest niewłaściwie włożona
do gniazdka.

Spalony bezpiecznik.

Termostat nie jest ustawiony.

Brak napięcia w gniazdku.

Urządzenie jest źle ustawione.

Usterka

W chłodziarce jest zbyt
wysoka temperatura.

W zamrażarce jest zbyt
wysoka temperatura.

Po tylnej ściance
chłodziarki ścieka woda.

W chłodziarce pojawia się
duża ilość wody.

Woda wypływa z urządzenia
na podłogę.

Zgromadziła się duża ilość
szronu i lodu.

Sprężarka pracuje bez
przerwy.

Urządzenie nie działa. Nie
chłodzi, lampki kontrolne
nie świecą się.

Urządzenie pracuje bardzo
głośno.

Jeżeli opisane czynności nie przyniosą pożądanego efektu należy wezwać technika z autoryzowanego punktu
serwisowego.

Ustawienie

Temperatura otoczenia ma wpływ na zużycie energii i
prawidłową pracę urządzenia. Przy wybieraniu miejsca
ustawienia urządzenia należy zwrócić uwagę, na zakresy
temperatur podane w poniższej tabeli i klasę klimatyczną
sprzętu (wskazaną na tabliczce znamionowej).

Klasa klimatyczna

Temperatura otoczenia

+10 ... +32 °C

+16 ... +32 °C

+18 ... +38 °C

Jeżeli temperatura otoczenia spadnie poniżej dolnej
wartości, temperatura wewnątrz urządzenia będzie
również spadała.

Jeżeli temperatura otoczenia będzie wyższa od górnej
granicy spowoduje to wydłużenie pracy sprężarki,
przerwanie automatycznego odmrażania, wzrost
temperatury wewnątrz urządzenia, a także wzrost zużycia
energii elektrycznej.

Model

ERD 1843

Pojemność brutto (w litrach)

Zamrażarka:

Chłodziarka: 138

Pojemność netto (w litrach)

Zamrażarka:

Chłodziarka: 136

Szerokość (mm)

496

Wysokość (mm)

1209

Głębokość (mm)

600

Zużycie energii

(kWh/24 h)

0,721

(kWh/rok)

263

Klasa efektywności energetycznej, zgodnie z
wymogami Unii Europejskiej

Zdolność zamrażania (kg/24 h)

Czas utrzymywania temperatury w przypadku
przerwy w dopływie prądu (w godzinach)

Moc (W)

Waga (kg)

Liczba sprężarek

Czyszczenie

Usunąć wszystkie taśmy klejące i inne elementy, które
zabezpieczają niektóre części wyposażenia przed
przesunięciem.

Urządzenie przemyć w środku letnią wodą i łagodnym
ręcznym płynem do zmywania naczyń. Należy używać
miękkiej szmatki.

Po oczyszczeniu urządzenie wytrzeć w środku do sucha.

Transport i rozpakowanie

Urządzenie jest dostarczane w oryginalnym
opakowaniu. Należy je przewozić w pozycji

pionowej.

Po każdorazowym przewożeniu urządzenia należy
odczekać z podłączeniem do zasilania elektrycznego
przynajmniej 2 godziny.

Rozpakować urządzenie i sprawdzić, czy nie jest
uszkodzone (zachować opakowanie) . Jeżeli sprzęt
posiada usterki należy je zgłosić w miejscu zakupu.

Dane techniczne

Instalacja urządzenia

azó

wki dla ins

alat

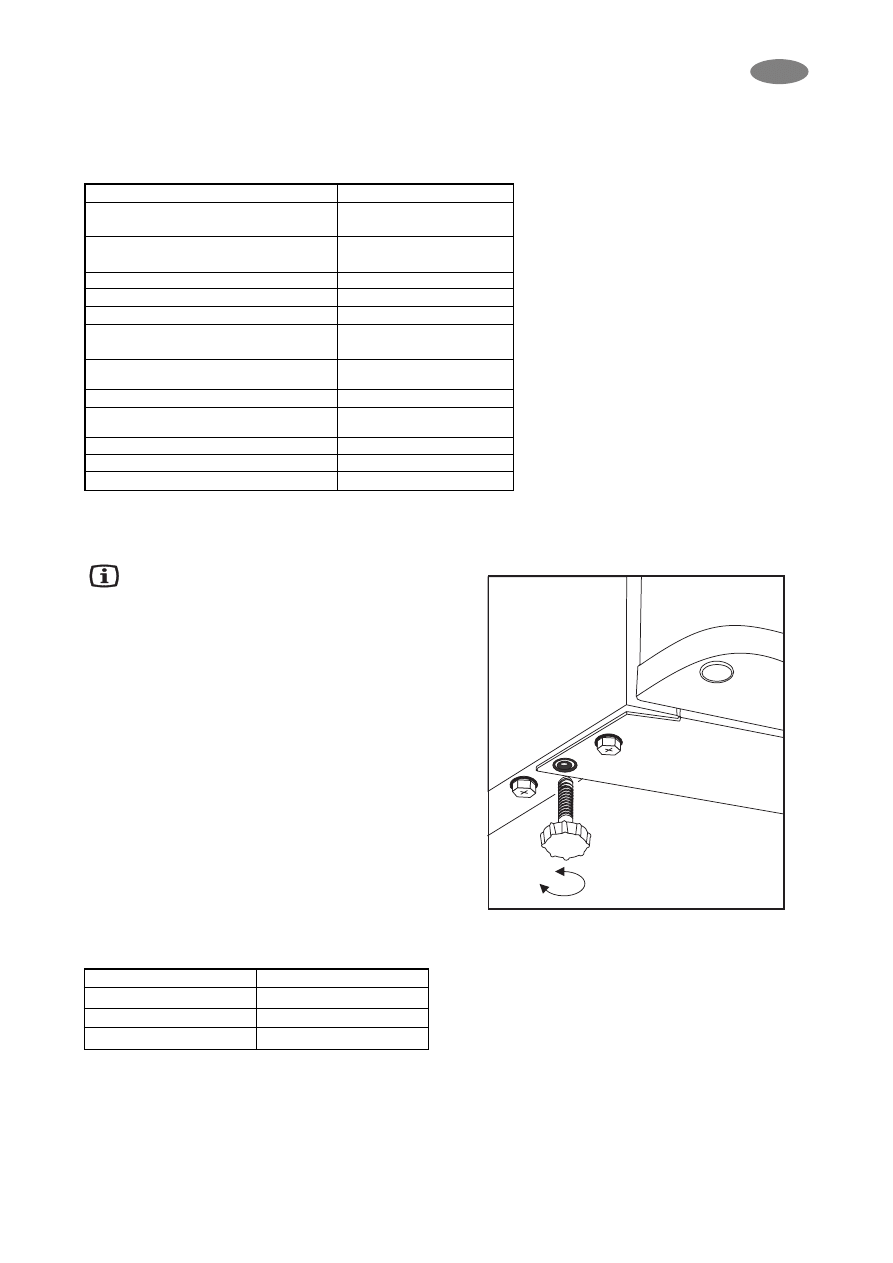

Urządzenie musi być prawidłowo wypoziomowane i
ustawione na stabilnym podłożu. Regulacji można
dokonać za pomocą dwóch nóżek nastawnych (1) w
przedniej dolnej części. Nóżki posiadają podkładki (2).

W torebce z częściami znajdują się również dwa
elementy dystansowe. Elementy te należy
zamocować w otworach w tylnej ściance urządzenia.
Proszę włożyć elementy dystansowe do otworów.
Proszę uważać, aby położenie strzałki (A)
odpowiadało rysunkowi, a następnie obracając go o
45° (tak, aby strzałka była w pozycji pionowej)
zamocować element dystansowy.

Nie ustawiać urządzenia w miejscach nasłonecznionych i
w pobliżu źródeł ciepła (grzejniki, kuchenki itp.).

Zmiana kierunku otwierania drzwi

Jeżeli miejsce ustawienia urządzenia wymaga zmiany
kierunku otwierania drzwi można je przełożyć na drugą
stronę.

Standardowo urządzenia maja drzwi otwierane na prawą
stronę.

Należy wykonać następujące czynności:

Wyjąć wtyczkę przewodu zasilającego z gniazdka.

Przechylić urządzenie do tyłu zwracając uwagę, aby
sprężarka nie dotykała podłogi. Zalecamy wykonanie
tych czynności przy pomocy drugiej osoby, która
będzie podtrzymywała urządzenie w bezpiecznej
pozycji.

Wyjąć delikatnie (np. za pomocą noża) zaślepki śrub
mocujących dolną osłonę cokołu. Zdjąć osłonę
poprzez odkręcenie dwóch podkładek (2 sztuki).

PR60

45°

Czasami takie ustawienie jest nieuniknione, należy wtedy
zachować następujące odległości:

3 cm od gazowej lub elektrycznej kuchenki (jeżeli
odległość jest jeszcze mniejsza, należy wstawić 0,51
cm płytę zatrzymującą ciepło.

30 cm od pieca olejowego.

Chłodziarkę należy dosunąć do ściany.

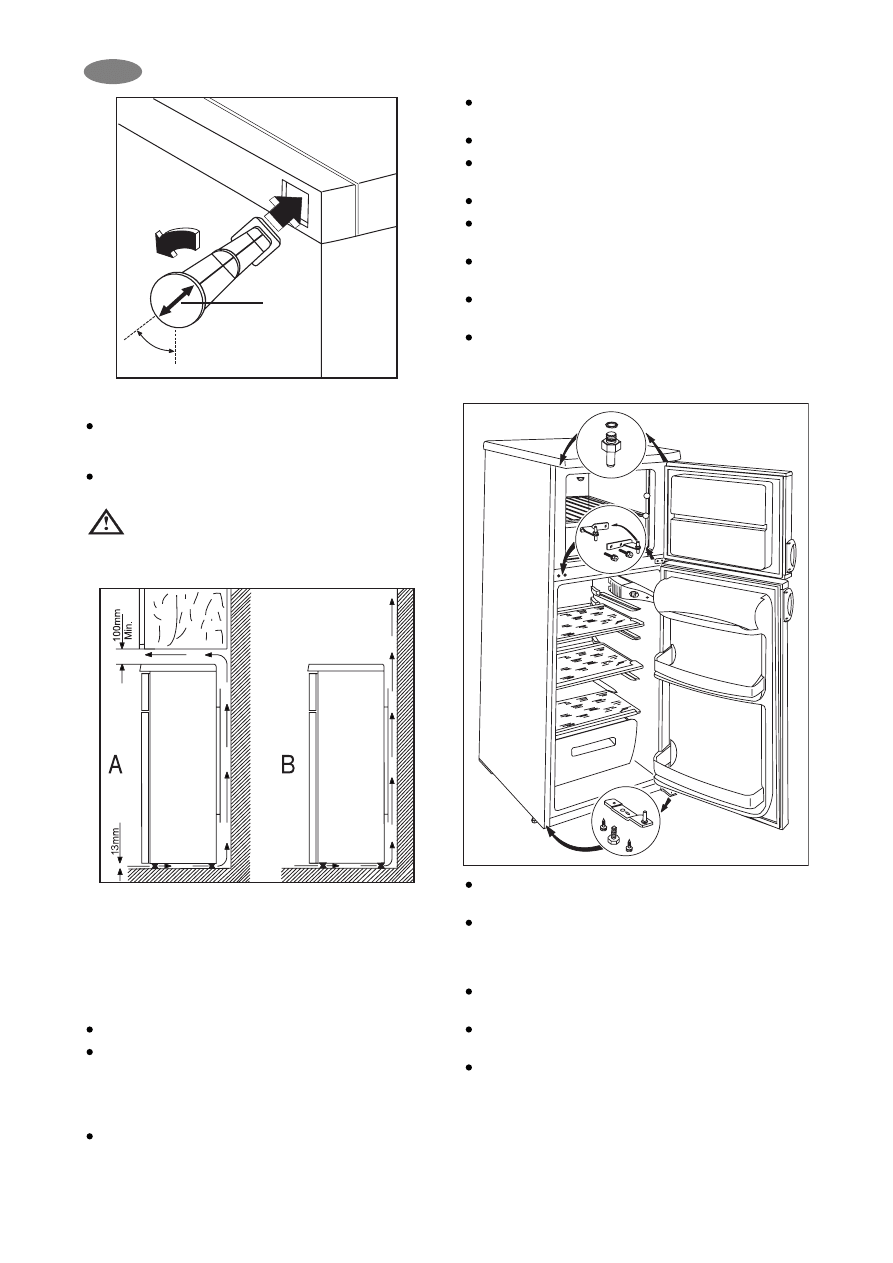

Podczas ustawiania chłodziarki należy zachować
minimalne odległości wskazane na rysunku:

A: ustawienie pod szafką
B: wolnostojąco

Zdemontować dolny zawias drzwi chłodziarki
odkręcając śruby (2 sztuki) oraz podkładki (2 sztuki).

Zdjąć drzwi chłodziarki, pociągając je lekko do dołu.

Zdemontować podwójny wspornik drzwi wykręcając
śruby (2 sztuki) i podkładki (2 sztuki).

Zdjąć drzwi zamrażarki, pociągając je lekko do dołu.

Odkręcić górny zawias drzwi zamrażarki i przykręcić
go po drugiej stronie.

Zdjąć zaślepki zawiasu drzwi z lewej strony i przełożyć
na drugą stronę.

Przyłożyć drzwi zamrażarki do miejsca, gdzie będzie
założony górny zawias.

Założyć podwójny zawias drzwi po lewej stronie
używając dwóch śrub (2 sztuki) i podkładek (2 sztuki).
Upewnić się, że krawędź drzwi zamrażarki jest ułożona
równolegle do krawędzi komory.

Przyłożyć drzwi chłodziarki do miejsca, w którym
będzie przymocowany zawias.

Przykręcić dolny zawias drzwi śrubami (2 sztuki) i
założyć podkładki (2 sztuki). Upewnić się, że krawędź
drzwi chłodziarki jest ułożona równolegle do krawędzi
komory.

Wyciągnąć zaślepkę osłony cokołu z kierunku strzałki
(1) i przełożyć ją na drugą stronę (2).

Założyć osłonę cokołu, przymocować nakrętki (2
sztuki) i włożyć zaślepki.

Ustawić urządzenie w wybranym miejscu,
wypoziomować i podłączyć do zasilania
elektrycznego.

Jeżeli nie chcą Państwo wykonywać powyżej opisanych
czynności we własnym zakresie, można poprosić o to
autoryzowany serwis (usługa będzie wykonana
odpłatnie).

abela czasu pr

echo

wyw

ania żywnoś

ci (1)

Czas i metoda przechowywania świeżej żywności w chłodziarce

Uwaga:

zwyczajowy czas przechowywania

możliwy czas przechowywania (dotyczy tylko świeżych produktów)

Artykuł żywnościowy

Czas przechowywania w dniach

Sposób pakowania

Świeże mięso

Ściśle przylegająca folia

Gotowane mięso

Przykryte talerzem

Pieczone mięso

Przykryte talerzem

Świeże, mielone mięso

Przykryte talerzem

Pieczone mięso mielone

Przykryte talerzem

Wędliny, kiełbasy

Folia, celofan, papier pergaminowy

Świeże ryby

Ściśle przylegająca folia

Gotowane ryby

Przykryte talerzem

Smażone ryby

Przykryte talerzem

Ryby z puszki

Przykryte talerzem

Świeży kurczak

Ściśle przylegająca folia

Pieczony kurczak

Przykryty talerzem

Świeża kura

Ściśle przylegająca folia

Gotowana kura

Przykryta talerzem

Świeża kaczka, gęś

Przykryta talerzem

Pieczona kaczka, gęś

Przykryta talerzem

Masło w zamkniętym opakowaniu

Opakowanie oryginalne

Masło w otwartym opakowaniu

Opakowanie oryginalne

Mleko w plastikowej torbie

Opakowanie oryginalne

Śmietana

Plastikowy kubełek

Ser żółty (twardy)

Ściśle przylegająca folia

Ser żółty (miękki)

Ściśle przylegająca folia

Twaróg

Ściśle przylegająca folia

Jaja

Szpinak, szczaw

Ściśle przylegająca folia

Zielony groszek, fasolka

Ściśle przylegająca folia

Grzyby

Ściśle przylegająca folia

Marchew, pietruszka itp.

Ściśle przylegająca folia

Strąk papryki

Ściśle przylegająca folia

Pomidory

Ściśle przylegająca folia

Kapusta

Ściśle przylegająca folia

Truskawki, maliny itp.

Ściśle przylegająca folia

Inne owoce

Ściśle przylegająca folia

Otwarte puszki z owocami

Przykryte talerzem

Ciasta z kremem

Przykryte talerzem

Podłączenie do zasilania elektrycznego

Parametry: napięcie zasilania 220-230 V AC (

częstotliwość 50 Hz;

Urządzenie musi być podłączone do gniazdka z
uziemieniem.

Urządzenie spełnia wymagania norm E.E.C.:

73/23 EEC z 19.02.73 (o niskich napięciach) wraz z
późniejszymi zmianami

89/336 EEC z 03.05.89 (kompatybilność
elektromagnetyczna) z późniejszymi zmianami.

Produkt

Komora świeżej żywności

**** - komora zamrażania

+2 - +7 °C

-18 °C

Warzywa:
Zielony groszek, fasolka, zestawy
warzywne, kukurydza itp.

1 dzień

12 miesięcy

Gotowane potrawy warzywne

1 dzień

12 miesięcy

Gotowane potrawy mięsne

1 dzień

16 miesięcy

Potrawy z ziemniaków i makaronu

1 dzień

12 miesięcy

Zupy

1 dzień

6 miesięcy

Owoce

1 dzień

12 miesięcy

Mięso:
Kurczak, gęś, kaczka,

5 miesięcy

filety, tuńczyk

1 dzień

6 miesięcy

Słodycze, lody

1 dzień

3 tygodnie

abela czasu pr

echo

wyw

ania żywnoś

ci (2)

Czas i metoda przechowywania mrożonek

anc

ja i ser

wis

Warunki gwarancji znajdują się na karcie gwarancyjnej,
którą otrzymali Państwo przy zakupie.

Bezzasadne wezwania serwisu w czasie trwania gwarancji
będą traktowane jako wizyty odpłatne.

Serwis i części zamienne

W przypadku konieczności wezwania technika należy
zgłosić usterkę w autoryzowanym zakładzie serwisowym,
najbliższym miejsca Państwa zamieszkania. Informacji o
telefonie i adresie serwisu można zasięgnąć w jednostkach
handlowych lub centrali firmy Electrolux.

Przy zgłoszeniu należy podać model i numer seryjny
sprzętu. Dane te znajdują się na tabliczce znamionowej
wewnątrz urządzenia, w jego dolnej części. Zalecamy
zanotowanie tych danych w instrukcji:

Model

Product no

Serial no

Data zakupu

Producent zastrzega sobie prawo wprowadzania zmian w urządzeniu bez wcześniejszego powiadomienia.
