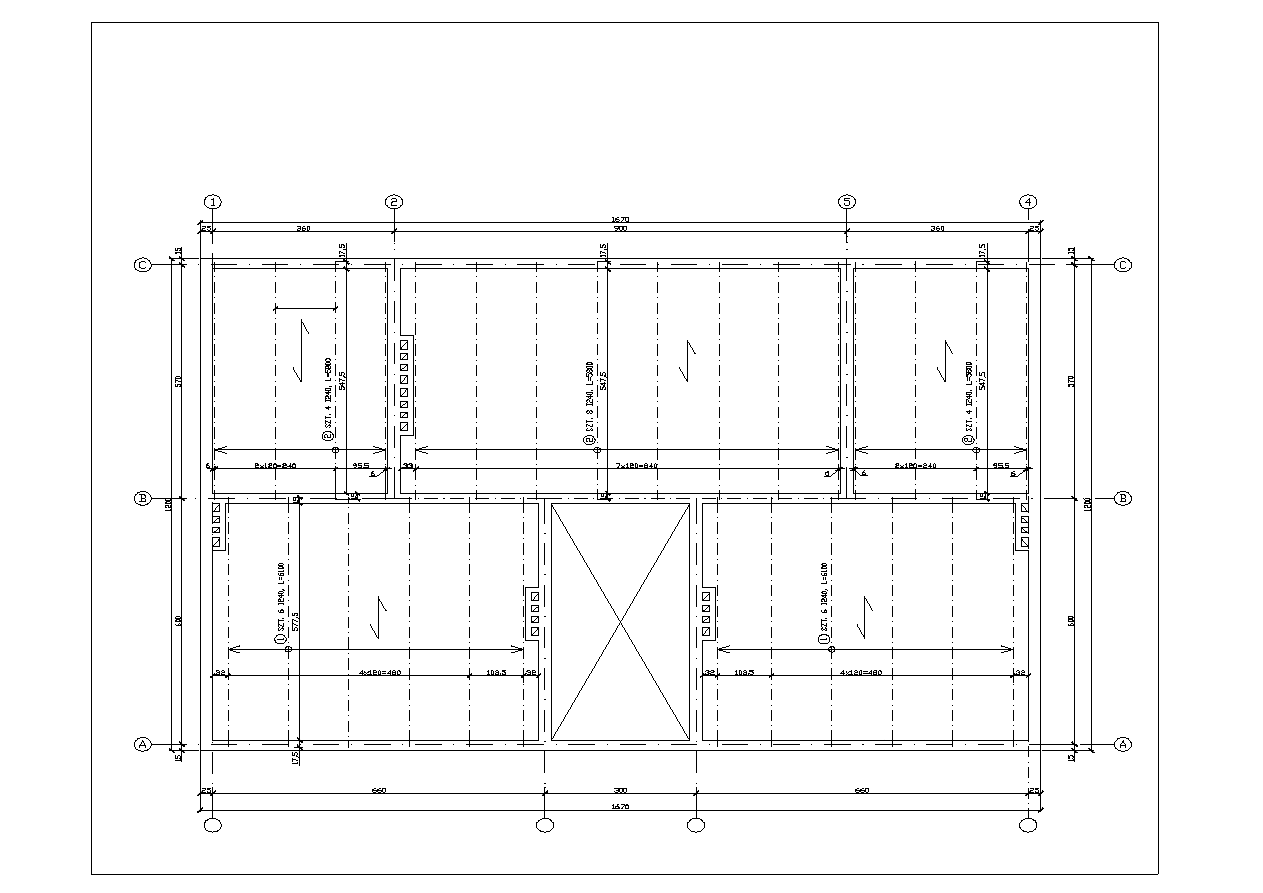

RZUT STROPU NA BELKACH STALOWYCH
Z PŁYTĄ STALO-CERAMICZNĄ TYPU KLEINA

1

3

4

6

a

TYNK

SIATKA RABITZA

BETON

BEDNARKA / PRĘT

Tynk cem.-wap.                              1,5cm

PŁYTA STALO-CERAMICZNA TYPU PÓŁCIĘŻKIEGO

B

B

Deska podłogowa                            3,2cm
Legary drewniane                           5x8cm
Polepa z tłucznia ceglanego lub keramzyt
Płyta Kleina typu półcięzkiego

PAPA

LEGAR DREWNIANY

BELKA STALOWA I240

POLEPA

DESKA PODŁOGOWA

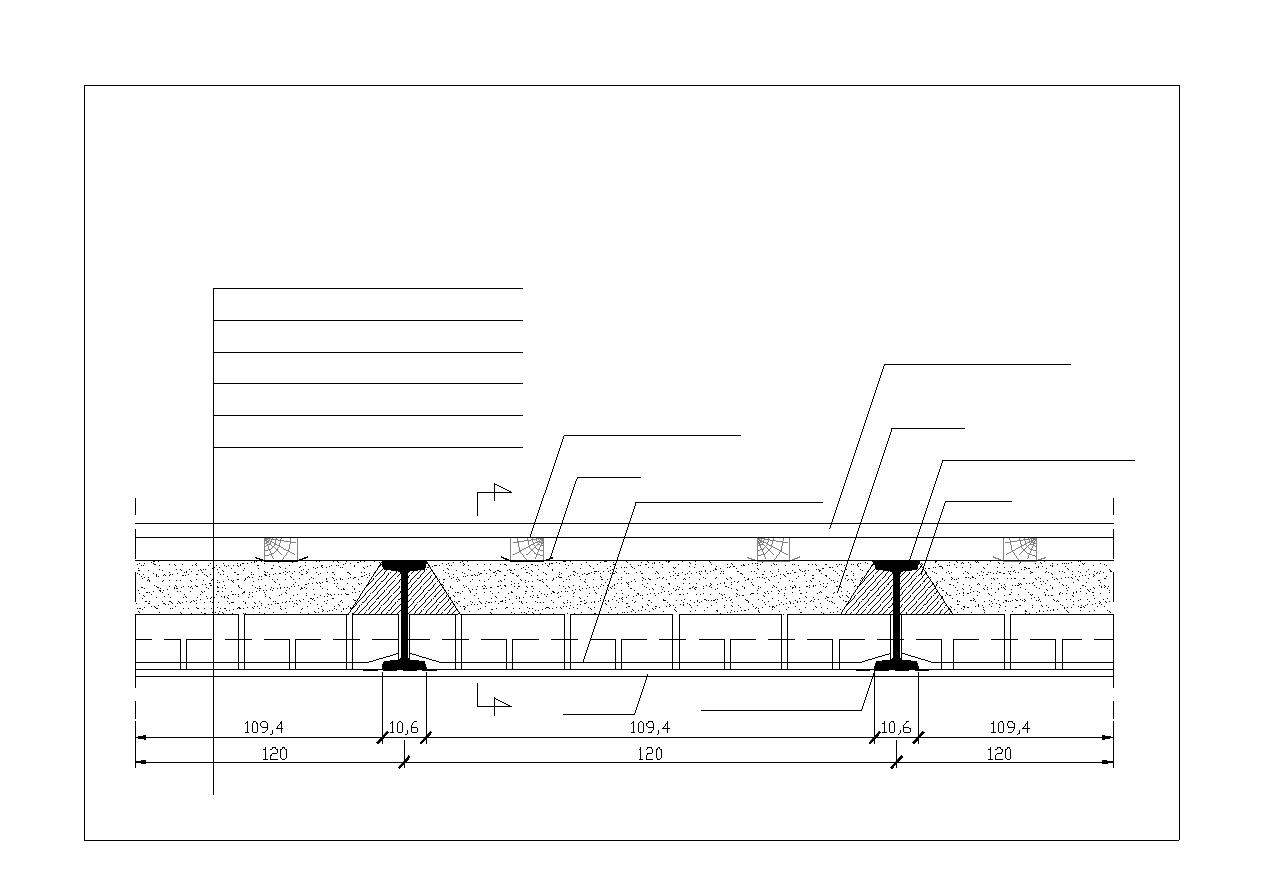

STROP KLEINA - PRZEKRÓJ POPRZECZNY

5 (SPOINA)

KOTWIENIE ZBROJENIA:
- W WIEŃCU
- PRĘT ZAKRZYWIONY
- LUB BEDNARKA ROZWARSTWIONA

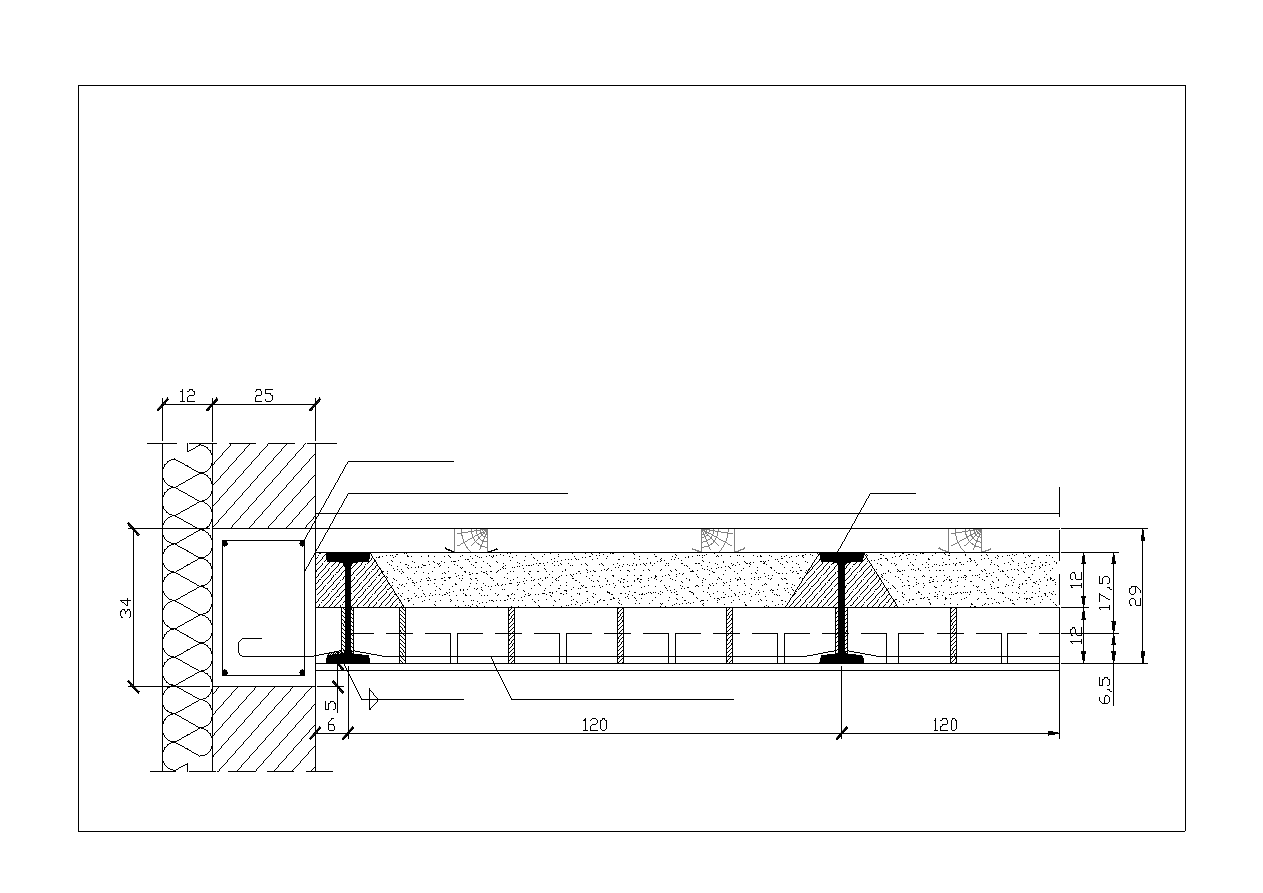

STROP KLEINA - KOTWIENIE BOCZNE

PŁYTA STALO-CERAMICZNA TYPU PÓŁCIĘŻKIEGO

PRĘTY-4O12

STRZEMIONA-O6 CO 30cm

PRĘT O8 LUB BEDNARKA 2x20

I240

3.5

GŁĘBOKOŚĆ OPARCIA BELKI:
- min 15cm
- max 15cm +h/3

PRĘT O10 ZAKRZYWIONY

LUB 3-4 WARSTWY CEGIEŁ NA
ZAPRAWIE CEMENTOWEJ

PODUSZKA BETONOWA 12 cm

PRĘTY-4O12

STRZEMIONA-O6 CO 30cm

I240

2xPŁASKOWNIK 5x40mm

PŁASKOWNIK 5x40mm

KOTWIENIE BELKI:
- KOTWIENIE ZEWNĘTZRNE (PRZY BRAKU WIEŃCA)
- KOTWIENIE WEWNĘTRZNE W WIEŃCU

OPARCIE  BELKI NA ŚCIANIE:
- W WIEŃCU (OBNIŻONYM)
- NA PODUSZCZE BETONOWEJ
- 3,4 WAWRSWTY CEGŁY

I240

PŁYTA STALO-CERAMICZNA TYPU PÓŁCIĘŻKIEGO

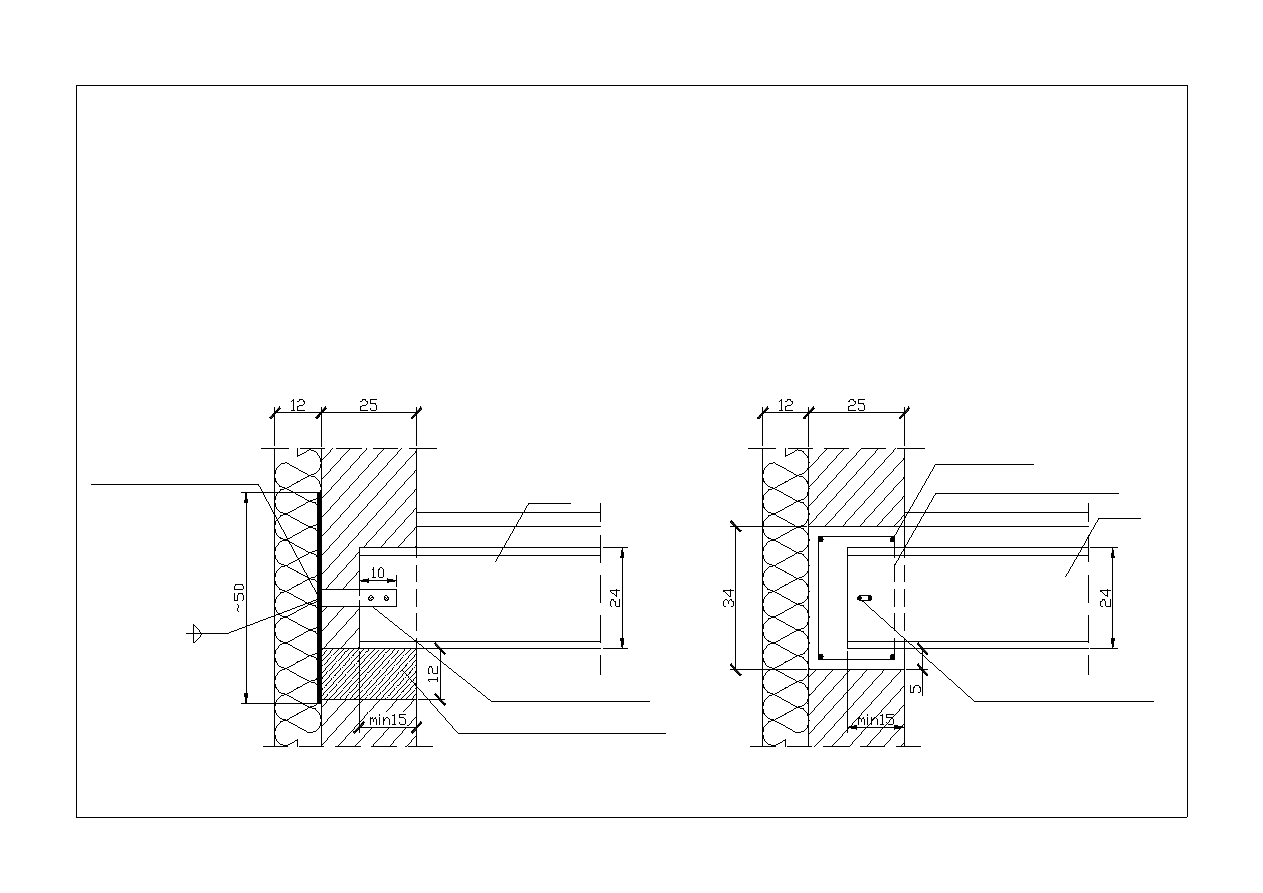

STROP KLEINA - KOTWIENIE CZOŁOWE

I240

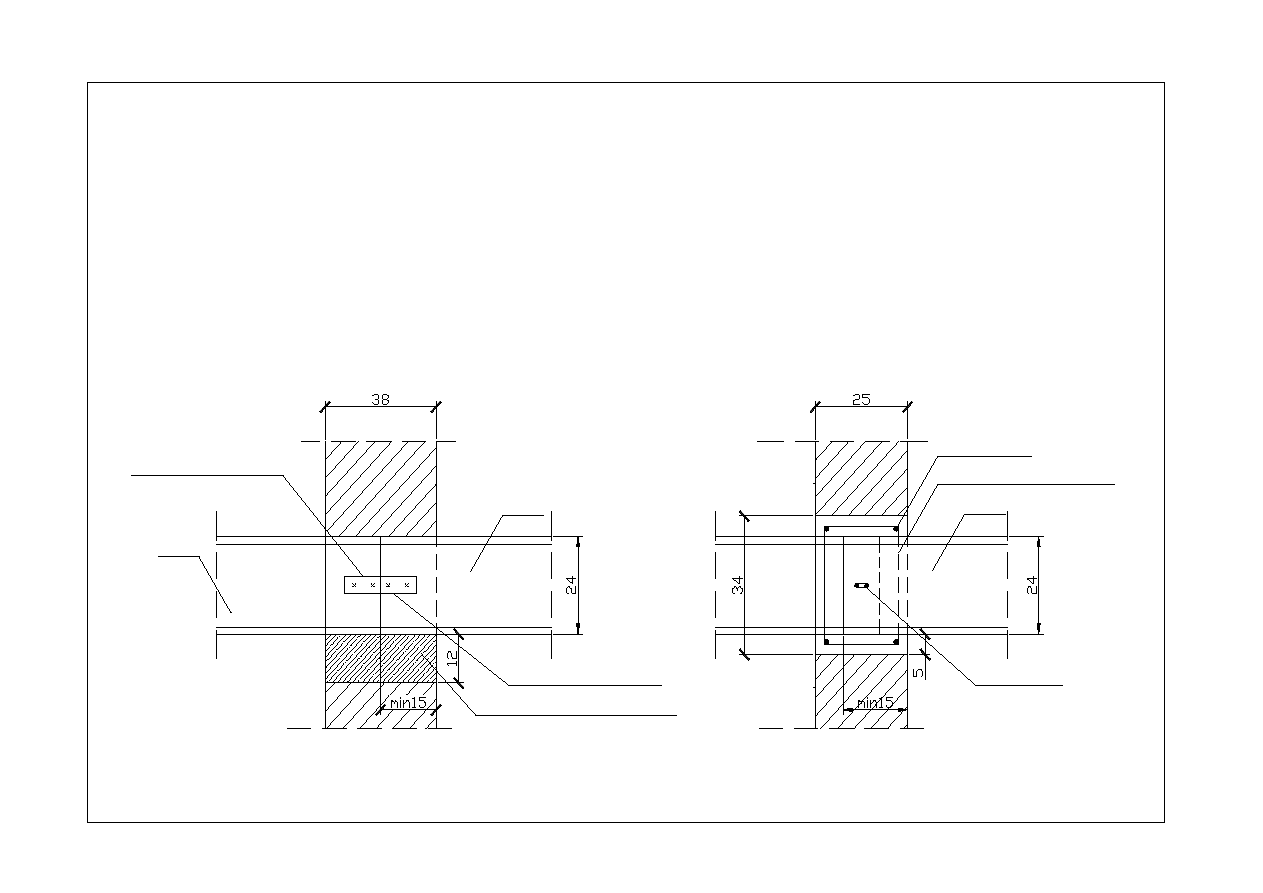

STROP KLEINA - OPARCIE NA ŚCIANIE WEWNĘTRZNEJ

I240

OPARCIE  BELKI NA ŚCIANIE:
- W WIEŃCU (OBNIŻONYM)
- NA PODUSZCZE BETONOWEJ
- 3,4 WAWRSWTY CEGŁY

KOTWIENIE BELEK
- t>30 , ŁĄCZENIE BELEK PŁASKOWNIKIEM
- t<30, KOTWIENIE PRĘTAMI

PŁASKOWNIK 5x40mm

PŁASKOWNIK 5x40mm

I240

STRZEMIONA-O6 CO 30cm

PRĘTY-4O12

PODUSZKA BETONOWA 12 cm
LUB 3-4 WARSTWY CEGIEŁ NA
ZAPRAWIE CEMENTOWEJ

2xPRĘT O10

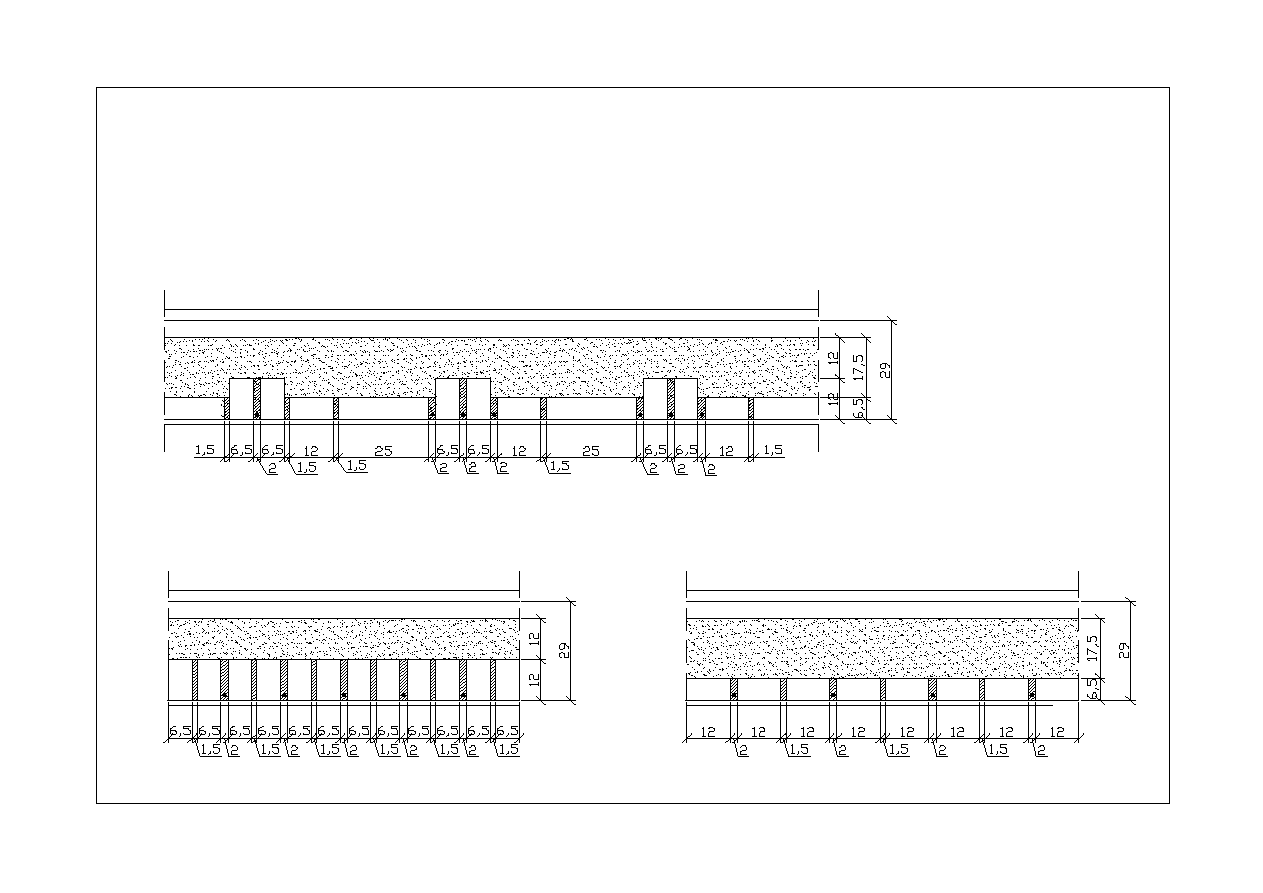

PŁYTA STALO-CERAMICZNA TYPU LEKKIEGO

PŁYTA STALO-CERAMICZNA TYPU CIĘŻKIEGO

PŁYTA STALO-CERAMICZNA TYPU PÓŁCIĘŻKIEGO

PŁYTA STALO-CERAMICZNA KLEINA

RODZAJE PŁYT:
- TYPU LEKKIEGO
- TYPU PÓŁCIĘŻKIEGO
- TYPU CIĘŻKIEGO
