Konspekt zajęć z podstaw FLUENTa
Tworzenie prostej siatki.

1.

Krótki opis programu GAMBIT
Menu główne (górny pasek). Od lewej strony mamy przyciski:
- File - umożliwia

a.

zapisywanie i odczytywanie plików programu GAMBIT (z rozszerzeniem .dbs),

b.

uruchamianie plików komend – wykorzystywane w większych, złożonych
projektach – nie będziemy się tym zajmowali na tych zajęciach,

c.

importu geometrii lub siatek z innych programów graficznych (CAD)

d.

eksportu w typowych formatach wymiany plików CAD

e.

eksportu do programu FLUENT

– to nas najbardziej interesuje

- Edit – edytowanie podstawowych parametrów pliku takich jak tytuł, domyślne
ustawienia wyświetlania geometrii itp.
- Solver – wybór programu, do którego będzie wyeksportowana siatka i w którym
przeprowadzamy obliczenia. Na zajęciach będziemy zawsze wybierali opcję
„FLUENT 5/6”.

W prawym, górnym rogu widoczne są dwa ciągi ikon.
Górny (Operation) – wybór struktury, na której wykonujemy działania – od lewej:
geometria (tworzenie geometrii), siatka (tworzenie siatki), określanie typów warunków
brzegowych i diagnostyka siatki (tworzenie nowych układów odniesienia)
Dolny – dopasowanie do wielkości okna, wybór rzutowania, sposób wyświetlania itp.

2.

Tworzenie prostej geometrii – prostokąt o wymiarach 0,1 m x 0,1 m.

Istnieją dwa sposoby tworzenia geometrii w programie GAMBIT. Pierwsza z nich polega

na budowaniu od podstaw, od punktów do powierzchni (brył) (punkty → odcinki, łuki →
powierzchnie → (bryły)), druga na bezpośrednim tworzeniu brył i ewentualnych operacjach
boolowskich na nich.

Obie metodologie opisane są w kolejnych przykładach. W zależności od potrzeb można je

łączyć.

Wariant a

a) Punkty:

geometry

→ vertex

→ create vertex

Należy wprowadzić z klawiatury współrzędne punktów w układzie odniesienia

globalnym, za każdym razem po wpisaniu współrzędnych naciskamy przycisk Apply:

(0, 0, 0) → Apply
(0.1, 0, 0) → Apply

kropka jest separatorem dziesiętnym!

(0, 0. 1, 0) → Apply
(0.1, 0.1, 0) → Apply

______________________________________________________________________________________________
Laboratorium Metody Numeryczne w Wymianie Ciepła, Wydział Mechaniczny Energetyki i Lotnictwa, PW
Mirosław Seredyński,

[e-mail]

Piotr Łapka,

[e-mail]

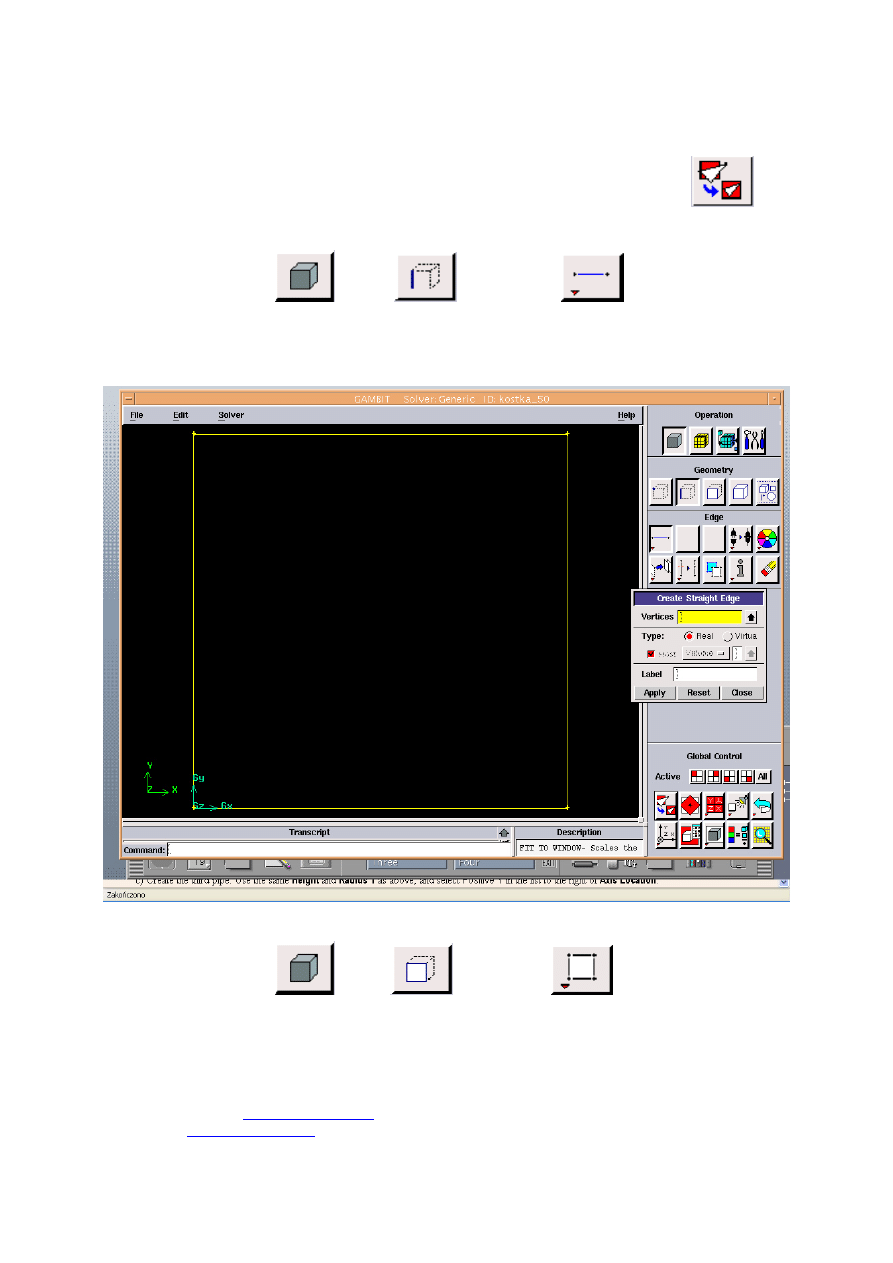

Dopasowujemy zakres wyświetlanych punktów do rozmiaru ekranu:

b) Odcinki łączące punkty.

geometry

→edge

→ create edge

Nowe odcinki otrzymuje się zaznaczając po 2 punkty (SHIFT + lewy klawisz

myszy) i naciskając przycisk Apply (lub SHIFT + prawy klawisz myszy (PKM)).

Zaznaczane punkty podświetlone są na czerwono, po zaznaczeniu kolejnych – na

pomarańczowo.

c) Powierzchnia w oparciu o odcinki.

geometry

→

face

→ form face

______________________________________________________________________________________________
Laboratorium Metody Numeryczne w Wymianie Ciepła, Wydział Mechaniczny Energetyki i Lotnictwa, PW
Mirosław Seredyński,

[e-mail]

Piotr Łapka,

[e-mail]

Należy zaznaczyć (SHIFT + LKM) cztery odcinki tworzące kostkę, zostaną

podświetlone kolorem czerwonym / pomarańczowym, po czym nacisnąć przycisk
Apply. Powierzchnia oznaczona jest kolorem seledynowym.

d) Zapisanie efektów pracy do pliku: File → Save.

Wariant b – bezpośrednie utworzenie brył.

3.

Wybór solvera (programu, do którego siatka będzie wyeksportowana)

Solver → Fluent 5/6

4.

Siatka objętości kontrolnych (2D).

Podział odcinków

mesh

→ edge

•

Zaznaczyć krawędź (SHIFT + LKM)

•

Przycisk interval size zamienić na interval count (SHIFT + LKM, PKM), wpisać w
sąsiednim oknie 40.

•

Ustawienie zagęszczenia w pobliżu ścianek:

a.

Grading type – yes

b.

Grading type – First Last Ratio (SHIFT + LKM, PKM)

c.

Double sided – yes

d.

Wpisać z klawiatury w pola Ratio 1 i Ratio 2 wartości 2. (na ekranie pokazane
jest, jak będzie wyglądała siatka w pobliżu ścianek. Jeśli zagęszczenie
występuje w środku nacisnąć przycisk invert)

•

Dzielenie odcinka zakończyć przyciskiem Apply

•

Powyższe czynności powtórzyć dla pozostałych trzech odcinków, pamiętając o tym,
ż

e siatka powinna być zagęszczona w pobliżu ścianek.

Siatka powierzchniowa

mesh

→ face

→ mesh faces

•

Zaznaczyć powierzchnię (SHIFT + LKM)

•

Elements: quad (elementy czworokątne)

•

Type: map (siatka strukturalna)

•

Apply

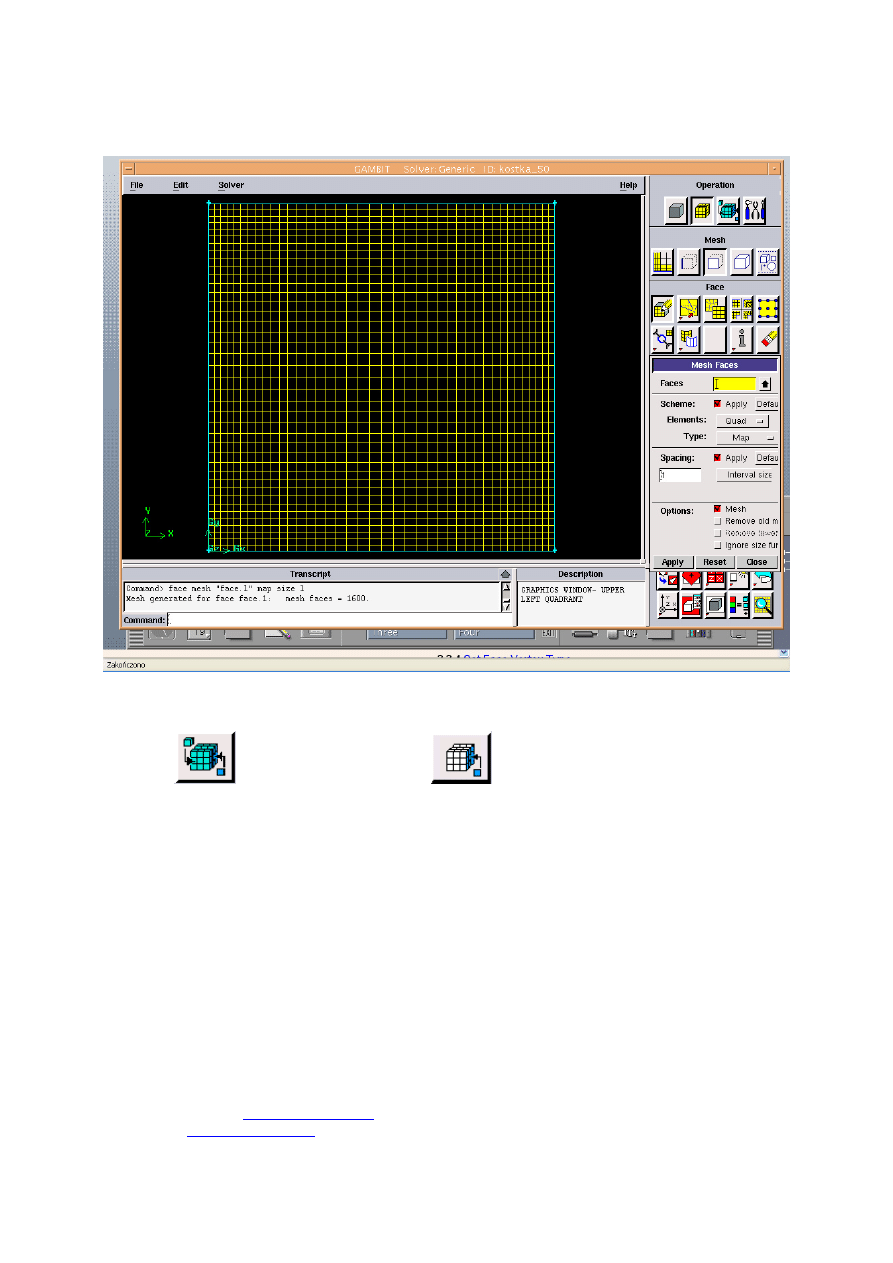

Efekt jest następujący:

______________________________________________________________________________________________
Laboratorium Metody Numeryczne w Wymianie Ciepła, Wydział Mechaniczny Energetyki i Lotnictwa, PW
Mirosław Seredyński,

[e-mail]

Piotr Łapka,

[e-mail]

5.

Zdefiniowanie typów warunków brzegowych i obszarów

Warunki brzegowe

zones

→ specify boundary types

Ś

cianka po lewej stronie:

•

Action: add

•

Name: sc_lewa (dowolna, unikalna nazwa wprowadzona z klawiatury, każdy element
brzegu musi mieć inną nazwę bez spacji i polskich liter)

•

Type: wall (warunek brzegowy typu „ścianka” odpowiedni dla warunków
brzegowych 1, 2, i 3 rodzaju w zagadnieniu przewodzenia ciepła oraz ścianki obszaru
w przypadku konwekcji)

•

Entity: edges (SHIFT + PKM, LKM)

•

Apply

Podobnie ustalić warunek brzegowy dla pozostałych trzech ścianek.

Obszary:

______________________________________________________________________________________________
Laboratorium Metody Numeryczne w Wymianie Ciepła, Wydział Mechaniczny Energetyki i Lotnictwa, PW
Mirosław Seredyński,

[e-mail]

Piotr Łapka,

[e-mail]

zones

→ specify continuum types

•

Action: add

•

Name: wnetrze

•

Type: fluid

•

Entity: faces

•

Apply

6.

Zapisanie pliku.

7.

Wyeksportowanie siatki.

File → Export → Mesh

Należy wybrać folder, w którym zostanie zapisana siatka oraz zaznaczyć, że siatka jest
dwuwymiarowa (export 2D mesh: yes).
Jeśli siatka zostanie zapisana poprawnie w oknie pojawi się napis „Mesh was successfully
written to ....”.

8.

Zamknięcie sesji programu GAMBIT

®

File → Exit
