C5 (X7) D6AG010HP0 1 02 10 2009 Demontaż Montaż Wiązka tylna

background image

3/1/2015

C5 (X7) ­ D6AG010HP0 ­ 1 ­ 02/10/2009 ­ Demontaż ­ Montaż : Wiązka tylna

http://service.citroen.com/docapv/affiche.do?ref=D6AG010HP0&refaff=D6AG010HP0&typeDoc=2&idFct=FCT0306

1/2

DEMONTAŻ - MONTAŻ : WIĄZKA TYLNA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

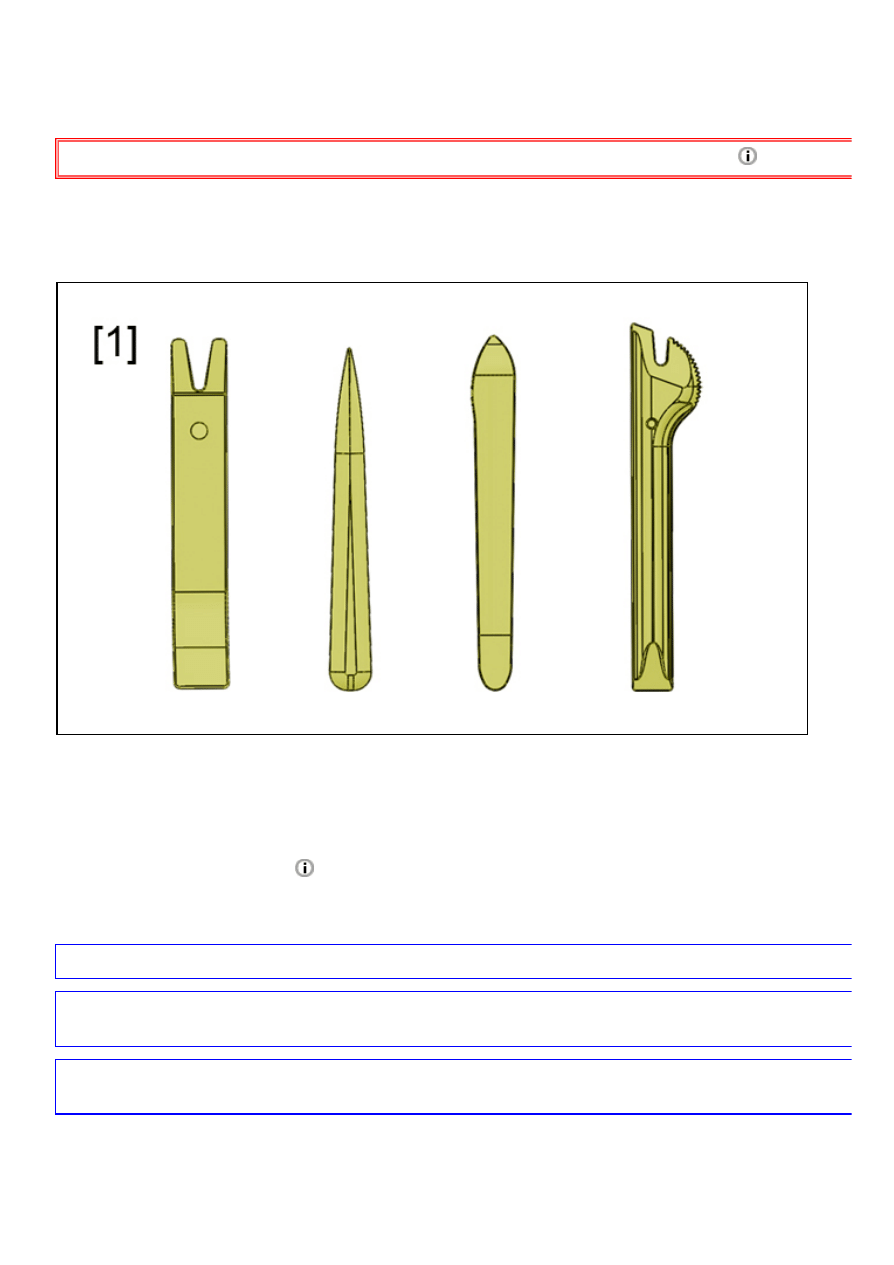

Rysunek : E5AP30WD

[1] Narzędzia do zdejmowania wykładziny (-).1350-ZZ.

2. Operacje wstępne

Odłączyć akumulator .

Zdemontować tylny zderzak

.

3. Demontaż

UWAGA : Przed demontażem : Zaznaczyć przebieg wiązki przewodów elektrycznych .

UWAGA : Odblokować konektory przed rozłączeniem. Podczas podłączania przestrzegać właściwego przebiegu i
mocowania wiązek elektrycznych.

UWAGA : Odłączać konektory bez ciągnięcia za wiązki i konektory (Ciągnięcie za wiązki elektryczne jest
niedopuszczalne).

background image

3/1/2015

C5 (X7) ­ D6AG010HP0 ­ 1 ­ 02/10/2009 ­ Demontaż ­ Montaż : Wiązka tylna

http://service.citroen.com/docapv/affiche.do?ref=D6AG010HP0&refaff=D6AG010HP0&typeDoc=2&idFct=FCT0306

2/2

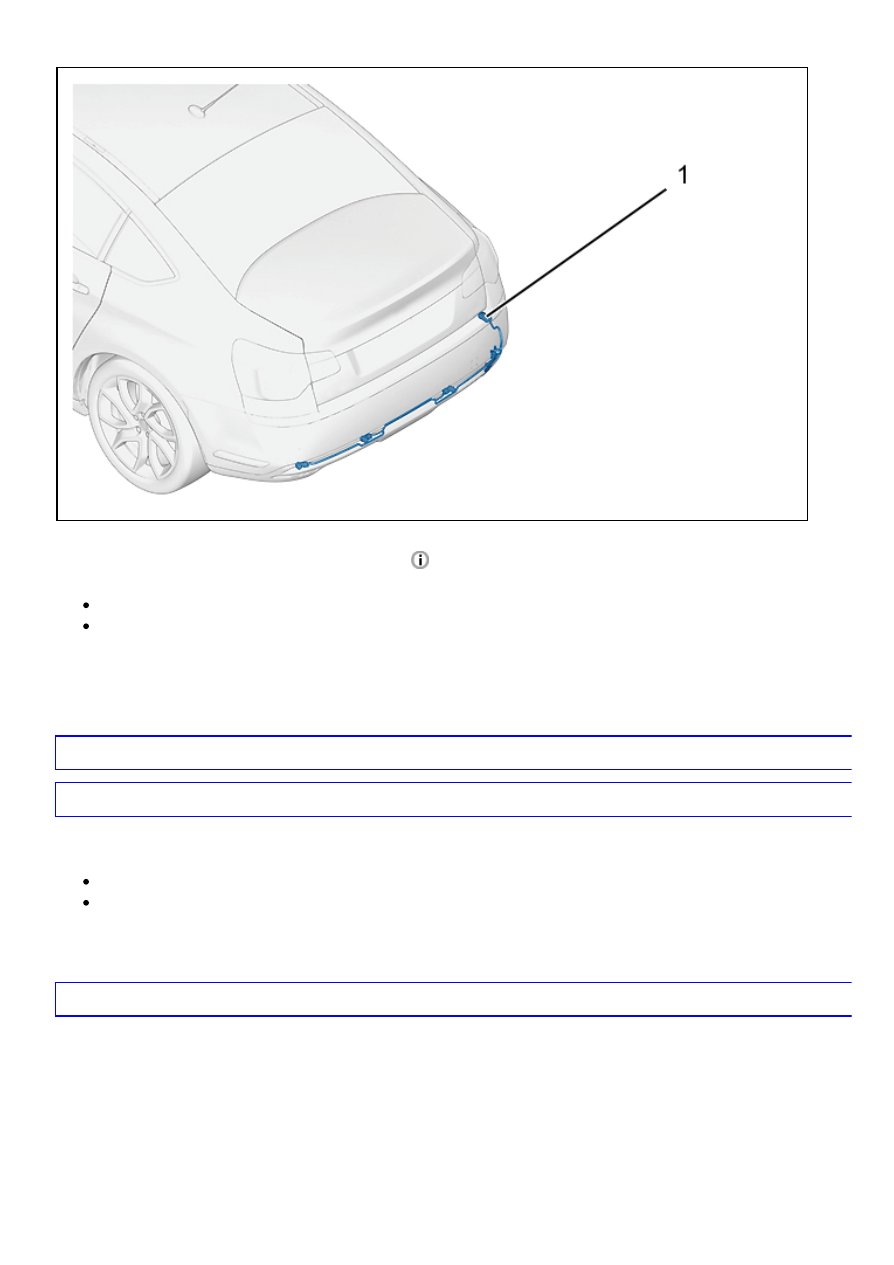

Rysunek : D6AM01CD

Rozłączyć :

Złącza czujników zbliżeniowych

(Zderzaki tylne).

Zwolnić zatrzaski :

spinki (Wiązka elektryczna (1))
Opaski mocujące wiązkę elektryczną (1)

Zdemontować wiązkę elektryczną (1).

4. Montaż

UWAGA : Wymieniać systematycznie : Opaski mocujące wiazkę elektryczną ; Uszkodzone zatrzaski.

UWAGA : Zamontować wiązkę (1) zgodnie z jej przebiegiem, odnotowanym przed demontażem.

Zamontować : Wiązka elektryczna (1).
Zacisnąć :

spinki (Wiązka elektryczna (1))
Opaski mocujące wiązkę elektryczną (1)

Podłączyć złącza (Wiązka elektryczna (1)).
Wykonywać czynności w kolejności odwrotnej do demontażu.

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
Sprawdzić działanie osprzętu elektrycznego.
