MOMENTY DOKRĘCANIA : MECHANICZNA SKRZYNKA BIEGÓW TYPU BE4

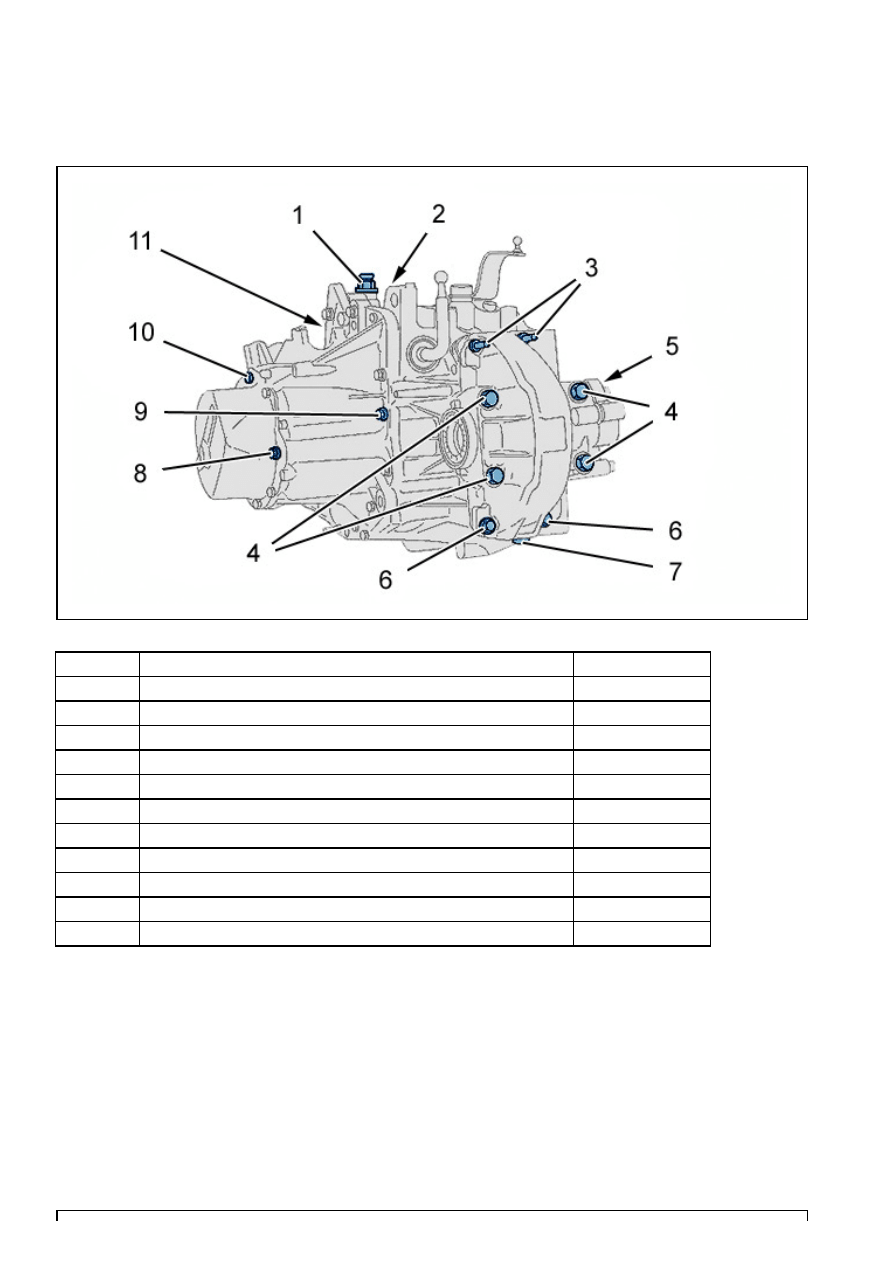

Rysunek : B2CP4KXD

Oznaczenie Oznaczenie

Moment dokręcania

(1)

Otwór odpowietrzający

1,5 daNm

(2)

Nakrętka mocująca ramię wahliwe wstecznego biegu

4,5 daNm

(3)

Nakrętka mocująca obudowę mechanizmu różnicowego

1,5 daNm

(4)

Śruba mocująca (Ø M10) (Obudowa mechanizmu różnicowego ) 4 daNm

(5)

Wspornik przekładni tachometrycznej

1,5 daNm

(6)

Śruba mocująca (Ø M7) (Obudowa mechanizmu różnicowego ) 1,5 daNm

(7)

korek spustowy

3,5 daNm

(8)

Korek kontrolny poziomu oleju

2,2 daNm

(9)

śruba - obudowa skrzyni biegów - obudowa sprzęgła

1,5 daNm

(10)

Śruba mocująca obudowę 5-go biegu

1,5 daNm

(11)

Zestyk wstecznego biegu

2,5 daNm

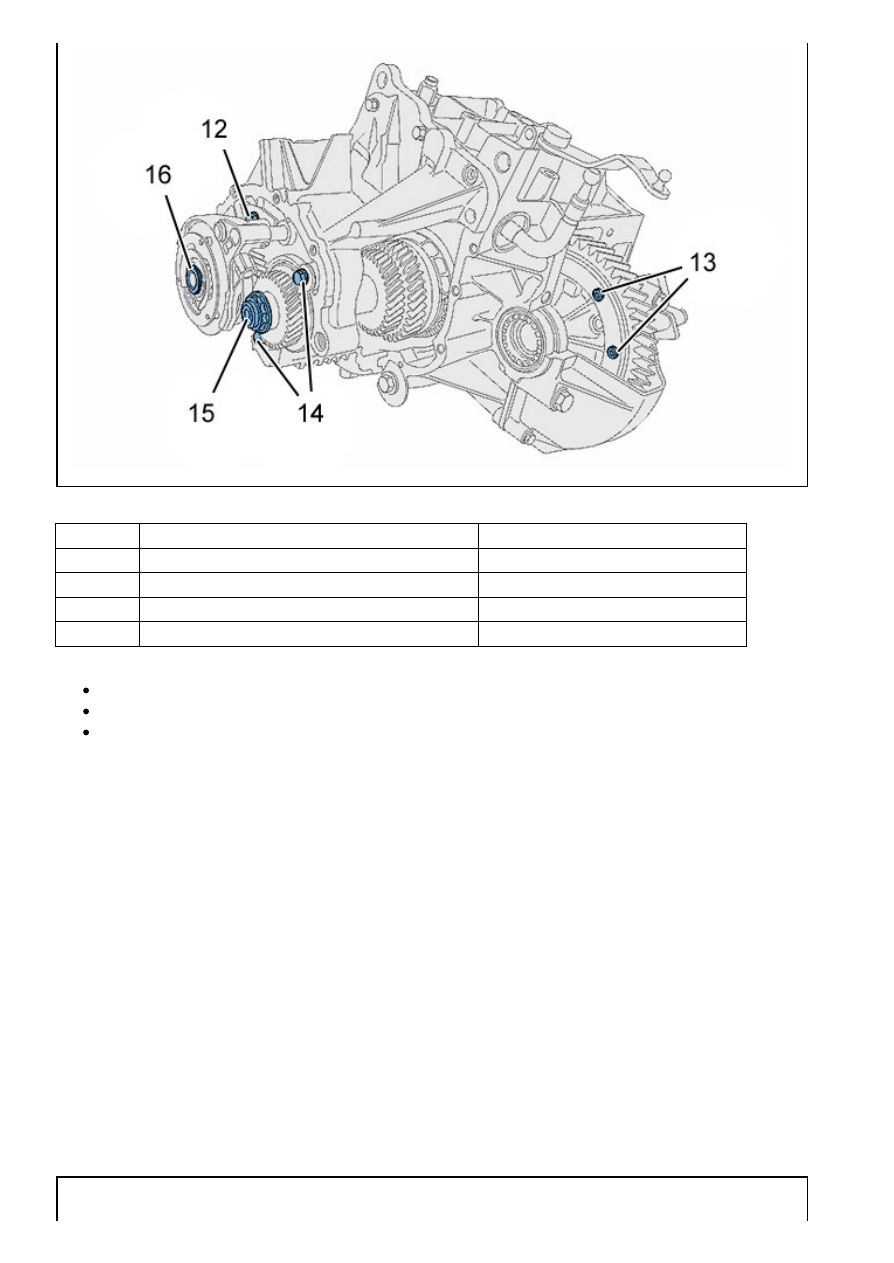

Rysunek : B2CP4KYD

Oznaczenie Oznaczenie

Moment dokręcania

(12)

Śruba blokująca wałka widełek

1,5 daNm

(13)

śruba koła talerzowego mechanizmu różnicowego 3 daNm + Dokręcanie kątowe o kąt 35°

(14)

Śruba blokująca łóżysko

1,5 daNm

(15)

nakrętka wałka zdawczego

6,5 daNm

Sposób dokręcania nakrętki (16) / Wałek sprzęgłowy :

Dokręcanie momentem 10 daNm
Odkręcić nakrętkę (16) o 1/4 obrót
Końcowe dokręcenie momentem 10 daNm

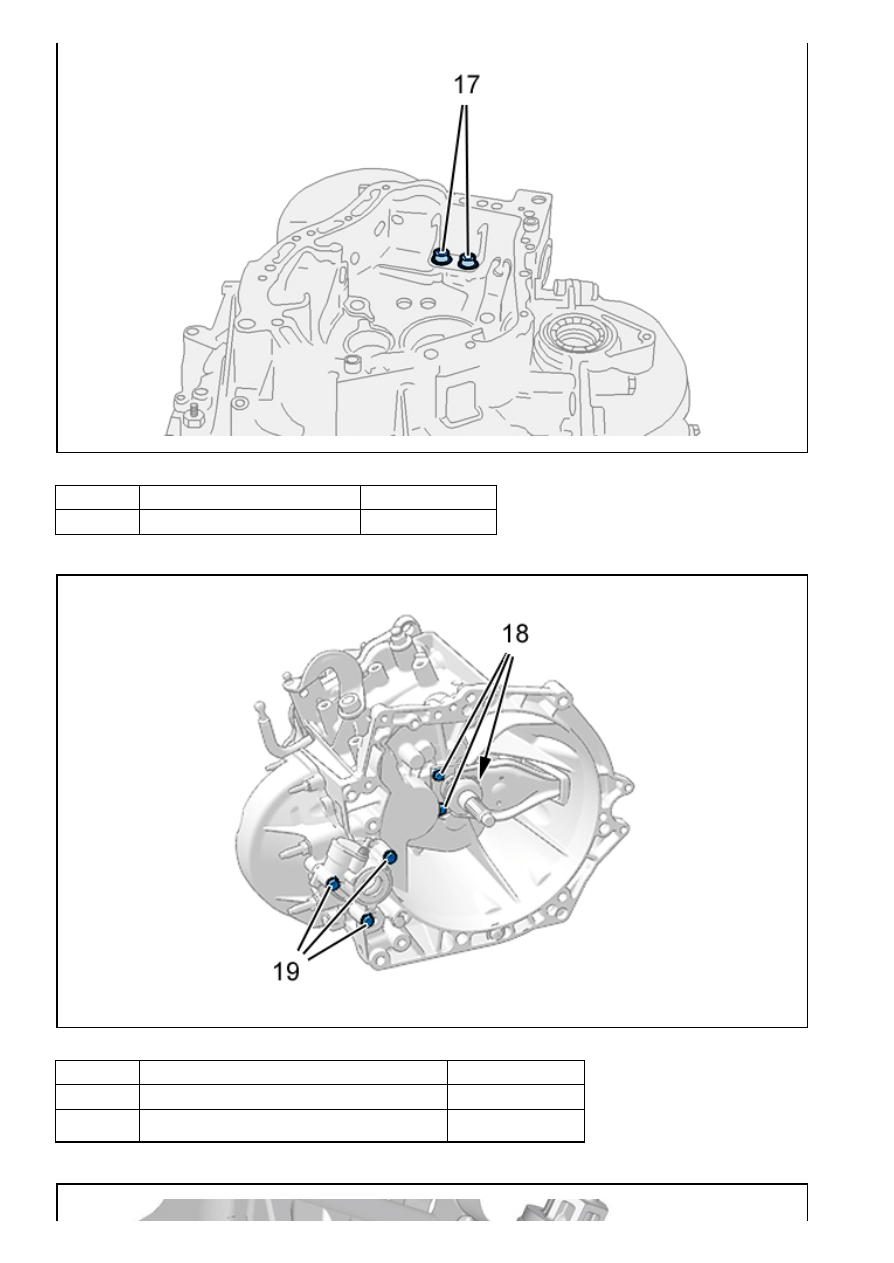

Rysunek : B2CP4KQD

Oznaczenie Oznaczenie

Moment dokręcania

(17)

Śruba wspornika zmiany biegów 1,5 daNm

Rysunek : B2CP4KRD

Oznaczenie Oznaczenie

Moment dokręcania

(18)

Śruba prowadnicy łożyska wyciskowego

1,5 daNm

(19)

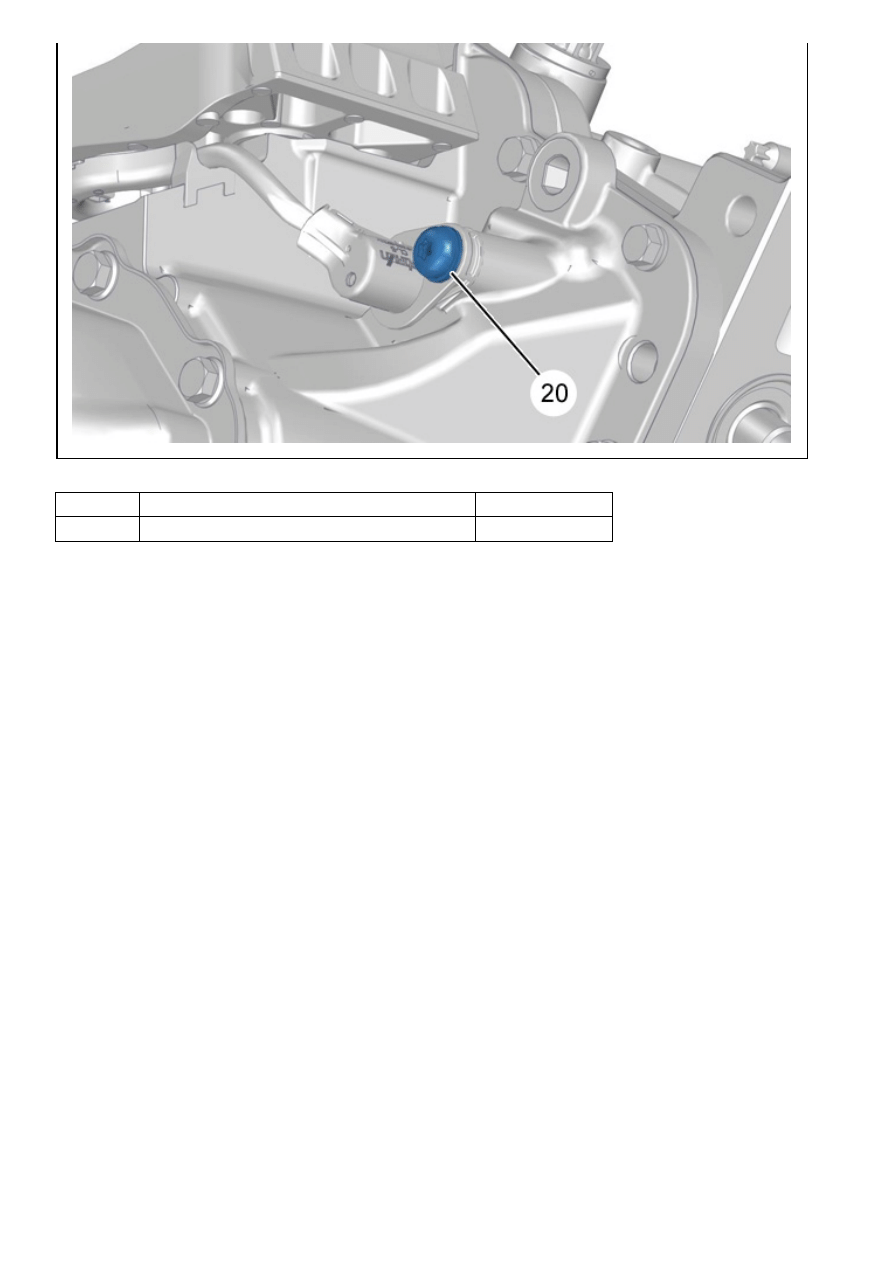

Śruba mocująca przekładnię tachometryczną 1,5 daNm
