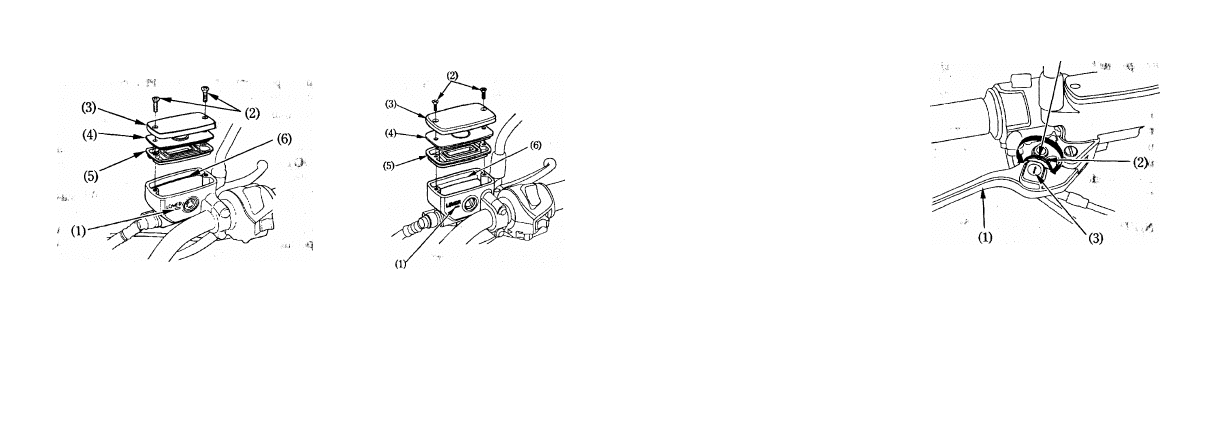

CB750F2
(1) Wskaźnik dolnego poziomu

(2) Śruby
(3) Pokrywa zbiorniczka
(4) Płytka membrany

(5) Membrana
(6) Górny poziom płynu

CB600F
(1) Wskaźnik dolnego poziomu

(2) Śruby
(3) Pokrywa zbiorniczka

(4) Płytka membrany
(5) Membrana
(6) Górny poziom płynu

20

Hornet
Dźwignia hamulca:

Odległość pomiędzy dźwignią hamulca (1)

a manetką gazu może być regulowana za pomo-
cą śruby regulacyjnej (2).

• ustaw nacięcie (4) śruby regulacyjnej(2)

zgodnie ze strzałką (3) na dźwigni ha-

(4)

mulca (1).

i

(1) Dźwignia hamulca
(2) Śruba regulacyjna
(3) Strzałka
(4) Nacięcie

21
