Nadawanie adresu IP na interfejsy

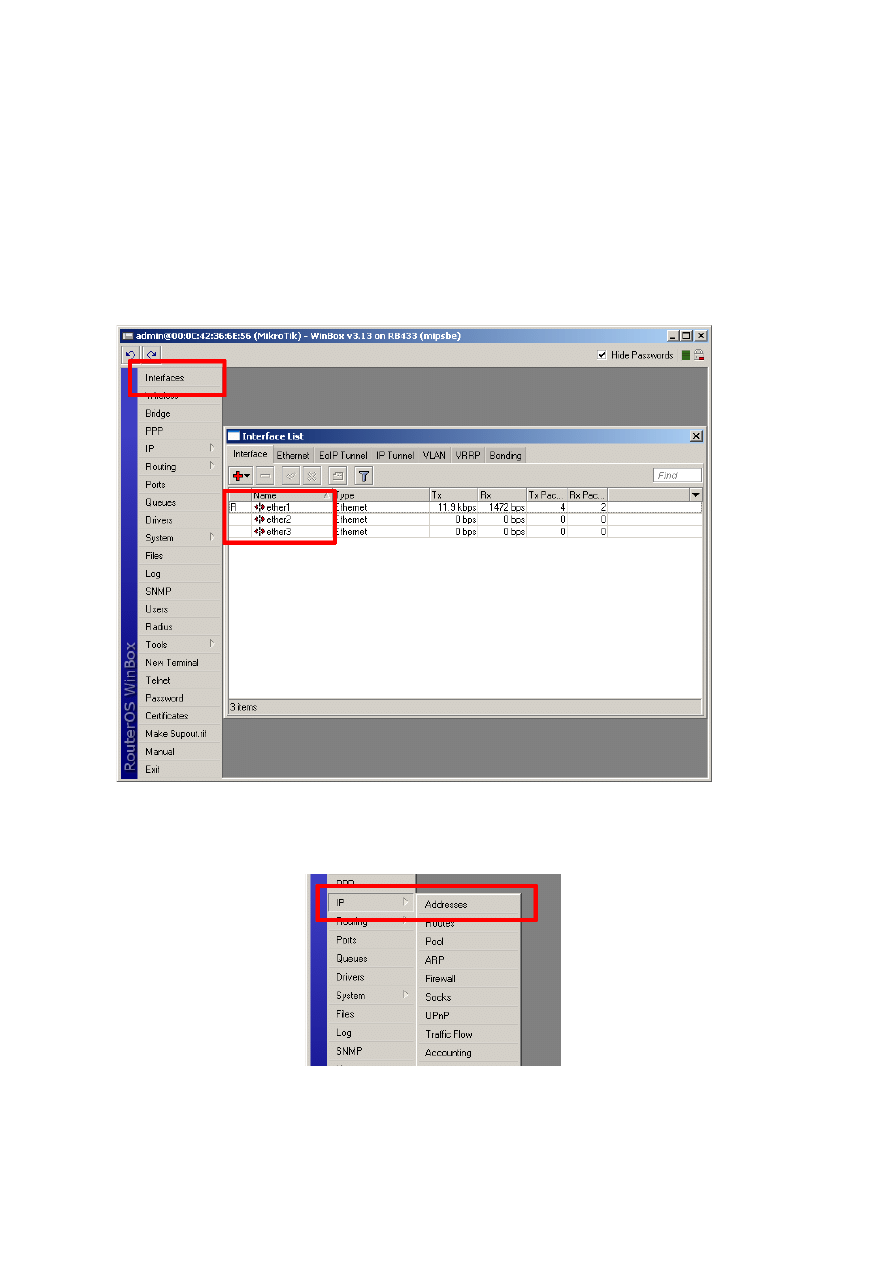

1) Łączymy się do MikroTika za pomocą winboxa. Aby zobaczyć jakie mamy dostępne interfejsy z
menu bocznego wybieramy Interfaces, w Naszym przypadku widzimy ether1, ether2, ether3 i na
tym właśnie interfejsom będziemy mogli nadać adres(y) IP.

2) Aby nadać adres IP wybieramy z menu bocznego: IP Addresses

→

Wszelkie materiały, informacje, pliki, rysunki, zdjęcia itp. dostępne w tym dokumencie nie mogą być publikowane i redystrybuowane bez pisemnej zgody Copyright © F.H.U. „Pi” Piotr
Lewandowski, Czerniewice ul. Choceńska 14, 87-850 Choceń, NIP: 888-282-78-39, Regon: 340332256. Wszelkie prawa zastrzeżone. Materiał ten jest ograniczony prawami autorskimi

oraz innymi prawami i nie może być kopiowany, publikowany i rozprowadzany w żadnej formie.

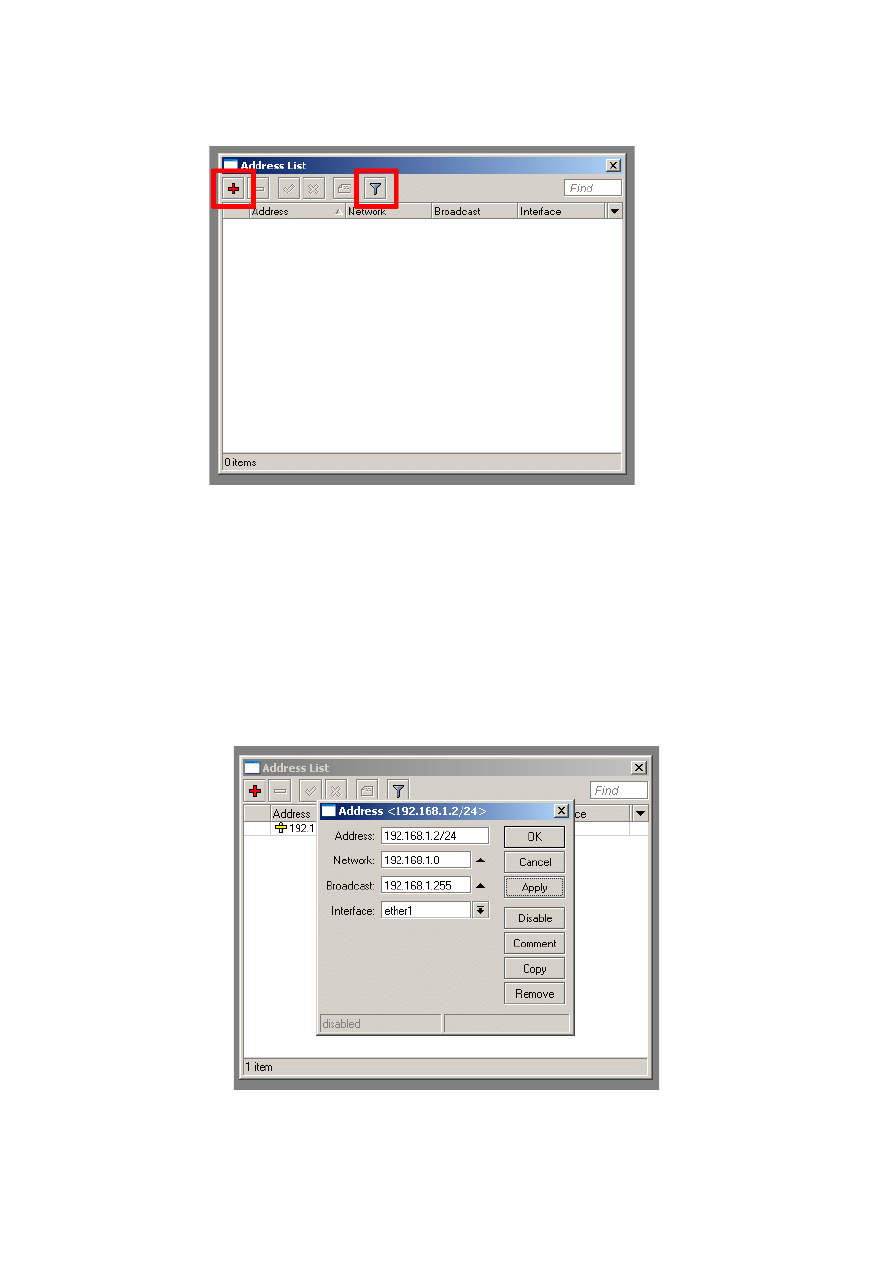

3) Otworzy się nowe okno Addresses List gdzie na chwilę obecną mamy tylko możliwość
dodawania pozycji i filtrowania wyświetlania.

4) Tak więc klikamy na przycisk (+), otworzy się okno New Addresses gdzie:

–

Address:

adres IP hosta (MikroTik) np.: 192.168.1.2/24

–

Network:

adres sieci np.: 192.168.1.0

–

Broadcast:

adres rozgłoszeniowy np.: 192.168.1.255

–

Interface:

interfejs na do którego przypisujemy adres IP

Ciekawostka:

Po wpisaniu pola Address np.: 192.168.1.2/24 i naciśnięciu przycisku Apply resztę

pól uzupełni się automatycznie.

Wszelkie materiały, informacje, pliki, rysunki, zdjęcia itp. dostępne w tym dokumencie nie mogą być publikowane i redystrybuowane bez pisemnej zgody Copyright © F.H.U. „Pi” Piotr
Lewandowski, Czerniewice ul. Choceńska 14, 87-850 Choceń, NIP: 888-282-78-39, Regon: 340332256. Wszelkie prawa zastrzeżone. Materiał ten jest ograniczony prawami autorskimi

oraz innymi prawami i nie może być kopiowany, publikowany i rozprowadzany w żadnej formie.

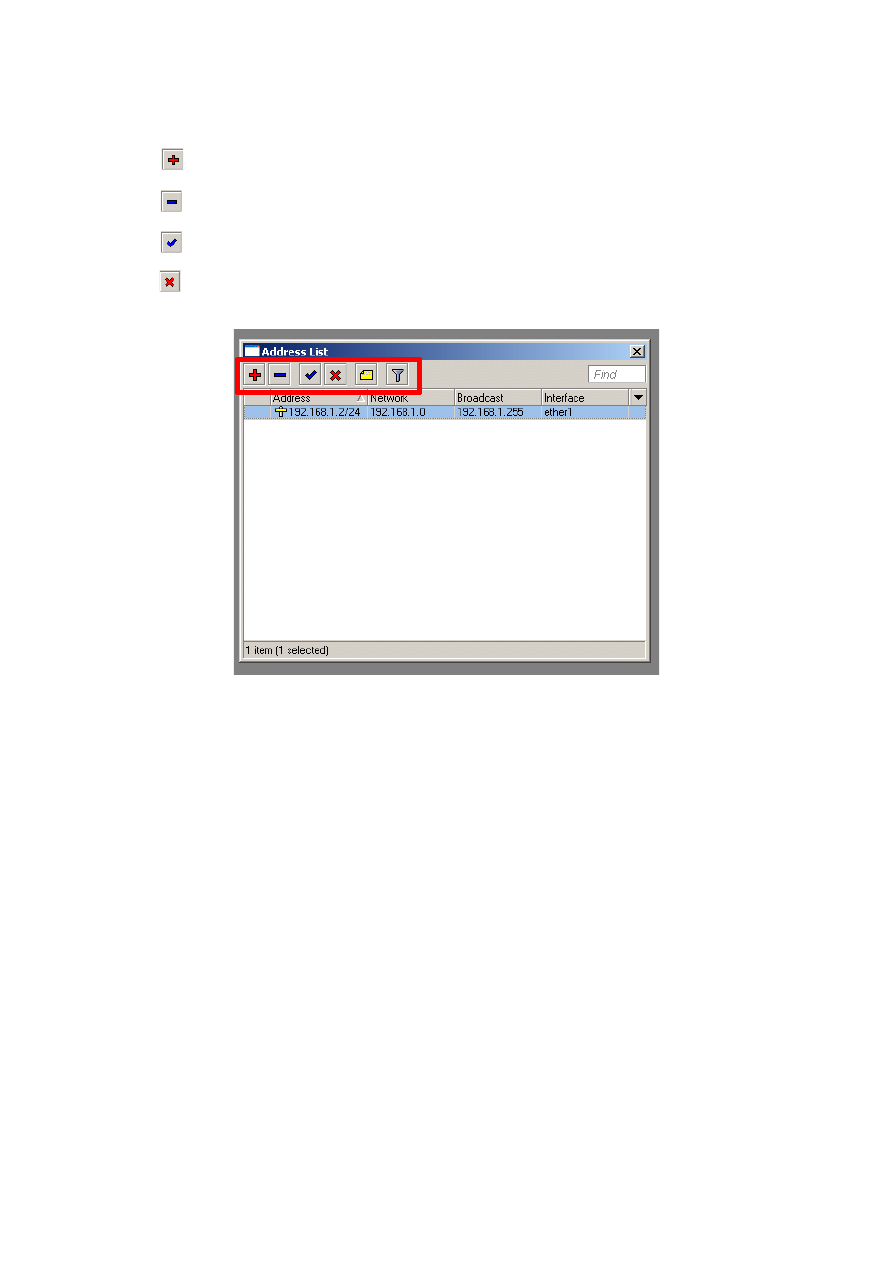

5) Po dodaniu nowej pozycji zobaczymy ją na liście. Jeżeli na nią klikniemy zostaną uaktywnione
nowe przyciski tj:

–

Dodawanie nowej pozycji,

–

Usuwanie pozycji,

–

Włączanie pozycji,

–

Wyłączanie pozycji,
