DEMONTA

Ż/MONTAŻ : ZACISK PRZEDNIEGO HAMULCA :

1. Demontaż

Zdemontować :

Przednie koło

Mocowania (1 - 2) ( Zapewnia luz elastycznemu przewodowi )

Odłączyć :

Elastyczny przewód hamulcowy (3)

Zacisk (4)

PILNE : Zatkać otwory elastycznego przewodu i zacisku za pomocą korków .

Wypiąć złącza elektryczne ( Czujniki zużycia klocków hamulcowych ) .
Zdemontować :

Śruby kolumienkowe (5)

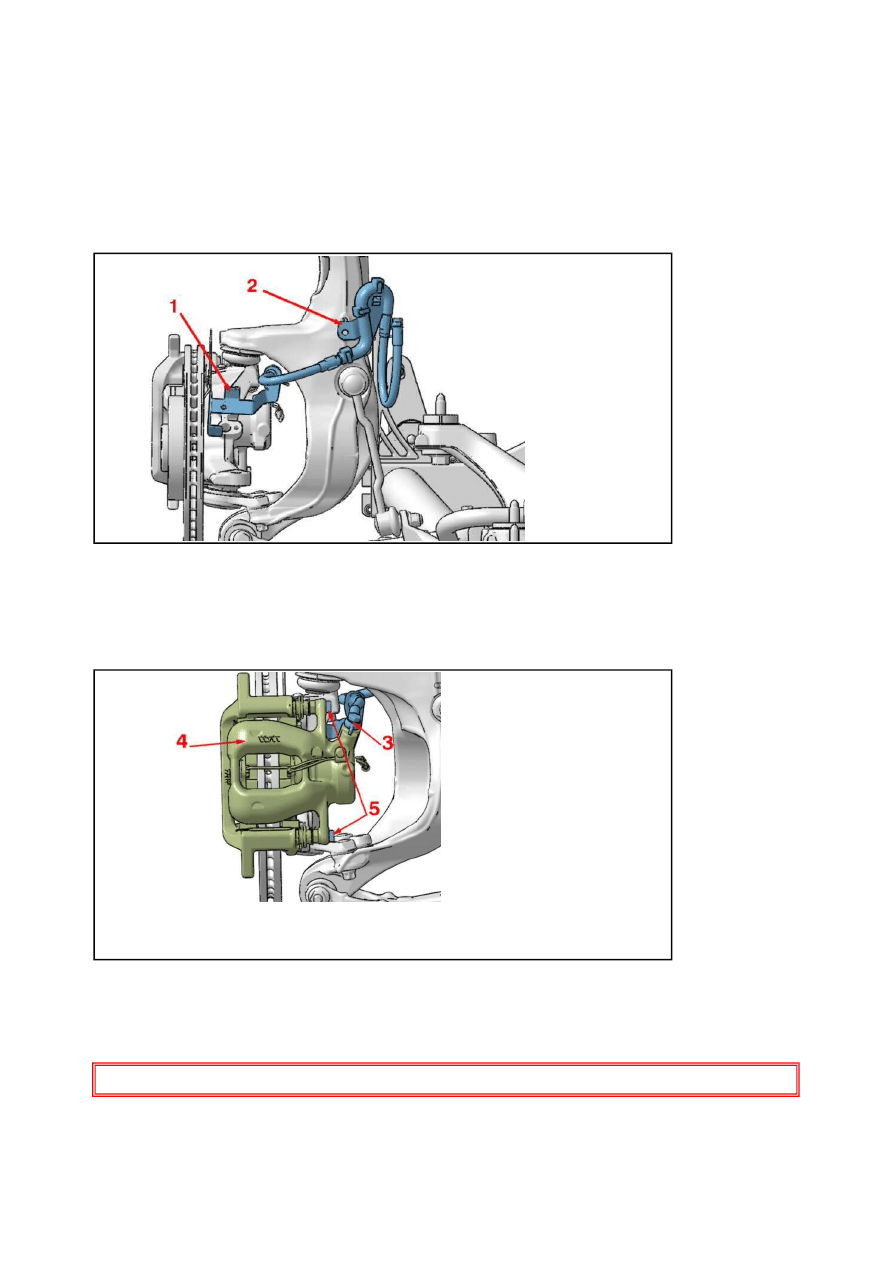

Rysunek : B3FK80LD

Rysunek : B3FK80XD

Page 1 of 2

407 - B3FG48K1 - Demontaż/montaż : Zacisk przedniego hamulca :

2011-02-28

http://127.0.0.1:6090/affiche.do?doc=54224&ref=B3FG48K1

background image

Zacisk hamulca

2. Montaż

Zamontować :

Zacisk hamulca

Śruby kolumienkowe (5)

Elastyczny przewód hamulcowy (3)

Połączenia elektryczne

Mocowania (1 - 2)

UWAGA : Uważać by nie skręcić przewodu elastycznego hamulca .

Napełnić i odpowietrzyć układ hamulcowy

.

Zamontować koło .

3. Momenty dokręcania

Specyfikacja

danm

Śruba kolumienkowa (5)

3.0

Elastyczny przewód hamulcowy (3) 4.0

Koło

9.0

Page 2 of 2

407 - B3FG48K1 - Demontaż/montaż : Zacisk przedniego hamulca :

2011-02-28

http://127.0.0.1:6090/affiche.do?doc=54224&ref=B3FG48K1
