CAD CWICZENIE 3 2009

background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ

3. EDYCJA I MODYFIKACJA OBIEKTÓW

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska dr inż. Bożena Kotarska-Lewandowska
dr inż. Arkadiusz Sitarski

Ćwiczenie 3: EDYCJA I MODYFIKACJA OBIEKTÓW

Zakres treści kształcenia
1. Tworzenie nowego szablonu. Działania na warstwach.
2. Wczytanie nowych rodzajów linii, rysowanie linii przerywanych. Współczynnik skali rodzaju
linii: globalny i aktualny. Właściwości obiektów.
3. Wskazywanie obiektów na podstawie ich właściwości - Szybki wybór.
4. Polecenie Zmiana: Szyk, Obrót, Skalowanie, Rozciąganie, Utnij, Wydłuż, Zaokrąglaj, Fazuj.
5. Korzystanie z elementów wspomagających edycję: Menu podręczne, spacja.
6. Kreskowanie

1. Działania na warstwach. Tworzenie nowego szablonu.
Otworzyć nowy rysunek z szablonu acad.dwt
Założyć 3 nowe warstwy: - linie grube niebieskie gr. 0,7
- linie cienkie czerwone gr. 0,3
- kreskowanie zielone gr. 0,18

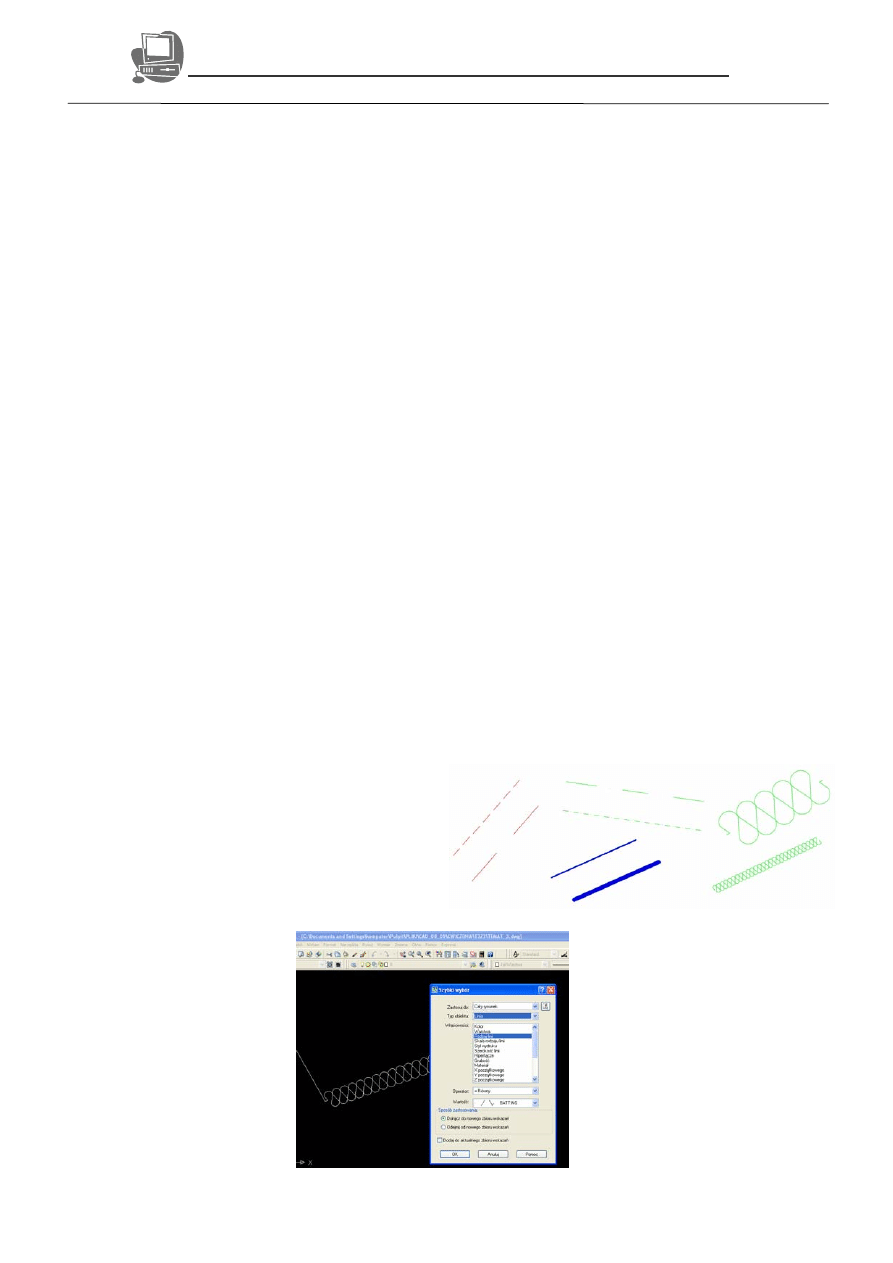

2. Wczytanie nowych rodzajów linii, zmiana skali rodzaju linii
Na każdej warstwie narysować różne rodzaje linii (np. osiową, przerywaną, batting) o różnych
grubościach i skali rodzaju linii. Przenieść linie pomiędzy warstwami.
Zastosuj:
- Menedżer właściwości warstw/ Rodzaj linii/Wybierz rodzaj linii
Zmiana rodzaju linii z palety Właściwości dostępnej z następujących opcji:
- Menu rozwijalne: Właściwości
- Narzędzia/Palety/Właściwości
- Zmiana/właściwości
- Menu podręczne
Globalny współczynnik skali -ustala współczynnik skali dla wszystkich rodzajów linii na wszystkich
warstwach; domyślnie równy 1:
- Format, Rodzaj linii/Pokaż szczegóły/Globalny współczynnik
Aktualny współczynnik skali rodzaju linii dla danego obiektu:
- Właściwości/Współczynnik skali rodzaju linii
Nadawanie cech jednego obiektu innym obiektom:
- Uzgodnij właściwości



3. Szybki wybór

Wskazywanie obiektów na
podstawie ich właściwości
Zastosuj:
- Narzędzia/Szybki wybór
lub
- prawy przycisk myszy




background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ

3. EDYCJA I MODYFIKACJA OBIEKTÓW

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska dr inż. Bożena Kotarska-Lewandowska
dr inż. Arkadiusz Sitarski

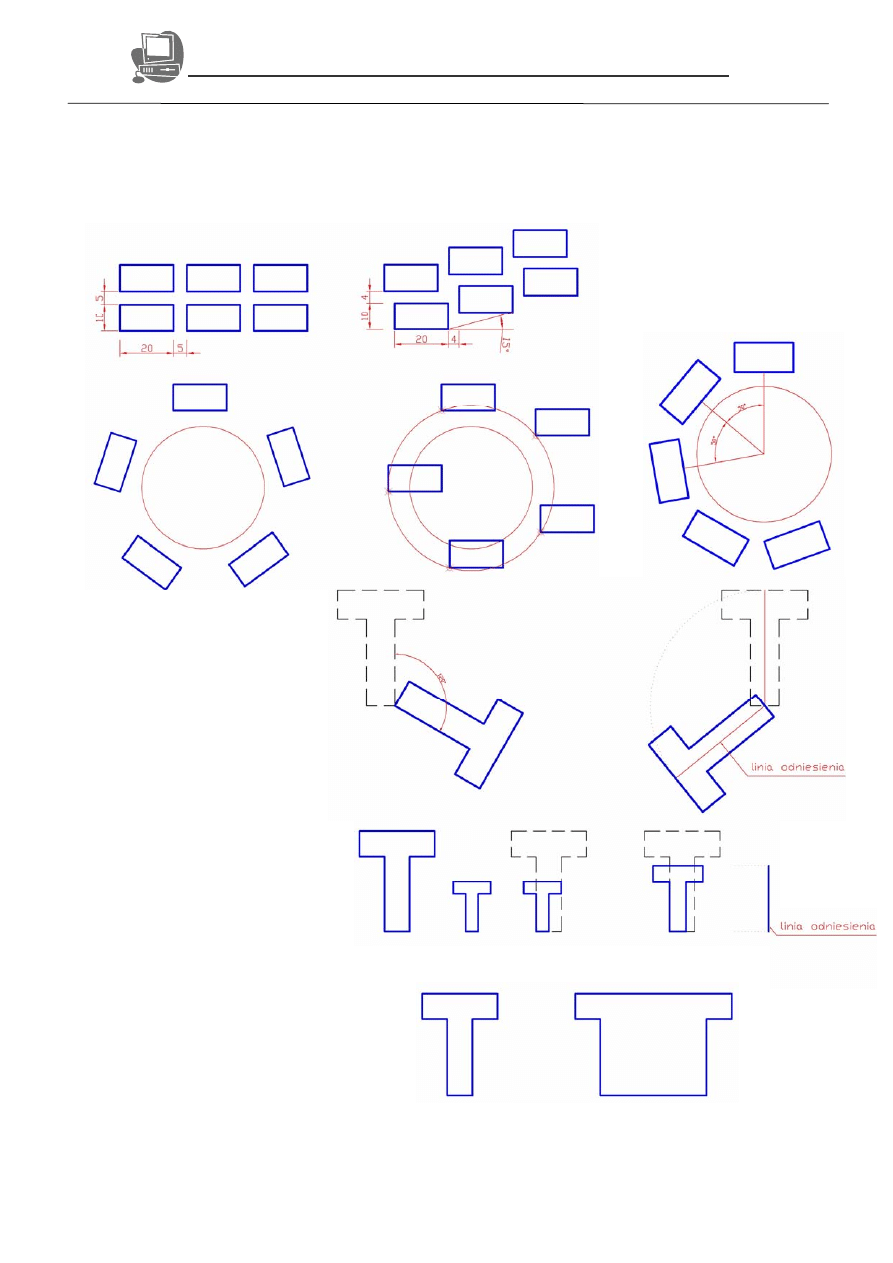

4. Zmiana: Szyk prostokątny i biegunowy
Zastosuj:
- Zmiana: Szyk/Szyk prostokątny/Kąt szyku
- Zmiana: Szyk/Szyk biegunowy/Liczba elementów i kąt wypełnienia, Obrót elementów
- Zmiana: Szyk/Szyk biegunowy/Liczba elementów i kąt między nimi

















5. Obrót
Zastosuj:
- Zmiana: Obrót
- Zmiana: Obrót/Odniesienie/Punkty





6. Skalowanie
Zastosuj:
- Zmiana: Skaluj
- Zmiana: Skaluj/Kopiowanie
- Zmiana: Skaluj/Odniesienie/Punkty



7. Rozciąganie
Zastosuj:
- Zmiana: Rozciągania


8. Utnij, Wydłuż
Zastosuj:
- Rysuj: Linia
- Zmiana: Utnij, Utnij (+spacja)
- Zmiana: Wydłuż, Wydłuż (+spacja)

background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ

3. EDYCJA I MODYFIKACJA OBIEKTÓW

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska dr inż. Bożena Kotarska-Lewandowska
dr inż. Arkadiusz Sitarski

9. Zaokrąglaj, Fazuj (linie, polilinie)
Zastosuj:
- Rysuj: Linia
- Rysuj: Polilinia
- Zmiana: Zaokrąglaj /Wiele/Z ucinaniem
- Zmiana: Zaokrąglaj /Wiele/Bez ucinania
- Zmiana: Zaokrąglaj/Polilinia
- Zmiana: Zaokrąglaj/Promień=0

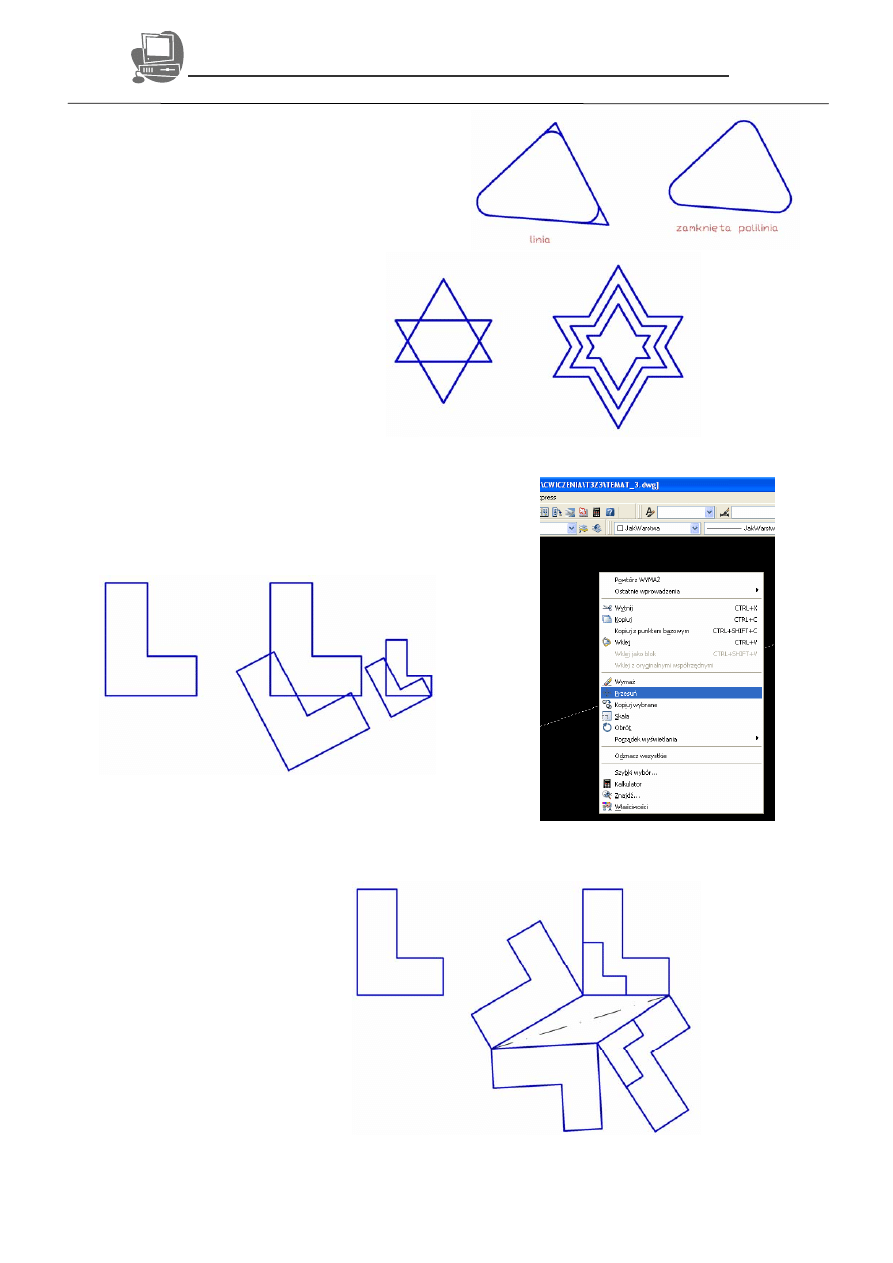

10. Korzystanie z elementów wspomagających edycję (Menu podręczne lub spacja)
Wykonaj rysunek na podstawie elementu wyjściowego posługując się jedynie Menu podręcznym
(prawy przycisk myszy po zaznaczeniu obiektu)
















Wykonaj rysunek na podstawie elementu wyjściowego posługując się jedynie spacją.
Zastosuj:
Obiekt + 1 x spacja - Przesuń,
Obiekt + 2 x spacja - Obrót
Obiekt + 3 x spacja - Skala
Obiekt + 4 x spacja - Lustro








background image

KMBiM

KOMPUTEROWE WSPOMAGANIE PROJEKTOWANIA

Rok II, sem. IV

WILiŚ

3. EDYCJA I MODYFIKACJA OBIEKTÓW

Rok akademicki 2008/2009

KATEDRA MECHANIKI BUDOWLI I MOSTÓW, WILiŚ, Politechnika Gdańska dr inż. Bożena Kotarska-Lewandowska
dr inż. Arkadiusz Sitarski

11. Kreskowanie
Kreskowanie zespolone-przy zmianie granicy obiektu zmienia się kształt kreskowania.
Rysując obiekty zastosuj:
- Rysuj: Wielobok
- Zmiana: Kopiuj
- rozciągnij obiekt za pomocą uchwytu
- Zmiana: Rozciągnij
- Pojedyncze tryby lokalizacji: Symetria
pomiędzy 2 punktami,
- Rysuj: Okrąg
- Zmiana: Szyk

Dodając kreskowanie zastosuj:
-Rysuj: Kreskowanie/ Obwiednie Dodaj:
Wskaż punkty, Wskaż obiekty
-Rysuj: Kreskowanie i
Wypełnienie/Wzór, Kąt i Skala

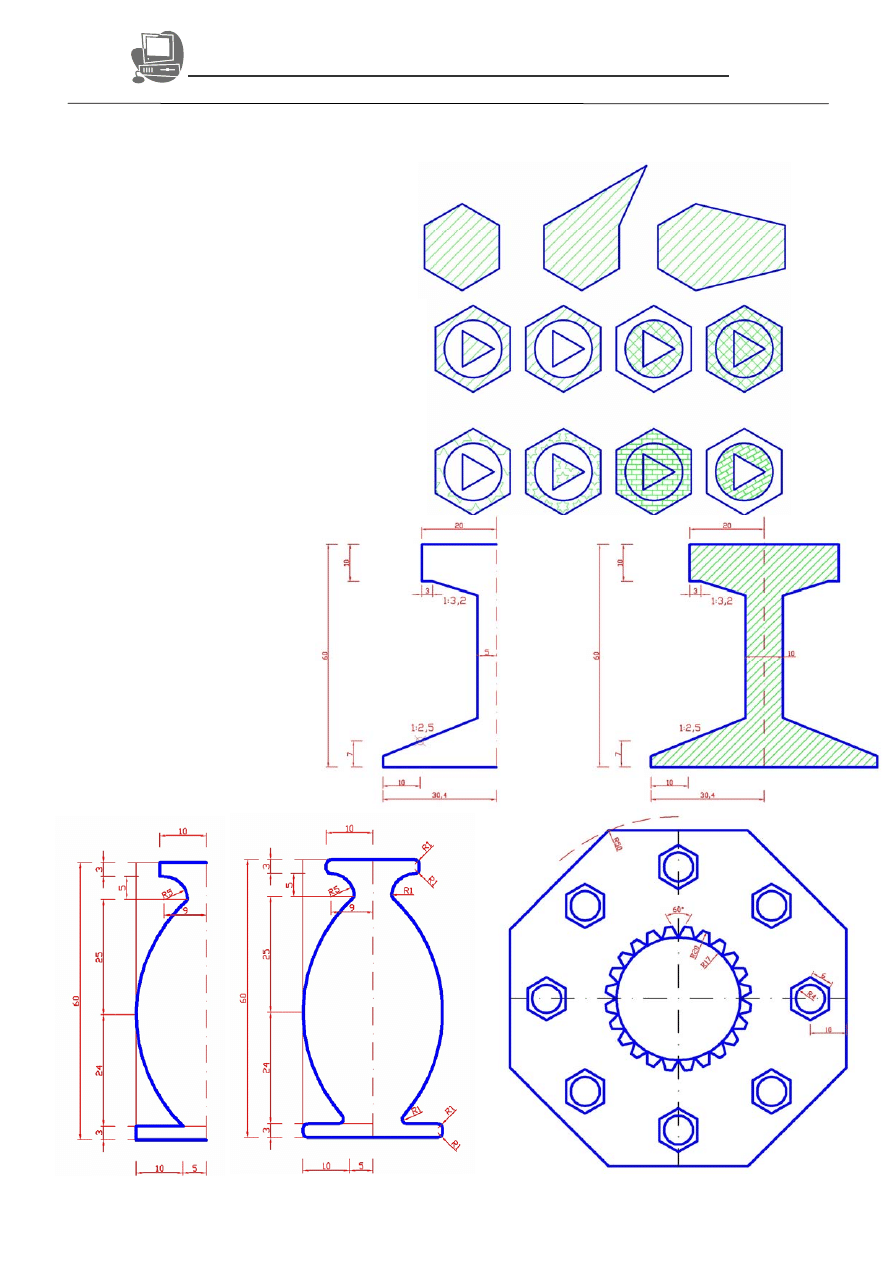

12.
Narysuj elementy
przedstawione na rysunkach.

Zastosuj:
- Polecenia Rysuj
- Pojedyncze tryby lokalizacji: od
- Zmiana: Zaokrąglaj /Promień=0
- Zmiana: Lustro
- Rysuj: Kreskowanie
- Zmiana: Szyk
