DEMONTAŻ-MONTAŻ : CZUJNIK WZNIOSU NADWOZIA

DEMONTAŻ-MONTAŻ : CZUJNIK WZNIOSU NADWOZIA

DEMONTAŻ-MONTAŻ : CZUJNIK WZNIOSU NADWOZIA

DEMONTAŻ-MONTAŻ : CZUJNIK WZNIOSU NADWOZIA

1. Identyfikacja

1. Identyfikacja

1. Identyfikacja

1. Identyfikacja

UWAGA

UWAGA

UWAGA

UWAGA : 4 czujniki wysokości nadwozia oraz wsporniki różnią się i posiadają poniższe kolorowe oznaczenia.

Rysunek : D4AP09VD

"A" Czujnik wysokości przedniego lewego nadwozia : Kolor czerwony ( w "a").

"B" Czujnik wysokości przedniego prawego nadwozia : Żółtym ( w "a").

407 - C4EB2YF1 - Demontaż-montaż : Czujnik wzniosu nadwozia

http://127.0.0.1:6090/affiche.do?ref=C4EB2YF1&refaff=C4EB2YF1&...

1 z 5

2015-03-28 02:44

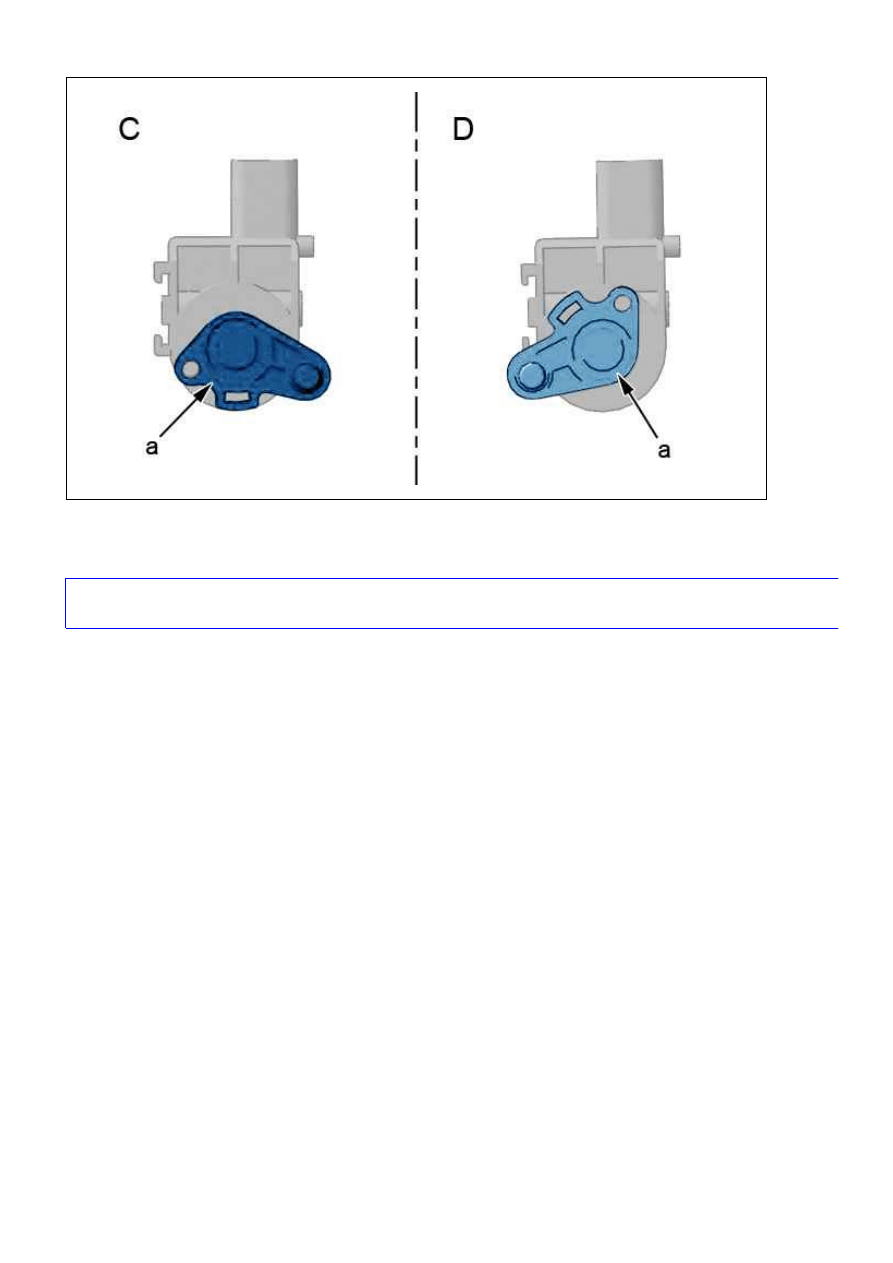

Rysunek : D4AP09WD

"C" Tylny lewy czujnik prześwitu (wysokości) nadwozia : Kolor niebieski ( w "a").

"D" Czujnik wysokości tylnego prawego nadwozia : Kolor zielony ( w "a").

UWAGA

UWAGA

UWAGA

UWAGA : Podemontażu jednego  z elementów  przedniego lub tylnego zawieszenia wykonać ponowną inicjalizację

czujników wysokości nadwozia za pomocą przyrządu diagnostycznego.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Ustawić pojazd na podnośniku pomostowym.

Odblokowac śruby koła.

Zablokować pojazd ze zwisającymi tylnymi i przednimi kołami na podnośniku.

Zdemontować koło.

407 - C4EB2YF1 - Demontaż-montaż : Czujnik wzniosu nadwozia

http://127.0.0.1:6090/affiche.do?ref=C4EB2YF1&refaff=C4EB2YF1&...

2 z 5

2015-03-28 02:44

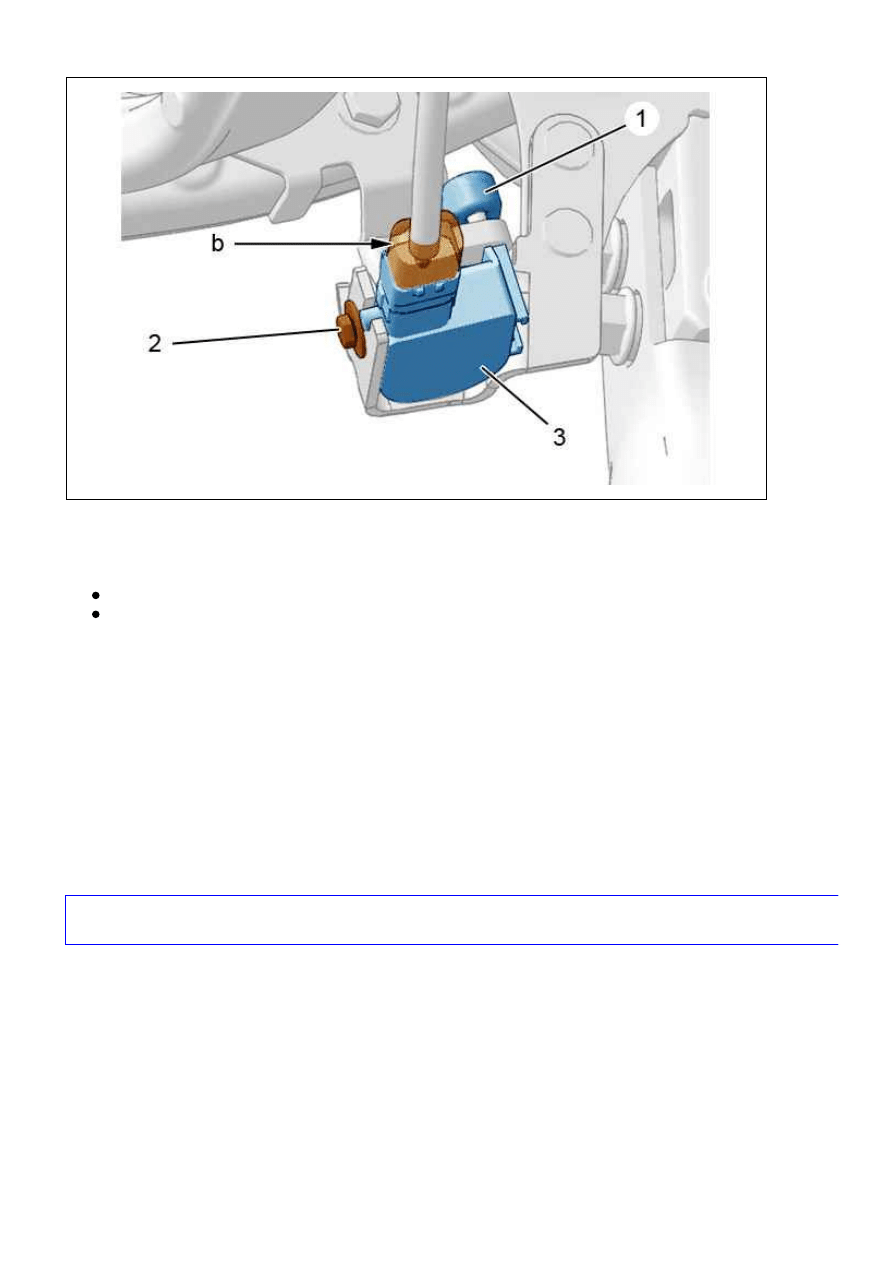

Rysunek : B3BP1DRD

Zdemontować łącznik ( 1).

Odłączyć złącze ( w "b").

Zdemontować :

Śruba mocująca (2)

Czujnik (3)

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.

4. Przygotowaniedo wczytania czujników wysokości

4. Przygotowaniedo wczytania czujników wysokości

4. Przygotowaniedo wczytania czujników wysokości

4. Przygotowaniedo wczytania czujników wysokości

Sprawdzić ciśnienie opon.

Ustawić pojazd na podnośniku pomostowym czterokolumnowym.

Pomost musi znajdować się w stabilnym położeniu.

Poluzować hamulec postojowy .

Abywykonać wczytanie czujników wysokości za pomocą przyrządu diagnostycznego DIAG 2000 lub PP2000 obliczyć

wysokości "H" dla każdego koła.

Postępować w następujący sposób.

UWAGA

UWAGA

UWAGA

UWAGA   :   Nienależy   podnosić   ani   opuszczać   mostu   w   trakcie   wykonywania   pomiarów   oraz   wprowadzania   ich

doDIAG2000 lub PP2000.

4.1. Przed datą

4.1. Przed datą

4.1. Przed datą

4.1. Przed datą

407 - C4EB2YF1 - Demontaż-montaż : Czujnik wzniosu nadwozia

http://127.0.0.1:6090/affiche.do?ref=C4EB2YF1&refaff=C4EB2YF1&...

3 z 5

2015-03-28 02:44

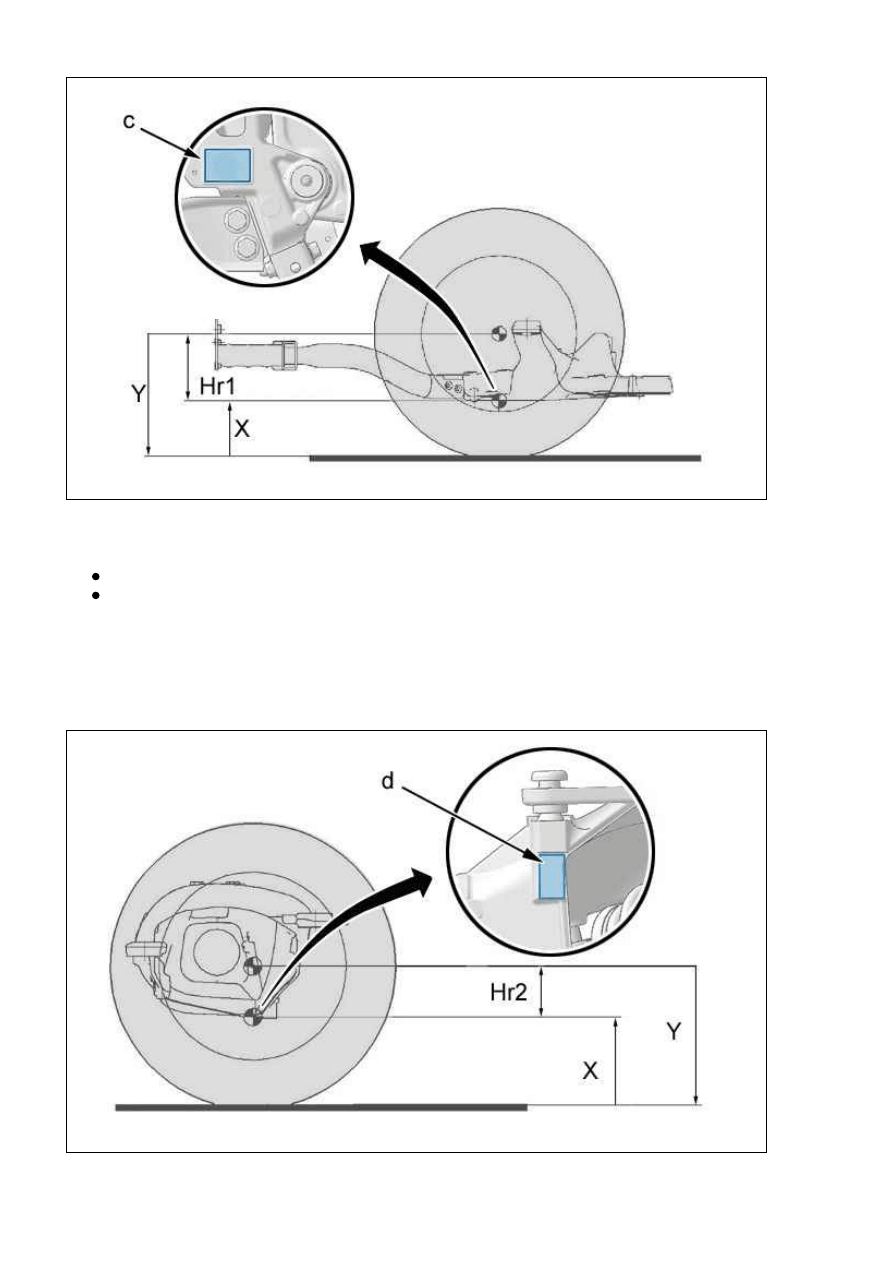

Rysunek : E1AP15TD

"Hr1" Wysokość z przodu (Strona lewa , strona prawa ).

z każdej strony :

Zmierzyćwartość "Y" między środkiem koła i podłożem

Zmierzyćwartość "X" między strefą pomiaru "c" na belce silnika i podłożem

Obliczyćwymiary "Hr1" w następujący sposób : "Hr1" = "Y" - "X".

Wprowadzićwartości "Hr1" do odpowiedniego menu wDIAG2000 lub PP2000 (Prawy przedni - Lewy przedni).

4.2. Tył

4.2. Tył

4.2. Tył

4.2. Tył

Rysunek : E1AP15UD

"Hr2" Wysokość z tyłu (Strona lewa , strona prawa ).

407 - C4EB2YF1 - Demontaż-montaż : Czujnik wzniosu nadwozia

http://127.0.0.1:6090/affiche.do?ref=C4EB2YF1&refaff=C4EB2YF1&...

4 z 5

2015-03-28 02:44

z każdej strony :

Zmierzyćwartość "Y" między środkiem koła i podłożem

Zmierzyć wymiar "X" między strefą pomiaru "d" na belce poprzecznej i podłożem

Obliczyćwymiary "Hr2" w następujący sposób : "Hr2" = "Y" - "X".

Wprowadzićwartości "Hr2" do odpowiedniego menu wDIAG2000 lub PP2000 (Prawy tylny - Lewy tylny).
