DEMONTAŻ - MONTAŻ : USZCZELKA DOLNA PRZEDNICH DRZWI

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Narzędzia

przyrząd

Oznaczenie Oznaczenie

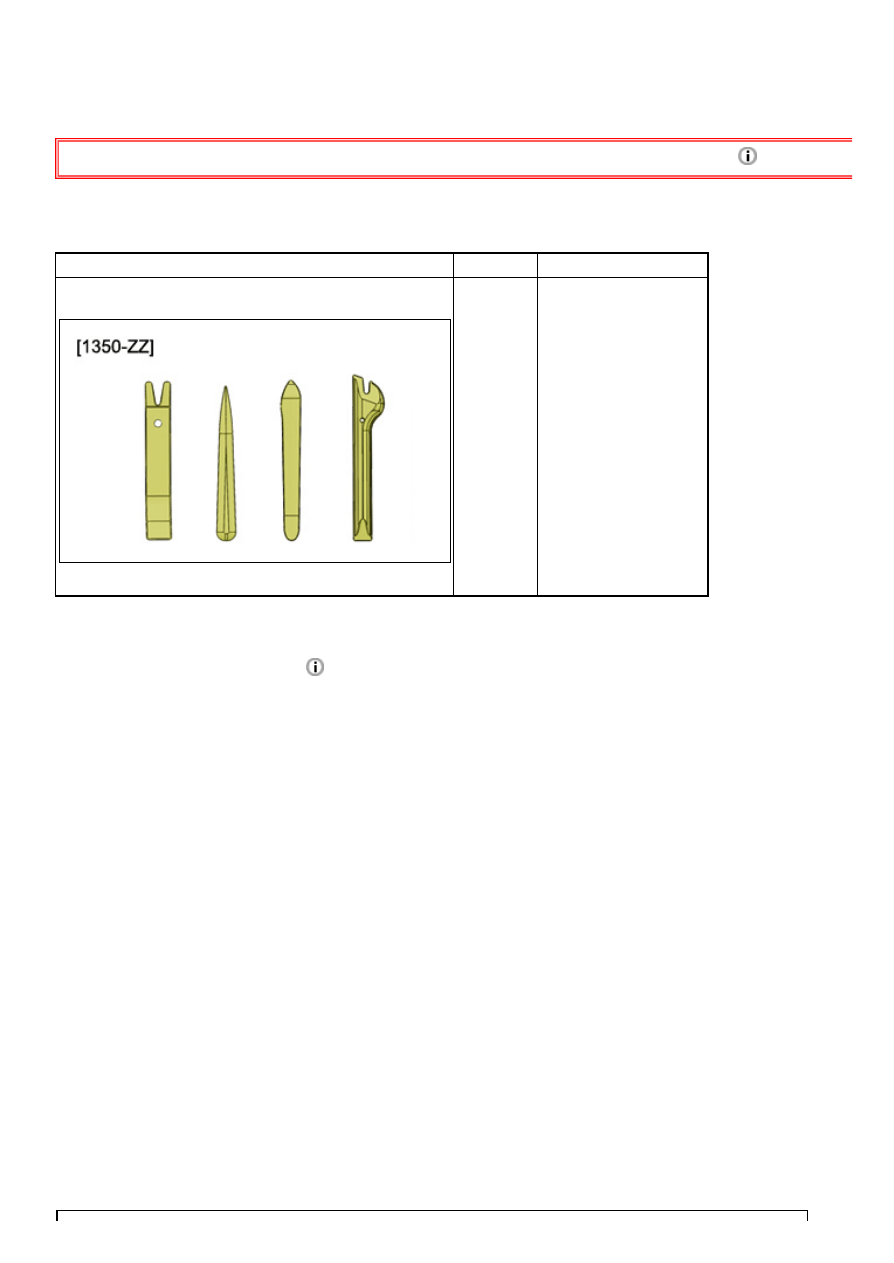

Rysunek : E5AG02MT

[1350-ZZ] Narzędzia do rozbrajania

2. Operacje wstępne

Zdemontować przednie drzwi

.

3. Demontaż

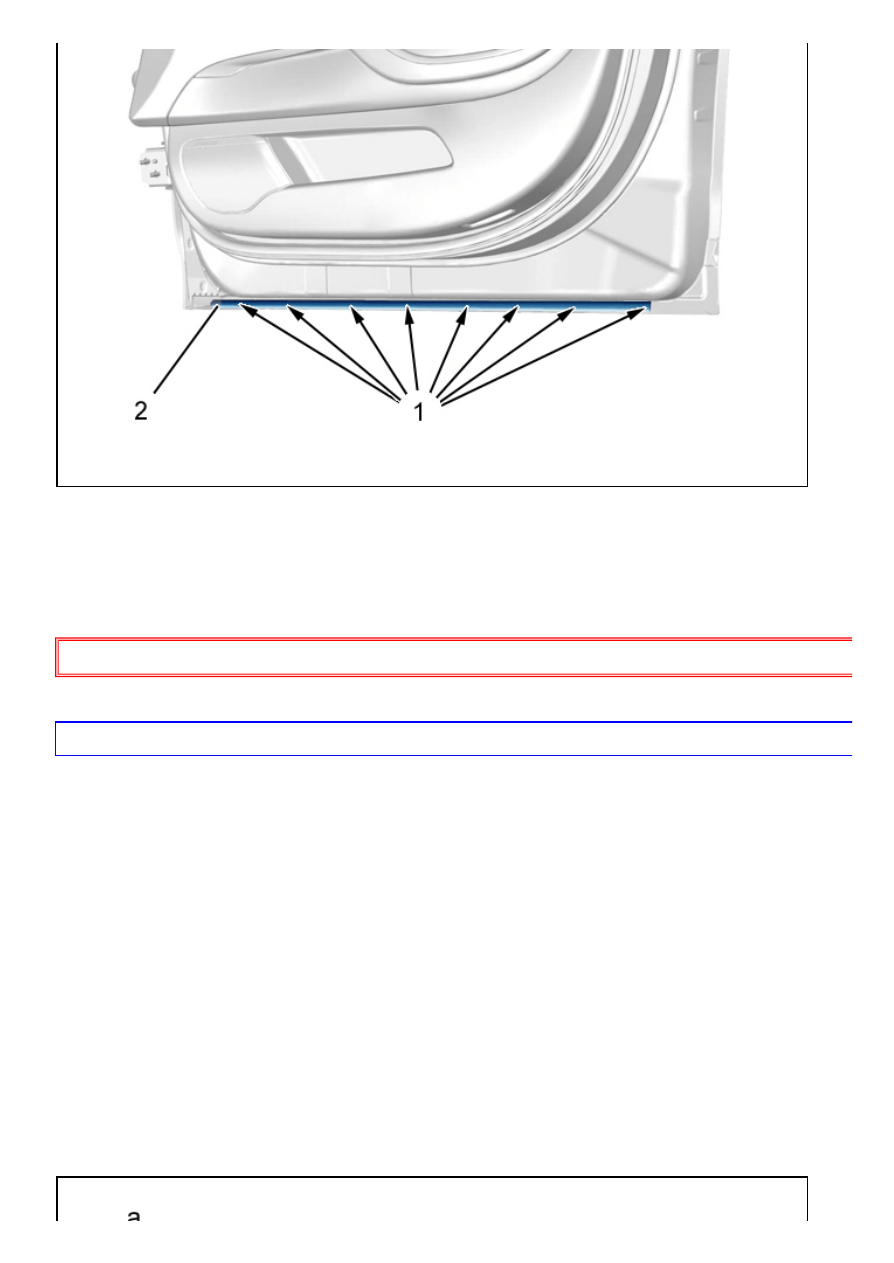

Rysunek : C4CG0G4D

Wypiąć spinki (1) ; Za pomocą narzędzia [1350-ZZ].
Zdemontować uszczelkę (2).

4. Montaż

OBOWIAZKOWE : Systematycznie wymieniać uszkodzone spinki mocujące.

Wykonywać czynności w kolejności odwrotnej do demontażu.

UWAGA : W przypadku wymiany przednich drzwi (3), uszczelka (2) zostanie przyklejona.

Rysunek : C4CG0G5D

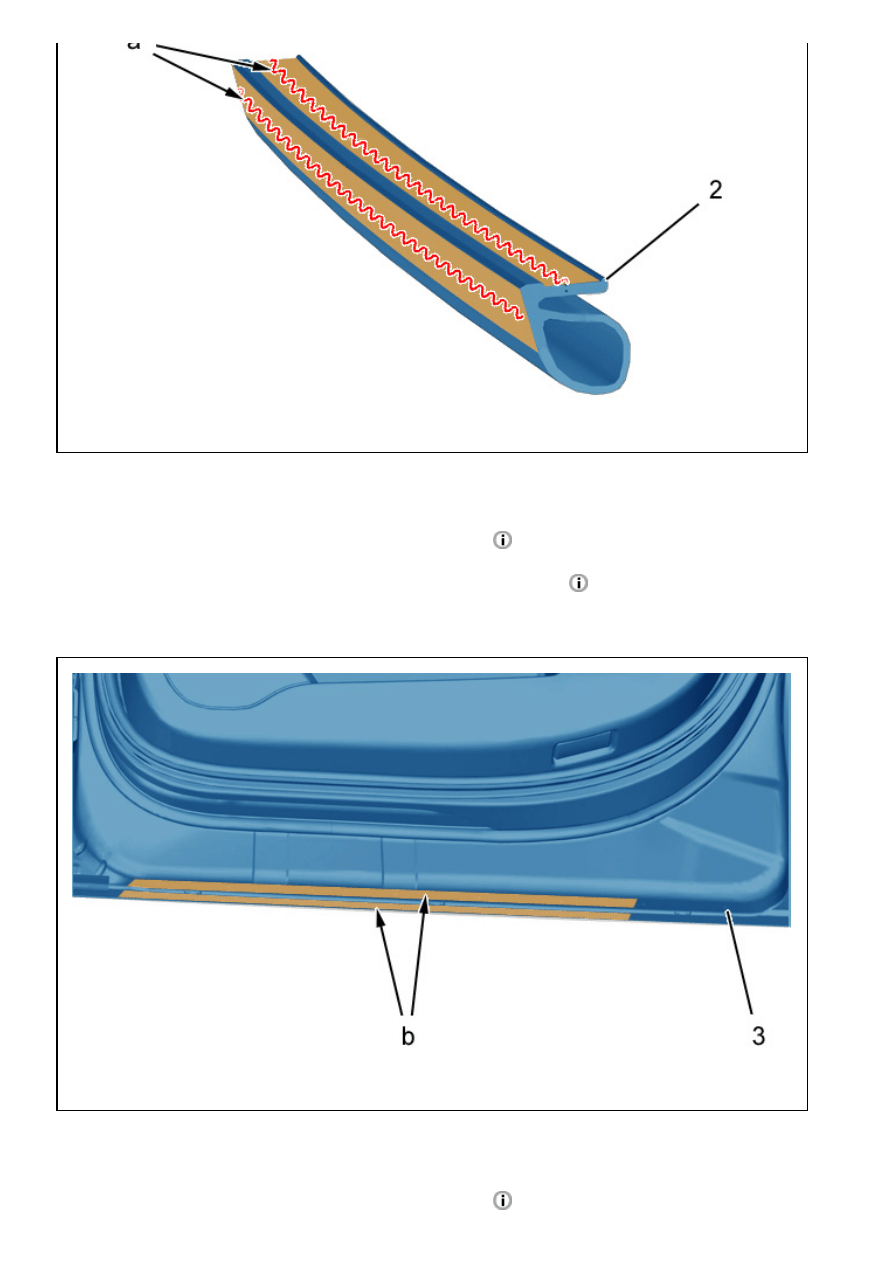

Oczyścić i odtłuścić strefy klejenia uszczelki (2) (w "a") Przy pomocy środka odtłuszczającego oznaczenie "J1" ; Za
pomocą szmatki nie pozostawiającej włókien.

Nałożyć podkład oznaczenie "K3" na strefy klejenia

(w "a").

Pozostawić do wyschnięcia 10 min w temperaturze otoczenia.

Nałożyć klej oznaczenie "K3" na strefy klejenia uszczelki (2)

(w "a") ; Przy pomocy pistoletu do

nakładania .

Rysunek : C4CG0G6D

Oczyścić i odtłuścić strefy klejenia uszczelki (2) na drzwiach (3) (w "b") Przy pomocy środka odtłuszczającego
oznaczenie "J1" ; Za pomocą szmatki nie pozostawiającej włókien.

Nałożyć podkład oznaczenie "K3" na strefy klejenia

(w "b").

Pozostawić do wyschnięcia 10 min w temperaturze otoczenia.

Rysunek : C4CG0G7D

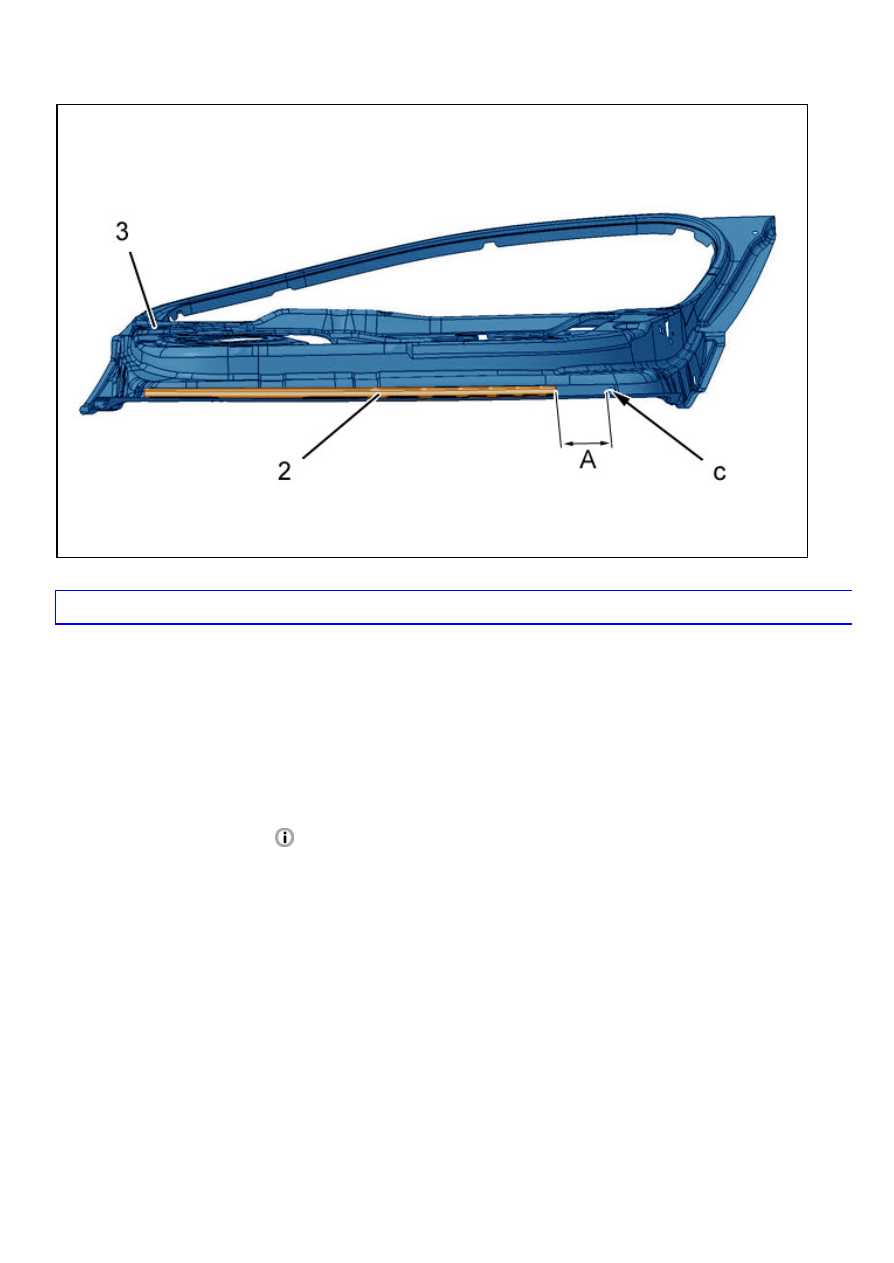

UWAGA : Dokładnie przestrzegać położenia i i wzorcowego ułożenia uszczelki (2) w czasie nakładania na drzwi (3).

Ustawić uszczelkę (2) na drzwiach (3) : Zgodnie z wymiarem "A" = 92,45 mm w stosunku do otworu odprowadzania
wody (w "c").

UWAGA : Nacisnąć na całej długości uszczelkę (2) dla wprowadzenia kleju pomiędzy uszczelkę (2) i drzwi (3).

UWAGA : Czas schnięcia (patrz: instrukcja użytkownika).

5. Uzupełniająca operacja

Ustawić prawidłowo drzwi

.
