WIRING DIAGRAMS

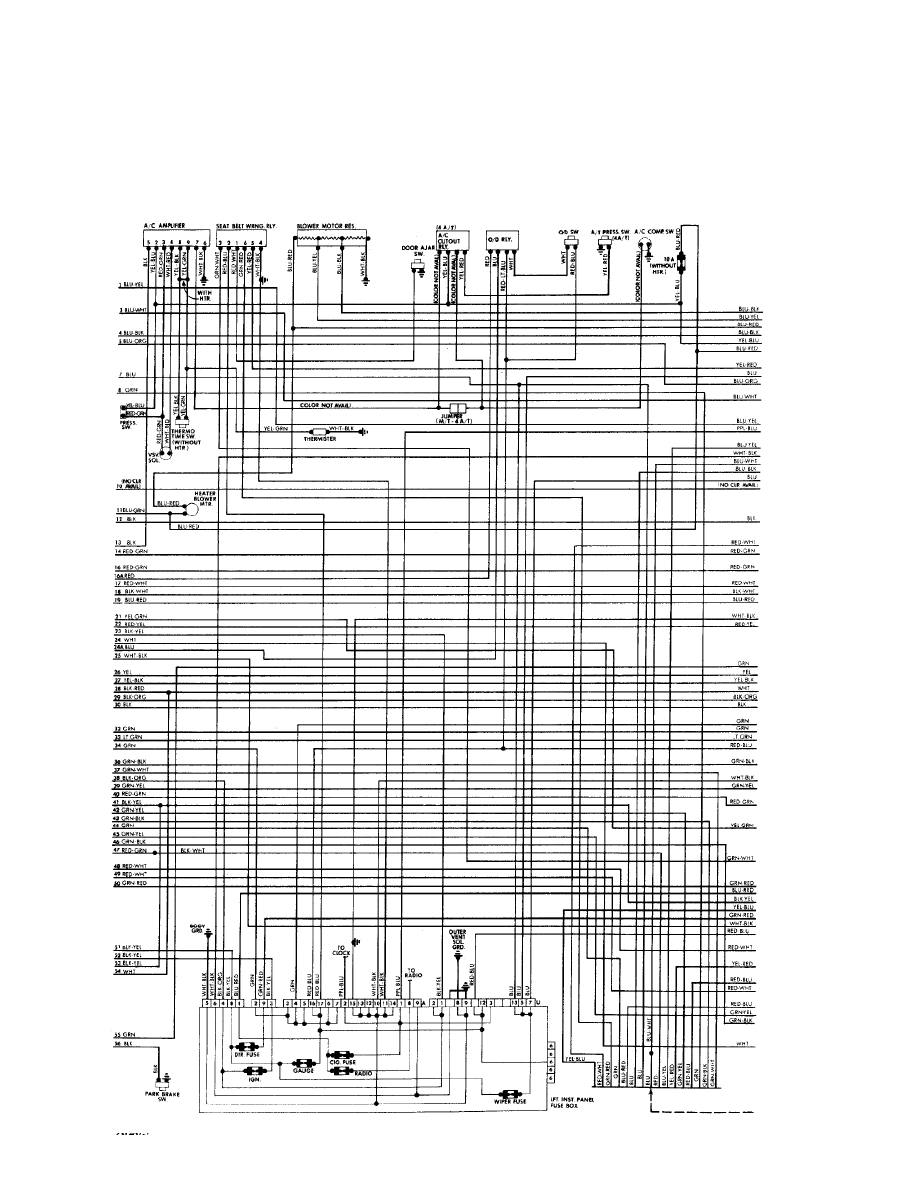

Fig. 1:  Engine Compartment & Fuse Block

1983 Toyota Corolla

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, July 23, 2004  05:50PM

      CDR@WP.PL

background image

WIRING DIAGRAMS

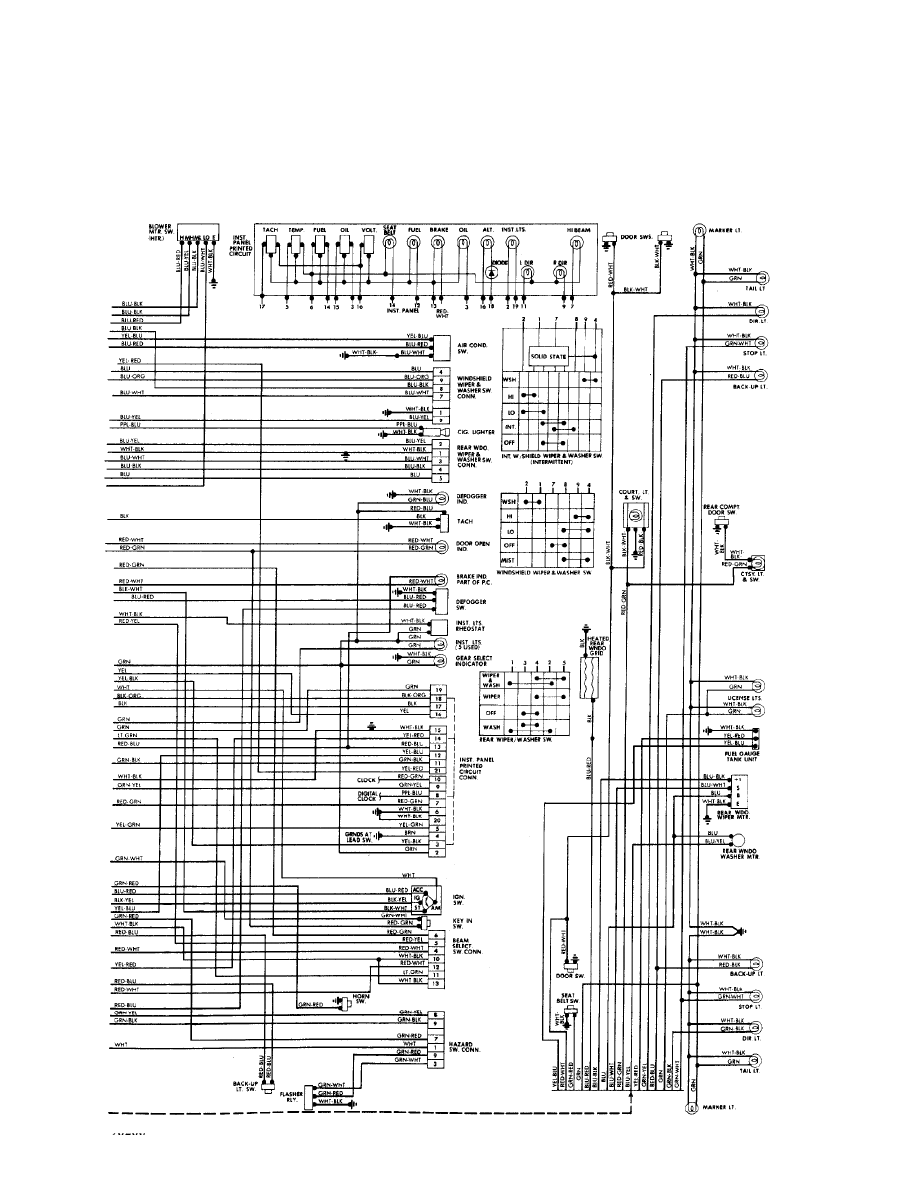

Fig. 4:  Instrument Panel & Rear Compartment

1983 Toyota Corolla

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, July 23, 2004  05:53PM

background image

WIRING DIAGRAMS

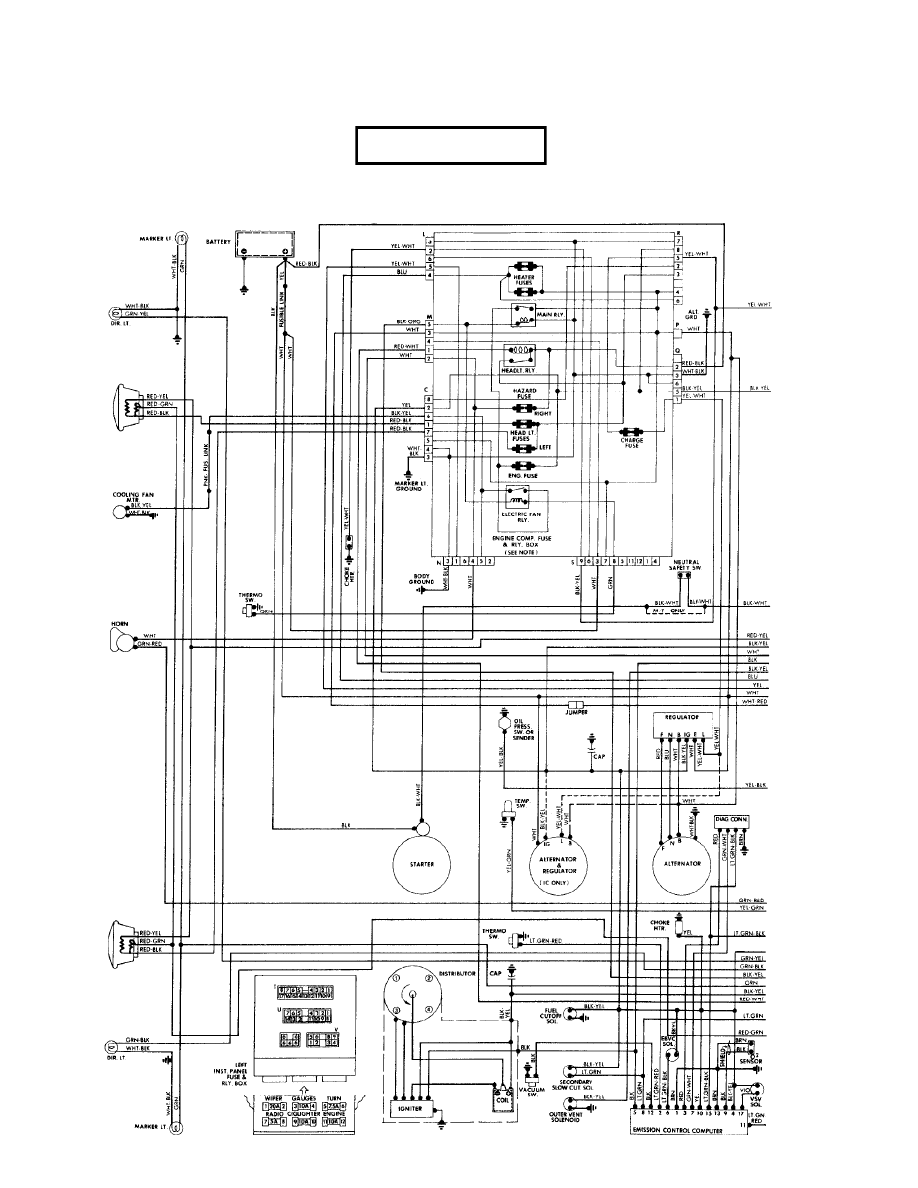

Fig. 2:  Fuse Block (Cont.) & Underdash

1983 Toyota Corolla

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, July 23, 2004  05:53PM

background image

WIRING DIAGRAMS

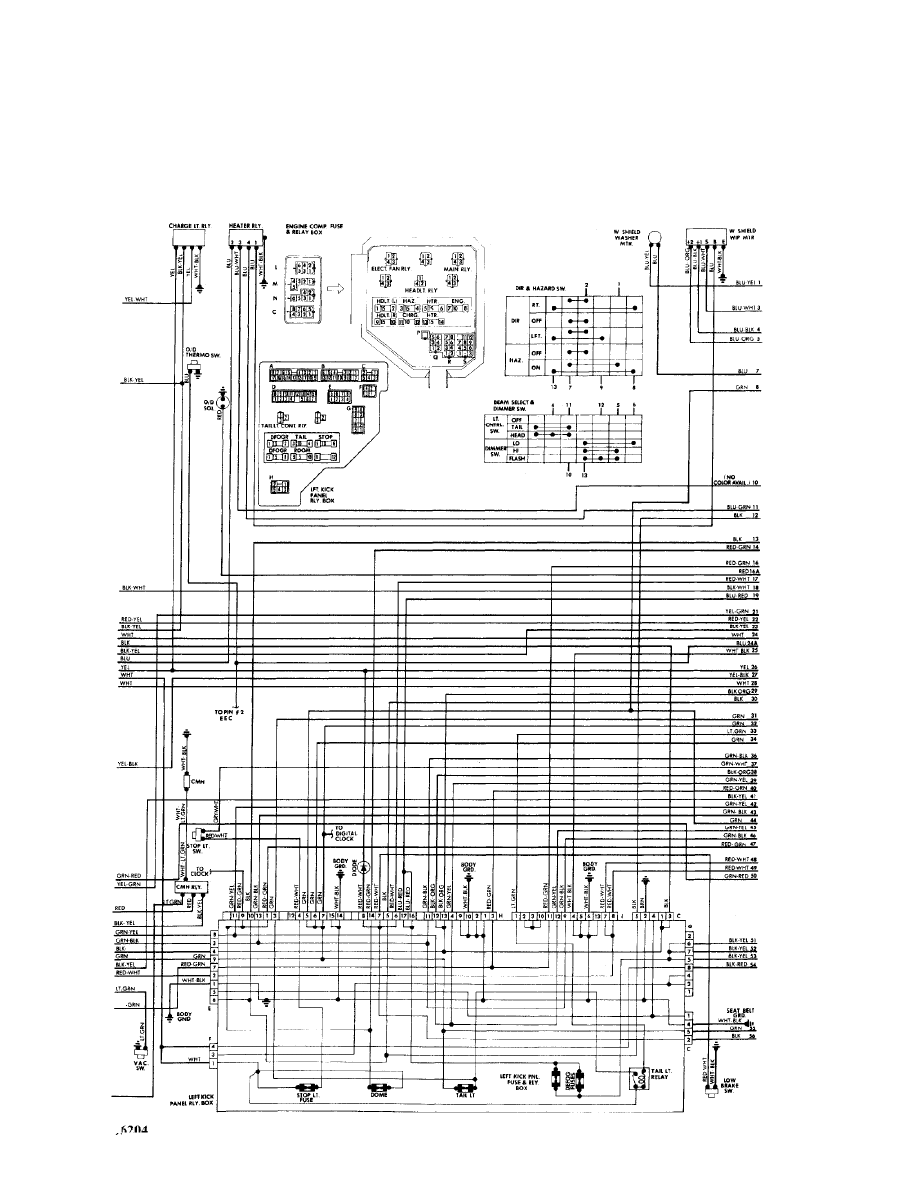

Fig. 3:  Fuse Block & Underdash (Cont.)

1983 Toyota Corolla

For x

Copyright © 1998 Mitchell Repair Information Company, LLC

Friday, July 23, 2004  05:53PM
