C5 (X7) B2CB011CP0 1 06 02 2009 Momenty dokręcania Mechaniczna skrzynka biegów typu BE

background image

MOMENTY DOKRĘCANIA : MECHANICZNA SKRZYNKA BIEGÓW TYPU BE

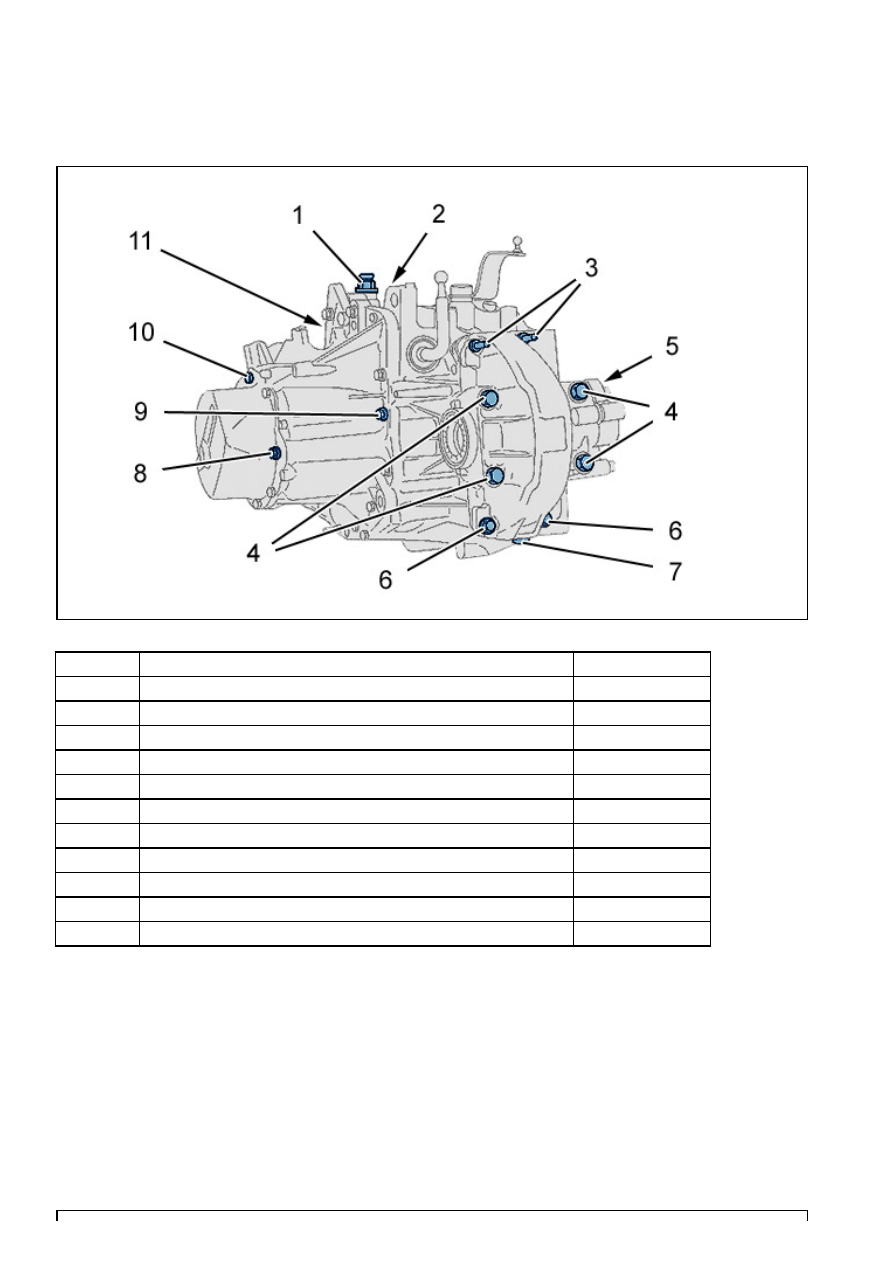

Rysunek : B2CP4KXD

Oznaczenie Oznaczenie

Moment dokręcania

(1)

Otwór odpowietrzający

1,5 daNm

(2)

Nakrętka mocująca ramię wahliwe wstecznego biegu

4,5 daNm

(3)

Nakrętka mocująca obudowę mechanizmu różnicowego

1,5 daNm

(4)

Śruba mocująca (Ø M10) (Obudowa mechanizmu różnicowego ) 4 daNm

(5)

Wspornik przekładni tachometrycznej

1,5 daNm

(6)

Śruba mocująca (Ø M7) (Obudowa mechanizmu różnicowego ) 1,5 daNm

(7)

korek spustowy

3,5 daNm

(8)

Korek kontrolny poziomu oleju

2,2 daNm

(9)

śruba - obudowa skrzyni biegów - obudowa sprzęgła

1,5 daNm

(10)

Śruba mocująca obudowę 5-go biegu

1,5 daNm

(11)

Zestyk wstecznego biegu

2,5 daNm

background image

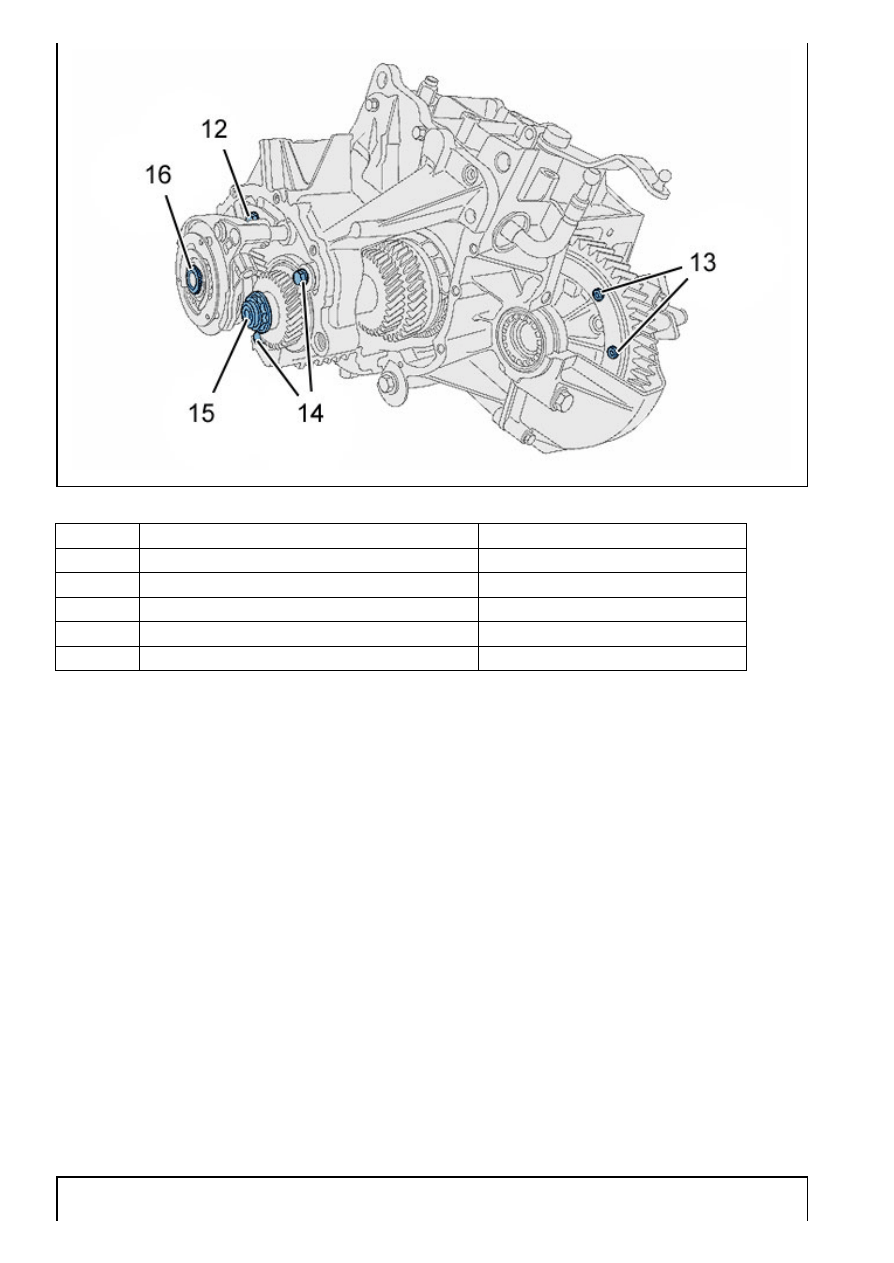

Rysunek : B2CP4KYD

Oznaczenie Oznaczenie

Moment dokręcania

(12)

Śruba blokująca wałka widełek

1,5 ± 0,2 daNm

(13)

śruba koła talerzowego mechanizmu różnicowego 3 daNm + Dokręcanie kątowe o kąt 35°

(14)

Śruba blokująca łóżysko

1,5 daNm

(15)

nakrętka wałka zdawczego

6,5 daNm

(16)

Nakrętka wału napędzającego

7,2 daNm

background image

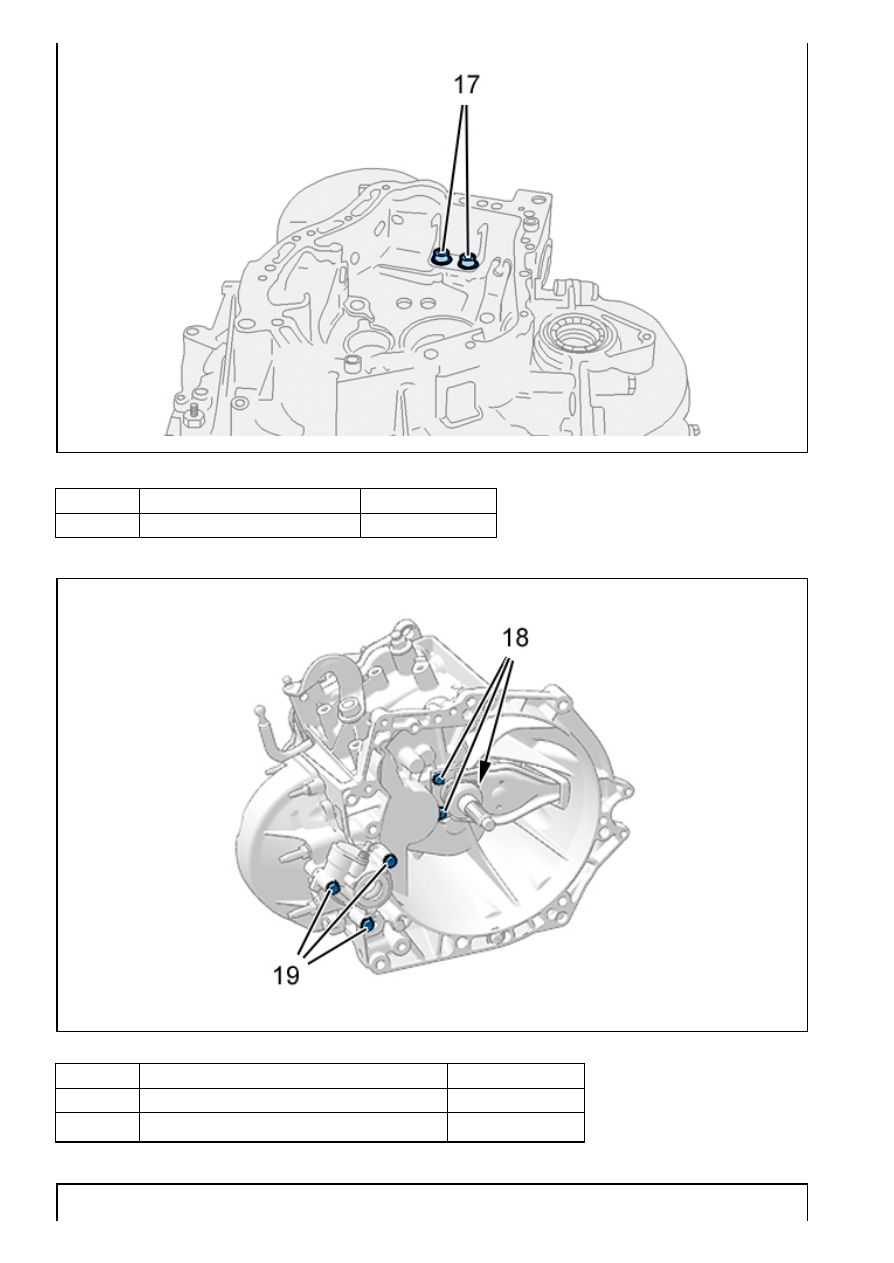

Rysunek : B2CP4KQD

Oznaczenie Oznaczenie

Moment dokręcania

(17)

Śruba wspornika zmiany biegów 1,5 daNm

Rysunek : B2CP4KRD

Oznaczenie Oznaczenie

Moment dokręcania

(18)

Śruba prowadnicy łożyska wyciskowego

1,3 daNm

(19)

Śruba mocująca przekładnię tachometryczną 1,5 daNm

background image

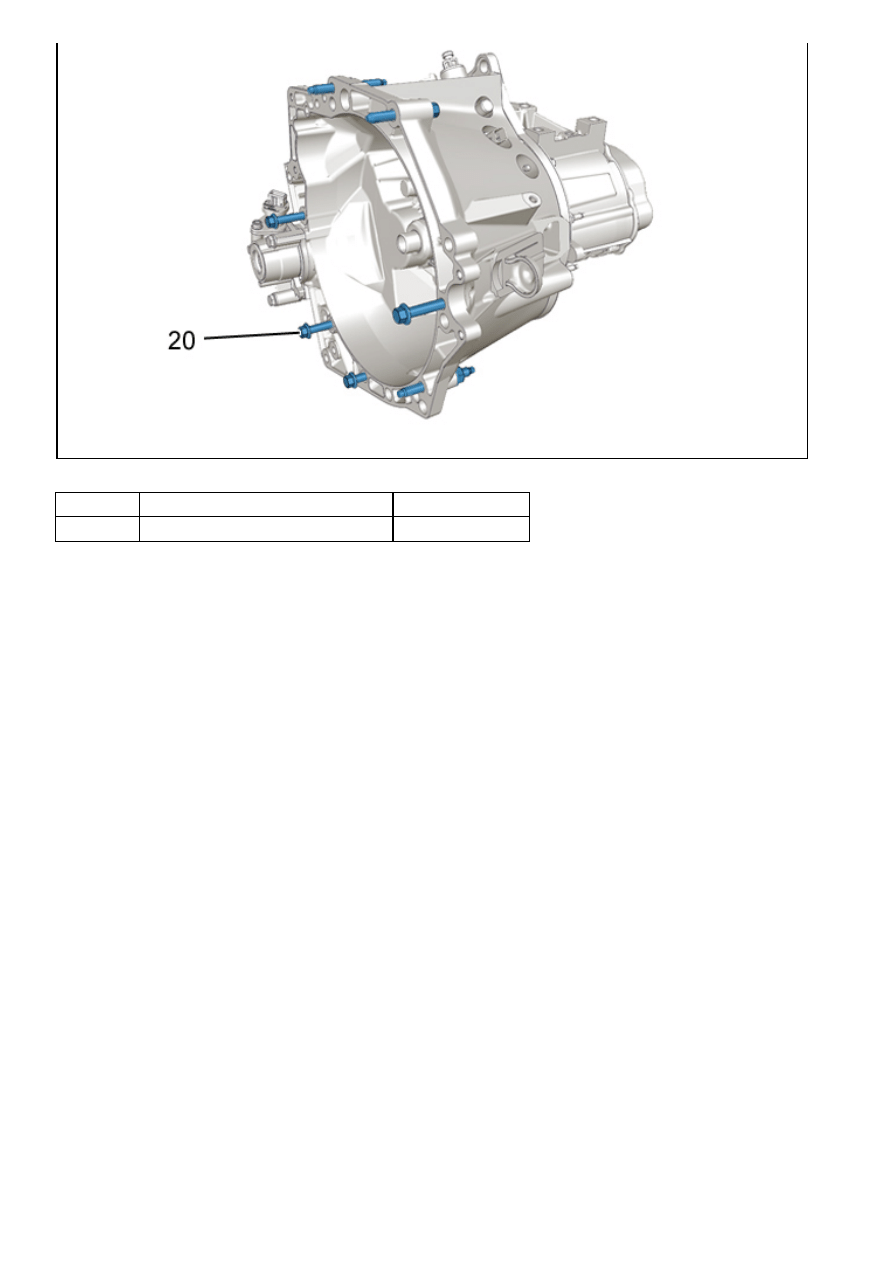

Rysunek : B2CB01FD

Oznaczenie Oznaczenie

Moment dokręcania

(20)

Śruba łącząca silnik/skrzynię biegów 5,5 daNm
